Hướng dẫn chọn biến tần Inovance cho tủ điện sản xuất vừa và nhỏ

Thiết kế tủ điện điều khiển cho các cơ sở sản xuất quy mô vừa và nhỏ luôn đòi hỏi sự tối ưu khắt khe về mặt không gian lắp đặt, chi phí đầu tư và hiệu năng vận hành. Trong hệ thống cơ điện này, việc cấu hình đúng thiết bị truyền động là yếu tố tiên quyết để duy trì sự ổn định của toàn bộ chuỗi máy móc. Biến tần Inovance, với nền tảng công nghệ điều khiển tiên tiến, hệ sinh thái sản phẩm đa dạng và độ bền bỉ cơ học xuất sắc, đang trở thành giải pháp ưu tiên của các kỹ sư tự động hóa.

Bài viết dưới đây sẽ cung cấp cho bạn một quy trình hướng dẫn chi tiết, bóc tách các thông số kỹ thuật cốt lõi để lựa chọn chính xác thiết bị Inovance cho dự án tủ điện của mình.

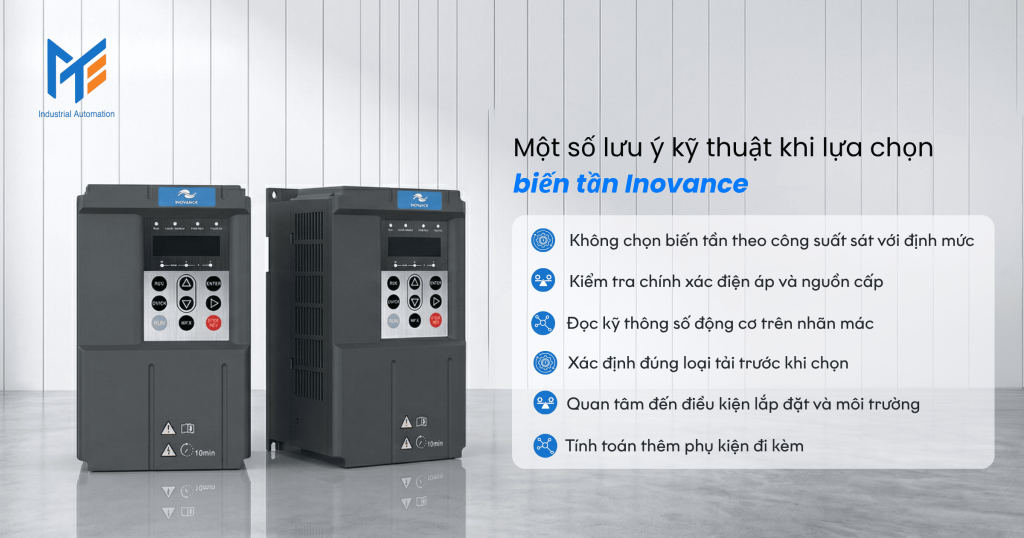

Một số lưu ý kỹ thuật khi lựa chọn biến tần Inovance

Trước khi đi sâu vào các bước tính toán cụ thể, người thiết kế hệ thống cần nắm vững những nguyên lý vận hành cơ bản của thiết bị truyền động. Việc lơ là các yếu tố kỹ thuật nền tảng này thường dẫn đến tình trạng hệ thống hoạt động thiếu ổn định hoặc suy giảm tuổi thọ nghiêm trọng.

Không chọn biến tần theo công suất sát với định mức

• Một sai lầm rất phổ biến của nhiều kỹ thuật viên là lựa chọn thiết bị truyền động có công suất bằng chính xác với công suất ghi trên động cơ. Mặc dù về mặt lý thuyết điều này là hợp lý, nhưng trong môi trường công nghiệp thực tế, tải trọng cơ khí luôn có sự biến thiên. Động cơ có thể phải gánh các mức quá tải ngắn hạn khi khởi động hoặc khi vật liệu bị kẹt nhẹ trên dây chuyền.
• Nếu bạn chọn thiết bị có định mức quá sát, hệ thống sẽ liên tục chạm ngưỡng bảo vệ, dẫn đến việc ngắt điện báo lỗi quá dòng đột ngột. Nguyên tắc kỹ thuật an toàn là luôn phải cộng thêm một hệ số dự phòng từ mười lăm đến hai mươi phần trăm công suất để đảm bảo thiết bị hoạt động mát mẻ và bền bỉ.

Kiểm tra chính xác điện áp và nguồn cấp

• Sự tương thích về điện áp là điều kiện bắt buộc để hệ thống có thể đóng điện vận hành. Bạn cần khảo sát lưới điện tại xưởng sản xuất đang cung cấp nguồn điện một pha 220V hay ba pha 380V. Việc cấp sai điện áp nguồn sẽ làm cháy nổ bo mạch công suất ngay lập tức. Bên cạnh đó, chất lượng lưới điện cũng là một yếu tố cần lưu tâm.
• Tại các khu công nghiệp xa trạm biến thế, điện áp thường có hiện tượng sụt giảm vào giờ cao điểm. Thiết bị Inovance được thiết kế với dải điện áp đầu vào khá rộng, nhưng nếu tình trạng sụt áp quá nghiêm trọng, bạn cần cân nhắc sử dụng các giải pháp ổn áp đầu nguồn.

Đọc kỹ thông số động cơ trên nhãn mác

• Mọi thông số cấu hình của thiết bị truyền động đều phải xoay quanh thông số thực tế của động cơ điện. Bạn không thể chỉ ước lượng công suất bằng mắt thường. Bắt buộc phải đọc trực tiếp các số liệu được khắc trên nhãn mác kim loại gắn trên thân động cơ.
• Các thông số cần ghi nhận bao gồm công suất kilowatt, dòng điện định mức Ampe, điện áp hoạt động, tần số cơ bản và tốc độ vòng quay định mức. Những con số này sẽ là dữ liệu đầu vào cốt lõi để kỹ sư thiết lập các hàm bảo vệ nhiệt và thuật toán điều khiển vector trên giao diện biến tần sau này.

Xác định đúng loại tải trước khi chọn

• Máy móc công nghiệp được phân loại thành nhiều nhóm tải với các đặc tính động lực học hoàn toàn khác nhau. Tải nhẹ tải biến thiên như bơm nước ly tâm, quạt thông gió thường có mô men khởi động thấp, lực cản tăng dần theo tốc độ.
• Ngược lại, tải nặng tải không đổi như băng tải hàng nặng, máy đùn nhựa, máy nén khí lại yêu cầu lực kéo khởi động cực kỳ khổng lồ để vượt qua sức ì cơ học ban đầu. Việc nhận diện sai loại tải sẽ khiến bạn chọn nhầm dòng sản phẩm có khả năng chịu quá tải yếu, dẫn đến hệ thống không thể đề pa thành công.

Quan tâm đến điều kiện lắp đặt và môi trường

• Tủ điện sản xuất vừa và nhỏ thường có không gian bên trong rất chật hẹp, dẫn đến việc lưu thông luồng không khí tản nhiệt gặp nhiều hạn chế. Linh kiện bán dẫn sinh ra một lượng nhiệt rất lớn khi chuyển đổi tần số.
• Nếu tủ điện đặt trong môi trường xưởng gia công có nhiệt độ môi trường xung quanh vượt quá bốn mươi độ C, hoặc không khí chứa nhiều bụi kim loại dẫn điện, bạn phải tính toán thiết kế thêm hệ thống quạt hút thông gió cưỡng bức có màng lọc bụi cho vỏ tủ. Nếu không khắc phục được yếu tố nhiệt độ, kỹ sư buộc phải chọn thiết bị truyền động có công suất lớn hơn một cấp để bù trừ suy giảm công suất do nhiệt độ.

Tính toán thêm phụ kiện đi kèm

• Thiết bị truyền động hiếm khi hoạt động độc lập một cách hoàn hảo mà thường cần sự hỗ trợ của các phụ kiện cơ điện. Đối với các ứng dụng máy móc cần phanh dừng đột ngột hoặc các cơ cấu trục quay có quán tính lớn, động cơ sẽ sinh ra điện năng dội ngược về bo mạch.
• Để bảo vệ thiết bị không bị cháy do quá áp dòng một chiều, bạn bắt buộc phải tính toán và mua thêm điện trở xả năng lượng. Ngoài ra, nếu khoảng cách cáp điện kéo từ tủ điều khiển đến động cơ dài hơn năm mươi mét, việc trang bị thêm cuộn kháng đầu ra là cần thiết để triệt tiêu các sóng hài tần số cao làm hỏng lớp cách điện của cuộn dây động cơ.

Xem thêm: Tổng quan chi tiết về Biến tần Inovance

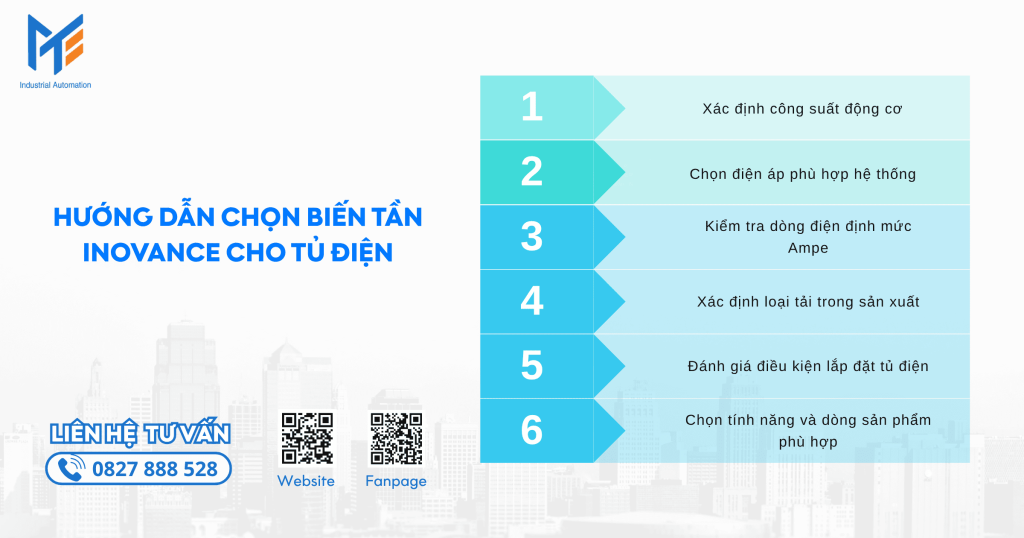

Hướng dẫn chọn biến tần Inovance cho tủ điện sản xuất vừa và nhỏ

Để quy trình bóc tách vật tư diễn ra khoa học, chính xác và tối ưu hóa tối đa chi phí đầu tư cho doanh nghiệp, người thiết kế cần tuân thủ nghiêm ngặt quy trình sáu bước chuẩn mực sau đây.

Bước 1: Xác định công suất động cơ

Khởi đầu quy trình, bạn cần thống kê chi tiết công suất cơ học của động cơ cần điều khiển. Hãy đối chiếu với hồ sơ kỹ thuật của máy móc hoặc xem trực tiếp trên thân thiết bị. Nếu máy móc sử dụng động cơ công suất 5.5 kilowatt, bạn sẽ lấy mốc này làm cơ sở thiết kế ban đầu. Đối với các hệ thống tủ điện điều khiển cùng lúc nhiều động cơ chạy song song qua một thiết bị truyền động duy nhất, bạn phải tiến hành cộng dồn tổng công suất của tất cả các động cơ đó lại để đưa ra con số công suất tổng thể.

Bước 2: Chọn điện áp phù hợp hệ thống

Tiếp theo, hãy đối chiếu điện lưới nhà xưởng với sơ đồ đấu nối trong hộp đấu dây của động cơ. Trong các xưởng nhỏ dân dụng, bạn thường chỉ có nguồn một pha 220V. Lúc này, bạn phải chọn thiết bị Inovance có mã điện áp đầu vào một pha 220V và xuất ra ba pha 220V, đồng thời phải chuyển đổi cầu đấu dây động cơ sang chế độ tam giác để tương thích điện áp. Ngược lại, nếu xưởng đã được hạ trạm biến áp ba pha 380V, bạn sẽ chọn thiết bị có mã điện áp đầu vào ba pha 380V và xuất ra ba pha 380V, kết nối với động cơ đấu sao tương ứng.

Bước 3: Kiểm tra dòng điện định mức Ampe

Đây là bước xác nhận mang tính quyết định để bảo vệ an toàn cho hệ thống. Công suất kilowatt chỉ là mức tham chiếu, thông số giới hạn sức chịu đựng thực sự của các linh kiện điện tử là dòng điện Ampe. Bạn phải mở tài liệu catalog của Inovance, tra cứu mã sản phẩm vừa nhắm đến ở hai bước trên, và kiểm tra thông số dòng điện đầu ra định mức.

Bắt buộc dòng điện đầu ra của thiết bị Inovance phải lớn hơn dòng điện đầy tải ghi trên thân động cơ. Việc tuân thủ nguyên tắc này sẽ giúp loại bỏ hoàn toàn rủi ro thiết bị sập nguồn vì quá dòng trong quá trình sản xuất thực tế.

Bước 4: Xác định loại tải trong sản xuất

Dựa trên nguyên lý hoạt động của cơ cấu cơ khí, bạn phân loại máy móc thuộc nhóm tải nặng hay tải nhẹ. Nếu bạn thiết kế tủ điện cho một trạm bơm cấp nước sinh hoạt, đây là tải nhẹ. Nếu bạn lắp tủ điện cho một máy chấn tôn thủy lực hay máy nghiền phế liệu, đây chắc chắn là tải nặng.

Thương hiệu Inovance cung cấp các chỉ số chịu quá tải khác nhau cho từng dòng sản phẩm. Đối với tải nặng, bạn phải đảm bảo thiết bị đã chọn có khả năng chịu quá tải một trăm năm mươi phần trăm dòng định mức trong vòng sáu mươi giây để động cơ có thể vượt qua sức ì ban đầu một cách êm ái.

Bước 5: Đánh giá điều kiện lắp đặt tủ điện

Kích thước vật lý là yếu tố không thể bỏ qua đối với tủ điện nhỏ. Bạn cần lấy kích thước chiều rộng, chiều cao và chiều sâu của mã thiết bị Inovance từ tài liệu kỹ thuật để ướm thử vào bản vẽ bố trí không gian tủ điện.

Khoảng cách an toàn tối thiểu theo khuyến cáo của nhà sản xuất từ thiết bị đến các vách tủ hoặc các linh kiện khác phải được tuân thủ nghiêm ngặt, thông thường là mười centimet ở phía trên và phía dưới để luồng gió làm mát lưu thông dễ dàng. Nếu thiết bị có kích thước quá lớn so với vỏ tủ hiện tại, bạn bắt buộc phải nâng cấp lên vỏ tủ có dung tích lớn hơn để tránh hiện tượng thiết bị bị chết do om nhiệt.

Bước 6: Chọn tính năng và dòng sản phẩm phù hợp

• Bước cuối cùng là chốt lại dòng sản phẩm Inovance cụ thể dựa trên mức độ phức tạp của bài toán điều khiển. Nếu hệ thống của bạn vô cùng đơn giản, chỉ cần thay đổi tốc độ băng tải mini hoặc quạt thông gió bằng núm vặn, dòng sản phẩm MD200 với thiết kế siêu nhỏ gọn và mức chi phí đầu tư tiết kiệm nhất sẽ là lựa chọn tối ưu.
• Nếu hệ thống yêu cầu công suất lớn hơn, cần điều khiển đa tốc độ cho máy đùn ép hoặc máy nén khí, dòng sản phẩm tiêu chuẩn MD290 sẽ đáp ứng hoàn hảo khối lượng công việc này với độ bền bỉ cực cao. Trong trường hợp tủ điện của bạn điều khiển các trục máy gia công cơ khí chính xác, máy in bao bì nhiều màu yêu cầu mô men xoắn lớn ở tốc độ cực thấp và phản hồi nhạy bén, dòng sản phẩm MD310 với thuật toán điều khiển vector vòng hở mạnh mẽ sẽ phát huy tối đa sức mạnh.
• Bạn cũng cần rà soát lại số lượng chân tín hiệu vào ra để đảm bảo thiết bị có đủ cổng giao tiếp với các nút nhấn và cảm biến ngoài môi trường.

---

Mua biến tần Inovance uy tín chính hãng ở đâu?

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG MTEE chính là nhà cung cấp giải pháp truyền động uy tín hàng đầu mà bạn đang tìm kiếm.

Với bề dày kinh nghiệm và năng lực chuyên sâu trong lĩnh vực phân phối vật tư thiết bị điện công nghiệp, Thiết Bị Điện Mạnh Tùng MTEE luôn mang đến những giá trị dịch vụ chuyên nghiệp và vững chắc nhất:

• Sản phẩm chính hãng minh bạch: Toàn bộ các dải công suất thiết bị truyền động mang thương hiệu Inovance do MTEE cung cấp đều là thiết bị mới nguyên đai nguyên kiện, chính hãng 100%. Mọi sản phẩm được bàn giao kèm theo đầy đủ hồ sơ nhập khẩu, chứng nhận xuất xứ hàng hóa CO và chứng nhận chất lượng CQ hợp lệ, giúp nhà thầu dễ dàng hoàn thiện quy trình nghiệm thu kỹ thuật.
• Chính sách giá cả cạnh tranh bậc nhất: Thông qua quy trình chuỗi cung ứng trực tiếp, MTEE luôn duy trì được bảng báo giá vật tư vô cùng hợp lý trên thị trường. Đặc biệt, công ty liên tục áp dụng các chương trình chiết khấu thương mại linh hoạt dành riêng cho các nhà chế tạo máy, các đơn vị thi công cơ điện và các dự án có số lượng vật tư lớn.
• Dịch vụ hậu mãi siêu tốc: MTEE thực hiện một cách nghiêm ngặt và minh bạch các chính sách bảo hành chính hãng. Đội ngũ hỗ trợ kỹ thuật có mặt để xử lý sự cố thiết bị nhanh chóng, hỗ trợ cài đặt thông số phần mềm tận tình, đảm bảo tiến độ triển khai dự án cũng như duy trì nhịp độ sản xuất không ngừng nghỉ cho nhà máy khách hàng.

Quý khách hàng có nhu cầu thiết kế cấu hình điều khiển hoặc cần cung cấp bảng báo giá vật tư thiết bị Inovance cạnh tranh nhất, xin vui lòng liên hệ trực tiếp với đội ngũ hỗ trợ của Thiết Bị Điện Mạnh Tùng MTEE để nhận được giải pháp tự động hóa toàn diện và hiệu quả nhất.

Lời kết

Việc xây dựng một hệ thống tủ điện điều khiển an toàn, tiết kiệm và đạt chuẩn kỹ thuật cho các xưởng sản xuất vừa và nhỏ không phụ thuộc vào quy mô kích thước của lớp vỏ kim loại, mà được định đoạt bởi sự chính xác trong việc lựa chọn linh kiện nội bộ. Bằng cách áp dụng nghiêm túc quy trình sáu bước tính toán và phân tích kỹ lưỡng các thông số dòng điện, điện áp cũng như đặc tính cơ học của máy móc, người kỹ sư sẽ tối ưu hóa được sơ đồ truyền động một cách hiệu quả nhất.
