Hướng dẫn chọn Biến tần Mitsubishi FR-A700 cho các hệ thống tải nặng

Thiết kế hệ thống truyền động cho các cụm máy móc công nghiệp nặng luôn là một thách thức lớn đối với đội ngũ kỹ sư cơ điện. biến tần Mitsubishi FR-A700 được phát triển như một nền tảng chuyên biệt để giải quyết triệt để những khó khăn này. Tuy nhiên, để hệ thống vận hành an toàn và tối ưu hóa ngân sách đầu tư, quá trình tính toán vật tư đòi hỏi sự am hiểu sâu sắc về đặc tính tải. Bài viết dưới đây sẽ cung cấp một cẩm nang kỹ thuật chi tiết, giúp bạn dễ dàng định hình và lựa chọn cấu hình máy chuẩn xác nhất cho mọi dự án công nghiệp.

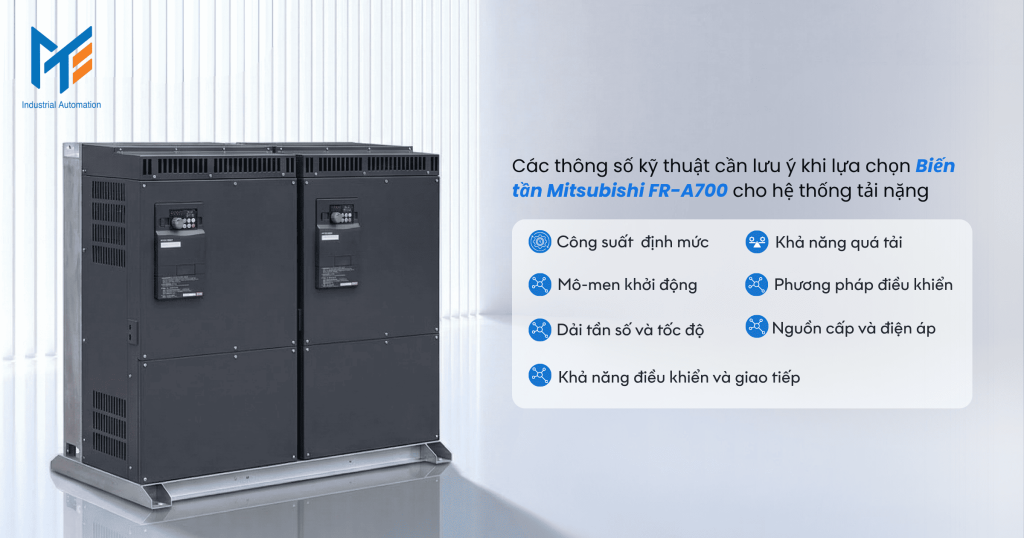

Các thông số kỹ thuật cần lưu ý khi lựa chọn Biến tần Mitsubishi FR-A700 cho hệ thống tải nặng

Trước khi tiến hành lập bảng dự toán vật tư, người thiết kế tủ bảng điện cần phải nắm vững các chỉ số nền tảng của thiết bị. Đối với môi trường công nghiệp nặng, mọi thông số đều ảnh hưởng trực tiếp đến khả năng sinh lực kéo của động cơ.

Công suất và dòng định mức

Đây là hai thông số cơ bản nhưng cực kỳ dễ gây nhầm lẫn. Thông thường, nhiều người chỉ quan tâm đến mức công suất kilowatt của thiết bị. Tuy nhiên, trong thực tế thi công, cường độ dòng điện Ampe mới là yếu tố quyết định. Cùng một mức công suất, nhưng các loại động cơ có số cực khác nhau sẽ tiêu thụ mức dòng điện khác nhau. Do đó, thiết bị điều tốc được chọn phải có dòng điện đầu ra danh định bằng hoặc lớn hơn cường độ dòng điện hoạt động liên tục của động cơ.

Khả năng quá tải

Đặc trưng của các cỗ máy tải nặng là thường xuyên xảy ra tình trạng kẹt nguyên liệu hoặc phải khởi động khi đang gánh một khối lượng vật chất khổng lồ. Dòng FR-A700 nổi bật với sức chịu đựng gắt gao, cho phép dòng điện dâng cao lên mức 150 phần trăm so với định mức trong vòng 60 giây, và đặc biệt có thể chịu đựng mức 200 phần trăm trong vòng 3 giây. Kỹ sư cần đối chiếu thông số này với biểu đồ khởi động của cỗ máy để đảm bảo thiết bị không bị ngắt điện bảo vệ đột ngột khi vượt qua điểm kẹt cơ học.

Mô-men khởi động

Mô-men xoắn hay lực vặn là chỉ số thể hiện sức mạnh của động cơ. Trong các ứng dụng như cẩu trục, lực vặn ban đầu phải đủ lớn để thắng được trọng lực của khối hàng đang nằm im. Thiết bị truyền động này được tối ưu hóa để cung cấp lực vặn lên đến 200 phần trăm ngay ở dải tần số cực kỳ thấp chỉ 0.3 Hz. Thông số này đảm bảo máy móc có thể nhấc bổng tải trọng tĩnh một cách êm ái mà không bị hiện tượng trượt từ trường gây tuột tải.

Phương pháp điều khiển

Để kiểm soát lực kéo hiệu quả, thiết bị áp dụng các thuật toán điều khiển rất tinh vi. Cấu hình tiêu chuẩn sử dụng phương pháp điều khiển vector không cảm biến, phù hợp cho hầu hết các băng tải và máy ép. Tuy nhiên, nếu hệ thống yêu cầu độ chính xác vòng quay tuyệt đối không có sai số, thiết bị hỗ trợ phương pháp điều khiển vòng kín. Lúc này, bạn cần lưu ý đặt mua thêm các bo mạch mở rộng để thiết bị có thể đọc được tín hiệu trả về từ bộ mã hóa vòng quay gắn sau đuôi động cơ.

Dải tần số và tốc độ

Tần số đầu ra quyết định biên độ vận tốc mà động cơ có thể đạt được. Thiết bị cung cấp dải tần số điều chỉnh cực rộng, cho phép động cơ chạy rùa bò ở tốc độ sát mức 0 hoặc quay nhanh vượt mức tần số cơ sở 50 Hz của lưới điện quốc gia. Bạn cần rà soát lại kết cấu của hộp số giảm tốc và giới hạn vòng bi của động cơ để thiết lập giới hạn tần số tối đa trên phần mềm, tránh tình trạng văng vỡ cơ cấu truyền động do chạy quá tốc độ giới hạn cơ khí.

Nguồn cấp và điện áp

Sự cố cấp sai nguồn điện sẽ lập tức phá hủy toàn bộ hệ thống linh kiện công suất và tụ điện đắt giá bên trong vỏ máy. Dải sản phẩm này được chia thành các nhóm tương thích với điện áp 3 pha 200V, 380V và dòng cao áp 690V. Người thiết kế bắt buộc phải dùng thiết bị đo lường để xác định chính xác điện áp tại thanh cái tủ phân phối trước khi chỉ định mã cấu hình thiết bị.

Khả năng điều khiển và giao tiếp

Trong một phân xưởng tự động hóa toàn diện, thiết bị truyền động không hoạt động cô lập mà phải liên tục trao đổi dữ liệu với cụm điều khiển trung tâm. Bạn cần lưu tâm đến số lượng ngõ vào ra kỹ thuật số, cổng đọc tín hiệu tương tự và các giao thức mạng tích hợp sẵn trên máy. Tùy thuộc vào kiến trúc của nhà máy, bạn sẽ tính toán việc mua thêm thẻ mở rộng mạng lưới công nghiệp tương ứng để thiết bị kết nối đồng bộ với hệ thống giám sát tổng thể.

Xem thêm: Giới thiệu tổng quan về Biến tần Mitsubishi FR-A700 chi tiết nhất

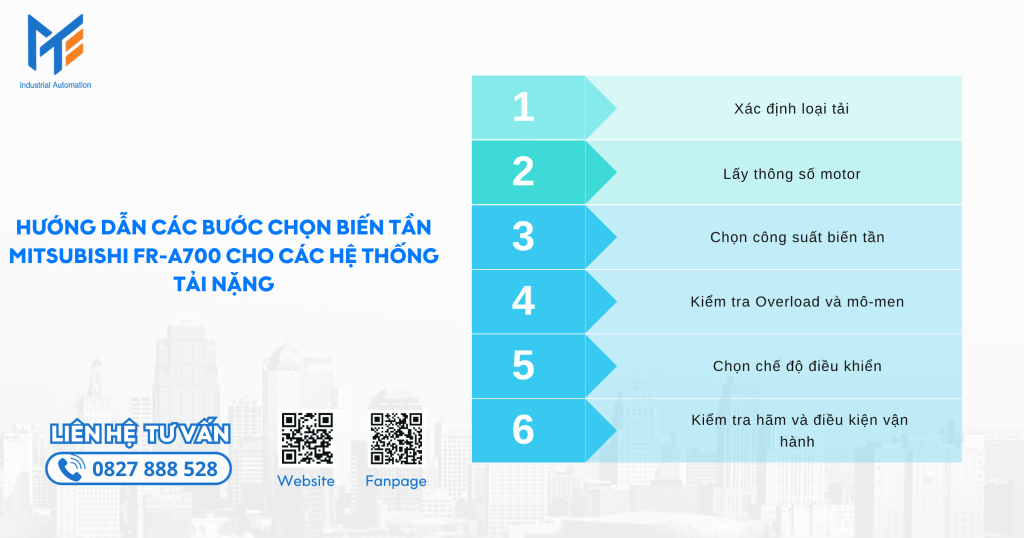

Hướng dẫn các bước chọn Biến tần Mitsubishi FR-A700 cho các hệ thống tải nặng

Một cụm máy móc vận hành mượt mà đòi hỏi sự tương thích hoàn hảo giữa nền tảng điều khiển và cơ cấu chấp hành. Dưới đây là quy trình sáu bước chuẩn mực giúp bạn đưa ra quyết định mua sắm vật tư chính xác nhất.

Bước 1: Xác định loại tải

Bạn cần phân loại rõ cơ cấu cơ khí thuộc nhóm nào trong các nhóm tải nặng điển hình. Nếu là hệ thống nâng hạ theo chiều dọc như cẩu tháp, thang máy tời hàng, tải trọng sẽ luôn có xu hướng kéo ghì động cơ xuống. Nếu là hệ thống máy nghiền đá, máy băm gỗ, tải trọng sẽ biến thiên liên tục với những cú sốc cơ học mạnh. Nếu là băng tải dốc, lực cản sẽ rất lớn ở giai đoạn khởi động nhưng ổn định khi đã có trớn. Việc định hình rõ loại tải sẽ giúp bạn quyết định các thông số bảo vệ cần thiết.

Bước 2: Lấy thông số motor

Hãy tiến hành khảo sát trực tiếp tại hiện trường lắp đặt. Lau sạch tem nhãn kim loại gắn trên vỏ động cơ và ghi chú cẩn thận các thông số bao gồm điện áp định mức, công suất tiêu thụ, tốc độ vòng quay và đặc biệt là cường độ dòng điện khi đầy tải. Trong trường hợp tem nhãn bị mờ do thời gian, kỹ thuật viên phải dùng kìm đo điện để ghi nhận dòng điện thực tế lúc máy móc đang hoạt động ở công suất cao nhất.

Bước 3: Chọn công suất biến tần

Dựa trên nguyên tắc kỹ thuật an toàn, bạn tiến hành tra cứu bảng thông số của dòng thiết bị FR-A700. Chọn mã sản phẩm có cường độ dòng điện đầu ra bằng hoặc lớn hơn dòng điện thực tế của động cơ đã thu thập ở bước hai. Nếu môi trường làm việc có nhiệt độ xung quanh tủ điện rất cao, hoặc động cơ đã cũ và hao mòn, bạn nên mạnh dạn chọn khối máy có công suất lớn hơn một cấp so với động cơ để bù đắp sự suy hao hiệu suất.

Bước 4: Kiểm tra Overload và mô-men

Sau khi chốt mã công suất, hãy kiểm tra lại bảng đặc tính kỹ thuật xem thiết bị này có khả năng chịu quá dòng 200 phần trăm trong 3 giây hay không. Đây là ranh giới kỹ thuật quan trọng để phân biệt máy tải nặng và tải nhẹ. Hãy đảm bảo lực vặn xoắn cực đại của thiết bị đủ sức bẻ gãy lực cản tĩnh của hệ thống cơ khí đang đứng im, giúp động cơ nhúc nhích một cách từ tốn mà không bị nghẹn hay phát ra tiếng gầm lớn do trượt từ thông.

Bước 5: Chọn chế độ điều khiển

Bước này định hình phương thức mà tủ điện sẽ điều phối tốc độ. Nếu cỗ máy chỉ yêu cầu chạy ổn định một vận tốc qua chiết áp vặn tay, cấu hình mặc định là đủ dùng. Nếu cỗ máy nằm trong một dây chuyền ép cuộn phức tạp, yêu cầu đồng bộ hóa tốc độ giữa nhiều lô cuốn khác nhau, bạn phải chọn phương thức điều khiển vòng kín và lên danh sách đặt mua thêm cụm đọc tốc độ phản hồi cũng như thẻ mở rộng giao tiếp gắn vào bo mạch.

Bước 6: Kiểm tra hãm và điều kiện vận hành

Đây là bước đánh giá vô cùng quan trọng đối với các ứng dụng tải nặng. Khi các khối hàng hóa khổng lồ bị hãm tốc độ dừng lại, quán tính sẽ biến động cơ thành máy phát điện xả dòng điện ngược về thiết bị. Bạn bắt buộc phải tính toán điện trở xả nhiệt bằng gốm sứ gắn bên ngoài để đốt cháy lượng năng lượng dư thừa này. Bên cạnh đó, nếu môi trường lắp đặt có nhiều hơi nước, mạt kim loại hay hóa chất, bạn phải nâng cấp cấp độ bảo vệ của vỏ tủ điện để che chắn an toàn cho linh kiện bên trong.

Xem thêm: Ứng dụng của Biến tần Mitsubishi FR-A700 trong công nghiệp hiện nay

Mua Biến tần Mitsubishi FR-A700 uy tín chính hãng ở đâu?

Công ty TNHH TMDV Thiết Bị Điện Mạnh Tùng MTEE tự hào là đơn vị phân phối chiến lược, chuyên cung cấp toàn diện các giải pháp tự động hóa và thiết bị điện Mitsubishi Electric cấp cao tại thị trường Việt Nam.

Đồng hành cùng MTEE, các nhà thầu dự án luôn nhận được những cam kết mang tính bền vững:

1. Tính nguyên bản của hàng hóa được đặt lên hàng đầu: MTEE tuyệt đối nói không với thiết bị đã qua sử dụng hay hàng tân trang linh kiện. Mọi khối truyền động tải nặng giao đến công trường đều là hàng mới tinh, nguyên kiện, còn giữ nguyên tem niêm phong xuất xưởng từ hãng. Sản phẩm được bàn giao kèm bộ hồ sơ pháp lý minh bạch, chứng nhận xuất xứ hàng hóa và chứng nhận chất lượng, đáp ứng hoàn hảo yêu cầu rà soát gắt gao nhất của các hội đồng nghiệm thu chuyên nghiệp.
2. Khả năng cung ứng đáp ứng tiến độ thần tốc: Chúng tôi thấu hiểu những tổn thất khổng lồ khi nhà máy phải dừng hoạt động chờ đợi linh kiện nhập khẩu. Hệ thống kho bãi trung tâm của MTEE luôn duy trì tồn kho sẵn sàng số lượng lớn các dải công suất chủ lực. Khách hàng sẽ luôn được hỗ trợ giao hàng hỏa tốc để kịp thời gian thi công dự án hoặc ứng cứu nhanh chóng các sự cố dừng máy khẩn cấp.
3. Chính sách trợ giá và hậu mãi ưu việt: Cùng với mức chiết khấu dự án cực kỳ cạnh tranh giúp các đơn vị thi công tối ưu hóa ngân sách vật tư, MTEE áp dụng quy trình tiếp nhận bảo hành chuẩn mực theo đúng tiêu chuẩn nhà sản xuất, hỗ trợ rà soát kiểm tra bo mạch linh hoạt nhằm bảo vệ tốt nhất tính liên tục cho dây chuyền máy móc của bạn.

Lời kết

Việc tính toán và bóc tách chuẩn xác mã thiết bị biến tần Mitsubishi FR-A700 là bước đi mang tính nền tảng để xây dựng một hệ thống truyền động công nghiệp vững chắc. Bằng việc phân tích kỹ lưỡng đặc tính tải cơ học, đối chiếu nghiêm ngặt với các giới hạn về dòng điện và khả năng chịu đựng sức ép quá tải, các kỹ sư cơ điện sẽ tạo ra những cụm máy móc không chỉ vận hành với độ chuẩn xác tuyệt đối mà còn có tuổi thọ hoạt động bền bỉ qua nhiều năm tháng.

---
