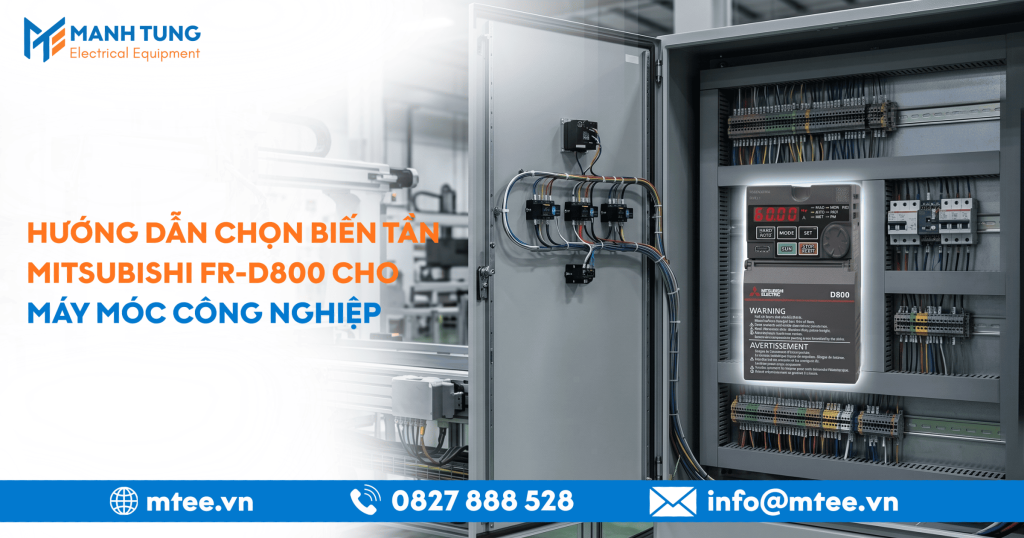

Hướng dẫn chọn Biến tần Mitsubishi FR-D800 cho máy móc công nghiệp

Trong hệ thống vận hành nhà máy và xưởng sản xuất, thiết bị điều khiển tốc độ động cơ đóng vai trò quyết định đến hiệu suất và độ bền của máy móc. Dòng biến tần Mitsubishi FR-D800 là giải pháp công nghệ tiêu chuẩn được sử dụng phổ biến trong phân khúc tải nhẹ và tải trung bình. Đây là dòng biến tần có kích thước nhỏ gọn, độ bền cao và khả năng tiết kiệm năng lượng tối ưu.

Tuy nhiên, để thiết bị phát huy tối đa công năng và tránh rủi ro sự cố trong quá trình vận hành, người kỹ sư cần nắm rõ phương pháp lựa chọn cấu hình phù hợp với từng loại máy móc cụ thể. Bài viết này cung cấp thông tin kỹ thuật chi tiết và các bước thực tế giúp doanh nghiệp lựa chọn chính xác dòng biến tần Mitsubishi FR-D800 cho hệ thống công nghiệp.

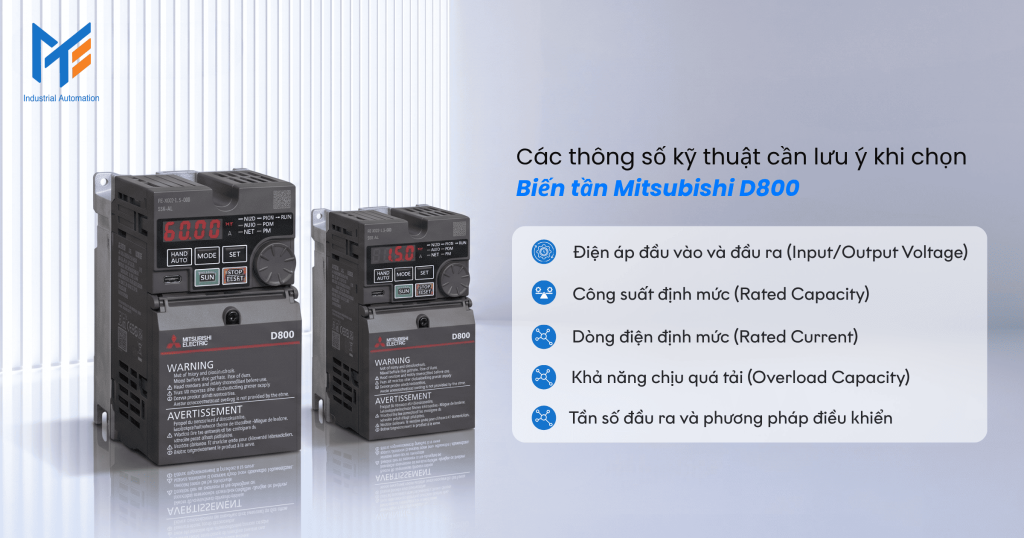

Các thông số kỹ thuật cần lưu ý khi chọn Biến tần Mitsubishi D800

Để chọn được mã sản phẩm phù hợp, việc đọc hiểu và phân tích các thông số kỹ thuật cơ bản của dòng FR-D800 là bắt buộc. Dưới đây là các thông số lõi ảnh hưởng trực tiếp đến khả năng tương thích của thiết bị.

Điện áp đầu vào và đầu ra (Input/Output Voltage)

Biến tần Mitsubishi FR-D800 được chia thành các dòng sản phẩm dựa trên nguồn điện cấp vào:

• Dòng FR-D720SS (hoặc D820S): Nguồn cấp đầu vào 1 pha 200V, đầu ra 3 pha 200V. Dòng này phù hợp cho các nhà xưởng nhỏ, khu vực không có lưới điện 3 pha 380V.
• Dòng FR-D740 (hoặc D840): Nguồn cấp đầu vào 3 pha 380V đến 480V, đầu ra 3 pha 380V. Đây là tiêu chuẩn phổ biến nhất trong hệ thống điện công nghiệp tại Việt Nam.

Kỹ sư cần kiểm tra nguồn điện thực tế tại nhà máy và thông số trên nhãn động cơ để chọn model có cấp điện áp tương thích.

Công suất định mức (Rated Capacity)

Công suất của biến tần thường được tính bằng Kilowatt (kW) hoặc Mã lực (HP). Dòng FR-D800 dải công suất vừa và nhỏ, thông thường từ 0.1 kW đến 15 kW.

• Khi chọn công suất, nguyên tắc cơ bản là công suất của biến tần phải lớn hơn hoặc bằng công suất của động cơ điện.
• Đối với các ứng dụng vận hành liên tục hoặc trong môi trường nhiệt độ cao, công suất biến tần thường được chọn lớn hơn động cơ một cấp để đảm bảo hệ số an toàn.

Dòng điện định mức (Rated Current)

Đây là thông số quan trọng hơn cả công suất danh định. Dòng điện đầu ra của biến tần (tính bằng Ampe – A) phải đáp ứng được dòng điện tải nghiêm ngặt của động cơ khi hoạt động ở công suất tối đa. Nếu động cơ cũ hoặc đã quấn lại, dòng điện tiêu thụ thực tế thường cao hơn thông số trên nhãn, lúc này việc chọn biến tần dựa vào dòng điện định mức sẽ chính xác hơn dựa vào công suất kW.

Khả năng chịu quá tải (Overload Capacity)

Dòng FR-D800 có khả năng chịu quá tải tiêu chuẩn là 150% trong vòng 60 giây và 200% trong vòng 0.5 giây. Thông số này cho phép thiết bị chịu được dòng khởi động lớn của động cơ trong thời gian ngắn mà không kích hoạt hệ thống bảo vệ ngắt mạch đột ngột.

Tần số đầu ra và phương pháp điều khiển

• Dải tần số hoạt động: Từ 0.2Hz đến 400Hz, cho phép điều khiển linh hoạt tốc độ động cơ từ rất chậm đến siêu tốc.
• Chế độ điều khiển: Hỗ trợ điều khiển V/F (Voltage/Frequency) điều khiển tự động bù mô-men xoắn (General-purpose magnetic flux vector control), giúp tăng lực kéo ở tần số thấp, đảm bảo máy móc khởi động êm ái.

Xem thêm: Giới thiệu tổng quan về Biến tần Mitsubishi FR-D800 chi tiết nhất

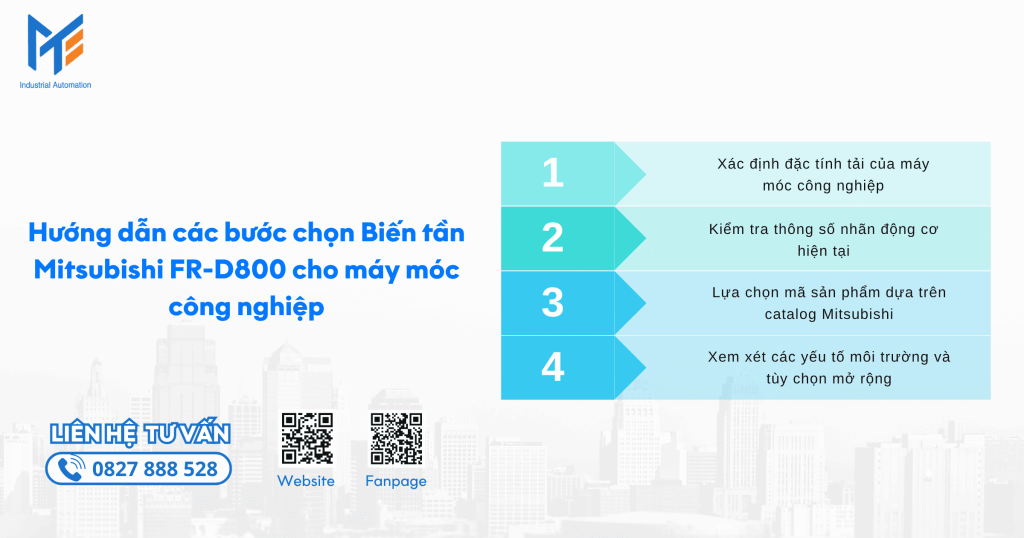

Hướng dẫn các bước chọn Biến tần Mitsubishi FR-D800 cho máy móc công nghiệp

Việc lựa chọn thiết bị không chỉ đơn thuần là mua một bộ biến tần có cùng số kW với động cơ. Quy trình chuẩn kỹ thuật bao gồm 4 bước khảo sát và tính toán cụ thể sau:

Bước 1: Xác định đặc tính tải của máy móc công nghiệp

Mỗi loại máy công nghiệp có cơ chế vận hành và yêu cầu mô-men động lực khác nhau. Tải công nghiệp được chia làm 3 nhóm chính:

• Tải biến thiên (Tải bơm, quạt gió): Mô-men lực tăng theo bình phương tốc độ. Đây là dạng tải nhẹ nhất. Dòng FR-D800 đáp ứng hoàn hảo cho các ứng dụng bơm nước, quạt hút, quạt thông gió nhà xưởng công nghiệp.
• Tải hằng số (Băng tải, máy trộn, máy cuốn): Mô-men lực không thay đổi trong suốt quá trình thay đổi tốc độ. Với loại tải này, dòng FR-D800 hoạt động tốt cho các băng tải ngắn, máy đóng gói kích thước nhỏ. Nếu băng tải dài và thường xuyên chở nặng, cần chọn nâng công suất biến tần lên 1 cấp.
• Tải nặng, khởi động xung lực (Máy nghiền, máy ép, nâng hạ): Yêu cầu mô-men khởi động cực lớn. Khuyến cáo thực tế là dòng FR-D800 không chuyên dụng cho tải nâng hạ nặng. Nếu cố dùng cho máy ép hoặc máy nghiền, bắt buộc phải chọn công suất biến tần lớn hơn động cơ từ 1 đến 2 cấp và lắp thêm điện trở xả.

Bước 2: Kiểm tra thông số nhãn động cơ hiện tại

Người vận hành cần ghi lại các thông số ghi trên Plate (nhãn) của động cơ điện bao gồm:

• Công suất (kW/HP)
• Điện áp định mức (220V hay 380V)
• Dòng điện định mức (A)
• Tốc độ vòng quay (RPM)

Nếu nhãn động cơ bị mờ, phải dùng đồng hồ đo dòng điện thực tế khi máy đang chạy ở mức tải cao nhất để lấy dữ liệu tính toán.

Bước 3: Lựa chọn mã sản phẩm dựa trên catalog Mitsubishi

Sau khi có dữ liệu về điện áp, dòng điện và đặc tính tải, tiến hành đối chiếu với bảng mã hàng của nhà sản xuất.

• Ví dụ 1: Động cơ 3 pha 380V, công suất 2.2kW chạy cho quạt hút. Tra catalog chọn mã FR-D740-2.2K (hoặc dòng tương đương thế hệ D840).
• Ví dụ 2: Động cơ 3 pha 220V, công suất 1.5kW chạy cho băng tải nhỏ, nguồn cấp hệ thống là điện 1 pha 220V. Tra catalog chọn mã FR-D720S-1.5K.

Bước 4: Xem xét các yếu tố môi trường và tùy chọn mở rộng

• Nhiệt độ và độ ẩm: Biến tần FR-D800 hoạt động tối ưu trong môi trường từ -10 độ C đến 50 độ C. Nếu lắp trong tủ điện kín, cần bổ sung quạt tản nhiệt.
• Khoảng cách dây dẫn: Nếu khoảng cách từ biến tần đến động cơ vượt quá 30 mét, sụt áp trên đường dây sẽ xảy ra. Kỹ sư cần chọn thêm bộ lọc đầu ra (Output AC Reactor) để bảo vệ cuộn dây động cơ và biến tần.
• Yêu cầu truyền thông: FR-D800 tích hợp sẵn cổng truyền thông Modbus-RTU, phù hợp kết nối với màn hình HMI hoặc bộ điều khiển PLC trong các hệ thống tự động hóa.

Xem thêm: Ứng dụng của Biến tần Mitsubishi FR-D800 trong công nghiệp

Mua biến tần Mitsubishi FR-D800 uy tín chính hãng ở đâu?

Công ty TNHH TMDV Thiết Bị Điện Mạnh Tùng MTEE tự hào là nhà phân phối chiến lược, cung ứng toàn diện các giải pháp truyền động thông minh và thiết bị tự động hóa Mitsubishi Electric tại thị trường Việt Nam.

Những cam kết mang lại sự an tâm tuyệt đối khi khách hàng đồng hành cùng MTEE:

1. Chất lượng hàng hóa nguyên bản tuyệt đối: MTEE cam kết không kinh doanh các mặt hàng đã qua sử dụng hay hàng tân trang vỏ nhựa. Mọi khối thiết bị giao đến tay đối tác đều là hàng mới tinh, nguyên kiện và còn giữ nguyên tem kiểm định xuất xưởng từ nhà sản xuất. Sản phẩm luôn đi kèm bộ hồ sơ pháp lý minh bạch, đầy đủ chứng nhận xuất xứ hàng hóa và chứng nhận chất lượng, giúp nhà thầu tự tin vượt qua mọi quy trình rà soát nghiệm thu vật tư khắt khe nhất của dự án.
2. Khả năng cung ứng đáp ứng tiến độ hỏa tốc: Chúng tôi thấu hiểu những rủi ro tài chính khi phân xưởng phải nằm chờ linh kiện nhập khẩu. Hệ thống kho bãi trung tâm của MTEE luôn duy trì tồn kho số lượng dồi dào cho toàn bộ dải công suất của thiết bị điều tốc cỡ nhỏ này. Khách hàng sẽ luôn được đáp ứng tiến độ giao hàng nhanh chóng nhất để kịp hoàn thiện lắp ráp tủ bảng điện hoặc ứng cứu tức thời các sự cố bảo trì khẩn cấp.
3. Bảng giá cạnh tranh và hậu mãi chu đáo: Cùng với mức chiết khấu dự án vô cùng cạnh tranh giúp các xưởng chế tạo máy tối ưu hóa dòng tiền đầu tư, MTEE áp dụng quy trình tiếp nhận bảo hành chuẩn mực theo đúng quy định của nhà sản xuất, hỗ trợ rà soát kiểm tra lỗi vi mạch linh hoạt nhằm bảo vệ tốt nhất tính liên tục cho dây chuyền sản xuất của doanh nghiệp.

Lời kết

Việc chọn đúng mã biến tần Mitsubishi FR-D800 không chỉ giúp máy móc vận hành ổn định, tăng tuổi thọ cho động cơ mà còn tối ưu chi phí đầu tư ban đầu cho doanh nghiệp. Bằng cách thực hiện đúng các bước khảo sát đặc tính tải, kiểm tra thông số điện áp và lựa chọn nhà cung cấp uy tín, hệ thống sản xuất sẽ luôn hoạt động với hiệu suất cao nhất và giảm thiểu thời gian dừng máy ngoài ý muốn.

---
