Hướng dẫn chọn MPCB Siemens dựa trên công suất động cơ

Tự động hóa công nghiệp ngày càng phát triển, nhu cầu bảo vệ động cơ trong các dây chuyền sản xuất trở thành yếu tố sống còn để đảm bảo vận hành liên tục, an toàn và tiết kiệm chi phí. Một trong những giải pháp được các kỹ sư điện tin dùng là MPCB Siemens – bộ ngắt mạch bảo vệ động cơ hiện đại, được thiết kế chuyên biệt để phòng ngừa sự cố quá tải, ngắn mạch, hoặc mất pha.

Bài viết này, Mạnh Tùng sẽ giúp bạn hiểu rõ cách chọn MPCB Siemens dựa trên công suất động cơ, từ đó đưa ra lựa chọn chính xác và tối ưu nhất.

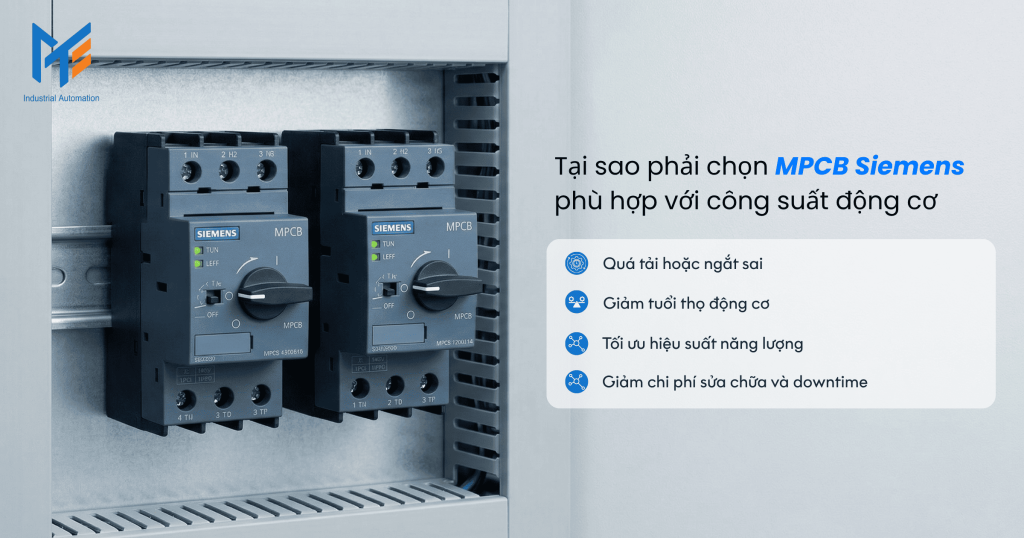

Tại sao phải chọn MPCB Siemens phù hợp với công suất động cơ

Việc chọn MPCB Siemens dựa trên công suất động cơ là rất quan trọng để đảm bảo hiệu quả và an toàn. Nếu chọn sai, có thể dẫn đến:

• Quá tải hoặc ngắt sai: MPCB dòng thấp có thể ngắt liên tục dù động cơ chưa quá tải, gây gián đoạn sản xuất; ngược lại, dòng cao có thể không bảo vệ kịp thời, dẫn đến hỏng động cơ.
• Giảm tuổi thọ động cơ: Bảo vệ không phù hợp làm động cơ hoạt động trong điều kiện không lý tưởng, giảm tuổi thọ từ 20-30%.
• Tối ưu hiệu suất năng lượng: MPCB đúng công suất giúp giảm tiêu thụ điện thừa, tiết kiệm chi phí vận hành lên đến 15% theo dữ liệu từ Siemens.
• Giảm chi phí sửa chữa và downtime: Tránh sự cố lớn, giảm thời gian ngừng máy (có thể lên đến hàng triệu đồng mỗi giờ ở các nhà máy lớn), và chi phí thay thế thiết bị.

Tại Việt Nam, với môi trường công nghiệp đa dạng từ dệt may đến xi măng, việc chọn MPCB phù hợp giúp doanh nghiệp cạnh tranh tốt hơn trên thị trường toàn cần.

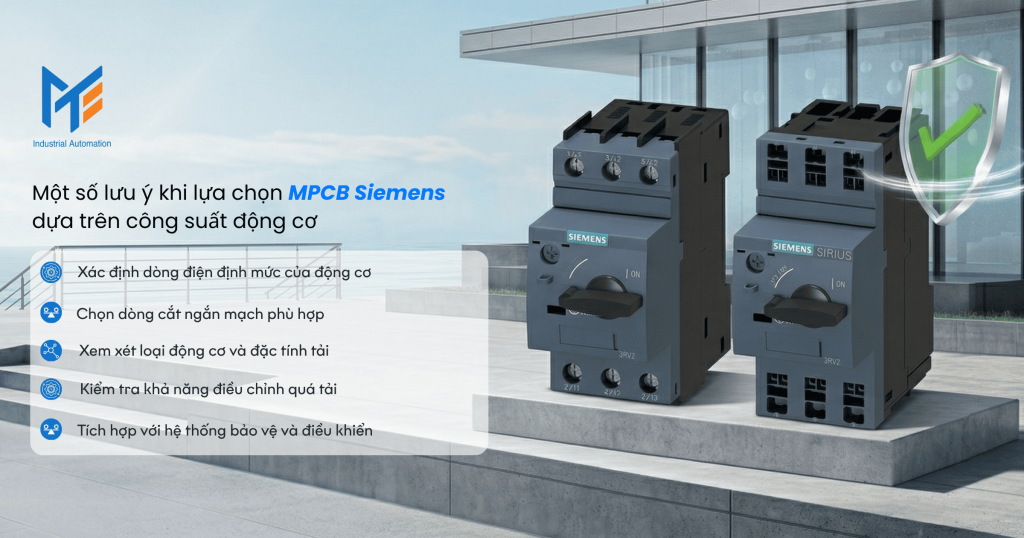

Một số lưu ý khi lựa chọn MPCB dựa trên công suất động cơ

Trước khi đi vào các bước tính toán cụ thể, kỹ sư cơ điện cần nắm vững những nguyên tắc vận hành cơ bản của hệ thống điện. Việc hiểu rõ các đặc tính dưới đây sẽ giúp bạn tránh được tình trạng mua sai vật tư, gây lãng phí hoặc làm hệ thống thường xuyên bị ngắt điện đột ngột.

Xác định dòng điện định mức của động cơ

Công suất cơ học ghi trên nhãn mác động cơ chỉ cho biết khả năng kéo tải của trục quay, chứ không phải là thông số trực tiếp để chọn thiết bị đóng cắt. Thông số quan trọng nhất mà MPCB quan tâm chính là dòng điện định mức (Rated Current – In).

Hai động cơ có cùng công suất 11kW nhưng hoạt động ở hai cấp điện áp khác nhau (ví dụ 220V ba pha và 380V ba pha) sẽ rút một lượng dòng điện hoàn toàn chênh lệch từ lưới điện. Do đó, bạn không thể dùng chung một mã MPCB cho cả hai trường hợp này. Luôn ưu tiên sử dụng chỉ số dòng điện Ampe ghi trực tiếp trên nhãn (Nameplate) của động cơ làm hệ quy chiếu gốc.

Chọn dòng cắt ngắn mạch phù hợp

Khi xảy ra sự cố chập pha, dòng điện trong hệ thống sẽ tăng vọt lên gấp hàng chục nghìn lần so với mức hoạt động bình thường. Dòng cắt ngắn mạch (Breaking Capacity – Icu) của MPCB phải đủ lớn để chịu đựng được dòng điện khổng lồ này mà không bị vỡ vỏ nhựa hay nóng chảy tiếp điểm. Động cơ có công suất càng lớn thường đi kèm với tiết diện dây cáp cấp nguồn càng to và được đặt gần trạm biến áp tổng hơn.

Điều này dẫn đến dòng ngắn mạch tại vị trí tủ điện sẽ cực kỳ cao. Do đó, bạn cần phải tính toán dòng ngắn mạch kỳ vọng tại điểm lắp đặt để chọn dòng thiết bị Siemens có thông số Icu đáp ứng đủ, thường là từ 50kA đến 100kA.

Xem xét loại động cơ và đặc tính tải

Không phải mọi động cơ điện đều có cách khởi động giống nhau. Một động cơ kéo quạt thông gió ly tâm hạng nặng sẽ mất thời gian rất lâu để đạt được tốc độ quay tối đa, khiến dòng điện khởi động duy trì ở mức cao trong nhiều giây. Ngược lại, một động cơ kéo máy bơm nước trục ngang lại khởi động rất nhẹ nhàng và nhanh chóng.

Siemens cung cấp các tùy chọn đặc tuyến bảo vệ khác nhau (Trip Class 10, Class 20). Nếu bạn chọn MPCB có Class bảo vệ quá thấp cho một tải khởi động nặng, thanh lưỡng kim bên trong sẽ bị nung nóng và ngắt mạch ngay khi động cơ còn chưa kịp đề-pa xong.

Kiểm tra khả năng điều chỉnh quá tải

Đây là ưu điểm lớn nhất của MPCB so với các loại cầu dao tự động thông thường. Mặt trước của các thiết bị Siemens luôn được trang bị một núm vặn xoay để điều chỉnh dải dòng điện bảo vệ nhiệt (Thermal Overload Release). Khi lựa chọn, bạn phải đảm bảo rằng dòng điện định mức của động cơ nằm gọn trong dải điều chỉnh này, và lý tưởng nhất là nằm ở khoảng giữa của dải. Thiết kế này giúp người kỹ sư có không gian để tinh chỉnh độ nhạy bảo vệ tại công trường, bù trừ cho các sai số về điện áp lưới thực tế.

Tích hợp với hệ thống bảo vệ và điều khiển

Thiết bị ngắt mạch hiếm khi làm việc cô lập mà thường được ghép nối với khởi động từ (Contactor) để tạo thành một bộ khởi động trực tiếp hoàn chỉnh. Dòng sản phẩm Sirius 3RV2 của Siemens được thiết kế tối ưu hóa cho việc lắp ghép đồng bộ. Bạn cần lưu ý đến kích thước khung vỏ (Frame size) của MPCB (như Size S00, S0, S2) để chọn mua đúng loại Contactor và các thanh đồng liên kết (Link module) tương ứng. Sự đồng bộ này giúp tủ điện trở nên gọn gàng, giảm thiểu thời gian đấu nối cáp điện và tăng tính thẩm mỹ cho toàn bộ hệ thống.

Xem xét môi trường và điều kiện vận hành

Nhiệt độ môi trường xung quanh tủ điện có tác động trực tiếp đến độ nhạy của cơ cấu bảo vệ nhiệt bên trong thiết bị. Mặc dù các sản phẩm của Siemens đã được bù nhiệt (Temperature Compensation), nhưng nếu tủ điện đặt trong môi trường xưởng đúc, lò hơi có nhiệt độ cao liên tục vượt mức 60 độ C, bạn cần phải tra cứu tài liệu kỹ thuật để thực hiện giảm cấp dòng điện định mức (Derating). Việc bỏ qua yếu tố môi trường có thể khiến thiết bị nhảy sai (Trip) ngay cả khi động cơ đang hoạt động đúng với công suất thiết kế.

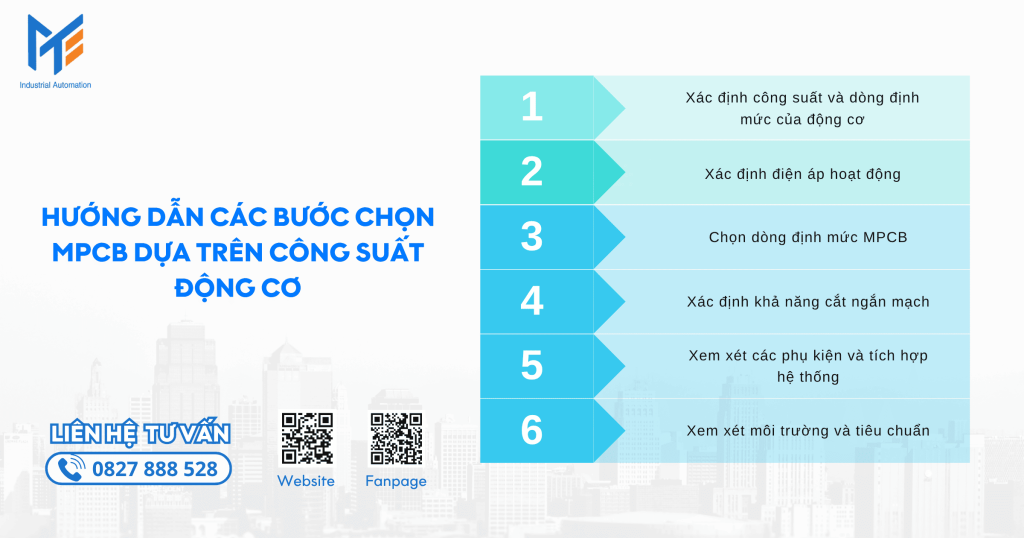

Hướng dẫn các bước chọn MPCB dựa trên công suất động cơ

Để quy trình thiết kế và bóc tách vật tư diễn ra trơn tru, chính xác và không bỏ sót các thông số quan trọng, hãy tuân thủ nghiêm ngặt quy trình 6 bước tiêu chuẩn sau đây khi làm việc với catalog của Siemens.

Bước 1: Xác định công suất và dòng định mức của động cơ

• Việc đầu tiên và quan trọng nhất là đọc thông số trên nhãn mác gắn trên thân động cơ. Bạn cần ghi nhận chính xác công suất (kW) và quan trọng hơn cả là dòng điện định mức (Ampe).
• Trong trường hợp bạn đang ở khâu thiết kế trên bản vẽ và chưa có động cơ thực tế, bạn bắt buộc phải tính toán dòng điện định mức theo công thức lý thuyết của dòng điện xoay chiều ba pha. Công thức này dựa trên thông số công suất P (kW), hệ số công suất cos phi và hiệu suất làm việc của động cơ. Cần lưu ý cộng thêm một khoảng hệ số an toàn nhỏ để bù đắp cho sự sụt áp trên đường dây cáp điện dài.

Bước 2: Xác định điện áp hoạt động

• Cấu hình cuộn dây của động cơ (đấu Sao hay đấu Tam giác) sẽ quyết định cấp điện áp làm việc. Hãy xác định xem hệ thống lưới điện công nghiệp của nhà máy đang cấp điện áp 380V, 400V hay 690V.
• Điện áp lưới tác động trực tiếp đến dòng điện thực tế chạy trên dây dẫn. Cùng một công suất cơ học, lưới điện có điện áp càng cao thì dòng điện Ampe rút ra càng nhỏ. Bên cạnh đó, việc xác định điện áp cũng để đối chiếu với thông số điện áp cách điện tối đa (Ui) của MPCB, đảm bảo thiết bị hoạt động an toàn và không bị đánh thủng cách điện lớp vỏ nhựa.

Bước 3: Chọn dòng định mức MPCB

• Sử dụng catalog kỹ thuật của dòng sản phẩm Siemens (ví dụ Sirius 3RV2), tìm đến bảng thông số dải điều chỉnh dòng điện (Current Setting Range).
• Nguyên tắc vàng ở đây là dòng điện định mức của động cơ phải nằm trong dải điều chỉnh của thiết bị. Ví dụ, sau khi tính toán ở Bước 1, bạn có dòng động cơ là 8A. Bạn hãy tra bảng và chọn mã MPCB có dải điều chỉnh từ 7A đến 10A. Khi lắp đặt thực tế, kỹ thuật viên sẽ dùng tua vít vặn chỉ thị trên mặt thiết bị về đúng vị trí số 8. Không nên chọn thiết bị có dải từ 5.5A đến 8A vì lúc này thiết bị sẽ luôn phải hoạt động ở mức ngưỡng giới hạn tối đa, làm giảm độ bền của thanh lưỡng kim nhiệt.

Bước 4: Xác định khả năng cắt ngắn mạch

• Tính toán dòng ngắn mạch lý thuyết (Isc) tại thanh cái cấp nguồn trong tủ điện. Thông số này phụ thuộc vào công suất của trạm biến áp hạ thế và chiều dài đường cáp điện từ trạm biến áp kéo về tủ.
• Sau khi có giá trị Isc kỳ vọng, đối chiếu lại với cột thông số Dòng cắt ngắn mạch định mức (Icu) của mã MPCB vừa chọn ở Bước 3. Phải đảm bảo rằng chỉ số Icu của thiết bị Siemens lớn hơn giá trị ngắn mạch lý thuyết của hệ thống. Nếu tủ điện đặt rất gần máy biến áp có công suất lớn, bạn phải chuyển sang sử dụng các mã MPCB thuộc lớp bảo vệ tính năng cao (High Feature) với Icu lên tới 100kA.

Bước 5: Xem xét các phụ kiện và tích hợp hệ thống

• MPCB không chỉ có tác dụng ngắt điện mà còn đóng vai trò cảnh báo. Hãy xác định xem bản vẽ điều khiển có yêu cầu lấy tín hiệu trạng thái của cầu dao về bộ lập trình PLC hay không.
• Nếu có, bạn cần chọn mua thêm các khối tiếp điểm phụ (Auxiliary Contacts) gắn bên hông hoặc gắn phía trước mặt thiết bị. Bên cạnh đó, với các hệ thống cần nút dừng khẩn cấp từ xa, hãy bổ sung thêm cuộn cắt điện áp thấp (Undervoltage Release) hoặc cuộn cắt shunt (Shunt Trip). Cuối cùng, đừng quên đặt hàng các thanh liên kết cứng (Link Module) để lắp ráp đồng bộ MPCB với thiết bị khởi động từ Contactor.

Bước 6: Xem xét môi trường và tiêu chuẩn

• Bước kiểm tra cuối cùng là đối chiếu các tiêu chuẩn kỹ thuật. Thiết bị Siemens mặc định đáp ứng các tiêu chuẩn IEC khắt khe nhất của Châu Âu. Tuy nhiên, nếu hệ thống tủ điện của bạn được thiết kế để xuất khẩu sang thị trường Bắc Mỹ, bạn phải đảm bảo mã hàng MPCB đó có đi kèm các chứng chỉ UL và CSA.
• Ngoài ra, cần rà soát lại yếu tố nhiệt độ môi trường và độ rung lắc cơ học tại vị trí lắp đặt. Cấu trúc vỏ nhựa và tiếp điểm của dòng Sirius hoàn toàn đáp ứng tốt các môi trường khắc nghiệt, nhưng việc rà soát kỹ lưỡng này sẽ giúp bạn hoàn thiện hồ sơ đệ trình vật tư một cách chuyên nghiệp nhất.

Mua MPCB Siemens uy tín chính hãng ở đâu?

Hệ thống đóng cắt bảo vệ động cơ là tuyến phòng thủ mang tính chất sống còn của mọi nhà máy sản xuất. Việc sử dụng sai vật tư, mua phải hàng không rõ nguồn gốc hoặc hàng tân trang có thể dẫn đến việc thiết bị từ chối hoạt động khi có sự cố, kéo theo đó là nguy cơ bốc cháy động cơ và toàn bộ tủ điện điều khiển. Để đảm bảo tính an toàn kỹ thuật tuyệt đối và bảo vệ hiệu quả khoản đầu tư của doanh nghiệp, CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG MTEE chính là nhà phân phối thiết bị tự động hóa Siemens uy tín hàng đầu mà bạn đang tìm kiếm.

Với vị thế là đối tác cung cấp thiết bị điện công nghiệp giàu kinh nghiệm, Thiết Bị Điện Mạnh Tùng MTEE luôn mang đến những giá trị dịch vụ chuẩn mực và vững chắc nhất cho khách hàng:

• Cam kết hàng chuẩn chính hãng: Toàn bộ các thiết bị bảo vệ động cơ Siemens do MTEE cung cấp đều là hàng mới nguyên kiện, nguồn gốc nhập khẩu minh bạch, được cung cấp kèm theo đầy đủ hồ sơ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) hợp lệ từ hãng sản xuất.
• Chính sách giá cạnh tranh tối đa: Thông qua việc vận hành chuỗi cung ứng trực tiếp, MTEE luôn duy trì mức báo giá cực kỳ cạnh tranh trên thị trường, đồng thời hỗ trợ các chính sách chiết khấu thương mại hấp dẫn dành riêng cho các nhà thầu cơ điện và các dự án tích hợp hệ thống quy mô lớn.
• Dịch vụ hậu mãi siêu tốc: Công ty áp dụng nghiêm túc các chính sách bảo hành chính hãng, cung cấp vật tư thay thế nhanh chóng để đảm bảo dây chuyền sản xuất của đối tác luôn vận hành liên tục không ngừng nghỉ.

Lời kết

Việc lựa chọn thiết bị MPCB dựa trên công suất động cơ là một bài toán kỹ thuật cần sự tỉ mỉ, đòi hỏi người kỹ sư phải kết hợp nhuần nhuyễn giữa lý thuyết cơ điện và đặc tính thực tiễn của từng hệ thống máy móc. Không có một công thức dập khuôn nào phù hợp cho mọi trường hợp, nhưng việc tuân thủ chặt chẽ quy trình 6 bước tính toán khoa học sẽ giúp bạn hạn chế tối đa các rủi ro kỹ thuật.
