Modbus RTU qua RS232 và RS485 khác nhau như thế nào?

Modbus RTU là một trong những giao thức truyền thông công nghiệp phổ biến nhất trên thế giới, được ứng dụng rộng rãi trong PLC, HMI, biến tần, cảm biến, đồng hồ điện, hệ thống SCADA và tự động hóa nhà máy. Khi triển khai Modbus RTU, hai chuẩn truyền dẫn vật lý được sử dụng nhiều nhất là RS232 và RS485.

Mặc dù cùng sử dụng giao thức Modbus RTU, nhưng RS232 và RS485 lại có những đặc tính hoàn toàn khác nhau về cấu trúc truyền dẫn, khoảng cách truyền thông, số lượng thiết bị kết nối và khả năng chống nhiễu. Việc lựa chọn sai chuẩn truyền thông có thể khiến hệ thống hoạt động không ổn định, gây mất dữ liệu hoặc làm tăng đáng kể chi phí đầu tư.

Vậy Modbus RTU qua RS232 và RS485 khác nhau như thế nào? Khi nào nên sử dụng RS232 và khi nào nên lựa chọn RS485? Bài viết này sẽ phân tích chuyên sâu từ nguyên lý hoạt động đến ứng dụng thực tế để giúp bạn đưa ra lựa chọn phù hợp nhất.

Modbus RTU là gì?

Modbus RTU (Remote Terminal Unit) là giao thức truyền thông nối tiếp do Modicon phát triển vào năm 1979. Đây là giao thức mở, miễn phí bản quyền và được hầu hết các nhà sản xuất thiết bị công nghiệp hỗ trợ.

Trong mô hình Modbus RTU, dữ liệu được truyền theo cơ chế Master-Slave (hoặc Client-Server trong cách gọi hiện đại):

• Master gửi yêu cầu truy vấn.
• Slave nhận lệnh và phản hồi.
• Chỉ có một thiết bị Master trên mạng.
• Có thể có nhiều thiết bị Slave.

Điều quan trọng cần hiểu là Modbus RTU chỉ định nghĩa cách đóng gói và trao đổi dữ liệu, còn việc truyền dữ liệu vật lý sẽ phụ thuộc vào chuẩn truyền dẫn như RS232 hoặc RS485.

Do đó, khi nói “Modbus RTU qua RS232” hay “Modbus RTU qua RS485”, chúng ta đang nói đến cùng một giao thức Modbus RTU nhưng chạy trên hai lớp vật lý khác nhau.

RS232 là gì?

RS232 là tiêu chuẩn truyền thông nối tiếp được phát triển từ những năm 1960 và từng là chuẩn kết nối phổ biến nhất giữa máy tính và các thiết bị ngoại vi.

RS232 sử dụng phương pháp truyền tín hiệu dạng single-ended, nghĩa là điện áp được đo dựa trên mức tham chiếu là GND.

Một số đặc điểm cơ bản của RS232:

• Truyền dữ liệu điểm-điểm (Point-to-Point).
• Hỗ trợ 1 thiết bị phát và 1 thiết bị nhận.
• Khoảng cách truyền ngắn.
• Tốc độ truyền tương đối cao.
• Khả năng chống nhiễu hạn chế.

Trong công nghiệp, RS232 thường được sử dụng để kết nối:

• PLC với máy tính lập trình.
• HMI với bộ điều khiển.
• Thiết bị cấu hình.
• Máy in công nghiệp.
• Thiết bị phân tích phòng thí nghiệm.

RS485 là gì?

RS485 là chuẩn truyền thông nối tiếp được phát triển nhằm khắc phục các hạn chế của RS232, đặc biệt là trong môi trường công nghiệp có nhiễu điện từ cao.

Khác với RS232, RS485 sử dụng phương pháp truyền tín hiệu vi sai (Differential Signal), tức là dữ liệu được xác định bằng hiệu điện thế giữa hai dây A và B.

Một số đặc điểm nổi bật của RS485:

• Hỗ trợ mạng đa điểm (Multi-drop).
• Cho phép nhiều thiết bị cùng kết nối trên một đường truyền.
• Khoảng cách truyền rất xa.
• Khả năng chống nhiễu vượt trội.
• Phù hợp với môi trường công nghiệp khắc nghiệt.

Hiện nay, phần lớn các hệ thống Modbus RTU trong nhà máy đều sử dụng chuẩn RS485.

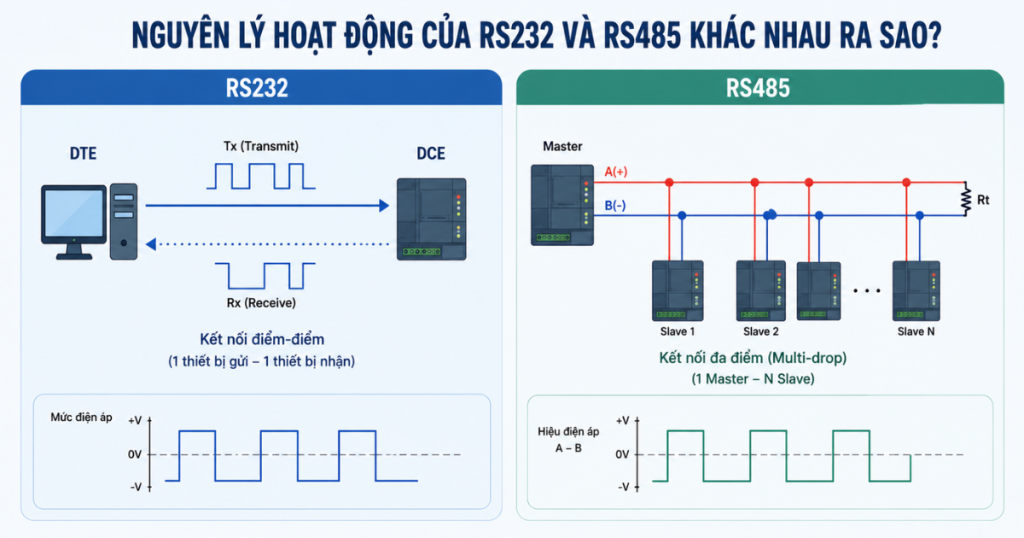

Nguyên lý hoạt động của RS232 và RS485 khác nhau ra sao?

RS232 dùng tín hiệu điện áp không cân bằng, đo chênh lệch giữa một dây tín hiệu và dây đất. RS485 dùng tín hiệu vi sai trên hai dây A và B, giúp chống nhiễu tốt hơn nhiều trong môi trường công nghiệp.

Với RS232, mức logic 1 nằm trong khoảng -3V đến -15V và mức logic 0 từ +3V đến +15V. Cách truyền này đơn giản nhưng dễ suy giảm khi dây dài hoặc gần nguồn nhiễu điện từ.

RS485 hoạt động dựa trên chênh lệch điện áp giữa hai dây, nên nhiễu chung tác động lên cả hai dây sẽ bị triệt tiêu tại đầu nhận. Nhờ vậy tín hiệu Modbus RTU truyền ổn định hơn ở khoảng cách xa.

• RS232: tín hiệu không cân bằng, phù hợp khoảng cách ngắn
• RS485: tín hiệu vi sai, phù hợp mạng bus dài và nhiều thiết bị
• Cả hai đều truyền nối tiếp từng bit theo cấu trúc khung Modbus RTU

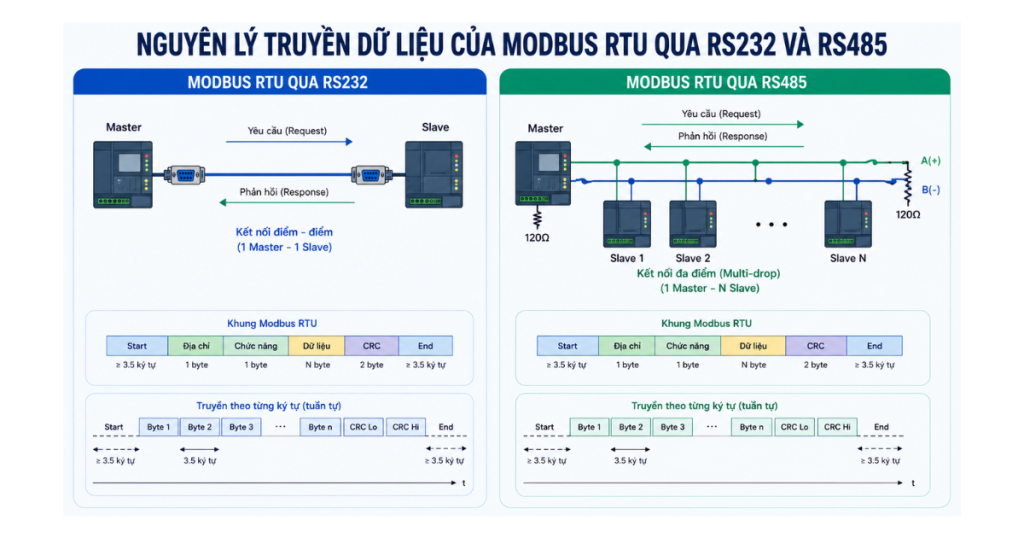

Nguyên lý truyền dữ liệu của Modbus RTU qua RS232 và RS485

Modbus RTU qua RS232

Trong hệ thống Modbus RTU sử dụng RS232:

• Master kết nối trực tiếp đến một Slave.
• Dữ liệu truyền theo dạng điện áp dương và âm.
• Tín hiệu được tham chiếu với GND.
• Chỉ hỗ trợ kết nối 1:1.

Ví dụ:

Máy tính SCADA → Bộ chuyển đổi Modbus → Thiết bị đo điện

Trong mô hình này, nếu cần thêm thiết bị mới, phải sử dụng thêm cổng giao tiếp hoặc bộ chuyển đổi.

Modbus RTU qua RS485

Đối với RS485:

• Tất cả thiết bị kết nối trên cùng một bus.
• Master giao tiếp với nhiều Slave.
• Dữ liệu truyền theo dạng vi sai.
• Mỗi Slave có một địa chỉ Modbus riêng.

Ví dụ:

SCADA → PLC → Biến tần → Đồng hồ điện → Cảm biến áp suất → Bộ điều khiển nhiệt độ

Tất cả các thiết bị đều có thể hoạt động trên cùng một đường truyền RS485.

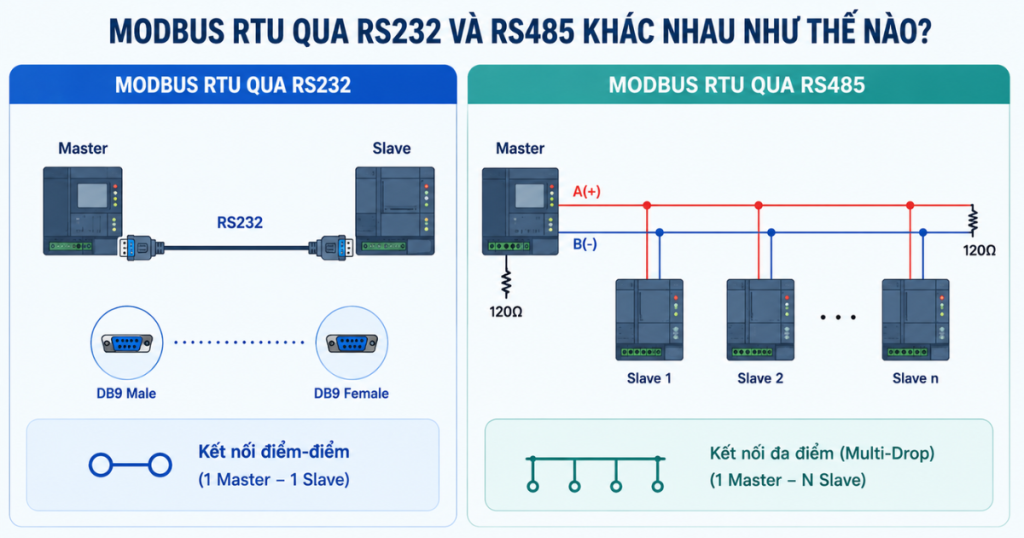

So sánh Modbus RTU qua RS232 và RS485

Tiêu chí	Modbus RTU qua RS232	Modbus RTU qua RS485
Kiểu truyền	Point-to-Point	Multi-drop
Số lượng thiết bị	2 thiết bị	32–256 thiết bị
Số dây	3–9 dây	2 dây hoặc 4 dây
Khoảng cách truyền	Khoảng 15 m	Lên đến 1200 m
Khả năng chống nhiễu	Thấp	Rất cao
Phù hợp môi trường công nghiệp	Hạn chế	Rất phù hợp
Chi phí mở rộng	Cao	Thấp
Độ ổn định	Trung bình	Cao
Khả năng mở rộng	Kém	Rất tốt

Khi nào nên sử dụng Modbus RTU qua RS232?

RS232 phù hợp trong các trường hợp:

• Kết nối PLC với máy tính lập trình.
• Kết nối thiết bị cấu hình.
• Giao tiếp giữa hai thiết bị đặt gần nhau.
• Phòng thí nghiệm và nghiên cứu.
• Hệ thống nhỏ chỉ có một thiết bị.

Ví dụ:

• Laptop ↔ PLC.
• HMI ↔ Controller.
• Máy tính ↔ Bộ phân tích khí.

Khi nào nên sử dụng Modbus RTU qua RS485?

RS485 là lựa chọn tối ưu khi:

• Có nhiều thiết bị trên cùng mạng.
• Khoảng cách truyền lớn.
• Môi trường công nghiệp nhiều nhiễu.
• Hệ thống cần mở rộng trong tương lai.
• Triển khai SCADA hoặc IoT công nghiệp.

Ví dụ:

• Hệ thống BMS.
• Hệ thống HVAC.
• Nhà máy sản xuất.
• Trạm xử lý nước.
• Nhà máy điện.
• Hệ thống năng lượng mặt trời.
• Hệ thống giám sát năng lượng.

Ứng dụng thực tế của Modbus RTU qua RS232 và RS485

Modbus RTU qua RS232 thường dùng để cấu hình hoặc giao tiếp với một thiết bị đơn lẻ ở gần. Modbus RTU qua RS485 phổ biến trong mạng công nghiệp cần kết nối nhiều thiết bị đo lường và điều khiển.

Trong thực tế, RS485 là lựa chọn chủ đạo cho hệ thống Modbus RTU nhờ khả năng mở rộng và độ ổn định cao.

Một số ứng dụng theo từng nhóm ngành:

• Giám sát năng lượng: đấu nối nhiều đồng hồ đo điện năng qua RS485
• Điều khiển tự động hóa: kết nối PLC, biến tần và cảm biến trong dây chuyền
• Tòa nhà thông minh: thu thập dữ liệu nhiệt độ, lưu lượng và trạng thái thiết bị
• Kiểm tra và cấu hình: dùng RS232 để nạp tham số cho một thiết bị tại chỗ

Ví dụ thực tế: một trạm bơm có 20 đồng hồ đo lưu lượng cách tủ điều khiển khoảng 300m thường dùng Modbus RTU qua RS485, vì RS232 không đáp ứng được cả khoảng cách lẫn số thiết bị.
