Phần mềm WINCC là gì? Phân loại phần mềm WINCC phổ biến hiện nay

Trong lĩnh vực tự động hóa công nghiệp, việc điều khiển và giám sát không chỉ dừng lại ở các nút nhấn hay đèn báo trên tủ điện. Sự phức tạp của các dây chuyền sản xuất hiện đại đòi hỏi một giao diện tương tác giữa người và máy (HMI – Human Machine Interface) trực quan, cùng khả năng thu thập dữ liệu quy mô lớn (SCADA). Tại phân khúc này, Siemens đã thiết lập một tiêu chuẩn toàn cầu với dòng sản phẩm phần mềm mang tên WinCC.

Bài viết này sẽ đóng vai trò là tài liệu tham chiếu toàn diện, giải thích cặn kẽ khái niệm, phân loại chi tiết và hướng dẫn lựa chọn phần mềm WinCC chính xác cho từng cấp độ ứng dụng trong nhà máy.

Giới thiệu về phần mềm WINCC

WinCC (viết tắt của Windows Control Center) là một phần mềm chuyên dụng do hãng Siemens phát triển, dùng để thiết kế giao diện điều khiển (HMI) và hệ thống thu thập dữ liệu, giám sát điều khiển (SCADA).

Về bản chất, WinCC là cầu nối số hóa giúp người vận hành có thể nhìn thấy, thao tác và quản lý các quy trình sản xuất thực tế thông qua màn hình máy tính hoặc màn hình cảm ứng. Nó chạy trên nền tảng hệ điều hành Microsoft Windows, cung cấp các công cụ để kỹ sư lập trình tạo ra các hình ảnh mô phỏng máy móc, liên kết chúng với các tín hiệu thực địa từ bộ lập trình PLC (Programmable Logic Controller).

Đặc điểm nổi bật của phần mềm WINCC

WinCC không chỉ là một công cụ vẽ giao diện. Sức mạnh của nó nằm ở khả năng xử lý dữ liệu và tính mở của hệ thống:

• Tính module hóa: WinCC cho phép người dùng tùy chọn các gói chức năng (Options) như: Gói Server/Client để mở rộng trạm điều khiển, gói Redundancy để dự phòng nóng, hay gói WebNavigator để giám sát qua Internet.
• Cơ sở dữ liệu mạnh mẽ: WinCC sử dụng Microsoft SQL Server làm nền tảng lưu trữ. Điều này cho phép ghi lại hàng triệu giá trị vận hành (Process values) và cảnh báo (Alarms) trong nhiều năm, phục vụ cho việc truy xuất và báo cáo.
• Khả năng lập trình mở: Ngoài các công cụ kéo thả cơ bản, WinCC hỗ trợ các ngôn ngữ lập trình kịch bản (Scripting) như C-Script, VBScript và gần đây là JavaScript. Điều này giúp kỹ sư thực hiện các thuật toán xử lý dữ liệu phức tạp mà các công cụ có sẵn không làm được.
• Đa dạng giao thức kết nối: Dù là sản phẩm của Siemens, WinCC hỗ trợ đa dạng chuẩn truyền thông công nghiệp như Modbus TCP/IP, Allen-Bradley Ethernet IP, và đặc biệt là chuẩn OPC (OLE for Process Control) / OPC UA, giúp nó kết nối được với hầu hết các loại PLC của hãng khác.

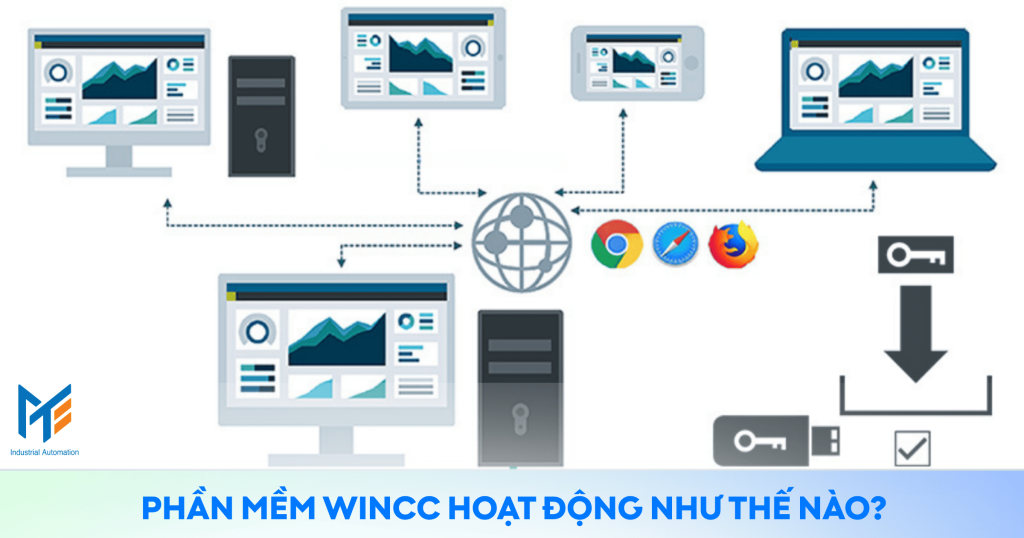

Phần mềm WINCC hoạt động như thế nào?

Cơ chế hoạt động của WinCC dựa trên khái niệm Tag (Thẻ biến). Quá trình vận hành diễn ra theo chu trình sau:

1. Kênh truyền thông (Communication Driver): WinCC thiết lập một kênh kết nối vật lý (qua cáp Ethernet, Profibus) tới PLC.
2. Tag Management: Các vùng nhớ trong PLC (Ví dụ: M0.0, DB1.DBD4) được ánh xạ thành các Tag trong WinCC. Khi giá trị trong PLC thay đổi, giá trị Tag trong WinCC cập nhật theo (dựa trên chu kỳ quét – Update cycle).
3. Graphics Runtime: Các đối tượng đồ họa (nút nhấn, bồn chứa, đồng hồ kim) trên màn hình được liên kết với Tag. Ví dụ: Khi Tag “Muc_Nuoc” thay đổi giá trị từ 0-100, thanh Bar trên màn hình sẽ dâng lên tương ứng.
4. Archiving & Logging: Các Tag được cấu hình lưu trữ sẽ được ghi xuống cơ sở dữ liệu SQL theo chu kỳ thời gian hoặc theo sự kiện để phục vụ việc vẽ đồ thị (Trend) hoặc xuất báo cáo sau này.

Phân loại các phần mềm WINCC hiện nay

Đây là phần quan trọng nhất mà kỹ sư cần phân biệt rõ. Siemens hiện duy trì song song nhiều dòng WinCC khác nhau cho các mục đích khác nhau.

WinCC Classic (WinCC V7.x)

Đây là dòng phần mềm lâu đời và mạnh mẽ nhất của Siemens dành cho ứng dụng SCADA trên máy tính (PC-based). Hiện tại phiên bản phổ biến là WinCC V7.4, V7.5 và mới nhất là V8.0.

• Đặc điểm: Hoạt động độc lập, không nằm trong bộ cài TIA Portal. Giao diện lập trình mang phong cách cổ điển (Classic).
• Phạm vi ứng dụng: Dành cho các hệ thống SCADA quy mô lớn, quản lý toàn bộ nhà máy hoặc các hệ thống phân tán (DCS). Nó hỗ trợ số lượng Tag khổng lồ (lên tới 262.144 tags).
• Ưu điểm: Khả năng tùy biến cực cao, ổn định, hỗ trợ Redundancy (máy chủ dự phòng) tốt nhất trong các dòng. Cộng đồng hỗ trợ lớn và nhiều thư viện có sẵn từ trước.
• Nhược điểm: Đòi hỏi cấu hình máy tính cao. Không lập trình được cho các màn hình HMI Panel nhỏ gọn. Khó tích hợp trực tiếp dữ liệu với PLC S7-1200/1500 so với bản TIA Portal (cần phải import tag thủ công hoặc dùng driver riêng).

WinCC Flexible

Đây là dòng phần mềm thế hệ cũ (Legacy), hiện tại đã ngừng phát triển tính năng mới nhưng vẫn được sử dụng rất nhiều để bảo trì các hệ thống cũ. Phiên bản cuối cùng là WinCC Flexible 2008 SP5.

• Đặc điểm: Chuyên dùng để lập trình cho các dòng màn hình HMI cũ của Siemens như: TP177, MP277, MP377 (Multi Panel) và các hệ thống PC Runtime nhỏ.
• Phạm vi ứng dụng: Các máy móc đơn lẻ sử dụng màn hình HMI thế hệ cũ.
• Lưu ý: Hiện nay các dòng màn hình HMI mới (Basic, Comfort) không còn hỗ trợ lập trình bằng WinCC Flexible. Kỹ sư chỉ nên quan tâm đến phần mềm này khi cần sửa chữa, nâng cấp các dây chuyền máy móc nhập khẩu đời cũ (trước năm 2010).

WinCC trong TIA Portal

Đây là nền tảng hiện đại và phổ biến nhất hiện nay. WinCC được tích hợp chung vào môi trường TIA Portal (Totally Integrated Automation), cho phép lập trình PLC và HMI trên cùng một giao diện phần mềm, chia sẻ chung cơ sở dữ liệu tag. WinCC TIA Portal được chia thành 4 cấp độ giấy phép (License):

• WinCC Basic:
  • Đi kèm miễn phí khi cài Step 7 Basic.
  • Chỉ lập trình được cho các dòng Basic HMI (KTP series: KTP400, KTP700, KTP1200…).
  • Tính năng giới hạn, đồ họa cơ bản.
• WinCC Comfort:
  • Lập trình được cho tất cả các dòng HMI: Basic Panel, Comfort Panel (TP700, TP1200, KP series) và Mobile Panel.
  • Hỗ trợ các tính năng cao cấp: Script (VBS), Faceplate (đối tượng mẫu), lưu trữ dữ liệu (Archives) vào thẻ nhớ hoặc USB trên màn hình.
• WinCC Advanced:
  • Bao gồm tính năng của bản Comfort.
  • Đặc biệt: Dùng để chạy Runtime trên máy tính cá nhân (PC). Biến một chiếc máy tính thường thành một màn hình HMI mạnh mẽ.
  • Phù hợp cho các hệ thống giám sát đơn lẻ (Single Station) đặt tại máy, cần màn hình lớn và khả năng lưu trữ dữ liệu vào ổ cứng máy tính.
• WinCC Professional:
  • Đây là phiên bản SCADA đầy đủ tích hợp trong TIA Portal.
  • Chức năng tương đương với WinCC V7 (Classic) nhưng giao diện lập trình hiện đại hơn.
  • Hỗ trợ kiến trúc Client/Server.
  • Dùng để xây dựng các trạm điều khiển trung tâm quản lý nhiều PLC S7-1200/1500/300/400.

WinCC Unified

Đây là thế hệ phần mềm mới nhất, được Siemens giới thiệu là tương lai của HMI. WinCC Unified chạy trên nền tảng Web Technology (HTML5, SVG, JavaScript).

• Đặc điểm: Thay đổi hoàn toàn nhân đồ họa. Hình ảnh sắc nét, hỗ trợ vector (SVG) không bị vỡ khi phóng to. Sử dụng trình duyệt Web (Chrome, Edge) để truy cập giao diện điều khiển mà không cần cài đặt Plugin.
• Phạm vi ứng dụng: Lập trình cho các dòng màn hình Unified Comfort Panel và hệ thống PC Unified.
• Ưu điểm: Tính mở cao, dễ dàng tích hợp với các hệ thống IT, Cloud, và Edge Computing. Hỗ trợ đa nền tảng (xem trên điện thoại, máy tính bảng mượt mà).
• Thách thức: Do nền tảng mới, ngôn ngữ script chuyển sang JavaScript nên kỹ sư quen với C/VBS cần thời gian để học lại.

Các thông số kỹ thuật cần lưu ý khi chọn phần mềm WINCC

Việc chọn sai thông số kỹ thuật sẽ dẫn đến việc mua sai License (rất đắt tiền) hoặc hệ thống chạy không ổn định. Dưới đây là các thông số quan trọng cần xem xét trong bảng dữ liệu (Datasheet).

Phiên bản WinCC phù hợp hệ thống

Cần xác định rõ phần cứng hiển thị là gì.

• Nếu dùng màn hình HMI Siemens dòng Basic/Comfort: Bắt buộc dùng WinCC TIA Portal.
• Nếu dùng Máy tính (PC): Có thể cân nhắc giữa WinCC Professional (TIA) hoặc WinCC V7 (Classic). Nếu hệ thống mới hoàn toàn dùng S7-1200/1500, nên ưu tiên WinCC Professional để đồng bộ. Nếu mở rộng nhà máy cũ đang dùng V7, nên tiếp tục dùng V7.

Khả năng kết nối PLC và giao thức truyền thông

Kiểm tra số lượng kết nối (Connections) tối đa mà phần mềm hỗ trợ.

• WinCC Advanced thường giới hạn 8 kết nối PLC.
• WinCC Professional / V7 hỗ trợ hàng chục, hàng trăm kết nối.
• Cần kiểm tra Driver đi kèm: SIMATIC S7 Protocol Suite (cho PLC Siemens), Modbus TCP/IP (cho Schneider, Delta…), Ethernet/IP (cho Rockwell). Nếu thiết bị đo lường dùng chuẩn lạ, cần kiểm tra xem WinCC có hỗ trợ OPC UA Client hay không.

Cấu hình phần cứng yêu cầu (PC/HMI)

Phần mềm WinCC, đặc biệt là bản SCADA, tiêu tốn tài nguyên máy tính rất lớn.

• Engineering Station (Máy dùng để lập trình): Cần RAM tối thiểu 16GB (khuyến nghị 32GB), ổ cứng SSD 512GB, Chip i7.
• Runtime Station (Máy chạy vận hành): Cần CPU xung nhịp cao, RAM tối thiểu 8GB-16GB.
• Hệ điều hành: WinCC rất kén hệ điều hành. Cần tra cứu bảng tương thích (Compatibility Tool) của Siemens. Ví dụ: WinCC V7.5 SP2 chỉ chạy ổn định trên Windows 10 Pro/Enterprise bản 64bit hoặc Windows Server 2019. Không cài trên bản Windows Home.

Khả năng đồ họa và giao diện vận hành

• PowerTags: Đây là thông số quan trọng nhất quyết định giá tiền bản quyền. PowerTag là các biến có kết nối với PLC. Các biến nội bộ (Internal Tag) dùng để tính toán trung gian không bị tính. Bạn cần ước lượng số lượng Tag IO của dự án (ví dụ: 512, 2048, 4096 hay 65536 Tags) để mua License phù hợp.
• Faceplate (Faceplate types): Khả năng tạo các đối tượng mẫu (ví dụ mẫu điều khiển Motor, mẫu điều khiển Valve) để tái sử dụng, giúp giảm thời gian thiết kế và đồng bộ giao diện.

Chức năng lưu trữ dữ liệu và báo cáo (Archiving)

• Tag Logging: Số lượng biến có thể lưu trữ lịch sử. Với WinCC SCADA, cần mua thêm gói Archive License nếu số lượng biến lưu trữ vượt quá giới hạn mặc định (thường là 512 tag).
• Dung lượng lưu trữ: Phụ thuộc vào ổ cứng. WinCC lưu dữ liệu dưới dạng các phân đoạn (Segments) trong SQL Server. Cần cấu hình chiến lược sao lưu (Backup) để tránh tràn ổ cứng.

Quản lý Alarm và sự kiện

Hệ thống cảnh báo phân làm nhiều lớp (Alarm Classes): Báo lỗi (Error), Cảnh báo (Warning), Thông tin (Info).

• WinCC hỗ trợ Discrete Alarm (cảnh báo dạng bit 0/1) và Analog Alarm (cảnh báo khi giá trị vượt ngưỡng).
• Tính năng Alarm Logging giúp truy vết lại lịch sử lỗi: Lỗi xảy ra lúc nào? Ai đã xác nhận (Acknowledge)? Lỗi kết thúc lúc nào?

Bảo mật và phân quyền người dùng

Trong môi trường công nghiệp, bảo mật là ưu tiên hàng đầu.

• User Administration: Phân quyền chi tiết tới từng nút nhấn. Ví dụ: Người vận hành (Operator) chỉ được xem và chạy máy, Trưởng ca (Supervisor) được thay đổi thông số cài đặt, Admin được thay đổi cấu hình hệ thống.
• Web Server: Nếu sử dụng tính năng WebNavigator hoặc WinCC Unified, cần chú ý đến cấu hình tường lửa (Firewall) và chứng chỉ bảo mật (SSL/TLS) để tránh truy cập trái phép.

Xem thêm: Lợi ích của phần mềm WINCC trong quản lý hệ thống công nghiệp

Ứng dụng của phần mềm WINCC

WinCC là giải pháp hiệu quả trong hầu hết các ngành công nghiệp sản xuất và chế biến như:

Giám sát và điều khiển dây chuyền sản xuất

Trong các nhà máy F&B (Thực phẩm và Đồ uống), Dược phẩm, WinCC được cài đặt trên các máy tính cảm ứng (Panel PC) tại chỗ. Nó cung cấp giao diện trực quan mô phỏng dòng chảy nguyên liệu, trạng thái các van, bơm, nhiệt độ bồn nấu. Người vận hành có thể thay đổi công thức (Recipe) sản phẩm trực tiếp trên WinCC, phần mềm sẽ tự động đẩy thông số xuống PLC để điều chỉnh quy trình.

Xây dựng hệ thống SCADA cho nhà máy

Đối với các nhà máy quy mô lớn như Xi măng, Thép, hoặc xử lý nước thải, WinCC V7 hoặc WinCC Professional được dùng để xây dựng phòng điều khiển trung tâm (CCR). Tại đây, hàng chục màn hình lớn hiển thị toàn bộ trạng thái của nhà máy. Các kỹ sư vận hành ngồi tại phòng máy lạnh có thể giám sát các trạm bơm cách xa hàng km nhờ đường truyền cáp quang và giao thức truyền thông mạnh mẽ của WinCC.

Quản lý cảnh báo và sự kiện hệ thống

Khi có sự cố (ví dụ: Quá nhiệt động cơ, Mức nước tràn bồn), WinCC sẽ phát cảnh báo tức thì bằng âm thanh, cửa sổ pop-up trên màn hình hoặc thậm chí gửi Email/SMS cho người quản lý. Lịch sử cảnh báo giúp đội bảo trì khoanh vùng nguyên nhân sự cố nhanh chóng, giảm thời gian dừng máy.

Điều khiển và vận hành tập trung

Thay vì phải chạy đi chạy lại giữa các khu vực máy móc rộng lớn, WinCC cho phép điều khiển tập trung. Tính năng Client/Server cho phép một máy chủ thu thập dữ liệu và chia sẻ cho nhiều máy trạm (Client) đặt ở các phòng ban khác nhau (Phòng kỹ thuật, Phòng giám đốc, Phòng bảo trì) cùng giám sát song song.

Thu thập, lưu trữ và phân tích dữ liệu sản xuất

WinCC đóng vai trò là rất quan trọng. Nó lưu trữ nhiệt độ, áp suất, lưu lượng theo thời gian thực. Dữ liệu này được dùng để vẽ biểu đồ xu hướng (Trend view), giúp bộ phận kỹ thuật phân tích sự ổn định của máy móc. Ngoài ra, WinCC có thể xuất ra các báo cáo Excel (Report) về sản lượng theo ca, lượng điện năng tiêu thụ, giúp ban giám đốc tối ưu hóa chi phí vận hành.

Tích hợp với hệ thống tự động hóa Siemens

Khi sử dụng trọn bộ giải pháp: PLC S7-1500 + Biến tần G120 + WinCC TIA Portal, khả năng tích hợp là liền mạch. Các thông báo lỗi từ biến tần và PLC được tự động hiển thị trên WinCC (System Diagnostics) dưới dạng văn bản chi tiết mà không cần kỹ sư phải lập trình từng dòng thông báo lỗi, tiết kiệm hàng trăm giờ công thiết kế.

Xem thêm: Ứng dụng phần mềm WINCC trong điều khiển tự động hóa

Mua phần mềm WINCC chính hãng ở đâu?

Một thực tế tại Việt Nam là việc sử dụng các bản “bẻ khóa” (Crack) vẫn còn tồn tại. Tuy nhiên, đối với các nhà máy sản xuất, việc này tiềm ẩn rủi ro cực lớn: Hệ thống chạy không ổn định, hay bị thoát (Crash) bất ngờ, không thể kết nối với các thiết bị phần cứng mới và nghiêm trọng nhất là rủi ro pháp lý khi bị hãng kiểm tra bản quyền. Ngoài ra, phần mềm không bản quyền thường chứa mã độc, đe dọa an toàn dữ liệu sản xuất.

Vì vậy, đầu tư License WinCC chính hãng là khoản đầu tư bắt buộc cho sự ổn định lâu dài. CÔNG TY TNHH TM DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) là đơn vị uy tín chuyên cung cấp các giải pháp phần mềm và thiết bị tự động hóa Siemens chính hãng. Khi mua phần mềm WinCC tại Mạnh Tùng, khách hàng sẽ nhận được:

1. Bản quyền chính hãng (OSD/USB): Cung cấp License Key dưới dạng USB hoặc file OSD (Online Software Delivery) trực tiếp từ Siemens, đảm bảo tính pháp lý và được hãng hỗ trợ cập nhật (Update) các bản vá lỗi mới nhất.
2. Tư vấn chọn cấu hình chính xác: Đội ngũ kỹ thuật sẽ phân tích nhu cầu của bạn (Số lượng Tag, số lượng máy trạm, loại PLC kết nối) để tư vấn gói License tiết kiệm và phù hợp nhất (Ví dụ: Nên mua bản Advanced hay Professional? Mua bao nhiêu PowerTag là đủ?).
3. Dịch vụ nâng cấp (Upgrade): Hỗ trợ tư vấn lộ trình nâng cấp từ các phiên bản cũ (WinCC V7.0, V7.2) lên các phiên bản mới nhất, đảm bảo an toàn dữ liệu lịch sử.

Lời kết

Phần mềm WinCC không chỉ là công cụ hiển thị, nó là trung tâm chỉ huy của cả hệ thống sản xuất. Việc hiểu rõ bản chất, phân loại được các dòng WinCC (Classic, TIA Portal, Unified) sẽ giúp kỹ sư thiết kế được những hệ thống SCADA mạnh mẽ, linh hoạt và tối ưu chi phí. Trong kỷ nguyên số hóa, dữ liệu là tài sản. WinCC chính là công cụ khai thác tài sản đó hiệu quả nhất. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn cảnh và chuyên sâu về giải pháp HMI/SCADA hàng đầu thế giới này.

---
