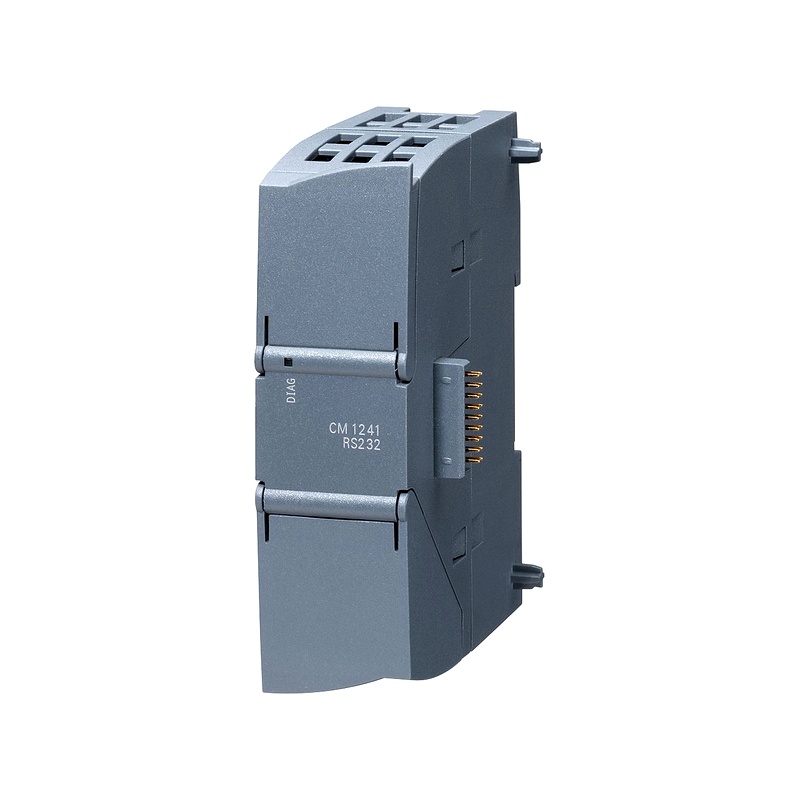

6ES7241-1AH32-0XB0 - Module S7-1200, COMMUNICATION CM 1241, RS232

6ES7241-1AH32-0XB0 - Module S7-1200, COMMUNICATION CM 1241, RS232 là một mô-đun giao tiếp (Communication Module – CM 1241) thuộc dòng SIMATIC S7-1200, được thiết kế để mở rộng khả năng truyền thông của các CPU S7-1200 thông qua giao thức RS232. Với thiết kế nhỏ gọn và hỗ trợ giao thức Freeport, mô-đun này cho phép kết nối với các thiết bị bên thứ ba như cảm biến, HMI, hoặc máy tính công nghiệp, là giải pháp lý tưởng cho các ứng dụng tự động hóa công nghiệp tại Việt Nam.

Mô-đun CM 1241 RS232 sử dụng đầu nối 9-pin D-sub (pin), hỗ trợ truyền thông điểm-điểm với tốc độ truyền dữ liệu lên đến 115.2 kbaud. Sản phẩm này phù hợp cho các ngành công nghiệp như sản xuất thực phẩm, xử lý nước thải, và tự động hóa tòa nhà, mang lại hiệu quả và độ tin cậy cao.

---

Thông số kỹ thuật và đặc điểm nổi bật

Thông số kỹ thuật

Thông số	Chi tiết
Mã sản phẩm	6ES7241-1AH32-0XB0
Loại mô-đun	CM 1241, RS232
Giao diện	RS232, 9-pin D-sub (pin, male), hỗ trợ Freeport
Tốc độ truyền dữ liệu	300 baud đến 115.2 kbaud
Nguồn cấp	DC 20.4–28.8V (từ CPU S7-1200 qua backplane bus)
Công suất tiêu thụ	0.8 W (tối đa)
Kích thước (R x C x S)	30 x 100 x 75 mm
Trọng lượng	0.15 kg
Nhiệt độ hoạt động	-20°C đến +60°C
Tương thích CPU	SIMATIC S7-1200 (CPU 1211C, 1212C, 1214C, 1215C, 1217C)
Phần mềm lập trình	TIA Portal V13 SP1 trở lên
Chứng nhận	CE, UL, cUL, FM, RCM, KC, EAC
Mã hàng hóa	85176200
Xuất xứ	Trung Quốc



---

Đặc điểm nổi bật

• Hỗ trợ giao thức Freeport: Cho phép lập trình giao thức tùy chỉnh, dễ dàng kết nối với các thiết bị bên thứ ba sử dụng RS232 như modem, máy in, hoặc cảm biến công nghiệp.

• Tốc độ truyền linh hoạt: Hỗ trợ tốc độ từ 300 baud đến 115.2 kbaud, đáp ứng các yêu cầu truyền dữ liệu đa dạng.

• Thiết kế nhỏ gọn: Chiều rộng 30 mm, dễ dàng gắn trên thanh DIN Rail bên cạnh CPU S7-1200, tiết kiệm không gian trong tủ điện.

• Tích hợp dễ dàng: Cấu hình qua TIA Portal, với các khối hàm truyền thông tích hợp, giúp giảm thời gian phát triển dự án.

• Độ bền cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt (-20°C đến +60°C), với cách ly điện đảm bảo an toàn và giảm nhiễu.

---

Ứng dụng trong các hệ thống tự động hóa tại Việt Nam

6ES7241-1AH32-0XB0 - Module S7-1200, COMMUNICATION CM 1241, RS232 được ứng dụng rộng rãi trong các ngành công nghiệp tại Việt Nam nhờ khả năng truyền thông đáng tin cậy và linh hoạt. Dưới đây là một số ví dụ thực tế:

Hệ thống giám sát dây chuyền sản xuất

Tại các nhà máy sản xuất thực phẩm ở Đồng Nai, mô-đun này kết nối CPU S7-1200 với máy in mã vạch qua RS232, truyền dữ liệu sản phẩm như mã batch hoặc ngày sản xuất, đảm bảo truy xuất nguồn gốc.

Hệ thống xử lý nước thải

Trong các trạm xử lý nước thải tại TP. Hồ Chí Minh, 6ES7241-1AH32-0XB0 được sử dụng để giao tiếp với cảm biến lưu lượng hoặc thiết bị đo pH có giao diện RS232, truyền dữ liệu về CPU để điều khiển bơm và van.

Tự động hóa tòa nhà

Tại các tòa nhà thương mại ở Hà Nội, mô-đun này kết nối CPU S7-1200 với hệ thống quản lý tòa nhà (BMS) qua giao thức RS232, hỗ trợ giám sát và điều khiển hệ thống chiếu sáng hoặc HVAC.

Công nghiệp dệt may

Trong các nhà máy dệt may tại Bình Dương, CM 1241 RS232 kết nối CPU với các thiết bị điều khiển máy dệt cũ sử dụng RS232, cho phép tích hợp vào hệ thống tự động hóa hiện đại mà không cần thay thế thiết bị.

---

Lợi ích khi sử dụng mô-đun trong dự án thực tế

Truyền thông linh hoạt

Hỗ trợ giao thức Freeport cho phép tùy chỉnh giao tiếp với các thiết bị RS232 khác nhau, tăng tính tương thích và giảm chi phí tích hợp.

Tiết kiệm không gian và chi phí

Thiết kế nhỏ gọn (30 x 100 x 75 mm) và tích hợp trực tiếp với CPU S7-1200 giúp tiết kiệm không gian tủ điện và loại bỏ nhu cầu sử dụng thiết bị truyền thông bổ sung.

Độ an toàn và tin cậy

Cách ly điện và khả năng hoạt động trong môi trường khắc nghiệt đảm bảo truyền dữ liệu ổn định, giảm nguy cơ lỗi hoặc nhiễu.

Dễ dàng cấu hình

TIA Portal cung cấp giao diện trực quan và các khối hàm truyền thông, giúp kỹ sư nhanh chóng triển khai và chẩn đoán hệ thống.

Tương thích mở rộng

Tương thích với tất cả CPU S7-1200, cho phép dễ dàng mở rộng khả năng truyền thông khi nhu cầu dự án tăng.



---

Sơ đồ đấu nối và lưu ý khi lắp đặt

Sơ đồ đấu nối

6ES7241-1AH32-0XB0 - Module S7-1200, COMMUNICATION CM 1241, RS232 sử dụng đầu nối 9-pin D-sub (pin, male) cho giao diện RS232:

• Pin 2 (RXD): Nhận dữ liệu (Receive Data).

• Pin 3 (TXD): Gửi dữ liệu (Transmit Data).

• Pin 5 (GND): Nối đất tín hiệu (Signal Ground).

• Các pin khác: DTR, RTS, CTS, v.v., tùy thuộc vào cấu hình giao thức.

• Nguồn cấp: Lấy từ CPU S7-1200 (DC 20.4–28.8V) qua backplane bus.

Lưu ý khi lắp đặt

• Kiểm tra cáp RS232: Sử dụng cáp chuẩn RS232 với chiều dài tối đa 15m để đảm bảo chất lượng tín hiệu.

• Cáp chống nhiễu: Sử dụng cáp có lớp chống nhiễu trong môi trường công nghiệp để giảm nhiễu điện từ.

• Nhiệt độ môi trường: Đặt mô-đun trong tủ điện, nhiệt độ từ -20°C đến +60°C.

• Cấu hình đúng thiết bị đối tác: Đảm bảo thiết bị RS232 bên thứ ba (như HMI, cảm biến) có cùng thông số baud rate, parity, và bit dữ liệu.

• Cập nhật firmware: Sử dụng phiên bản firmware mới nhất của CPU để đảm bảo tương thích.

---

Mua hàng và hỗ trợ kỹ thuật tại Việt Nam

6ES7241-1AH32-0XB0 - Module S7-1200, COMMUNICATION CM 1241, RS232 được phân phối chính hãng tại Việt Nam bởi CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG, đại lý ủy quyền của Siemens. Chúng tôi cam kết:

• Sản phẩm chính hãng: Đầy đủ CO/CQ, xuất xứ rõ ràng.

• Giá cạnh tranh: Báo giá ưu đãi cho các dự án công nghiệp.

• Hỗ trợ kỹ thuật: Đội ngũ kỹ sư 10+ năm kinh nghiệm hỗ trợ từ tư vấn, lập trình đến lắp đặt.

• Giao hàng nhanh: Phục vụ tại TP. Hồ Chí Minh, Hà Nội, Đà Nẵng, và các tỉnh thành khác.

---

Kết luận

6ES7241-1AH32-0XB0 - Module S7-1200, COMMUNICATION CM 1241, RS232 là giải pháp truyền thông hiệu quả, đáng tin cậy cho các hệ thống SIMATIC S7-1200 tại Việt Nam. Với hỗ trợ giao thức Freeport, thiết kế nhỏ gọn, và tích hợp dễ dàng qua TIA Portal, sản phẩm này đáp ứng nhu cầu kết nối với các thiết bị bên thứ ba trong các ứng dụng công nghiệp. Hãy lựa chọn 6ES7241-1AH32-0XB0 để nâng cao khả năng truyền thông và hiệu suất cho dự án của bạn.

---
