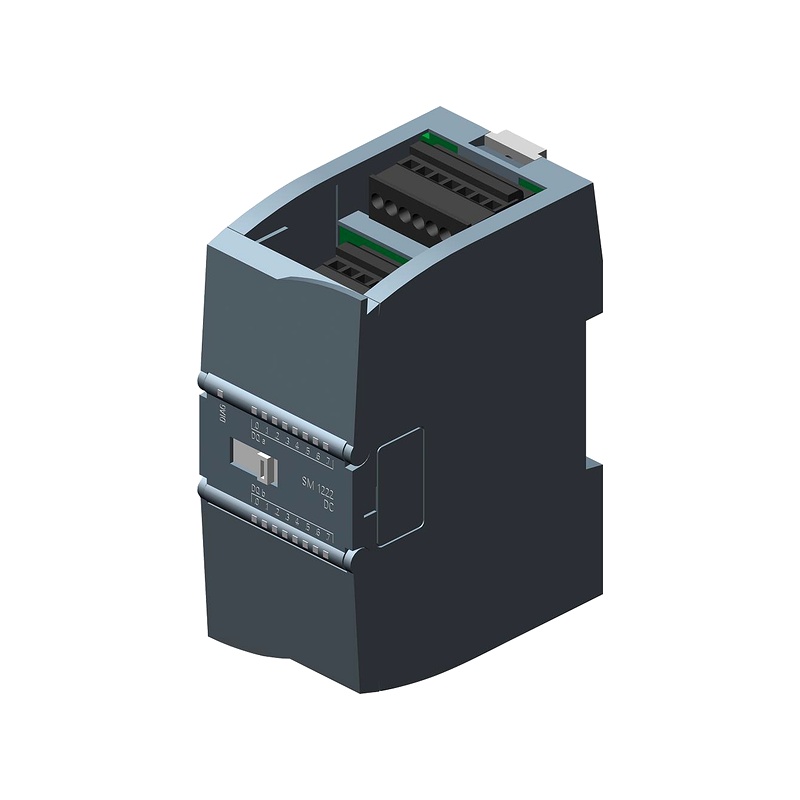

6ES7222-1BH32-0XB0 – Module S7-1200 DIGITAL OUTPUT SM 1222 16 DO
2,790,000₫ 2,430,000₫
➡ Mã sản phẩm: 6ES7222-1BH32-0XB0 – Module S7-1200 DIGITAL OUTPUT SM 1222 16 DO
➡ Thông số kỹ thuật:
SIMATIC S7-1200, DIGITAL OUTPUT SM 1222, 16 DO, 24V DC, TRANSISTOR 0.5A (6ES7222-1BH32-0XB0)
6ES7222-1BH32-0XB0 – Module S7-1200 DIGITAL OUTPUT SM 1222 16 DO
Model: 6ES7222-1BH32-0XB0 – Module S7-1200 DIGITAL OUTPUT SM 1222 16 DO
SIMATIC S7-1200, Digital output SM 1222, 16 DO, 24 V DC, transistor 0.5 A (6ES7222-1BH32-0XB0)
| Mã sản phẩm | 6ES7222-1BH32-0XB0 |
| Thông số |
SIMATIC S7-1200, Digital output SM 1222, 16 DO, 24 V DC, transistor 0.5 A
|
| Kích thước | 8,80 x 10,80 x 5,60 |
| Khối lượng | 0,220 Kg |
| Hãng sản xuất | Siemens AG |
| Xuất xứ | China |
| Bảo hành | Bảo hành chính hãng 12 tháng |
Giới thiệu tổng quan về bộ lập trình PLC S7-1200 (6ES7222-1BH32-0XB0)
Bộ điều khiển logic khả trình (PLC) S7-1200 mang lại tính linh hoạt và sức mạnh để điều khiển nhiều thiết bị đa dạng hỗ trợ các yêu cầu về điều khiển tự động. Sự kết hợp giữa thiết kế thu gọn, cấu hình linh hoạt và tập lệnh mạnh mẽ đã khiến cho S7-1200 trở thành một giải pháp hoàn hảo dành cho việc điều khiển nhiều ứng dụng đa dạng khác nhau.
Kết hợp một bộ vi xử lý, một bộ nguồn tích hợp, các mạch ngõ vào và mạch ngõ ra trong một kết cấu thu gọn, CPU trong S7-1200 đã tạo ra một PLC mạnh mẽ. Sau khi người dùng tải xuống một chương trình, CPU sẽ chứa mạch logic được yêu cầu để giám sát và điều khiển các thiết bị nằm trong ứng dụng. CPU giám sát các ngõ vào và làm thay đổi ngõ ra theo logic của chương trình người dùng, có thể bao gồm các hoạt động như logic Boolean, việc đếm, định thì, các phép toán phức hợp và việc truyền thông với các thiết bị thông minh khác.
Tính năng và dung lượng của từng dòng sản phẩm PLC S7-1200 (6ES7222-1BH32-0XB0)
| Chức năng | CPU 1211C | CPU 1212C | CPU 1214C |
| Kích thước vật lý (mm) | 90 x 100 x 75 | 110 x 100 x 75 | |
| Bộ nhớ người dùng | |||
| Bộ nhớ làm việc | 25 kB | 50 kB | |
| Bộ nhớ nạp | 1 MB | 2 MB | |
| Bộ nhớ giữ lại | 2 kB | 2 kB | |
| I/O tích hợp cục bộ | |||
| Kiểu số | 6 ngõ vào / 4 ngõ ra | 8 ngõ vào / 6 ngõ ra | 14 ngõ vào / 10 ngõ ra |
| Kiểu tương tự | 2 ngõ ra | 2 ngõ ra | 2 ngõ ra |
| Kích thước ảnh tiến trình | 1024 byte ngõ vào (I) và 1024 byte ngõ ra (Q) | ||
| Bộ nhớ bit (M) | 4096 byte | 8192 byte | |
| Độ mở rộng các module tín hiệu | Không | 2 | 8 |
| Bảng tín hiệu | 1 | ||
| Các module truyền thông | 3 (mở rộng về bên trái) | ||
| Các bộ đếm tốc độ cao | 3 | 4 | 6 |
| Đơn pha | 3 tại 100 kHz | 3 tại 100 kHz
1 tại 30 kHz |
3 tại 100 kHz
3 tại 30 kHz |
| Vuông pha | 3 tại 80 kHz | 3 tại 80 kHz
1 tại 20 kHz |
3 tại 80 kHz
3 tại 20 kHz |
| Các ngõ ra xung | 2 | ||
| Thẻ nhớ | Thẻ nhớ SIMATIC (tùy chọn) | ||
| Thời gian lưu giữ đồng hồ thời gian thực | Thông thường 10 ngày / ít nhất 6 ngày tại 400C | ||
| PROFINET | 1 cổng truyền thông Ethernet | ||
| Tốc độ thực thi tính toán thực | 18 μs/lệnh | ||
| Tốc độ thực thi Boolean | 0,1 μs/lệnh | ||
Các module mở rộng (6ES7222-1BH32-0XB0)
Bộ lập trình PLC S7 1200 được thiết kế linh hoạt cho phép người dùng có thể mở rộng thêm các tính năng bằng cách lắp thêm các module mở rộng. Nhờ đó người dùng có thể sử dụng được nhiều chức năng hơn từ những bộ lập trình.
--> Xem thêm các module mở rộng như:
- 6ES7222-1AD30-0XB0 – Module S7-1200 DIGITAL OUTPUT SB 1222 4DQ
- 6ES7222-1BD30-0XB0 – Module S7-1200 DIGITAL OUTPUT SB 1222 4DQ
- 6ES7222-1BF32-0XB0 – Module S7-1200 DIGITAL OUTPUT SM 1222 8 DO
- 6ES7222-1HF32-0XB0 – Module S7-1200 DIGITAL OUTPUT SM 1222 8DO
- 6ES7222-1BH32-0XB0 – Module S7-1200 DIGITAL OUTPUT SM 1222 16 DO
- 6ES7222-1HH32-0XB0 – Module S7-1200 DIGITAL OUTPUT SM 1222 16DO
Các chức năng nổi bật của PLC S7 1200 (6ES7222-1BH32-0XB0)
Bộ lập trình S7-1200 có thể thực hiện nhiều chức năng chẳng hạn như:
- Các chức năng cơ bản như logic nhị phân, phân bổ kết quả, lưu, đếm, tạo thời gian, tải, truyền, so sánh, dịch chuyển, xoay, tạo phần bổ sung, gọi chương trình con (với các biến cục bộ)
- Các lệnh giao tiếp tích hợp (ví dụ: giao thức USS, Modbus RTU, giao tiếp hoặc Freeport)
- Các chức năng thân thiện với người dùng như điều chế độ rộng xung, chức năng chuỗi xung, chức năng số học, số học dấu phẩy động, điều khiển vòng kín PID, chức năng nhảy, chức năng vòng lặp và chuyển đổi mã
- Các hàm toán học, ví dụ: SIN, COS, TAN, LN, EXP
- Chức năng đếm thân thiện với người dùng kết hợp với bộ đếm tích hợp và các lệnh đặc biệt cho bộ đếm tốc độ cao mở ra các lĩnh vực ứng dụng mới cho người dùng.
- Các ngắt được kích hoạt theo cạnh (được kích hoạt bằng cách tăng hoặc giảm các cạnh của tín hiệu quy trình trên đầu vào ngắt) hỗ trợ phản ứng nhanh chóng với các sự kiện của quy trình.
- Ngắt bộ đếm có thể được kích hoạt khi đạt đến điểm đặt hoặc khi hướng đếm thay đổi.
- Ngắt giao tiếp cho phép trao đổi thông tin nhanh chóng và dễ dàng với các thiết bị ngoại vi như máy in hoặc máy đọc mã vạch.
Ứng dụng của bộ lập trình PLC S7-1200
Ứng dụng trong công nghiệp và dân dụng như:
- Hệ thống băng tải
- Điều khiển đèn chiếu sáng
- Điều khiển bơm cao áp
- Máy đóng gói
- Máy in
- Máy dệt
- Máy trộn v.v…
Cấu hình chi tiết 6ES7222-1BH32-0XB0 – Module S7-1200 DIGITAL OUTPUT SM 1222 16 DO
6ES7222-1BH32-0XB0 – Module S7-1200 DIGITAL OUTPUT SM 1222 16 DO (6ES7222-1BH32-0XB0)
SIMATIC S7-1200, Digital output SM 1222, 16 DO, 24 V DC, transistor 0.5 A (6ES7222-1BH32-0XB0)
Tham khảo thêm tại đây
