So sánh chi tiết Modbus RTU và Modbus TCP

Trong lĩnh vực tự động hóa công nghiệp, Modbus là một trong những giao thức truyền thông phổ biến và lâu đời nhất, được sử dụng rộng rãi trong các hệ thống điều khiển, giám sát và thu thập dữ liệu. Mặc dù đã ra đời từ năm 1979, Modbus vẫn giữ vai trò quan trọng trong các nhà máy, hệ thống HVAC, xử lý nước, năng lượng và nhiều ứng dụng công nghiệp khác nhờ tính đơn giản, ổn định và khả năng tương thích cao.

Hiện nay, hai chuẩn Modbus được sử dụng phổ biến nhất là Modbus RTU và Modbus TCP. Cả hai đều sử dụng cùng nguyên lý trao đổi dữ liệu Modbus, tuy nhiên lại khác biệt đáng kể về hạ tầng truyền thông, tốc độ, khả năng mở rộng và ứng dụng thực tế.

Vậy Modbus RTU và Modbus TCP khác nhau như thế nào? Nên lựa chọn giao thức nào cho hệ thống của bạn? Bài viết dưới đây MTEE sẽ phân tích chuyên sâu từng khía cạnh để giúp bạn đưa ra quyết định chính xác.

Modbus là gì?

Modbus là giao thức truyền thông công nghiệp được phát triển bởi Modicon (nay thuộc Schneider Electric), cho phép các thiết bị điện tử công nghiệp trao đổi dữ liệu với nhau theo mô hình Master-Slave hoặc Client-Server.

Điểm mạnh lớn nhất của Modbus là:

• Là giao thức mở, không mất phí bản quyền.
• Dễ triển khai và lập trình.
• Hỗ trợ trên hầu hết PLC, HMI, SCADA, biến tần, cảm biến và thiết bị đo lường.
• Có khả năng tích hợp đa hãng.
• Chi phí triển khai thấp.

Hiện nay, Modbus tồn tại dưới nhiều biến thể khác nhau, trong đó phổ biến nhất là:

• Modbus RTU
• Modbus ASCII
• Modbus TCP/IP

Trong thực tế công nghiệp hiện đại, Modbus RTU và Modbus TCP chiếm phần lớn các ứng dụng truyền thông.

Tìm hiểu thêm: Modbus là gì? Giao thức truyền thông Modbus RTU, TCP, ASCII

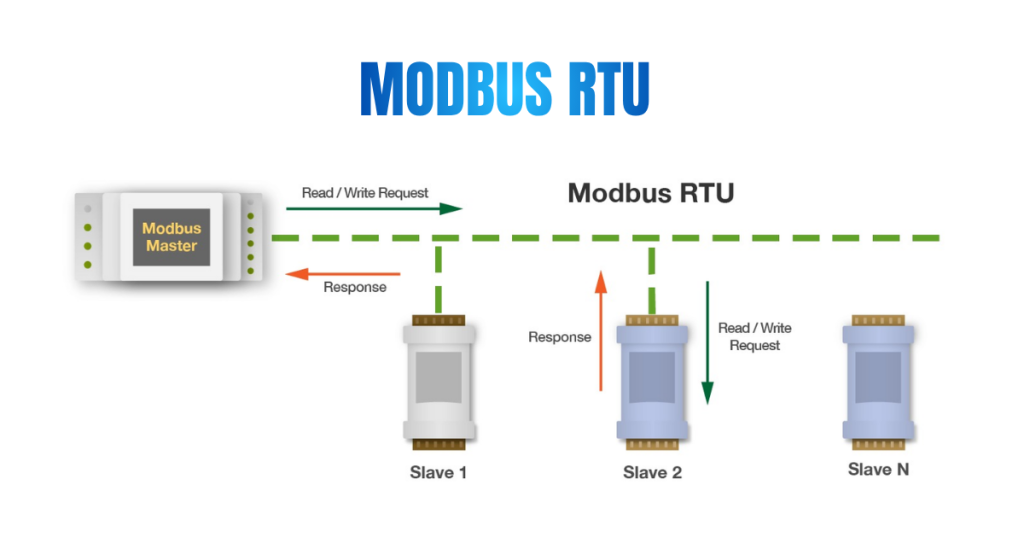

Modbus RTU là gì?

Modbus RTU (Remote Terminal Unit) là giao thức Modbus hoạt động trên lớp vật lý truyền thông nối tiếp, phổ biến nhất là chuẩn RS485.

Trong mạng Modbus RTU, một thiết bị Master sẽ gửi yêu cầu đến các thiết bị Slave thông qua đường truyền serial. Mỗi thiết bị Slave có một địa chỉ riêng biệt để nhận và phản hồi dữ liệu.

Đặc điểm của Modbus RTU

• Hoạt động trên RS232 hoặc RS485.
• Mô hình truyền thông Master-Slave.
• Địa chỉ Slave từ 1 đến 247.
• Dữ liệu được truyền ở dạng nhị phân.
• Sử dụng cơ chế kiểm tra lỗi CRC-16.
• Chỉ có một thiết bị được phép truyền tại một thời điểm.

Cấu trúc mạng Modbus RTU

Một mạng Modbus RTU tiêu chuẩn thường bao gồm:

• PLC hoặc SCADA đóng vai trò Master.
• Biến tần, cảm biến, đồng hồ điện, bộ điều khiển đóng vai trò Slave.
• Đường truyền RS485 dạng Bus.
• Điện trở kết thúc (Termination resistor).

Ví dụ:

SCADA → PLC → Biến tần → Đồng hồ điện → Cảm biến áp suất

Modbus TCP là gì?

Modbus TCP là phiên bản Modbus hoạt động trên nền tảng Ethernet và giao thức TCP/IP.

Khác với Modbus RTU, Modbus TCP sử dụng hạ tầng mạng Ethernet tiêu chuẩn, cho phép thiết bị truyền dữ liệu với tốc độ cao và kết nối trên quy mô lớn.

Đặc điểm của Modbus TCP

• Hoạt động trên Ethernet.
• Sử dụng giao thức TCP/IP.
• Mô hình Client-Server.
• Sử dụng cổng TCP Port 502.
• Không cần CRC kiểm tra lỗi riêng.
• Hỗ trợ truyền thông đồng thời nhiều kết nối.

Cấu trúc mạng Modbus TCP

Một hệ thống Modbus TCP thường bao gồm:

• SCADA/HMI/PLC làm Client.
• PLC, Remote I/O, Gateway, thiết bị đo làm Server.
• Ethernet Switch công nghiệp.
• Hạ tầng mạng LAN hoặc WAN.

Ví dụ:

SCADA → Switch Ethernet → PLC → HMI → Gateway → Remote I/O

Điểm giống nhau giữa Modbus RTU và Modbus TCP

Mặc dù khác nhau về nền tảng truyền thông, Modbus RTU và Modbus TCP vẫn có nhiều điểm tương đồng.

Sử dụng cùng mô hình dữ liệu

Cả hai đều sử dụng các vùng dữ liệu chuẩn của Modbus:

• Coil (0xxxx)
• Discrete Input (1xxxx)
• Input Register (3xxxx)
• Holding Register (4xxxx)

Ví dụ:

Thanh ghi	Chức năng
00001	Digital Output
10001	Digital Input
30001	Analog Input
40001	Holding Register

Sử dụng cùng Function Code

Một số Function Code phổ biến:

Function Code	Chức năng
01	Read Coil
02	Read Discrete Input
03	Read Holding Register
04	Read Input Register
05	Write Single Coil
06	Write Single Register
16	Write Multiple Register

Đều là giao thức mở

Cả Modbus RTU và Modbus TCP đều:

• Không mất phí bản quyền.
• Được hỗ trợ bởi hàng nghìn nhà sản xuất.
• Có khả năng tích hợp đa hãng rất tốt.

Bảng so sánh Modbus RTU và Modbus TCP

Tiêu chí	Modbus RTU	Modbus TCP
Môi trường	RS485	Ethernet
Tốc độ	Thấp	Rất cao
Khoảng cách	1200 m	100 m
Khả năng mở rộng	Trung bình	Rất lớn
Cấu hình	Khá phức tạp	Dễ dàng
Độ ổn định	Rất cao	Cao
Chống nhiễu	Xuất sắc	Tốt
Chi phí	Thấp	Cao hơn
Hạ tầng	Đơn giản	Ethernet
Truyền đồng thời	Không	Có
Tích hợp SCADA	Trung bình	Rất tốt
Ứng dụng IoT	Hạn chế	Rất phù hợp

Có thể kết hợp Modbus RTU và Modbus TCP không?

Câu trả lời là hoàn toàn có thể.

Hiện nay, phần lớn nhà máy đều sử dụng mô hình kết hợp:

• Thiết bị hiện trường sử dụng Modbus RTU.
• Hệ thống điều khiển trung tâm sử dụng Modbus TCP.

Ví dụ:

Cảm biến → RS485 Modbus RTU → Gateway → Ethernet Modbus TCP → SCADA

Giải pháp này mang lại nhiều lợi ích:

• Tận dụng thiết bị cũ.
• Giảm chi phí đầu tư.
• Dễ mở rộng.
• Kết nối được với hệ thống quản lý hiện đại.

Các thiết bị thường được sử dụng gồm:

• Modbus Gateway.
• Serial Device Server.
• Industrial IoT Gateway.
• Edge Gateway.

Kết luận

Không có giao thức nào tốt tuyệt đối, mà chỉ có giao thức phù hợp với từng ứng dụng.

Nếu bạn cần một giải pháp truyền thông ổn định, chi phí thấp, khoảng cách xa và hoạt động tốt trong môi trường công nghiệp khắc nghiệt, Modbus RTU vẫn là lựa chọn đáng tin cậy.

Nếu bạn cần tốc độ cao, khả năng mở rộng lớn, tích hợp SCADA, IIoT và hệ thống quản lý hiện đại, Modbus TCP là giải pháp tối ưu.

Trong thực tế, xu hướng phổ biến hiện nay là kết hợp cả Modbus RTU và Modbus TCP trong cùng một hệ thống, tận dụng ưu điểm của cả hai giao thức để xây dựng các hệ thống tự động hóa linh hoạt, hiệu quả và sẵn sàng cho chuyển đổi số trong công nghiệp.

---
