Tìm hiểu kiến trúc OPC UA: Client–Server, Pub/Sub, Information Model và Security

Trong kỷ nguyên công nghiệp thế hệ mới, sự cô lập về dữ liệu giữa tầng vận hành kỹ thuật và tầng quản lý công nghệ thông tin là rào cản lớn nhất. OPC UA (Open Platform Communications Unified Architecture) được phát triển nhằm mục đích xóa bỏ ranh giới này thông qua một cấu trúc có tính mở mở rộng cao, không phụ thuộc vào hệ điều hành hay phần cứng của bất kỳ nhà cung cấp nào. Đây chính là nền tảng vững chắc giúp giao thức này trở thành tiêu chuẩn công nghiệp toàn cầu, có khả năng hoạt động linh hoạt, đồng bộ từ các thiết bị chấp hành, bộ điều khiển như PLC, hệ thống giám sát SCADA cho đến các tầng quản lý cao hơn như Cloud và Edge.

Trong bài viết này Mạnh Tùng sẽ đi sâu về ứng dụng của OPC UA với PLC và SCADA: Kiến trúc kết nối và ứng dụng thực tế

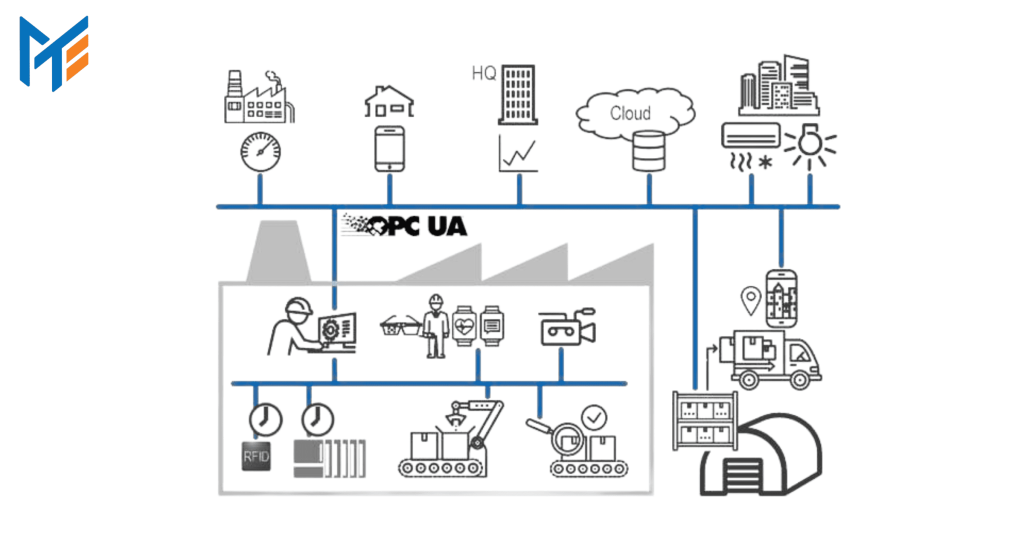

Kiến trúc tổng quan OPC UA

Trong kỷ nguyên công nghiệp thế hệ mới, sự cô lập về dữ liệu giữa tầng vận hành kỹ thuật và tầng quản lý công nghệ thông tin là rào cản lớn nhất. OPC UA (Open Platform Communications Unified Architecture) được phát triển nhằm mục đích xóa bỏ ranh giới này thông qua một cấu trúc có tính mở mở rộng cao, không phụ thuộc vào hệ điều hành hay phần cứng của bất kỳ nhà cung cấp nào.

Khác với các giao thức truyền thông công nghiệp truyền thống vốn chỉ tập trung vào việc truyền tải các chuỗi byte thô, OPC UA được thiết kế theo mô hình phân lớp hướng đối tượng. Sự phân lớp này tách biệt rõ ràng giữa tầng vận hành ứng dụng, tầng mô hình hóa dữ liệu và tầng vận chuyển vật lý. Nhờ vậy, hệ thống có khả năng tương thích ngược và sẵn sàng tích hợp các công nghệ truyền thông mới trong tương lai mà không làm thay đổi cấu trúc dữ liệu cốt lõi bên dưới.

Khi triển khai tại nhà máy, cấu trúc này giúp các kỹ sư tích hợp dễ dàng liên kết dòng dữ liệu từ thiết bị hiện trường lên các phần mềm quản trị cao cấp. Ba thành phần trọng tâm cấu thành nên sức mạnh của kiến trúc toàn diện này bao gồm:

• Kiến trúc giao tiếp linh hoạt: Hỗ trợ đồng thời cả mô hình truyền thống Client–Server lẫn mô hình hiện đại Pub/Sub nhằm tối ưu hóa băng thông cho từng kịch bản vận hành cụ thể.
• Kiến trúc dữ liệu đồng nhất: Sử dụng Information Model và Address Space để định nghĩa dữ liệu đi kèm ngữ nghĩa rõ ràng, giúp phần mềm tự động hiểu được cấu trúc của thiết bị.
• Kiến trúc bảo mật tích hợp: Triển khai mô hình OPC UA Security Model với các tiêu chuẩn mã hóa cấp quân sự, bảo vệ toàn vẹn luồng dữ liệu ngay từ cấp độ phần cứng hiện trường.

Xem thêm: OPC UA là gì? Kiến trúc, nguyên lý hoạt động và ứng dụng trong công nghiệp

Mô hình Client–Server trong OPC UA

Đây là mô hình truyền thông cơ bản, có lịch sử phát triển lâu đời và đang được áp dụng phổ biến nhất trong các giải pháp tự động hóa hiện nay. Trong cấu trúc phân cấp truyền thống của nhà máy thông minh, các thiết bị điều khiển cấp dưới như bộ điều khiển lập trình PLC hoặc thiết bị phần cứng hiện trường thường đóng vai trò là OPC UA Server. Ngược lại, các hệ thống thu thập dữ liệu và giám sát điều khiển trung tâm như SCADA, phần mềm MES, phần mềm ERP hoặc các công cụ phân tích sẽ đóng vai trò là OPC UA Client.

Cơ chế hoạt động

Mô hình này vận hành dựa trên các mối liên kết logic chặt chẽ, được thiết lập thông qua các bước kết nối phiên rõ ràng:

• Client gửi yêu cầu (Request): Thiết bị Client chủ động thiết lập một kênh kết nối an toàn đến Server, sau đó gửi các thông điệp yêu cầu cụ thể như đọc dữ liệu (Read), ghi giá trị xuống thiết bị (Write), hoặc tạo các yêu cầu giám sát đặc biệt (Subscribe).
• Server xử lý và phản hồi (Response): Khi nhận được thông điệp từ kênh kết nối, OPC UA Server tiến hành xác thực quyền truy cập của Client, truy xuất vào vùng nhớ vật lý để thực thi lệnh và gửi gói tin phản hồi chứa dữ liệu hoặc trạng thái thực thi trở lại cho Client.
• Duy trì cơ chế Subscription: Để tối ưu hóa quá trình truyền tin, Client có thể thiết lập và duy trì một Subscription trên Server. Thay vì liên tục gửi lệnh hỏi vòng (polling) làm tiêu tốn băng thông, Server sẽ tự động theo dõi các Node dữ liệu được chỉ định và chỉ truyền dữ liệu về cho Client khi xảy ra sự thay đổi giá trị vượt quá ngưỡng quy định hoặc theo một chu kỳ thời gian được cấu hình sẵn.

Nhìn vào nguyên lý vận hành này, chúng ta dễ dàng liên tưởng đến cơ chế hoạt động tương đồng giữa thiết bị Master và Slave hoặc cơ chế Client – Server trong giao thức Modbus TCP. Tuy nhiên, OPC UA đã nâng cấp cơ chế này lên một tầm cao mới nhờ khả năng quản lý kết nối thông minh và bảo mật vượt trội.

Ưu điểm

• Phản hồi hai chiều xác thực: Cơ chế Request/Response đảm bảo rằng mọi thông điệp gửi đi đều nhận được phản hồi xác nhận rõ ràng, giúp hệ thống kiểm soát chính xác trạng thái thành công hoặc thất bại của lệnh điều khiển.
• Tương thích hoàn hảo với hệ thống giám sát: Cực kỳ thích hợp cho các ứng dụng giao diện người máy HMI, hệ thống giám sát SCADA và quản lý sản xuất MES, nơi các kỹ sư vận hành cần tương tác trực tiếp và liên tục với thiết bị.
• Bảo mật tích hợp mạnh mẽ: Hỗ trợ xác thực đa tầng bằng tài khoản người dùng (User Token), chứng chỉ số thiết bị (Certificate) và các thuật toán mã hóa dữ liệu đầu cuối cao cấp nhằm ngăn chặn hoàn toàn nguy cơ rò rỉ thông tin.

Hạn chế

• Hạn chế về khả năng mở rộng quy mô lớn: Khi số lượng Client tăng lên quá cao hoặc cần truyền tải dữ liệu với tốc độ siêu cao, việc mỗi Client duy trì một kết nối riêng biệt sẽ gây áp lực lớn lên tài nguyên xử lý của CPU và làm cạn kiệt băng thông mạng mạng nội bộ.
• Phụ thuộc vào kết nối phiên (session-oriented): Việc duy trì liên tục trạng thái kết nối yêu cầu một hạ tầng mạng có độ ổn định cao. Bất kỳ sự cố gián đoạn mạng nào cũng đòi hỏi quy trình khởi tạo lại phiên kết nối phức tạp, gây trễ cho việc cập nhật dữ liệu tức thời.

Mô hình Pub/Sub – Xu hướng OPC UA cho IIoT

Nhằm đáp ứng xu hướng phát triển mạnh mẽ của Internet vạn vật trong công nghiệp (IIoT), điện toán biên (Edge Computing) và truyền thông đám mây (Cloud), tổ chức OPC Foundation đã tích hợp thêm mô hình Publish/Subscribe (Pub/Sub) vào tiêu chuẩn phần lõi. Đây là bước đột phá công nghệ giúp phá bỏ giới hạn của cấu trúc Client-Server truyền thống, chuyển dịch hệ thống tự động hóa hướng tới một mạng lưới phân tán, linh hoạt và có tính mở rộng không giới hạn.

Cơ chế hoạt động

Mô hình Pub/Sub loại bỏ hoàn toàn sự ràng buộc trực tiếp giữa thiết bị gửi và thiết bị nhận dữ liệu thông qua cơ chế phi tập trung:

• Publisher (Nhà xuất bản): Thiết bị nguồn (ví dụ như các cảm biến thông minh hoặc bộ điều khiển biên) thực hiện việc thu thập dữ liệu, đóng gói thông tin và chủ động gửi ra ngoài mạng dưới dạng các gói tin quảng bá rộng rãi (broadcast) hoặc gửi đến một nhóm địa chỉ xác định (multicast/broker). Publisher hoàn toàn không quan tâm và không cần biết những thiết bị nào sẽ nhận dữ liệu này.
• Subscriber (Nhà đăng ký): Các ứng dụng tiêu thụ dữ liệu (như phần mềm phân tích dữ liệu lớn trên điện toán đám mây, ứng dụng lưu trữ lịch sử) chỉ cần đăng ký lắng nghe các chủ đề dữ liệu phù hợp với nhu cầu. Subscriber tiếp nhận thông tin từ luồng truyền chung mà không cần phải thiết lập hay duy trì bất kỳ kết nối vật lý trực tiếp nào tới Publisher.
• Không có phiên kết nối (session-less): Việc loại bỏ hoàn toàn các thủ tục thiết lập phiên phức tạp giúp giảm tải tối đa cho phần cứng thiết bị, cho phép luồng dữ liệu được luân chuyển tự do và liên tục trong mạng công nghiệp.

Ưu điểm

• Tốc độ truyền tải vượt trội: Bằng cách loại bỏ gói tin yêu cầu từ phía nhận, băng thông mạng được giải phóng tối đa, giúp tốc độ cập nhật dữ liệu đạt hiệu suất cực cao.
• Tối ưu hóa thời gian thực: Giảm thiểu độ trễ xuống mức cực thấp, kết hợp hoàn hảo với công nghệ mạng nhạy thời gian TSN (Time-Sensitive Networking) để phục vụ các bài toán điều khiển chuyển động đòi hỏi tính đồng bộ chu kỳ nghiêm ngặt.
• Tích hợp sẵn sàng với hệ sinh thái Cloud: Hỗ trợ các giao thức truyền tin tiêu chuẩn của mạng Internet như MQTT và AMQP, cho phép đẩy trực tiếp dữ liệu từ nhà xưởng lên các nền tảng đám mây lớn mà không cần thông qua máy tính nhúng trung gian.

So sánh nhanh Client–Server và Pub/Sub

Đặc tính so sánh	Mô hình Client–Server	Mô hình Pub/Sub
Cơ chế truyền thông	Dựa trên yêu cầu và phản hồi (Request/Response)	Gửi dữ liệu theo chủ đề hoặc nhóm định sẵn (Publish)
Quản lý kết nối	Bắt buộc phải thiết lập và mở kết nối phiên (Session)	Hoạt động không cần kết nối phiên trực tiếp (Session-less)
Ứng dụng tiêu biểu	Phù hợp cho hệ thống giám sát tại trung tâm như SCADA, HMI, MES	Tối ưu cho hạ tầng IIoT toàn cầu, Điện toán đám mây, Mạng TSN
Khả năng mở rộng	Bị giới hạn bởi năng lực xử lý kết nối của Server	Mở rộng không giới hạn số lượng thiết bị nhận dữ liệu

Information Model trong OPC UA

Một trong những đặc tính vượt trội khiến OPC UA hoàn toàn khác biệt và vượt qua các giao thức truyền thông truyền thống như Modbus, Profinet hay Ethernet/IP chính là khái niệm Information Model (Mô hình thông tin). Trong các hệ thống cũ, dữ liệu được truyền đi chỉ là những con số thô độc lập, ví dụ như một giá trị số nguyên nằm tại địa chỉ thanh ghi cụ thể. Để hiểu được giá trị đó đại diện cho cái gì, kỹ sư bắt buộc phải tra cứu tài liệu kỹ thuật theo cách thủ công.

OPC UA giải quyết triệt để bài toán này bằng cách đính kèm ngữ nghĩa, cấu trúc và mối quan hệ logic vào ngay trong chính gói dữ liệu được truyền đi. Khi một hệ thống SCADA kết nối tới thiết bị, nó không chỉ đọc được một con số, mà còn tự động nhận biết được đó là dữ liệu của một cụm thiết bị cụ thể với đầy đủ các thuộc tính liên quan. Đây chính là viên gạch nền tảng cốt lõi để xây dựng nên các mô hình bản sao kỹ thuật số (Digital Twin) trong các nhà máy thông minh hiện đại.

Các thành phần cấu trúc chính

Information Model được xây dựng dựa trên sự liên kết chặt chẽ của các thành phần hướng đối tượng sau:

• 4.1 Node (Nút dữ liệu): Đây là phần tử cấu trúc nhỏ nhất và là đơn vị cơ bản cấu thành nên không gian dữ liệu của OPC UA. Mỗi Node được cấp một mã nhận diện duy nhất gọi là NodeId, giúp hệ thống định vị chính xác vị trí của nó mà không bị nhầm lẫn.
• 4.2 Object (Đối tượng): Đại diện cho một thực thể vật lý hoặc logic tồn tại trong nhà xưởng sản xuất, ví dụ như một động cơ, một cụm cảm biến áp suất, hoặc thậm chí là toàn bộ một dây chuyền đóng gói sản phẩm.
• 4.3 Variable (Biến số): Chứa đựng các giá trị dữ liệu thực tế đang vận hành của đối tượng. Ví dụ, một Object cảm biến sẽ sở hữu các Variable tương ứng như giá trị áp suất thực thời, giới hạn cảnh báo mức cao, trạng thái hoạt động hoặc mã báo lỗi hệ thống.
• 4.4 DataType (Kiểu dữ liệu): Định nghĩa rõ ràng định dạng cấu trúc của biến số như số nguyên (Int), số thực (Float), logic (Boolean), chuỗi ký tự (String) hoặc các kiểu dữ liệu cấu trúc phức tạp do người dùng tự thiết lập nhằm đảm bảo tính đồng bộ dữ liệu giữa các hệ thống khác nhau.
• 4.5 Method (Phương thức): Cho phép các phần mềm quản lý cấp trên thực hiện lệnh gọi hàm trực tiếp để ra lệnh cho thiết bị phần cứng thực thi một tác vụ cụ thể, ví dụ như kích hoạt lệnh Reset lỗi, lệnh căn chỉnh thang đo cảm biến hoặc khởi động chu kỳ bảo dưỡng tự động.

Address Space và Namespace

Để tổ chức và quản lý hàng vạn Node dữ liệu một cách khoa học, OPC UA sử dụng cấu trúc phân cấp cây thư mục thông minh, tương tự như cách hệ điều hành máy tính quản lý các tập tin và thư mục.

Address Space (Không gian địa chỉ)

Address Space chính là toàn bộ không gian bản đồ dữ liệu được lưu trữ và vận hành bên trong một cấu hình OPC UA Server. Nó trực quan hóa toàn bộ cấu trúc phần cứng và phần mềm của hệ thống dưới dạng một cây phân cấp logic. Khi một phần mềm Client kết nối vào hệ thống, nó sẽ thực hiện tính năng duyệt tìm tự động (Browsing) để tự khám phá toàn bộ các Object, Variable và Method có mặt trên Server mà không cần người kỹ sư phải cấu hình nhập tay từng địa chỉ tag như các công nghệ cũ.

Namespace (Không gian tên)

Khi tích hợp một hệ thống quy mô lớn gồm nhiều thiết bị từ nhiều hãng sản xuất khác nhau, việc trùng lặp tên gọi của các thẻ dữ liệu là điều rất dễ xảy ra. Namespace được sinh ra để giải quyết triệt để vấn đề xung đột này bằng cách phân chia không gian địa chỉ thành các vùng định danh riêng biệt dựa trên chỉ số Index:

• Namespace 0: Không gian mặc định cố định, chứa toàn bộ các định nghĩa tiêu chuẩn, các kiểu dữ liệu nền tảng do tổ chức toàn cầu OPC Foundation ban hành.
• Namespace 1: Thường được dành riêng cho các nhà sản xuất phần cứng và thiết bị gốc như Siemens, Yaskawa, Mitsubishi Electric, Beckhoff… để định nghĩa các thuộc tính đặc thù riêng cho dòng sản phẩm của họ.
• Namespace 2+: Vùng không gian mở dành riêng cho các kỹ sư tích hợp hệ thống hoặc người dùng cuối tự cấu hình, định nghĩa cấu trúc máy móc theo nhu cầu thực tế của nhà máy.

Cơ chế Namespace đảm bảo rằng hai thẻ dữ liệu có cùng tên gọi được tạo ra bởi hai nhà cung cấp thiết bị khác nhau vẫn có thể cùng tồn tại song song trong một hệ thống giám sát trung tâm mà không gây ra bất kỳ sự xung đột hay lỗi ghi đè dữ liệu nào.

OPC UA Security – bảo mật tích hợp đa lớp

Trong quá khứ, các giao thức công nghiệp như OPC DA hay Modbus hoàn toàn không có khả năng tự bảo vệ, do chúng được thiết kế để chạy trong các mạng nội bộ cô lập. Khi kết nối nhà máy với mạng Internet, các hệ thống này trở nên cực kỳ tổn thương trước các cuộc tấn công mạng. OPC UA đã thay đổi hoàn toàn cục diện này bằng cách tích hợp sẵn một kiến trúc bảo mật toàn diện sâu vào trong các lớp giao thức, bảo vệ hệ thống dựa trên các trụ cột chính sau:

• Xác thực nâng cao (Authentication): Kiểm soát nghiêm ngặt danh tính truy cập ở cả cấp độ thiết bị và người dùng thông qua hệ thống tài khoản bảo mật hoặc sử dụng chứng chỉ mã hóa kỹ thuật số X.509 để đảm bảo chỉ những thiết bị được cấp phép mới có quyền tham gia vào mạng lưới truyền thông.
• Phân quyền chi tiết (Authorization): Cung cấp khả năng cấu hình phân quyền truy cập chi tiết đến từng Node dữ liệu cụ thể trong Address Space. Một tài khoản của nhân viên vận hành có thể chỉ có quyền đọc giá trị, trong khi tài khoản của kỹ sư hệ thống mới được cấp quyền ghi hoặc gọi các Method cấu hình.
• Mã hóa đầu cuối (Encryption): Toàn bộ gói tin dữ liệu luân chuyển trên đường truyền đều được mã hóa bằng các thuật toán mã hóa tiên tiến nhất hiện nay như AES-128, AES-256 hay RSA, biến các thông tin nhạy cảm thành các chuỗi ký tự vô nghĩa đối với các thiết bị nghe lén trên mạng.
• Chữ ký số xác thực (Signing): Áp dụng công nghệ chữ ký điện tử cho từng gói tin để đảm bảo tính vẹn toàn của dữ liệu, giúp phía nhận phát hiện ngay lập tức nếu gói tin có dấu hiệu bị can thiệp, chỉnh sửa hoặc giả mạo trong quá trình truyền tải.
• Giám sát hệ thống (Auditing): Tự động ghi chép nhật ký vận hành chi tiết về mọi hành vi truy cập, thay đổi giá trị hoặc cấu hình hệ thống, tạo cơ sở dữ liệu tin cậy để phục vụ công tác điều tra và khắc phục sự cố an ninh thông tin.

Nhờ có lá chắn bảo mật kiên cố này, dữ liệu từ các bộ điều khiển PLC dưới tầng sản xuất có thể được truyền tải một cách an toàn tuyệt đối xuyên qua môi trường Internet, kết nối trực tiếp với các trung tâm dữ liệu đám mây từ xa mà không cần lo ngại về rủi ro mất an toàn thông tin.

Xem thêm: Tìm hiểu kiến trúc OPC UA: Client–Server, Pub/Sub, Information Model và Security

Kết luận

Qua những nội dung chi tiết vừa phân tích ở trên, chúng ta có thể thấy rõ rằng kiến trúc lõi của OPC UA không đơn thuần là một giao thức trao đổi dữ liệu thay thế cho các công nghệ cũ. Nó thực chất là một hệ sinh thái kiến trúc thông tin hoàn chỉnh, sở hữu khả năng mô tả thế giới máy móc một cách có ngữ nghĩa, tích hợp lá chắn bảo mật đa lớp vững chắc và sẵn sàng thích ứng với mọi mô hình kết nối hiện đại từ Client-Server đến Pub/Sub.

---
