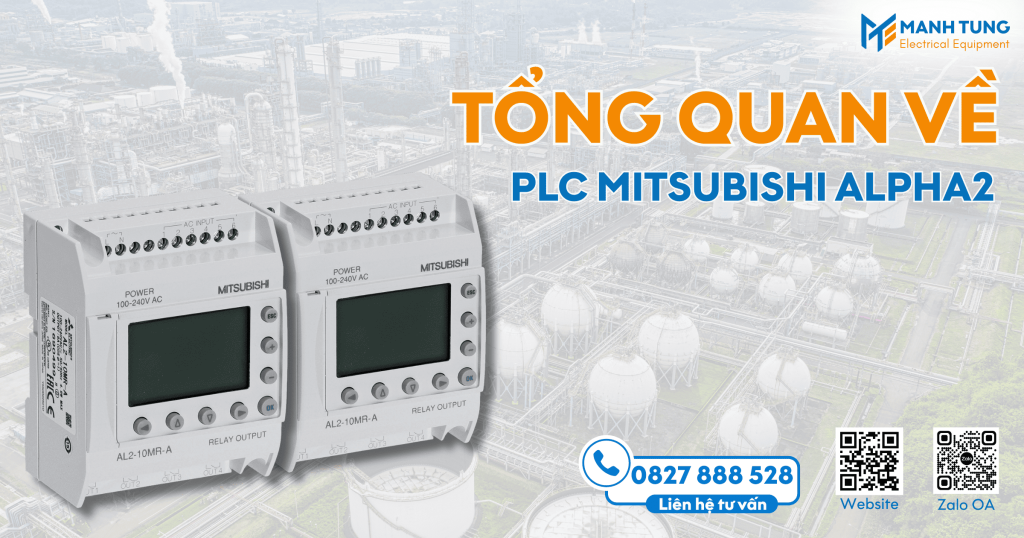

Tổng quan về PLC Mitsubishi ALPHA2 mới nhất

Trong thực tế thi công điện công nghiệp và dân dụng, không phải dự án nào cũng đòi hỏi những hệ thống xử lý thuật toán phức tạp. Đối với các ứng dụng quy mô nhỏ, việc sử dụng các thiết bị điều khiển cấp cao thường dẫn đến sự lãng phí ngân sách không cần thiết. Ngược lại, nếu thiết kế tủ điện hoàn toàn bằng rơ le trung gian và bộ định thời cơ học, hệ thống sẽ trở nên rối rắm, chiếm nhiều diện tích và cực kỳ khó khăn khi cần thay đổi nguyên lý hoạt động. Nhằm lấp đầy khoảng trống kỹ thuật này, Mitsubishi Electric đã phát triển dòng bộ lập trình vi mô PLC Mitsubishi ALPHA2. Thiết bị này mang đến một giải pháp điều khiển cực kỳ thông minh, nhỏ gọn và thân thiện với người dùng, giúp đơn giản hóa mọi bài toán tự động hóa cơ bản.

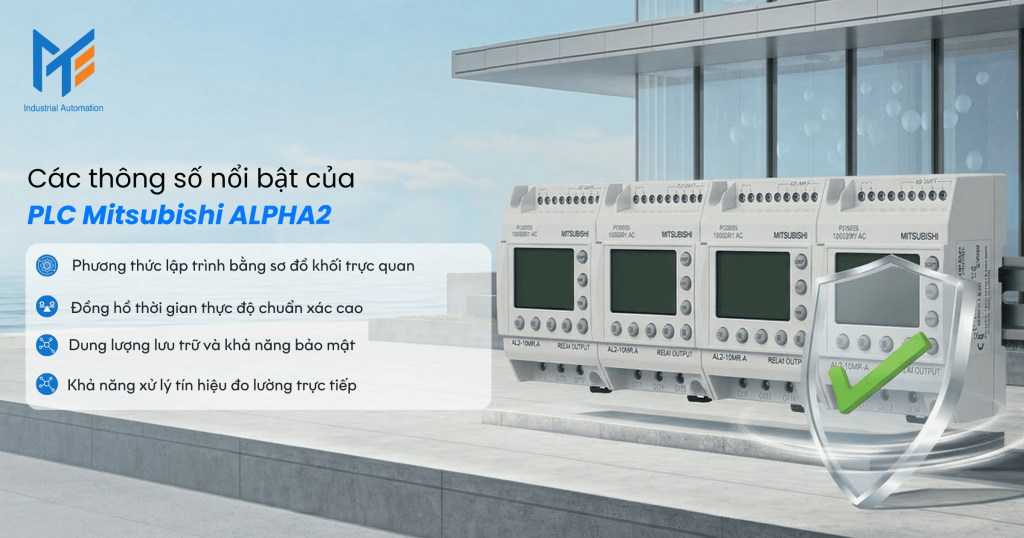

Các thông số nổi bật của PLC Mitsubishi ALPHA2

Dù được xếp vào phân khúc vi điều khiển cỡ nhỏ, nền tảng kỹ thuật của dòng máy này vẫn đáp ứng trọn vẹn các tiêu chuẩn khắt khe nhất của môi trường sản xuất.

Phương thức lập trình bằng sơ đồ khối trực quan

Thay vì sử dụng ngôn ngữ hình thang vốn đòi hỏi nền tảng kiến thức lập trình chuyên sâu, ALPHA2 vận hành hoàn toàn dựa trên ngôn ngữ sơ đồ khối chức năng. Môi trường phần mềm cung cấp sẵn các khối logic cơ bản như khối AND, khối OR, khối đếm sản phẩm, khối định thời gian trễ. Kỹ sư chỉ cần thao tác kéo thả và nối các khối này lại với nhau trên màn hình để tạo thành một chu trình chạy máy hoàn chỉnh. Phương pháp này vô cùng dễ hiểu, giúp ngay cả những nhân viên kỹ thuật mới vào nghề cũng có thể nhanh chóng làm chủ thiết bị.

Đồng hồ thời gian thực độ chuẩn xác cao

Một tính năng vô cùng giá trị được nhà sản xuất tích hợp sẵn vào phần cứng là mạch đồng hồ thời gian thực. Mạch đồng hồ này cho phép thiết bị vận hành các cơ cấu cơ khí theo một lịch trình được cài đặt sẵn vô cùng chi tiết. Người dùng có thể thiết lập lệnh bật tắt thiết bị theo từng phút, từng giờ, các ngày cụ thể trong tuần hoặc thiết lập chu kỳ nghỉ lễ dài ngày. Tính năng này hoạt động độc lập và cực kỳ ổn định, vượt trội hoàn toàn so với các bộ hẹn giờ cơ học dễ bị chạy sai giờ khi điện lưới chập chờn.

Dung lượng lưu trữ và khả năng bảo mật

Khối lượng bộ nhớ nội bộ của thiết bị cho phép lưu trữ tối đa 200 khối chức năng logic. Con số này hoàn toàn dư dả để giải quyết các bài toán tự động hóa vi mô phức tạp. Dữ liệu chương trình được ghi vào bộ nhớ điện tĩnh, đảm bảo mã lệnh luôn được giữ nguyên vẹn kể cả khi thiết bị không được cấp điện trong nhiều tháng liền. Đồng thời, máy cung cấp tính năng khóa bảo vệ bằng mật khẩu nhiều lớp, ngăn chặn triệt để các hành vi thay đổi thông số máy móc từ những người không có chuyên môn, giúp bảo vệ an toàn cho quy trình công nghệ của doanh nghiệp.

Khả năng xử lý tín hiệu đo lường trực tiếp

Khác với các dòng máy phải mua thêm bo mạch mở rộng đắt đỏ để đọc cảm biến, một số mã sản phẩm cụ thể của dòng ALPHA2 được thiết kế để tự động chuyển đổi các chân nhận tín hiệu kỹ thuật số thành các kênh đọc điện áp. Thiết bị có thể tiếp nhận và xử lý tín hiệu điện áp từ 0 đến 10V với độ phân giải 8 bit. Nhờ đó, tủ điện có thể giao tiếp trực tiếp với các cảm biến đo nhiệt độ, đo độ ẩm hay cảm biến mức nước để thực hiện các thuật toán điều khiển tuyến tính đơn giản.

Một số mã PLC Mitsubishi ALPHA2 phổ biến hiện nay

Để đáp ứng linh hoạt các điều kiện cấp nguồn và khối lượng thiết bị ngoại vi khác nhau, dải sản phẩm này được chia thành nhiều cấu hình. Ký hiệu chữ A ở cuối mã sản phẩm biểu thị thiết bị dùng trực tiếp điện lưới xoay chiều, trong khi ký hiệu chữ D biểu thị thiết bị dùng nguồn điện một chiều an toàn.

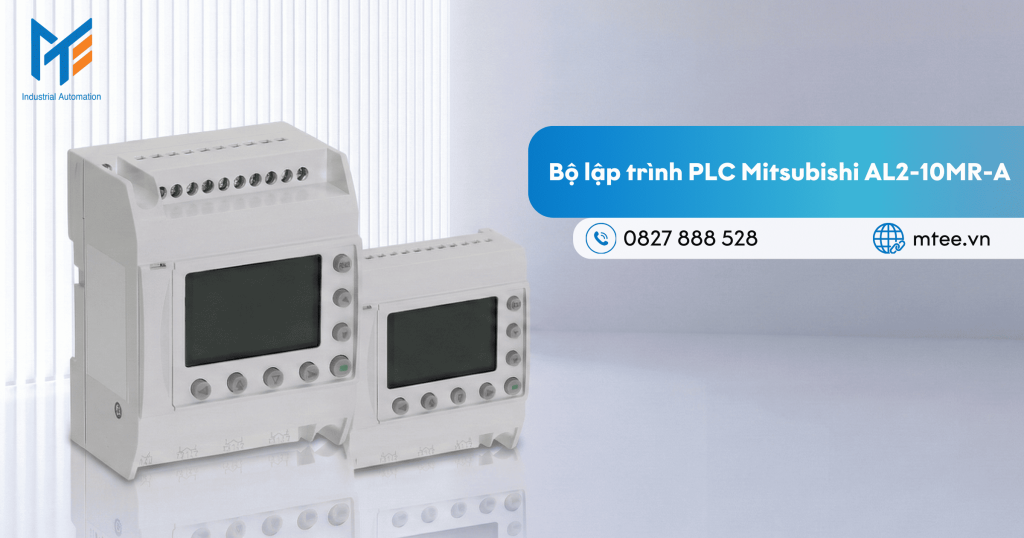

PLC Mitsubishi AL2-10MR-A

Đây là khối điều khiển sở hữu kích thước nhỏ nhắn nhất, mang lại sự tiện dụng tối đa cho các tủ điện dân dụng hoặc trạm máy không trang bị bộ đổi nguồn điện áp thấp.

• Chi tiết phần cứng: Thiết bị có tổng cộng 10 chân đấu nối, phân bổ thành 6 chân nhận tín hiệu xoay chiều và 4 chân xuất lệnh dạng rơ le. Mức điện áp vận hành trải rộng từ 100V đến 240V.
• Đặc tính kỹ thuật: Do sử dụng điện lưới trực tiếp, các ngõ vào chỉ ghi nhận trạng thái có điện hoặc mất điện 220V. Cụm ngõ ra rơ le được gia cố rất chắc chắn, cho phép đóng ngắt dòng điện tải lên đến 8A, đủ sức kích hoạt trực tiếp các bóng đèn pha công suất lớn hoặc cuộn hút của các khối khởi động từ tải nặng.
• Ứng dụng tiêu biểu: AL2-10MR-A phục vụ cho các hệ thống chiếu sáng cảnh quan công cộng, trạm điều khiển đóng mở cổng cơ quan tự động hoặc tủ cấp nguồn luân phiên cho cụm máy bơm giếng khoan.

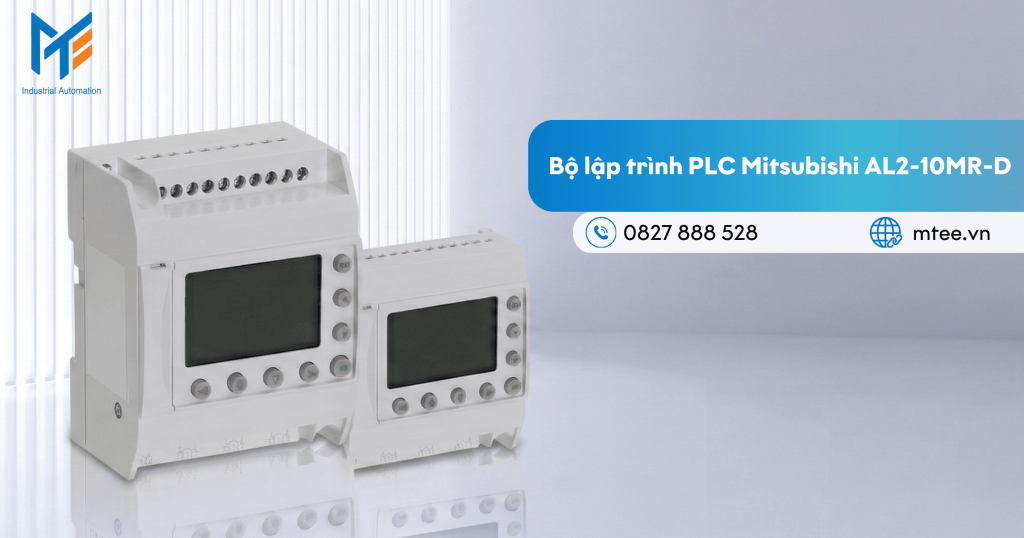

PLC Mitsubishi AL2-10MR-D

Sở hữu cùng kích thước với phiên bản xoay chiều nhưng cấu hình này lại mang đặc tính kỹ thuật hoàn toàn khác biệt, hướng tới các ứng dụng đo lường công nghiệp.

• Chi tiết phần cứng: Bao gồm 6 ngõ vào nhận tín hiệu và 4 ngõ ra rơ le. Điện áp yêu cầu cấp cho vi mạch hoạt động là 24V một chiều.
• Đặc tính kỹ thuật: Điểm làm nên giá trị của thiết bị này là khả năng biến đổi chức năng của toàn bộ 6 chân ngõ vào. Kỹ sư có thể cấu hình để các chân này đọc trực tiếp tín hiệu điện áp tương tự từ cảm biến. Điều này biến một khối rơ le thông minh cơ bản thành một bộ điều khiển quá trình siêu nhỏ.
• Ứng dụng tiêu biểu: AL2-10MR-D Thường xuyên được sử dụng trong các hệ thống lò ấp trứng tự động kiểm soát nhiệt độ, tủ điện giám sát kho lạnh mini hoặc các bồn khuấy trộn hóa chất cần đo lường mức chất lỏng liên tục.

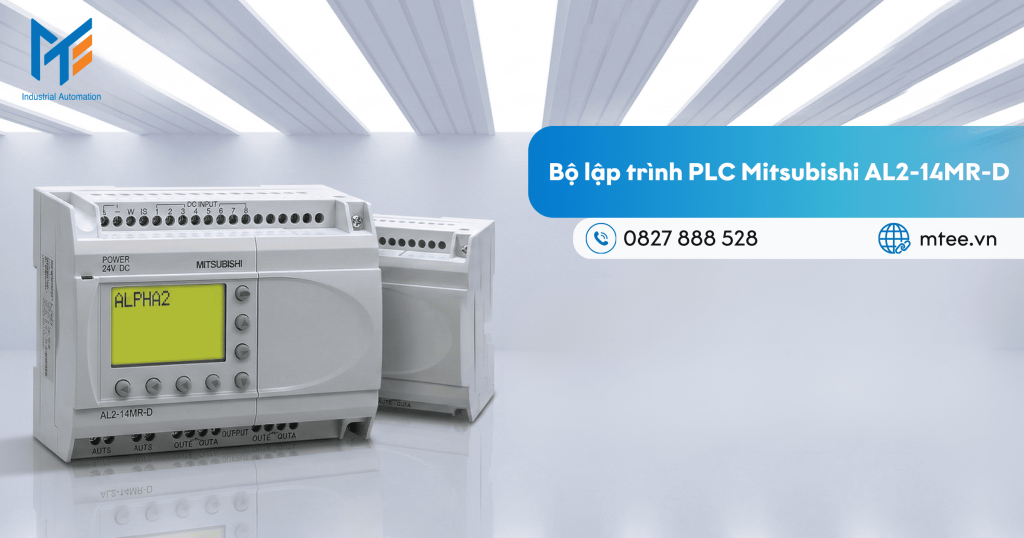

PLC Mitsubishi AL2-14MR-D

Một giải pháp nâng cấp nhẹ về số lượng cổng giao tiếp nhằm đáp ứng các hệ thống máy móc cần thu thập thêm nhiều thông số đo lường xung quanh.

• Chi tiết phần cứng: Thiết bị cung cấp tổng cộng 14 cực đấu nối, trong đó có 8 cực nhận tín hiệu và 6 cực xuất lệnh rơ le chịu tải 8A. Điện áp cấp nguồn là 24V một chiều.
• Đặc tính kỹ thuật: Tương tự như mã 10MR-D, tất cả 8 chân ngõ vào của thiết bị này đều có khả năng tiếp nhận và xử lý tín hiệu đo lường dạng điện áp. Lượng ngõ ra rơ le được tăng cường giúp người dùng có thể phân bổ nguồn điện độc lập để điều khiển cùng lúc nhiều van khí nén, động cơ nhỏ và hệ thống đèn còi cảnh báo.
• Ứng dụng tiêu biểu: AL2-14MR-D là trung tâm xử lý lý tưởng cho các cụm công nghiệp cỡ nhỏ, hệ thống tưới tiêu nhỏ giọt trong các trang trại hoặc các máy ép phế liệu bán tự động cần kiểm soát nhiều công tắc hành trình cơ khí.

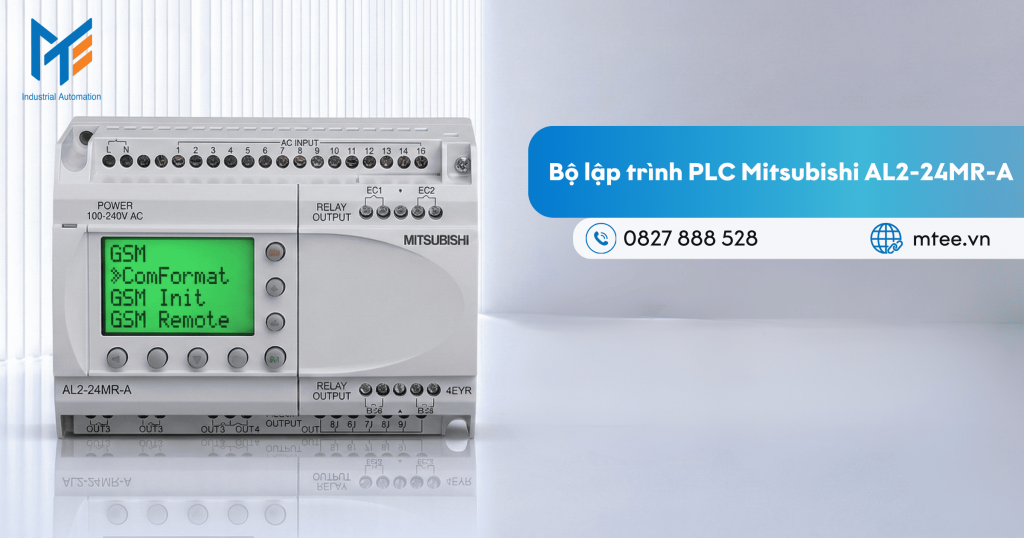

PLC Mitsubishi AL2-24MR-A

Khối rơ le thông minh có dung lượng chân kết nối lớn nhất trong nhóm sử dụng điện áp xoay chiều, chuyên trị các hạ tầng cơ điện dân dụng phức tạp.

• Chi tiết phần cứng: Trang bị lên đến 24 điểm đấu nối vật lý, bao gồm 15 ngõ vào kỹ thuật số dùng điện lưới và 9 ngõ ra rơ le tải trọng cao.
• Đặc tính kỹ thuật: Sự tích hợp lượng lớn các chân nhận tín hiệu điện xoay chiều giúp tủ điện có thể thu thập trạng thái trực tiếp từ các phao báo mức nước, các nút nhấn thao tác tại chỗ mà không cần tốn tiền mua thêm bất kỳ bộ nguồn chuyển đổi nào. Mạch in bên trong được thiết kế để tản nhiệt tốt khi toàn bộ 9 ngõ ra cùng đóng mạch.
• Ứng dụng tiêu biểu: AL2-24MR-A xuất hiện phổ biến trong các hệ thống tủ điều khiển mạng lưới quạt hút khói tầng hầm, tủ điện hệ thống bơm chữa cháy dự phòng tại các chung cư, hoặc hệ thống thang tời hàng hóa luân phiên giữa các tầng.

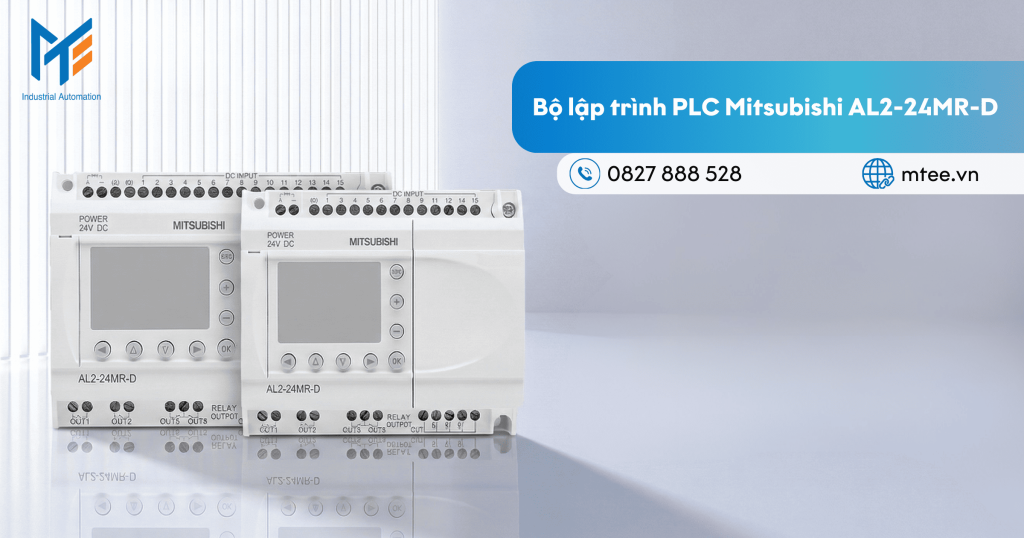

PLC Mitsubishi AL2-24MR-D

Sức mạnh tối thượng của dải sản phẩm vi điều khiển, hội tụ không gian kết nối rộng lớn và năng lực xử lý tín hiệu chuyên sâu.

• Chi tiết phần cứng: Khối lượng cổng giao tiếp đạt mức tối đa với 15 ngõ vào và 9 ngõ ra rơ le. Điện áp vận hành tiêu chuẩn là 24V một chiều nhằm đảm bảo an toàn chống giật.
• Đặc tính kỹ thuật: Trong cụm 15 ngõ vào, nhà sản xuất thiết kế riêng 8 chân có khả năng chuyển đổi thành kênh đọc tín hiệu đo lường tuyến tính. Hơn thế nữa, đây là mã cấu hình hiếm hoi cho phép người dùng ghép nối thêm các mô đun mở rộng ở bên hông máy để gia tăng thêm số lượng chân xuất nhập tín hiệu nếu quy mô cỗ máy phình to trong tương lai.
• Ứng dụng tiêu biểu: AL2-24MR-D đóng vai trò chủ đạo trong các hệ thống giám sát vi khí hậu nhà kính công nghệ cao, trạm pha trộn nguyên liệu dạng lỏng đa thành phần hoặc các hệ thống xử lý nước sinh hoạt tuần hoàn yêu cầu kiểm soát hàng loạt van lọc rửa tự động.

Các ứng dụng thực tế của PLC Mitsubishi ALPHA2 tại Việt Nam hiện nay

Sự giao thoa hoàn hảo giữa độ bền cơ học chuẩn công nghiệp và giao diện thao tác trực quan đã giúp dòng sản phẩm này len lỏi vào từng khía cạnh của đời sống sản xuất và dân sinh.

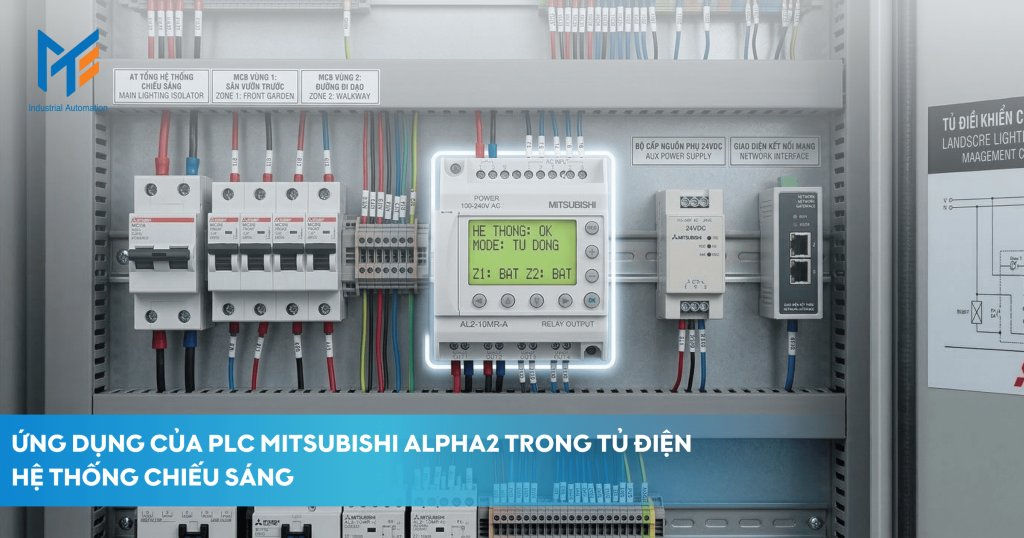

Hệ thống chiếu sáng cảnh quan và quản lý tòa nhà

Tại các khu đô thị hoặc các tòa cao ốc, việc chiếu sáng mặt tiền và hệ thống đèn đường cần được kiểm soát chặt chẽ để tiết kiệm điện năng. Thay vì sử dụng các bộ hẹn giờ cơ học rất nhanh hỏng, các nhà quản lý vận hành ưu tiên lắp đặt mã ALPHA2 dùng điện xoay chiều. Với đồng hồ thời gian thực tích hợp, thiết bị tự động điều chỉnh lịch bật tắt cụm đèn pha theo từng khung giờ tối sáng khác nhau trong ngày, tự động luân phiên các bóng đèn để tăng tuổi thọ vật tư và tự động thay đổi lịch chiếu sáng khớp với sự thay đổi của từng mùa trong năm.

Nông nghiệp thông minh và hệ thống nhà màng

Trong xu hướng trồng dưa lưới hay canh tác thủy canh hiện đại, môi trường sinh trưởng của cây trồng quyết định trực tiếp đến năng suất thu hoạch. Các tủ điện nhà màng sử dụng cấu hình ALPHA2 nguồn một chiều để thu thập dữ liệu từ cảm biến đo độ ẩm đất, nhiệt độ không khí và cường độ nắng. Dựa trên sơ đồ khối chức năng đã lập trình, thiết bị tự động so sánh thông số thực tế với ngưỡng lý tưởng để xuất lệnh mở van bơm nước tưới, khởi động hệ thống quạt hút đối lưu hoặc tự động kéo màng lưới cắt nắng, tạo ra một hệ sinh thái tự động khép kín hoàn toàn.

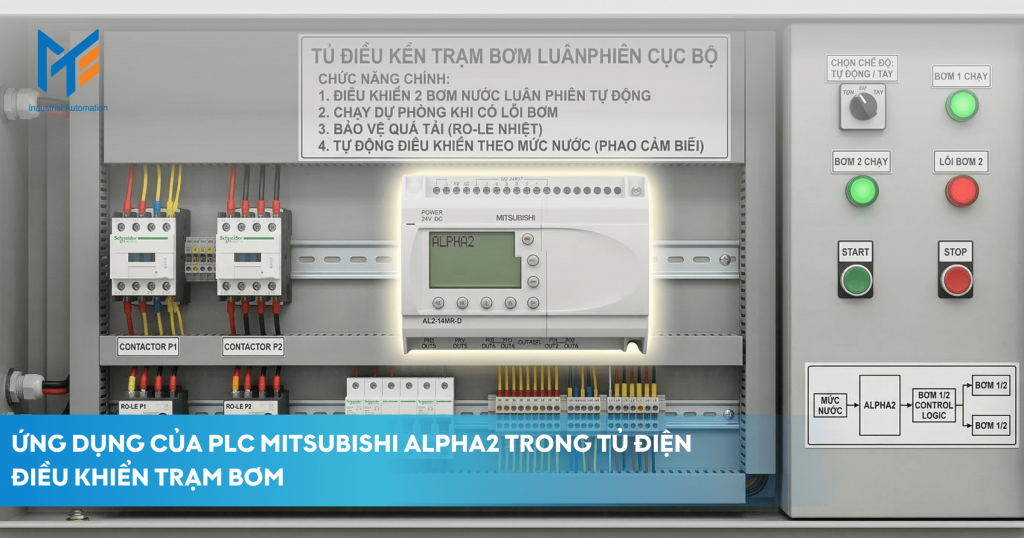

Tủ điện điều khiển trạm bơm luân phiên cục bộ

Đối với các trạm cấp nước sinh hoạt chung cư hoặc bơm chống ngập tầng hầm, tính liên tục của hệ thống là yêu cầu bắt buộc. Thiết bị thu thập tín hiệu từ các phao báo cạn, phao báo đầy để tính toán thời điểm khởi động máy bơm. Thuật toán phần mềm sẽ tự động phân bổ đều thời gian hoạt động cho tất cả các máy bơm trong trạm. Khi có một máy bơm bị kẹt rác làm hệ thống bảo vệ ngắt điện, rơ le thông minh ngay lập tức nhận biết sự cố, phát còi cảnh báo và tự động gọi máy bơm dự phòng vào chạy thế chỗ, đảm bảo áp lực nước luôn được duy trì ổn định.

Vận hành các loại máy gia công cơ khí độc lập

Tại các phân xưởng gia công nhỏ, những cỗ máy ép kiện phế liệu, máy cắt sắt thép hay máy đóng gạch không nung thường sử dụng thiết bị này làm cụm xử lý trung tâm. Thiết bị tiếp nhận tín hiệu từ các công tắc hành trình, nút bấm thao tác tay để xuất lệnh đóng mở các van thủy lực định hướng. Lớp vỏ nhựa chịu lực tốt và hệ thống mạch chống nhiễu tuyệt vời giúp khối vi điều khiển hoạt động cực kỳ ổn định ngay sát bên các động cơ rung lắc mạnh và sinh nhiệt cao.

Xem thêm: Ứng dụng của PLC Mitsubishi ALPHA2 trong tủ điện hiện nay

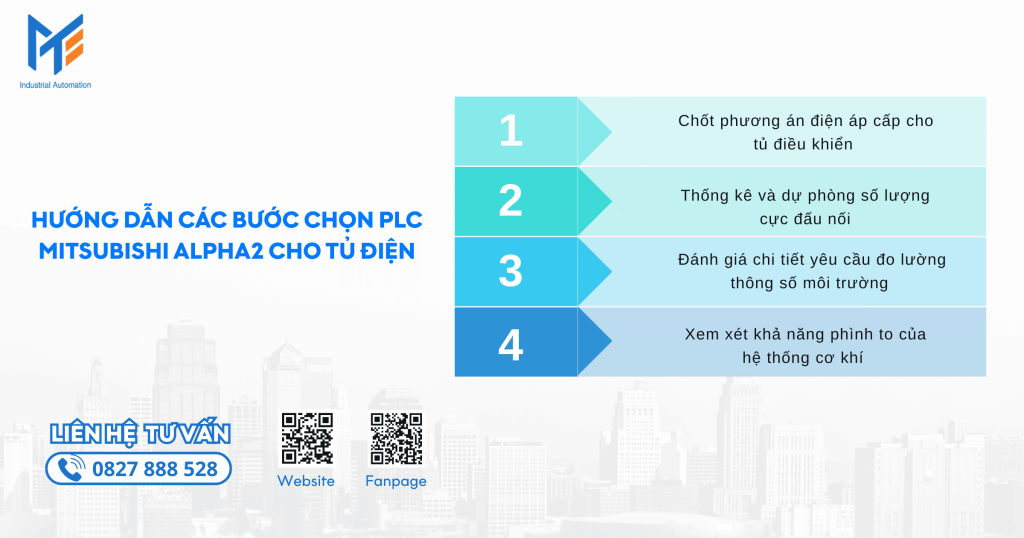

Hướng dẫn các bước chọn PLC Mitsubishi ALPHA2 cho tủ điện

Việc chọn đúng cấu hình ngay từ khâu phác thảo vật tư là yếu tố cực kỳ quan trọng để đảm bảo tủ điện hoạt động đúng công năng thiết kế. Hãy bám sát quy trình kỹ thuật sau đây để đưa ra quyết định chuẩn xác.

Bước 1: Chốt phương án điện áp cấp cho tủ điều khiển

• Việc đầu tiên bạn cần làm rõ là hạ tầng điện năng cấp cho khu vực máy móc hoạt động. Nếu tủ điện của bạn lắp đặt ngoài trời, chuyên làm nhiệm vụ điều khiển chiếu sáng công cộng hoặc bơm nước dân sinh, việc mua bộ đổi nguồn điện áp thấp sẽ gây tốn diện tích và tăng nguy cơ hỏng hóc do ẩm ướt. Lúc này, hãy chọn ngay các mã sản phẩm kết thúc bằng chữ A để dùng thẳng điện xoay chiều.
• Trái lại, nếu tủ điện được đặt trong môi trường nhà xưởng công nghiệp, cần giao tiếp với các cảm biến quang học hiện đại hoặc yêu cầu tiêu chuẩn an toàn chống điện giật khắt khe cho người thao tác, bạn bắt buộc phải chọn các mã kết thúc bằng chữ D để sử dụng điện áp 24V cách ly an toàn.

Bước 2: Thống kê và dự phòng số lượng cực đấu nối

• Hãy lập một danh sách ghi chú tỉ mỉ mọi thành phần linh kiện sẽ tương tác với hệ thống tủ điện. Đếm tổng số lượng các nút bấm, phao điện, công tắc cơ khí để ra số ngõ vào. Đếm tổng số lượng cuộn hút van khí nén, khởi động từ, còi đèn báo động để ra số ngõ ra. Nguyên tắc bất di bất dịch của người thiết kế cơ điện là luôn cộng thêm khoảng 20 phần trăm số điểm đấu nối dự phòng. Giả sử hệ thống máy của bạn cần 7 ngõ nhận tín hiệu và 5 ngõ xuất lệnh, tổng là 12 chân.
• Bạn tuyệt đối không được ép hệ thống dùng mã 10MR mà phải nâng cấp ngay lên mã cấu hình 14MR để chừa lại không gian chân tín hiệu dự phòng cho việc gắn thêm thiết bị an toàn trong tương lai.

Bước 3: Đánh giá chi tiết yêu cầu đo lường thông số môi trường

Đây là một ranh giới kỹ thuật rất quan trọng cần lưu tâm. Tất cả các mã sản phẩm dùng nguồn xoay chiều chữ A hoàn toàn không được trang bị khả năng đọc tín hiệu đo lường điện áp. Nếu quy trình công nghệ của bạn bắt buộc phải đọc các giá trị biến thiên liên tục như nhiệt độ lò sấy, áp suất đường ống hoặc độ ẩm không khí, bạn chỉ có một con đường duy nhất là chọn các mã sản phẩm dùng nguồn 24V chữ D. Các mã này sẽ cho phép bạn linh hoạt biến đổi các chân nhận tín hiệu kỹ thuật số thành các kênh đọc điện áp vô cùng tiện dụng.

Bước 4: Xem xét khả năng phình to của hệ thống cơ khí

Đối với các mã máy nhỏ như 10 điểm hay 14 điểm, hệ thống hoàn toàn không cho phép bạn gắn thêm bất kỳ bo mạch mở rộng chức năng nào. Khả năng lắp ghép mô đun mở rộng chỉ xuất hiện trên các mã máy lớn 24 điểm. Do đó, nếu bạn dự đoán cỗ máy của mình sẽ còn được lắp thêm nhiều trạm gia công trong những năm tới, hãy mạnh dạn đầu tư mã AL2-24MR ngay từ đầu. Khi cần nâng cấp, bạn chỉ việc mua thêm các mô đun gắn hông như AL2-4EX để thêm 4 ngõ vào, hoặc mô đun AL2-2PT-ADP để đọc trực tiếp cảm biến nhiệt độ can nhiệt độ chuẩn xác cao.

Xem thêm: Hướng dẫn chọn PLC Mitsubishi ALPHA2 cho tủ điện

Mua PLC Mitsubishi ALPHA2 uy tín chính hãng ở đâu?

Để đảm bảo hệ thống tự động hóa vận hành êm ái và bảo vệ uy tín thương hiệu của cơ sở lắp ráp tủ điện, việc đồng hành cùng một nhà cung cấp vật tư chính hãng là điều kiện tiên quyết. CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG MTEE tự hào là đối tác chiến lược chuyên cung ứng các giải pháp điều khiển và thiết bị Mitsubishi Electric chuẩn hãng tại thị trường Việt Nam.

Lựa chọn MTEE, các đối tác nhà thầu luôn nhận được những cam kết vững chắc:

1. Chất lượng thiết bị nguyên bản tuyệt đối: MTEE cam kết chỉ phân phối thiết bị mới hoàn toàn, chưa qua sử dụng và còn nguyên niêm phong bao bì từ nhà sản xuất. Mọi sản phẩm cung cấp cho dự án đều đi kèm bộ hồ sơ chứng từ minh bạch, bao gồm chứng nhận xuất xứ CO và chứng nhận chất lượng CQ, đảm bảo tính pháp lý tuyệt đối cho quy trình nghiệm thu vật tư công trình.
2. Sẵn sàng kho hàng vật tư dồi dào: Nắm bắt được tính cấp bách trong công tác bảo trì hệ thống nhà máy, kho hàng của MTEE luôn duy trì tồn kho sẵn sàng số lượng lớn tất cả các dòng mã từ cấu hình nhỏ gọn AL2-10MR-A cho đến cấu hình lớn nhất AL2-24MR-D, cùng các cáp kết nối máy tính chuyên dụng. Khách hàng hoàn toàn yên tâm với năng lực giao hàng hỏa tốc trên toàn quốc.
3. Chính sách hậu mãi và trợ giá ưu việt: MTEE thiết lập mức giá chiết khấu dự án cực kỳ cạnh tranh cho các đối tác tích hợp hệ thống dân dụng và các xưởng chế tạo máy tự động hóa độc lập. Đi kèm với đó là quy trình tiếp nhận bảo hành chuẩn mực theo đúng quy định của nhà sản xuất, hỗ trợ kiểm tra thiết bị tận tình nhằm tối đa hóa tuổi thọ hoạt động của cụm máy móc.

Lời kết

Việc trang bị bộ vi điều khiển PLC Mitsubishi ALPHA2 là minh chứng rõ nét cho một giải pháp thiết kế cơ điện thông minh, cân đối hài hòa giữa sự tinh gọn của các mạch rơ le truyền thống và tính linh hoạt vô hạn của nền tảng phần mềm. Không đòi hỏi nền tảng kiến thức lập trình phức tạp, thiết bị này trao quyền kiểm soát và hiệu chỉnh các quy trình tự động hóa vào tay bất kỳ nhân viên kỹ thuật nào thông qua giao diện khối chức năng trực quan và màn hình điều khiển tích hợp vô cùng tiện dụng.

---
