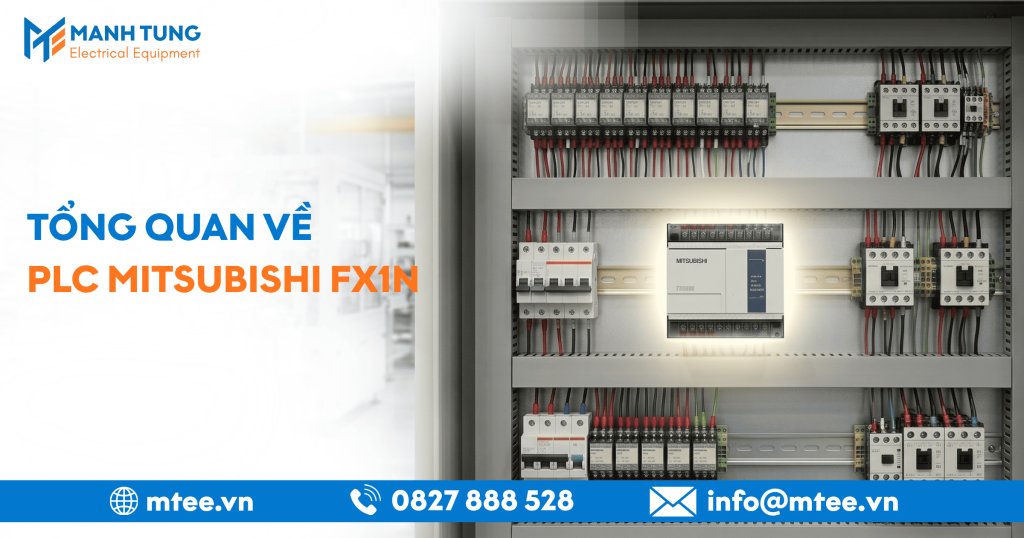

Tổng quan về PLC Mitsubishi FX1N chi tiết nhất

Trong kỷ nguyên tự động hóa công nghiệp phát triển mạnh mẽ như hiện nay, việc tối ưu hóa hệ thống máy móc sản xuất là yếu tố sống còn của mọi doanh nghiệp. Để vận hành một hệ thống dây chuyền hoạt động trơn tru, ổn định và chính xác, các kỹ sư điện luôn cần một thiết bị điều khiển trung tâm mạnh mẽ và đáng tin cậy. Trong số các dòng sản phẩm phân khúc vừa và nhỏ, PLC Mitsubishi FX1N là một trong những giải pháp hàng đầu, được ứng dụng rộng rãi nhờ sự cân bằng hoàn hảo giữa hiệu năng, chi phí và độ bền.

Dòng sản phẩm này thuộc hệ sinh thái FX-Series của tập đoàn Mitsubishi Electric – thương hiệu tự động hóa danh tiếng toàn cầu đến từ Nhật Bản. Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện, chuyên sâu và chi tiết nhất về dòng thiết bị điều khiển quốc dân này.

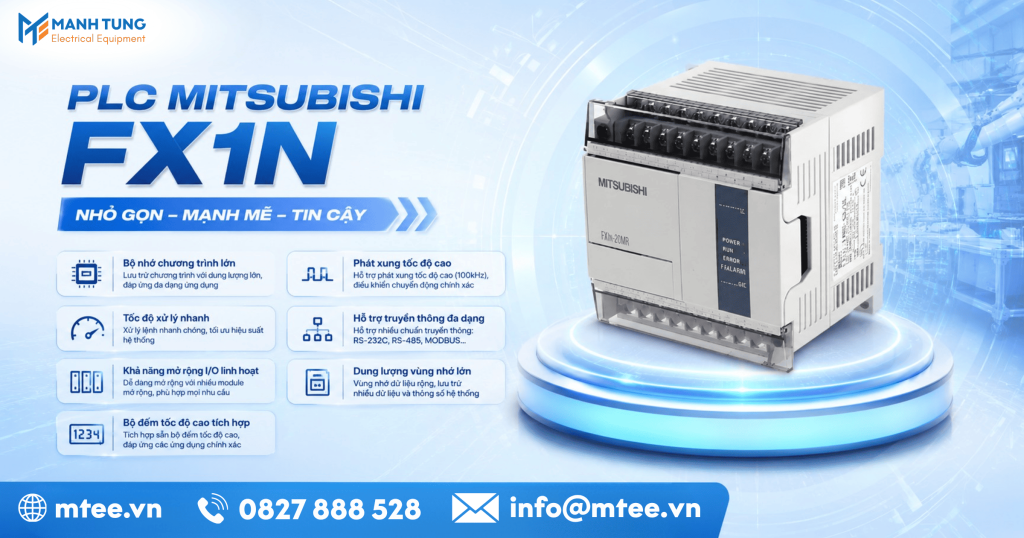

Những đặc điểm thông số kỹ thuật nổi bật của PLC Mitsubishi FX1N

Dòng thiết bị này sở hữu nhiều đặc tính kỹ thuật vượt trội giúp nó duy trì vị thế vững chắc trong lòng các kỹ sư tự động hóa suốt nhiều năm qua.

Bộ nhớ chương trình lớn

Thiết bị được trang bị bộ nhớ chương trình lên đến 8000 bước (steps). Dung lượng này cho phép người lập trình thoải mái xây dựng các thuật toán điều khiển từ cơ bản đến phức tạp, xử lý nhiều tác vụ tuần tự cùng lúc mà không lo hết tài nguyên. Hệ thống lưu trữ sử dụng bộ nhớ Flash ROM, giúp dữ liệu chương trình được bảo vệ an toàn tuyệt đối ngay cả khi hệ thống mất điện đột ngột mà không cần đến pin dự phòng.

Tốc độ xử lý nhanh

Hiệu suất xử lý lệnh là một điểm cộng lớn của dòng sản phẩm này. Với tốc độ xử lý lệnh cơ bản chỉ 0.08 microgiây, thiết bị đảm bảo khả năng phản hồi tức thời trước các tín hiệu thay đổi từ ngoại vi. Tốc độ này giúp chu kỳ quét chương trình ngắn lại, từ đó nâng cao độ chính xác khi điều khiển các cơ cấu chấp hành hoạt động ở tần suất cao.

Khả năng mở rộng I/O linh hoạt

Mặc dù là dòng thiết bị dạng khối nhỏ gọn, sản phẩm vẫn mang lại khả năng mở rộng cực kỳ linh hoạt. Số lượng điểm vào/ra (I/O) cơ bản trên thân máy có thể dao động từ 14 đến 60 điểm. Tuy nhiên, khi kết nối với các mô đun mở rộng thuộc họ FX, tổng số điểm điều khiển có thể lên tới 128 điểm. Điều này giúp chủ đầu tư dễ dàng nâng cấp hệ thống trong tương lai mà không cần phải thay thế toàn bộ thiết bị trung tâm.

Bộ đếm tốc độ cao tích hợp

Để giải quyết các bài toán đo lường tốc độ, định lượng sản phẩm hoặc đọc tín hiệu từ Encoder, thiết bị tích hợp sẵn các bộ đếm tốc độ cao (High-speed Counter). Tần số đáp ứng của các bộ đếm này lên tới 60 kHz cho các pha đơn và 20 kHz cho các pha kép (A/B). Tính năng này giúp hệ thống bắt trọn mọi xung tín hiệu mà không bị sót, ngay cả ở vận tốc lớn.

Phát xung tốc độ cao

Đối với các ứng dụng điều khiển chuyển động chính xác như động cơ bước (Stepper Motor) hoặc động cơ servo, dòng máy này hỗ trợ 2 ngõ ra phát xung tốc độ cao độc lập với tần số lên đến 100 kHz. Nhờ vậy, người dùng có thể thực hiện các lệnh điều khiển vị trí, tăng tốc, giảm tốc một cách mượt mà, chính xác tuyệt đối.

Hỗ trợ truyền thông đa dạng

Khả năng kết nối và chia sẻ dữ liệu là yếu tố không thể thiếu trong các nhà máy hiện đại. Sản phẩm hỗ trợ nhiều chuẩn truyền thông thông dụng thông qua các bo mạch mở rộng hoặc mô đun chuyên dụng như RS-232, RS-485, RS-422. Thiết bị dễ dàng kết nối với màn hình HMI, biến tần, các bộ điều khiển nhiệt độ hoặc liên kết mạng giữa các máy với nhau theo giao thức Modbus hoặc mạng nội bộ của hãng.

Dung lượng vùng nhớ lớn

Bên cạnh bộ nhớ chương trình, hệ thống vùng nhớ dữ liệu của thiết bị cũng rất dồi dào với hàng nghìn relay trung gian (M), bộ định thời (T), bộ đếm (C) và các thanh ghi dữ liệu (D). Sự dồi dào này giúp việc lưu trữ trạng thái máy, các thông số cài đặt từ màn hình hay dữ liệu tính toán số thực được diễn ra một cách thuận lợi và không bị gò bó.

Một số mã sản phẩm của PLC Mitsubishi FX1N phổ biến nhất hiện nay

Để đáp ứng các nhu cầu khác nhau về nguồn cấp, kiểu ngõ ra (Relay hay Transistor) và số lượng I/O, nhà sản xuất đã đưa ra nhiều phiên bản cụ thể. Dưới đây là bảng tổng hợp các mã sản phẩm thông dụng nhất trên thị trường hiện nay:

STT	Mã Sản Phẩm	Tên sản phẩm / Thông số cơ bản	Link chi tiết sản phẩm
1	FX1N-14MR-001	Bộ lập trình PLC Mitsubishi FX1N-14MR-001 (8DI/6DO, Relay, 220VAC)	Xem chi tiết FX1N-14MR-001
2	FX1N-14MR-ES/UL	Bộ lập trình PLC Mitsubishi FX1N-14MR-ES/UL (8DI/6DO, Relay, 220VAC)	Xem chi tiết FX1N-14MR-ES/UL
3	FX1N-14MT-001	Bộ lập trình PLC Mitsubishi FX1N-14MT-001 (8DI/6DO, Transistor, 220VAC)	Xem chi tiết FX1N-14MT-001
4	FX1N-14MT-ES/UL	Bộ lập trình PLC Mitsubishi FX1N-14MT-ES/UL (8DI/6DO, Transistor, 220VAC)	Xem chi tiết FX1N-14MT-ES/UL
5	FX1N-24MR-001	Bộ lập trình PLC Mitsubishi FX1N-24MR-001 (14DI/10DO, Relay, 220VAC)	Xem chi tiết FX1N-24MR-001
6	FX1N-24MR-ES/UL	Bộ lập trình PLC Mitsubishi FX1N-24MR-ES/UL (14DI/10DO, Relay, 220VAC)	Xem chi tiết FX1N-24MR-ES/UL
7	FX1N-24MT-001	Bộ lập trình PLC Mitsubishi FX1N-24MT-001 (14DI/10DO, Transistor, 220VAC)	Xem chi tiết FX1N-24MT-001
8	FX1N-24MT-ES/UL	Bộ lập trình PLC Mitsubishi FX1N-24MT-ES/UL (14DI/10DO, Transistor, 220VAC)	Xem chi tiết FX1N-24MT-ES/UL
9	FX1N-40MR-001	Bộ lập trình PLC Mitsubishi FX1N-40MR-001 (24DI/16DO, Relay, 220VAC)	Xem chi tiết FX1N-40MR-001
10	FX1N-40MR-ES/UL	Bộ lập trình PLC Mitsubishi FX1N-40MR-ES/UL (24DI/16DO, Relay, 220VAC)	Xem chi tiết FX1N-40MR-ES/UL
11	FX1N-40MT-001	Bộ lập trình PLC Mitsubishi FX1N-40MT-001 (24DI/16DO, Transistor, 220VAC)	Xem chi tiết FX1N-40MT-001
12	FX1N-40MT-ES/UL	Bộ lập trình PLC Mitsubishi FX1N-40MT-ES/UL (24DI/16DO, Transistor, 220VAC)	Xem chi tiết FX1N-40MT-ES/UL
13	FX1N-60MR-001	Bộ lập trình PLC Mitsubishi FX1N-60MR-001 (36DI/24DO, Relay, 220VAC)	Xem chi tiết FX1N-60MR-001
14	FX1N-60MR-ES/UL	Bộ lập trình PLC Mitsubishi FX1N-60MR-ES/UL (36DI/24DO, Relay, 220VAC)	Xem chi tiết FX1N-60MR-ES/UL
15	FX1N-60MT-001	Bộ lập trình PLC Mitsubishi FX1N-60MT-001 (36DI/24DO, Transistor, 220VAC)	Xem chi tiết FX1N-60MT-001
16	FX1N-60MT-ES/UL	Bộ lập trình PLC Mitsubishi FX1N-60MT-ES/UL (36DI/24DO, Transistor, 220VAC)	Xem chi tiết FX1N-60MT-ES/UL

Kinh nghiệm chọn mã: Các mã có đuôi MR sử dụng ngõ ra Rơ le, phù hợp cho các ứng dụng đóng cắt tải dòng lớn, điện áp xoay chiều nhưng tốc độ đóng cắt chậm. Ngược lại, các mã có đuôi MT sử dụng ngõ ra Transistor, chuyên dùng để phát xung điều khiển Servo/Driver hoặc đóng cắt cách ly tần suất cao với tải một chiều.

Các ứng dụng của PLC Mitsubishi FX1N trong tủ điện công nghiệp hiện nay

Nhờ kết cấu bền bỉ, khả năng chống nhiễu tốt và giá thành hợp lý, dòng sản phẩm này xuất hiện dày đặc trong các hệ thống tủ điện điều khiển của nhiều ngành công nghiệp:

• Hệ thống máy đóng gói và dán nhãn: Khả năng phát xung tốc độ cao của dòng ngõ ra Transistor giúp điều khiển chính xác vị trí màng bao bì, kết hợp bộ đếm tốc độ cao để đọc sensor cắt màng đúng vạch màu, đảm bảo sản phẩm đóng gói vuông vắn, thẩm mỹ.
• Dây chuyền băng tải và phân loại sản phẩm: Thiết bị chịu trách nhiệm điều khiển logic các cụm xi lanh khí nén, động cơ băng tải để phân loại sản xuất dựa trên kích thước, khối lượng hoặc màu sắc được ghi nhận từ cảm biến.
• Tủ điều khiển hệ thống bơm nước và xử lý nước thải: Sử dụng dòng ngõ ra Rơ le kết hợp với các bộ điều khiển mức phao, thiết bị giúp vận hành luân phiên các bơm công suất lớn, bảo vệ bơm khi quá tải hoặc mất pha, duy trì áp suất đường ống ổn định.
• Hệ thống máy gia công cơ khí bán tự động: Các loại máy cắt tôn, máy chấn bẻ, máy khoan bàn tự động sử dụng thiết bị này để lập trình hành trình tiến lùi của dao cắt, đảm bảo chu kỳ gia công diễn ra liên tục và an toàn cho người vận hành.
• Hệ thống kiểm soát thông gió và chiếu sáng tòa nhà: Lập trình thời gian thực kết hợp với các cảm biến nhiệt độ, độ ẩm giúp tối ưu hóa điện năng tiêu thụ cho toàn bộ hệ thống cơ điện trong các nhà xưởng công nghiệp.

Xem thêm: Ứng dụng của PLC Mitsubishi FX1N trong tủ điện hiện nay

Hướng dẫn chi tiết cách lựa chọn PLC Mitsubishi FX1N cho tủ điện

Việc lựa chọn đúng mã thiết bị ngay từ giai đoạn thiết kế giúp doanh nghiệp tiết kiệm tối đa chi phí vật tư và tránh các rủi ro kỹ thuật trong quá trình vận hành. Khi lựa chọn, bạn cần lưu ý các tiêu chí cốt lõi sau:

1. Xác định chính xác số lượng tín hiệu I/O: Hãy liệt kê toàn bộ các thiết bị đầu vào (nút nhấn, công tắc hành trình, cảm biến) và đầu ra (cuộn hút contactor, van điện từ, đèn báo). Hãy chọn dòng máy có số lượng chân cắm lớn hơn nhu cầu thực tế khoảng 15% đến 20% để dự phòng cho việc phát sinh tính năng sau này.
2. Lựa chọn kiểu ngõ ra phù hợp:
   • Nếu tủ điện chỉ yêu cầu điều khiển logic, bật tắt rơ le trung gian, khởi động từ hoặc van khí nén thông thường: Hãy chọn kiểu ngõ ra Relay (MR) để tiết kiệm chi phí và đấu nối dễ dàng.
   • Nếu tủ điện cần điều khiển Driver điều khiển động cơ bước, động cơ servo hoặc cần băm xung PWM: Bắt buộc phải chọn kiểu ngõ ra Transistor (MT).
3. Lựa chọn nguồn cấp điện: Tùy thuộc vào thiết kế lưới điện của tủ điều khiển. Nếu tủ sử dụng nguồn xoay chiều trực tiếp, hãy chọn mã nguồn 220 VAC. Nếu tủ ưu tiên độ an toàn cao và sử dụng lưới điện một chiều chống giật, các mã nguồn 24 VDC sẽ là ưu tiên hàng đầu.
4. Yêu cầu về truyền thông mở rộng: Nếu hệ thống cần kết nối với màn hình cảm ứng HMI lớn hoặc giám sát từ xa qua máy tính, hãy tính toán mua thêm các bo mạch mở rộng như FX1N-485-BD hoặc FX1N-232-BD gắn trực tiếp lên mặt trước của thiết bị.

Xem thêm: Hướng dẫn chọn PLC Mitsubishi FX1N cho tủ điện

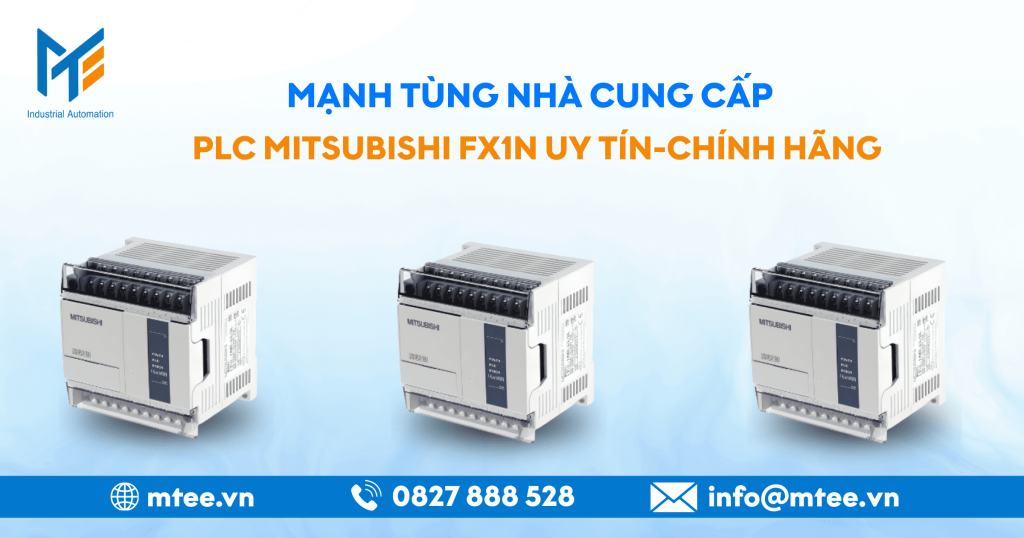

Mua PLC Mitsubishi FX1N uy tín chính hãng ở đâu?

Hiện nay trên thị trường có rất nhiều đơn vị phân phối các thiết bị tự động hóa. Tuy nhiên, tình trạng hàng giả, hàng nhái kém chất lượng xuất hiện ngày càng tinh vi. Để mua được sản phẩm chính hãng với đầy đủ chính sách bảo hành, Công Ty TNHH TM DV Thiết Bị Điện Mạnh Tùng – MTEE là nhà phân phối PLC Mitsubishi FX1N uy tín chính hãng, khi mua hàng tại MTEE bạn sẽ nhận lại những quyền lợi như:

• Phân phối PLC Mitsubishi FX1N chính hãng 100%: MTEE là đơn vị cung cấp thiết bị tự động hóa uy tín, cam kết sản phẩm chính hãng từ Mitsubishi Electric, nguồn gốc xuất xứ rõ ràng, giúp khách hàng yên tâm về chất lượng và độ bền khi sử dụng.
• Đầy đủ chứng từ CO, CQ: Mọi sản phẩm PLC Mitsubishi FX1N do MTEE cung cấp đều đi kèm đầy đủ giấy chứng nhận xuất xứ (CO) và giấy chứng nhận chất lượng (CQ), đảm bảo đáp ứng các yêu cầu về kỹ thuật và hồ sơ dự án.
• Chính sách bảo hành và hỗ trợ kỹ thuật tận tâm: Khách hàng được hưởng chế độ bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất. Đội ngũ kỹ thuật của MTEE luôn sẵn sàng tư vấn lựa chọn sản phẩm, hướng dẫn lắp đặt, đấu nối và hỗ trợ xử lý sự cố trong quá trình vận hành.

Lời kết

PLC Mitsubishi FX1N dù là một dòng sản phẩm có tuổi đời khá dài nhưng với những ưu điểm cốt lõi về độ bền, tính ổn định cao và khả năng đáp ứng tốt các tác vụ điều khiển thông dụng, thiết bị này vẫn luôn là sự lựa chọn ưu tiên hàng đầu cho các hệ thống tủ điện công nghiệp vừa và nhỏ. Đầu tư một thiết bị điều khiển chất lượng chính là bước đi vững chắc giúp doanh nghiệp nâng cao năng suất, tự động hóa quy trình vận hành một cách hiệu quả và kinh tế nhất.

---
