Tổng quan về PLC Mitsubishi FX3G chi tiết nhất

Trong các hệ thống tự động hóa công nghiệp quy mô vừa và nhỏ, việc tìm kiếm một thiết bị điều khiển cân bằng hoàn hảo giữa hiệu suất vận hành và chi phí đầu tư luôn là ưu tiên hàng đầu của các kỹ sư thiết kế. Nằm trong dải sản phẩm thế hệ thứ ba của Mitsubishi Electric, PLC Mitsubishi FX3G được sinh ra để đáp ứng chính xác nhu cầu đó. Kế thừa sự bền bỉ cơ học từ các thế hệ tiền nhiệm, FX3G mang đến một giải pháp điều khiển linh hoạt, tốc độ xử lý nhanh chóng và cực kỳ dễ dàng tích hợp. Bài viết này sẽ phân tích chi tiết các thông số kỹ thuật cốt lõi, đánh giá các mã cấu hình phổ biến và hướng dẫn bạn quy trình lựa chọn dòng thiết bị này cho hệ thống tủ điện công nghiệp.

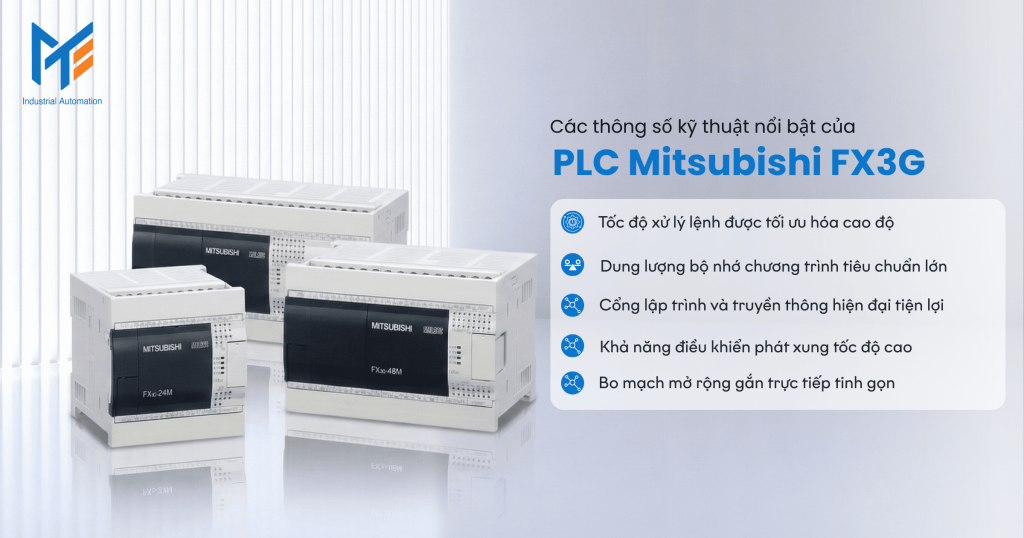

Các thông số kỹ thuật nổi bật của PLC Mitsubishi FX3G

Sức mạnh của dòng thiết bị này đến từ những cải tiến sâu rộng trong vi kiến trúc phần cứng, mang lại một nền tảng vận hành cực kỳ ổn định và thích ứng tốt với nhiều yêu cầu công nghệ khác nhau.

Tốc độ xử lý lệnh được tối ưu hóa cao độ

Đối với các hệ thống máy móc yêu cầu nhịp độ sản xuất nhanh, thời gian phản hồi tín hiệu là yếu tố quyết định chất lượng thành phẩm. FX3G sở hữu vi xử lý được nâng cấp, cho phép thời gian thực thi các tập lệnh logic cơ bản đạt mức 0.21 micro giây cho mỗi lệnh. Tốc độ quét chu kỳ ngắn này đảm bảo hệ thống phản ứng tức thời với sự thay đổi trạng thái của hệ thống cảm biến quang học hay công tắc hành trình, hạn chế tối đa độ trễ tín hiệu và giúp các cơ cấu cơ khí hoạt động chuẩn xác.

Dung lượng bộ nhớ chương trình tiêu chuẩn lớn

Thiết bị được trang bị sẵn bộ nhớ EEPROM nội bộ với dung lượng lưu trữ lên đến 32.000 bước lệnh. Đây là mức dung lượng rất ấn tượng đối với phân khúc thiết bị điều khiển cỡ trung. Không gian bộ nhớ rộng lớn này cho phép kỹ sư lập trình thoải mái viết các chương trình dài, tích hợp nhiều thuật toán điều khiển phức tạp và lưu trữ khối lượng lớn dữ liệu thông số định hình máy móc mà không cần phải tốn thêm chi phí mua các băng xét nhớ gắn ngoài.

Cổng lập trình và truyền thông hiện đại tiện lợi

Mitsubishi đã tinh chỉnh thiết kế phần cứng bằng cách loại bỏ các chuẩn cáp lập trình chuyên dụng đắt tiền, thay vào đó hãng tích hợp sẵn một cổng USB mini-B ngay trên bề mặt phía trước của thiết bị. Kỹ thuật viên bảo trì có thể sử dụng các loại cáp USB thông dụng trên thị trường để kết nối với máy tính xách tay và nạp chương trình với tốc độ truyền tải cao. Song song đó, thiết bị vẫn duy trì cổng RS-422 truyền thống hình tròn để kết nối trực tiếp với các dòng màn hình giao diện tương tác công nghiệp.

Khả năng điều khiển phát xung tốc độ cao

Hệ thống phần cứng của FX3G hỗ trợ chức năng đếm xung đầu vào tốc độ cao, đồng thời cho phép phát xung xuất ra để điều khiển vị trí ở tần số lên đến 100 kHz. Thiết bị có khả năng điều khiển độc lập tối đa 3 trục phát xung, cực kỳ phù hợp để kết hợp với các bộ khuếch đại động cơ bước hoặc động cơ Servo trong các bài toán định vị cơ cấu cơ khí, máy cắt phôi hay tay máy gắp thả.

Bo mạch mở rộng gắn trực tiếp tinh gọn

Một ưu điểm kỹ thuật vượt trội mang tính nhận diện của FX3G là khả năng sử dụng các bo mạch mở rộng chức năng gắn trực tiếp vào các khe cắm trên mặt trước của khối vi xử lý. Các bo mạch này cung cấp thêm các kênh giao tiếp truyền thông nối tiếp như RS-232, RS-485, hoặc các kênh ngõ vào ra tín hiệu đo lường tương tự mà không làm tăng kích thước chiều ngang vật lý của thiết bị, giúp giữ nguyên quy hoạch không gian ban đầu của tủ điện.

Các sản phẩm PLC Mitsubishi FX3G phổ biến hiện nay

Dải sản phẩm FX3G được nhà sản xuất phân loại rất chi tiết dựa trên tổng số lượng điểm kết nối ngõ vào ra vật lý và cấu trúc linh kiện đóng cắt ở ngõ ra. Ký hiệu MR tương ứng với ngõ ra dạng rơ le cơ khí chịu tải lớn, trong khi ký hiệu MT biểu thị ngõ ra dạng bóng bán dẫn đáp ứng tần số đóng ngắt siêu tốc.

PLC Mitsubishi FX3G-14MR

Đây là cấu hình nền tảng nhỏ nhất trong gia đình FX3G, đóng vai trò thay thế cho các mạch rơ le trung gian phức tạp trong các tủ điện điều khiển cơ bản.

• Cấu trúc phần cứng: Cung cấp 8 ngõ vào kỹ thuật số và 6 ngõ ra dạng rơ le.
• Đặc tính kỹ thuật: Ngõ ra rơ le cho phép đóng cắt tải trực tiếp với điện áp 220V xoay chiều hoặc 24V một chiều, cường độ dòng điện tối đa đạt 2A cho mỗi điểm. Thiết bị có khả năng cách ly điện áp cực kỳ an toàn giữa mạch vi xử lý bên trong và mạch động lực bên ngoài.
• Ứng dụng thực tiễn: PLC Mitsubishi FX3G-14MR cực kỳ phù hợp cho các cơ cấu máy tự động hóa đơn giản, hệ thống cửa cuốn nhà xưởng, máy ép kiện phế liệu hoặc các trạm điều khiển máy bơm nước luân phiên cục bộ.

PLC Mitsubishi FX3G-14MT

Tương đương về số lượng điểm kết nối với mã 14MR nhưng khối thiết bị này lại sở hữu đặc tính điều khiển hoàn toàn khác biệt nhờ hệ thống ngõ ra bóng bán dẫn.

• Cấu trúc phần cứng: Bao gồm 8 ngõ vào cảm biến và 6 ngõ ra bóng bán dẫn.
• Đặc tính kỹ thuật: Do không sử dụng tiếp điểm cơ khí, thiết bị loại bỏ hoàn toàn độ trễ đóng ngắt vật lý và không bị hao mòn theo thời gian. Ngõ ra bán dẫn đáp ứng được tần số đóng cắt cực cao nhưng chỉ chịu được dòng tải nhỏ, thường giới hạn ở mức 0.5A và chỉ tương thích với điện áp một chiều.
• Ứng dụng thực tiễn: PLC Mitsubishi FX3G-14MT là lựa chọn bắt buộc trong các hệ thống yêu cầu phát xung điều khiển động cơ bước cho trục cấp phôi ngắn, cụm máy đột dập chi tiết nhỏ hoặc điều khiển các van tỷ lệ tần số cao.

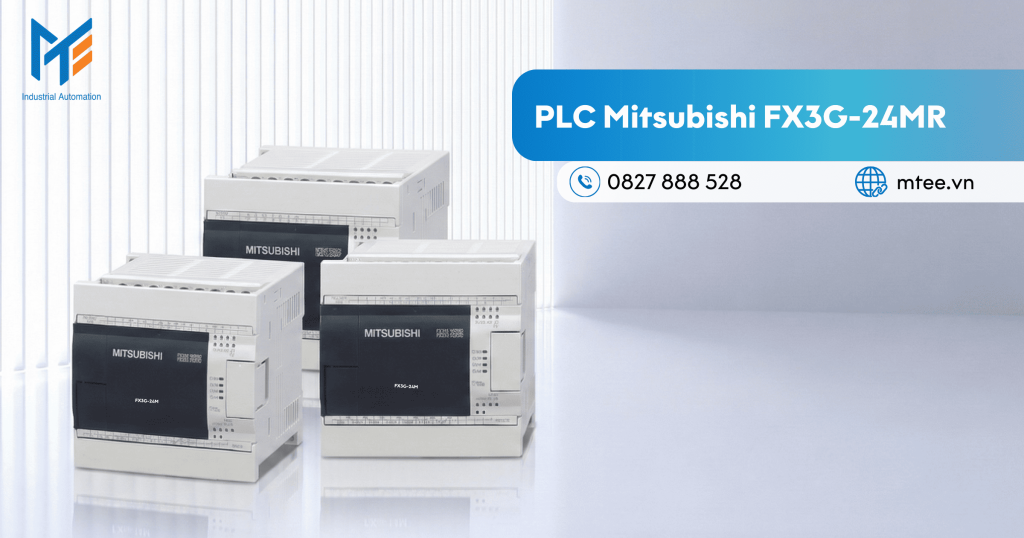

PLC Mitsubishi FX3G-24MR

Cấu hình được nâng cấp về dung lượng cổng giao tiếp, phục vụ cho các tổ hợp máy móc có quy mô tương tác phức tạp hơn.

• Cấu trúc phần cứng: Tích hợp 14 điểm ngõ vào tốc độ cao và 10 điểm ngõ ra rơ le.
• Đặc tính kỹ thuật: Số lượng ngõ vào đủ lớn để hệ thống thu thập tín hiệu từ nhiều cảm biến quang học, công tắc hành trình cơ khí và tín hiệu cảnh báo lỗi từ cụm khởi động từ. Cụm ngõ ra rơ le được chia thành nhiều khối độc lập giúp kỹ sư linh hoạt trong việc cấp các mức điện áp khác nhau cho từng nhóm thiết bị chấp hành.
• Ứng dụng thực tiễn: PLC Mitsubishi FX3G-24MR phổ biến trong các cụm máy trộn nguyên liệu thức ăn chăn nuôi, băng tải phân loại hàng hóa nông sản, hoặc các hệ thống điều khiển van khí nén cho máy đóng gói định lượng tự động.

PLC Mitsubishi FX3G-24MT

Sự lựa chọn tiêu chuẩn cho các hệ thống đóng gói và định vị cơ khí yêu cầu tốc độ phản hồi cực kỳ nhanh bén.

• Cấu trúc phần cứng: Sở hữu 14 ngõ vào và 10 ngõ ra bán dẫn.
• Đặc tính kỹ thuật: Tận dụng tối đa sức mạnh của tập lệnh điều khiển vị trí nội suy, khối thiết bị này có khả năng điều khiển đồng bộ hai trục chuyển động một cách mượt mà, đồng thời lượng chân ngõ ra còn lại đủ để điều khiển các mạch cảnh báo trạng thái máy.
• Ứng dụng thực tiễn: PLC Mitsubishi FX3G-24MT không thể thiếu trong máy dán tem nhãn chai lọ tự động, máy cắt bao bì theo chiều dài hoặc các cơ cấu tay kẹp bằng xi lanh khí nén tốc độ cao.

PLC Mitsubishi FX3G-40MR

Đại diện tiêu biểu cho phân khúc thiết bị điều khiển tầm trung, mang lại không gian kết nối rộng rãi cho các kỹ sư thiết kế tủ điện.

• Cấu trúc phần cứng: Thiết bị sở hữu 24 ngõ vào vật lý và 16 ngõ ra dạng rơ le.
• Đặc tính kỹ thuật: Kích thước thiết bị được thiết kế tối ưu, có sẵn hai khe cắm mở rộng bo mạch phía trước. Khối lượng ngõ vào ra dồi dào giúp thiết bị xử lý đồng thời nhiều khối chức năng phụ trợ của máy móc mà không cần thiết phải ghép nối thêm các module mở rộng đắt tiền.
• Ứng dụng thực tiễn: Mã cấu hình FX3G-40MR là khối xử lý trung tâm của các máy phay gỗ gia công nhiều đầu tự động, hệ thống thanh trùng thực phẩm liên hoàn hoặc tủ giám sát trạm xử lý nước thải quy mô vừa trong các nhà máy sản xuất.

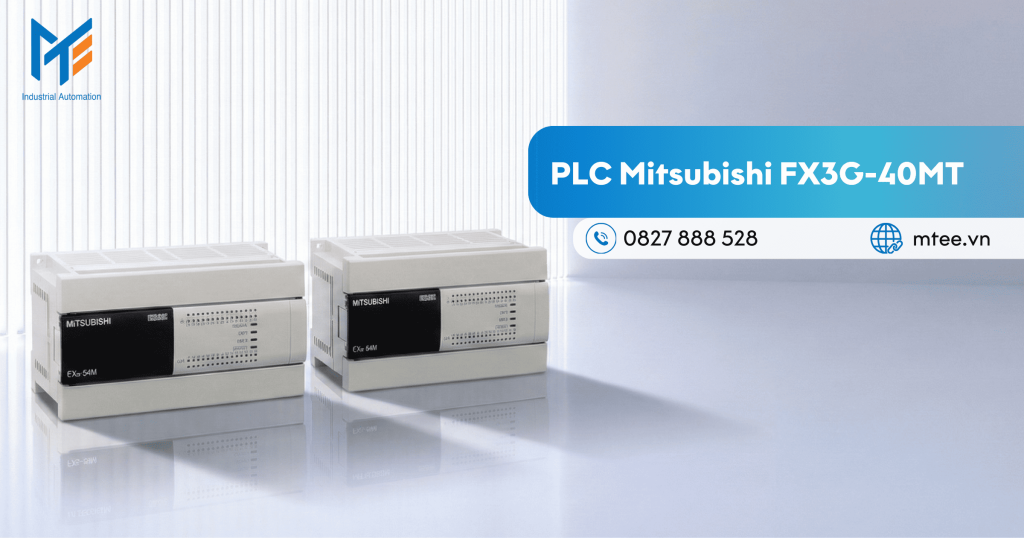

PLC Mitsubishi FX3G-40MT

Thiết bị định vị công suất mạnh mẽ, là sự kết hợp tuyệt vời giữa năng lực thu thập tín hiệu ngoại vi lớn và khả năng điều khiển phát xung chính xác.

• Cấu trúc phần cứng: Bao gồm 24 ngõ vào và 16 ngõ ra bóng bán dẫn.
• Đặc tính kỹ thuật: Hệ thống ngõ ra đáp ứng khả năng kích hoạt đồng thời hàng loạt linh kiện bán dẫn công suất bên trong các bộ điều khiển Servo, cho phép kiểm soát gia tốc và vận tốc chuyển động của các khối cơ khí hạng nặng với sai số gần như tuyệt đối bằng không.
• Ứng dụng thực tiễn: FX3G-40MT thường xuyên được các kỹ sư chỉ định sử dụng trong hệ thống máy chấn tôn gia công chính xác, máy cắt tia laser, dây chuyền sản xuất bo mạch in điện tử hoặc các dàn máy in ấn bao bì nhiều màu.

PLC Mitsubishi FX3G-60MR

Phiên bản có dung lượng điểm tín hiệu lớn nhất trong dải sản phẩm FX3G nguyên bản, cung cấp khả năng quản lý một hệ thống cơ điện phức hợp độc lập.

• Cấu trúc phần cứng: Cung cấp tổng cộng 36 ngõ vào và 24 ngõ ra rơ le.
• Đặc tính kỹ thuật: Việc tích hợp thẳng 60 điểm chân đấu nối vào trong một khối bo mạch duy nhất giúp triệt tiêu hoàn toàn nguy cơ suy hao tín hiệu và các lỗi tiếp xúc vật lý so với việc phải cắm thêm nhiều module mở rộng rập khuôn. Mạch nguồn cấp nội bộ được gia cố linh kiện để chịu tải đồng thời cho số lượng lớn ngõ ra hoạt động cùng lúc.
• Ứng dụng thực tiễn: FX3G-60MR cực kỳ lý tưởng cho hệ thống điều hòa không khí trung tâm, trạm bơm luân phiên cấp nước tòa nhà cao ốc, hoặc mạng lưới băng tải chuyền tay phân loại bưu kiện logistic có độ dài hàng trăm mét.

PLC Mitsubishi FX3G-60MT

Sức mạnh tối thượng của dòng tiêu chuẩn, đáp ứng những quy trình sản xuất tốc độ siêu cao với nhiều thành phần truyền động đan xen.

• Cấu trúc phần cứng: Gồm 36 ngõ vào và 24 ngõ ra dạng bán dẫn tốc độ cao.
• Đặc tính kỹ thuật: Ngoài khả năng kiểm soát 3 trục phát xung tiêu chuẩn, thiết bị cho phép xuất ra các dải xung để điều khiển các bộ điều áp tuyến tính hoặc các module kiểm soát nhiệt độ độc lập với độ chính xác cao nhất.
• Ứng dụng thực tiễn: FX3G-60MT phù hợp trong các dây chuyền lắp ráp linh kiện tự động hóa hoàn toàn dùng tay máy nhiều bậc tự do, máy làm khẩu trang y tế liên hoàn nhiều lớp, hoặc các hệ thống kiểm tra chất lượng sản phẩm bằng cụm camera công nghiệp yêu cầu tín hiệu chụp ảnh với độ trễ tính bằng mili giây.

Một số ứng dụng thực tế của PLC Mitsubishi FX3G

Sự đa dụng, kết cấu phần cứng linh hoạt và độ bền công nghiệp đã giúp thiết bị này phủ sóng khắp các phân xưởng chế biến và chế tạo nội địa, góp phần chuẩn hóa quy trình sản xuất của doanh nghiệp.

Ngành dệt may và gia công da giày

Các xưởng dệt kim, máy nhuộm sợi và hệ thống máy may tự động đều ưu tiên sử dụng cấu trúc bền bỉ của FX3G. Môi trường nhiệt độ cao, độ ẩm lớn và sự hiện diện của nhiều xơ vải thường xuyên làm hỏng các vi mạch kém chất lượng, nhưng lớp phủ bảo vệ bo mạch tiêu chuẩn công nghiệp của Mitsubishi giúp thiết bị hoạt động cực kỳ ổn định. Thiết bị điều khiển chính xác lực căng của cuộn sợi, thời gian xả hóa chất nhuộm và kiểm soát thông số nhiệt độ buồng sấy vải thông qua các bo mạch đọc tín hiệu tương tự.

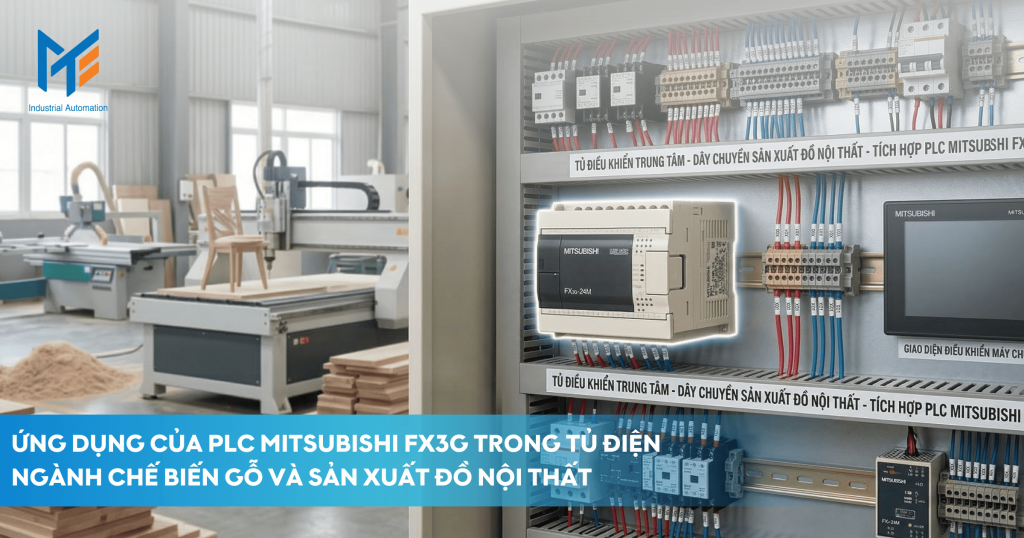

Ngành chế biến gỗ và sản xuất đồ nội thất

Các hệ thống máy dán cạnh tự động, máy cưa bàn trượt và cụm máy khoan lỗ gỗ CNC yêu cầu độ phản hồi rất nhanh từ các công tắc hành trình. Cấu hình FX3G-40MR hoặc 60MR làm nhiệm vụ tiếp nhận tín hiệu và điều khiển hàng loạt van khí nén kẹp phôi, di chuyển cụm lưỡi cưa một cách nhịp nhàng. Chức năng lập trình theo bước tuần tự giúp kỹ sư dễ dàng xây dựng chu trình chạy máy, đảm bảo phôi gỗ được gia công với độ chính xác cơ khí cao nhất và an toàn tuyệt đối cho người thao tác.

Ngành sản xuất thực phẩm và dây chuyền đồ uống

Trong môi trường chế biến thực phẩm, việc điều khiển hệ thống bồn khuấy trộn, máy chiết rót định lượng và máy đóng nắp chai tự động cần sự liên tục tuyệt đối. Tủ điện trung tâm sử dụng FX3G kết nối với các bo mạch mở rộng đọc tín hiệu đo lường để giám sát lưu lượng và áp suất đường ống nguyên liệu. Việc lập trình tích hợp thuật toán PID giúp khối vi xử lý tự động điều chỉnh tần số của biến tần máy bơm, giữ cho mức chất lỏng trong bồn luôn ổn định mà không bị trào ngược hay cạn kiệt.

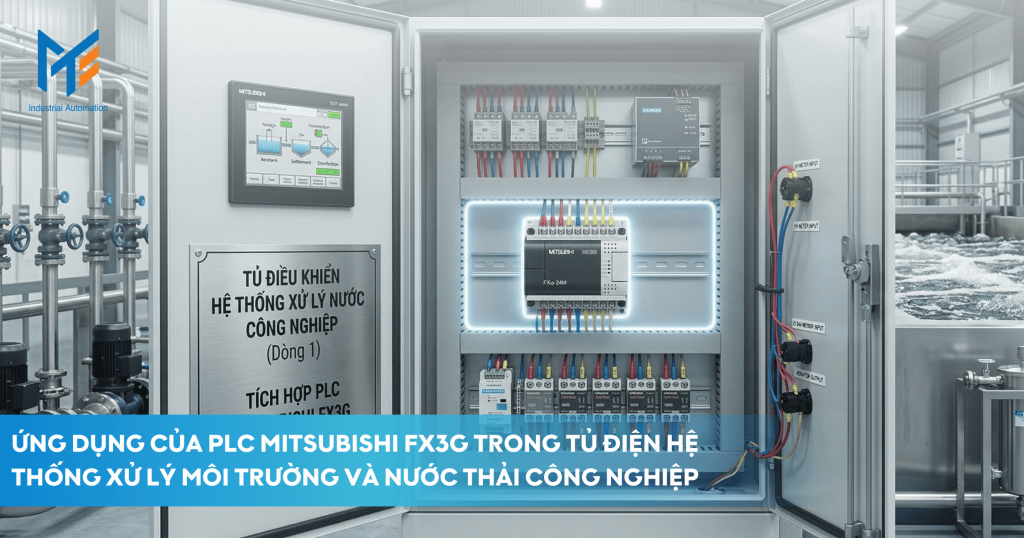

Hệ thống xử lý môi trường và nước thải công nghiệp

Các trạm quan trắc môi trường và khu xử lý nước thải sử dụng thiết bị này làm cụm điều khiển trung tâm cục bộ. Thiết bị tự động thu thập các chỉ số hóa lý của nguồn nước từ hệ thống cảm biến chuyên dụng, từ đó quyết định chu kỳ chạy luân phiên của các máy khuấy chìm, hệ thống sục khí đáy và van định lượng châm hóa chất keo tụ. Khả năng gắn thêm bo mạch truyền thông nối tiếp giúp các trạm bơm nước dễ dàng truyền dữ liệu thông số hoạt động về trung tâm giám sát từ xa theo thời gian thực.

Xem thêm: Ứng dụng của PLC Mitsubishi FX3G trong sản xuất công nghiệp vừa và nhỏ

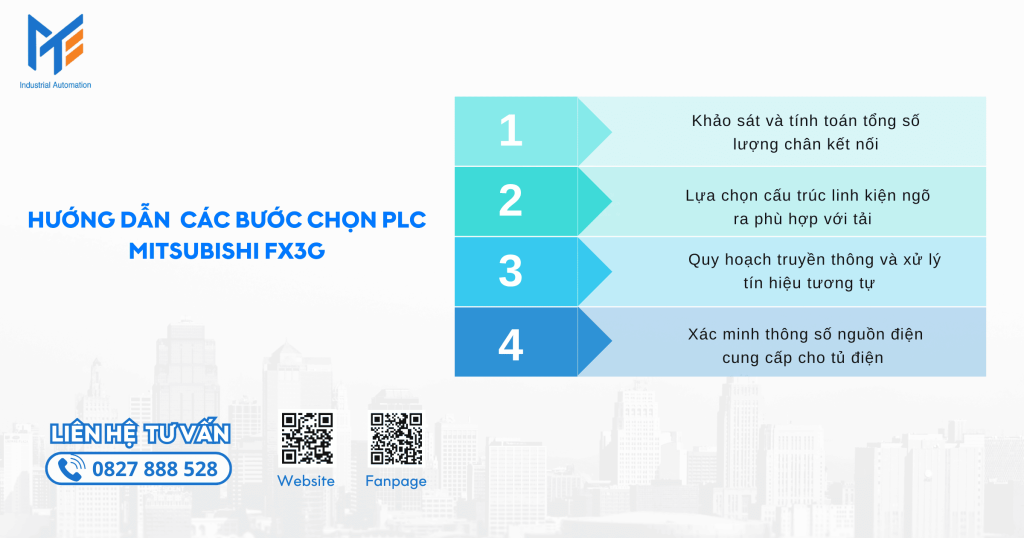

Hướng dẫn các bước chọn PLC Mitsubishi FX3G

Cấu hình khối vi xử lý là nền tảng của toàn bộ thiết kế tủ điện. Việc xác định sai mã thiết bị sẽ làm phát sinh chi phí mua thêm vật tư bổ sung, làm thay đổi kích thước vỏ tủ kim loại hoặc gây khó khăn trong quá trình thi công đấu nối. Để chọn đúng, các kỹ sư cần thực hiện tuần tự các bước đánh giá kỹ thuật sau.

Bước 1: Khảo sát và tính toán tổng số lượng chân kết nối

• Hãy lập một danh sách chi tiết tất cả các cảm biến, công tắc, nút nhấn sẽ đấu nối vào hệ thống để đếm số lượng ngõ vào kỹ thuật số. Tiếp theo, đếm số lượng các thiết bị chấp hành như van điện từ khí nén, rơ le trung gian, còi báo động, đèn tín hiệu để ra số lượng ngõ ra kỹ thuật số.
• Một nguyên tắc cốt lõi của người thiết kế cơ điện là phải cộng thêm hệ số dự phòng 20 phần trăm cho tổng số điểm tín hiệu vật lý. Nếu máy móc của bạn tính toán cần 18 điểm ngõ vào và 12 điểm ngõ ra, tổng cộng là 30 điểm. Khi đó, mã cấu hình 40 điểm sẽ là sự lựa chọn an toàn và thông minh nhất thay vì cố gắng nhồi nhét cắt giảm chức năng để vừa vặn với cấu hình 24 điểm.

Bước 2: Lựa chọn cấu trúc linh kiện ngõ ra phù hợp với tải

• Việc quyết định dùng mã có hậu tố MR hay MT phụ thuộc hoàn toàn vào đặc tính của tải điện mà tủ điện sẽ điều khiển. Nếu hệ thống dùng tải xoay chiều điện lưới 220V, điều khiển các khối khởi động từ kích thước lớn có dòng xung kích mạnh để chạy máy bơm, hoặc tần số bật tắt của các thiết bị cơ khí rất chậm, ngõ ra rơ le cơ khí là phương án an toàn, cách ly điện áp tốt và bền bỉ nhất.
• Ngược lại, nếu thiết kế cơ khí yêu cầu xuất xung định vị tốc độ cao cho động cơ Servo di chuyển theo tọa độ, hoặc điều khiển nhiệt độ bằng cách băm xung đóng ngắt điện trở gia nhiệt liên tục nhiều lần trong một giây, bạn bắt buộc phải cấu hình thiết bị với ngõ ra bóng bán dẫn để tránh làm cháy cụm tiếp điểm cơ học.

Bước 3: Quy hoạch truyền thông và xử lý tín hiệu tương tự

Hãy rà soát lại xem quy trình công nghệ có cần đọc tín hiệu từ cảm biến đo nhiệt độ, đo áp suất thủy lực hay đo lưu lượng khí nén dạng điện áp hay không. Cấu hình nguyên bản của dòng này không tích hợp sẵn cổng xử lý tín hiệu đo lường. Nếu có nhu cầu, bạn phải tính toán thiết kế mua kèm các bo mạch mở rộng gắn thẳng lên mặt máy để tiết kiệm không gian, hoặc mua các khối module gắn bên hông máy. Tương tự đối với yêu cầu kết nối mạng lưới biến tần, cần tính toán mua thêm bo mạch truyền thông công nghiệp tương ứng.

Bước 4: Xác minh thông số nguồn điện cung cấp cho tủ điện

Đa số khối thiết bị trên thị trường sử dụng nguồn điện xoay chiều trực tiếp từ 100V đến 240V. Tuy nhiên, nếu bạn đang thiết kế tủ điện đặt trên xe kéo tự hành trong hệ thống kho bãi logistic, hệ thống máy cơ động dùng ắc quy hoặc các khu vực yêu cầu an toàn chống điện giật tuyệt đối, bạn phải tìm kiếm đặt hàng các mã thiết bị đặc chủng sử dụng nguồn cấp một chiều 24V để đảm bảo đáp ứng tiêu chuẩn.

Xem thêm: Hướng dẫn chọn PLC Mitsubishi FX3G cho tủ điện sản xuất công nghiệp

Mua PLC Mitsubishi FX3G uy tín chính hãng ở đâu?

Để bảo vệ chất lượng công trình và duy trì uy tín của nhà chế tạo máy, việc lựa chọn một đối tác phân phối thiết bị chính hãng là ưu tiên số một. CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) tự hào là đơn vị phân phối chiến lược, chuyên cung cấp các giải pháp tự động hóa và thiết bị đóng cắt Mitsubishi Electric tại thị trường Việt Nam.

Những lợi ích vượt trội khi đồng hành cùng MTEE:

1. Chất lượng thiết bị chính hãng 100%: MTEE cam kết tuyệt đối không kinh doanh hàng trôi nổi. Toàn bộ thiết bị cung cấp đến tay khách hàng đều là hàng mới nguyên bản, đi kèm chứng từ chứng nhận xuất xứ hàng hóa CO và chứng nhận chất lượng CQ minh bạch, đảm bảo vượt qua các khâu kiểm duyệt vật tư khắt khe nhất của mọi dự án công trình.
2. Sẵn sàng nguồn hàng dự trữ quy mô lớn: Thời gian dừng máy chờ đợi linh kiện thay thế là khoảng thời gian vô cùng đắt đỏ. Kho bãi của MTEE luôn duy trì tồn kho sẵn sàng số lượng lớn đầy đủ dải sản phẩm từ 14 điểm đến 60 điểm cùng các bo mạch mở rộng thiết yếu, sẵn sàng giao hàng hỏa tốc để ứng cứu các sự cố kỹ thuật của nhà máy.
3. Chính sách bảo hành tận tâm, chiết khấu tối ưu: MTEE xây dựng chính sách giá cực kỳ cạnh tranh cho các đối tác chuyên làm tủ điện định kỳ và các xưởng gia công chế tạo máy công nghiệp. Cùng với đó là quy trình bảo hành chính hãng chuẩn mực, hỗ trợ kiểm tra bo mạch và xử lý nhanh gọn các trục trặc nhằm duy trì tính liên tục cho dây chuyền sản xuất.

Lời kết

Việc sử dụng bộ vi điều khiển PLC Mitsubishi FX3G là minh chứng rõ nét cho một giải pháp thiết kế cơ điện thông minh, cân đối hoàn hảo giữa chi phí đầu tư và năng lực vận hành thực tế. Không sở hữu những thông số dư thừa, khối thiết bị này tập trung vào sự bền bỉ cơ học, tính ổn định của phần mềm và khả năng tương thích mở rộng đa dạng để giải quyết gọn gàng các bài toán tự động hóa công nghiệp cốt lõi.

---
