Tổng quan về PLC Mitsubishi FX5S chi tiết nhất

Trong kỷ nguyên công nghiệp hiện đại, tự động hóa đóng vai trò then chốt quyết định năng lực sản xuất và tính cạnh tranh của doanh nghiệp. Để vận hành các dây chuyền sản xuất hay các cỗ máy phức tạp, hệ thống tủ điện điều khiển cần được trang bị những thiết bị xử lý dữ liệu mạnh mẽ, hoạt động bền bỉ và có khả năng giao tiếp mạng linh hoạt. Nhằm đáp ứng nhu cầu nâng cấp hệ thống máy móc quy mô nhỏ và vừa hướng tới nền tảng vạn vật kết nối công nghiệp, tập đoàn Mitsubishi Electric đã ra mắt dòng thiết bị điều khiển PLC Mitsubishi FX5S thuộc thế hệ MELSEC iQ-F Series.

Các đặc điểm thông số kỹ thuật nổi bật của PLC Mitsubishi FX5S

Mặc dù được xếp vào phân khúc thiết bị điều khiển phổ thông khởi điểm của thế hệ iQ-F, Mitsubishi vẫn trang bị cho FX5S một cấu trúc vi kiến trúc phần cứng và hệ sinh thái tính năng vô cùng ấn tượng, vượt xa các tiêu chuẩn thông thường của một bộ điều khiển cỡ nhỏ.

Tốc độ xử lý tập lệnh được cải tiến mạnh mẽ

Sức mạnh của FX5S nằm ở chip vi xử lý trung tâm thế hệ mới, cho phép thực thi các tập lệnh logic cơ bản chỉ trong thời gian 84 nanosecond. Tốc độ quét chu kỳ vòng lặp cực ngắn này giúp thiết bị đọc trạng thái cảm biến ngoại vi và xuất lệnh điều khiển các cơ cấu chấp hành gần như ngay lập tức. Tính năng này đảm bảo sự đồng bộ tuyệt đối cho các hệ thống máy móc chuyển động nhanh, loại bỏ hiện tượng trễ nhịp thường gặp ở các dòng vi điều khiển đời cũ.

Nền tảng truyền thông mạng Ethernet tiên tiến

Điểm nâng cấp mang lại giá trị thực tiễn cao nhất của FX5S chính là việc tích hợp sẵn một cổng truyền thông Ethernet tốc độ cao ngay trên mặt trước thiết bị. Cổng kết nối này không chỉ dùng để nạp và giám sát chương trình phần mềm từ máy tính mà còn hỗ trợ giao thức mạng CC-Link IE Field Basic. Thông qua chuẩn giao tiếp này, một khối điều khiển nhỏ gọn có thể làm thiết bị chủ để điều phối đồng bộ hàng loạt biến tần và bộ khuếch đại động cơ Servo thông qua một sợi cáp mạng tiêu chuẩn, giúp tủ điện trở nên vô cùng gọn gàng.

Dung lượng bộ nhớ lưu trữ an toàn

Để phục vụ cho các thuật toán lập trình tuần tự phức tạp và chức năng lưu trữ dữ liệu thông số máy móc, thiết bị được trang bị bộ nhớ chương trình lên đến 48.000 bước lệnh. Đây là dạng bộ nhớ không bay hơi, đảm bảo an toàn tuyệt đối cho mã lệnh ngay cả khi máy móc bị cúp điện trong thời gian dài. Năng lực lưu trữ lớn cho phép kỹ sư thoải mái viết các chương trình bằng các khối chức năng tiêu chuẩn và chèn thêm nhiều đoạn mã chú thích phục vụ cho công tác bảo trì sau này.

Chức năng giám sát nền tảng Web Server tích hợp

Hệ thống phần cứng FX5S cung cấp tính năng giám sát máy móc từ xa thông qua nền tảng Web Server. Kỹ sư vận hành có thể sử dụng trình duyệt web thông thường trên máy tính bảng hoặc điện thoại thông minh, nhập địa chỉ IP của thiết bị để truy cập trực tiếp vào giao diện giám sát. Người dùng có thể theo dõi trạng thái bật tắt của các thanh ghi bộ nhớ, kiểm tra lịch sử mã lỗi hệ thống mà không cần phải mở nắp tủ điện hay cài đặt phần mềm lập trình chuyên dụng.

Tính năng định vị phát xung tốc độ cao

Bỏ qua rào cản về phân khúc giá thành, phần cứng của FX5S vẫn hỗ trợ tính năng đếm xung tốc độ cao lên đến 8 kênh độc lập. Về mặt điều khiển ngõ ra, khối thiết bị này có khả năng cấp xung điều khiển tối đa 4 trục độc lập ở tần số 100 kHz. Tập lệnh điều khiển vị trí nội suy cung tròn và nội suy đường thẳng được tối ưu hóa mạnh mẽ, giúp hệ thống giao tiếp với các động cơ điều khiển vị trí một cách mượt mà và chính xác.

Xem thêm: Giới thiệu tổng quan về PLC Mitsubishi mới nhất

Các dòng PLC Mitsubishi FX5S phổ biến hiện nay

Dải sản phẩm của dòng FX5S được phân loại chặt chẽ dựa trên số lượng điểm kết nối ngõ vào vật lý và ngõ ra vật lý. Ký hiệu MR ở đuôi mã sản phẩm thể hiện đặc tính ngõ ra sử dụng tiếp điểm rơ le cơ khí. Nhóm cấu hình sử dụng rơ le này được giới thiết kế tủ điện tại Việt Nam cực kỳ ưa chuộng nhờ khả năng chịu dòng tải tốt, tính cách ly điện áp an toàn và dễ dàng đấu nối trực tiếp với nhiều mức điện áp khác nhau từ 24V một chiều đến 220V xoay chiều.

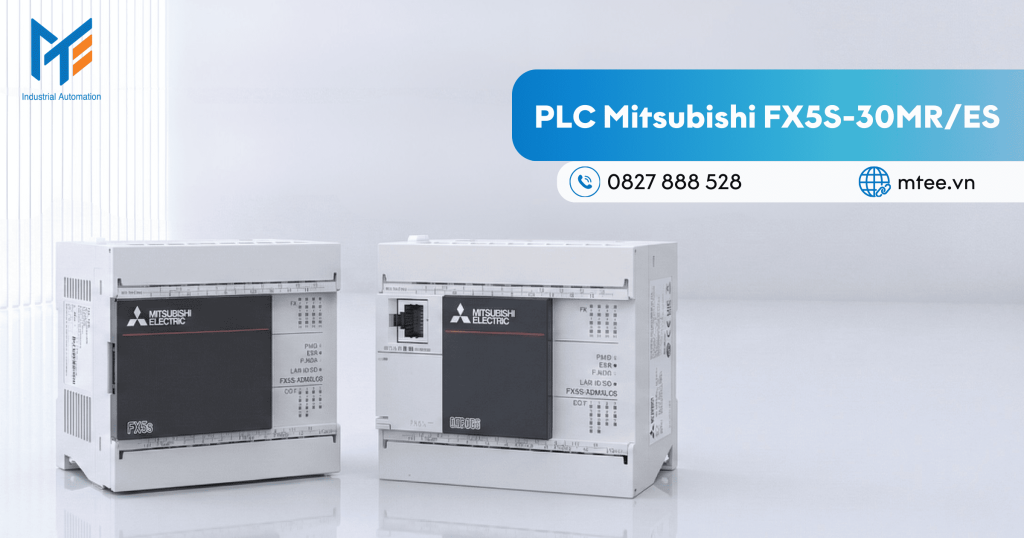

PLC Mitsubishi FX5S-30MR/ES

Đây là khối vi điều khiển tiêu chuẩn có kích thước thu gọn nhất trong gia đình iQ-F Series, đóng vai trò là giải pháp tối ưu hóa chi phí cho các dự án tự động hóa quy mô nhỏ.

• Cấu trúc phần cứng: Cung cấp tổng cộng 30 điểm kết nối tín hiệu, bao gồm 16 ngõ vào kỹ thuật số và 14 ngõ ra dạng rơ le. Điện áp cấp nguồn hoạt động dải rộng từ 100V đến 240V xoay chiều.
• Đặc tính kỹ thuật: Không gian vỏ máy được thiết kế tối ưu với các khối cực đấu dây bố trí khoa học. Ngõ ra rơ le cho phép dòng điện tải định mức lên đến 2A mỗi điểm, đủ sức kích hoạt trực tiếp các cuộn hút van điện từ, đèn cảnh báo công suất cao hoặc khởi động từ cỡ nhỏ mà không cần phải gắn thêm rơ le trung gian cách ly.
• Ứng dụng thực tiễn: FX5S-30MR/ES là sự lựa chọn hoàn hảo cho các trạm gia công cơ khí độc lập, hệ thống điều khiển cửa trượt tự động, máy ép kiện phế liệu hoặc các tủ điều khiển trạm bơm cấp nước cục bộ. Cấu hình này giúp tiết kiệm tối đa diện tích trên thanh ray lắp ráp thiết bị bên trong tủ điện.

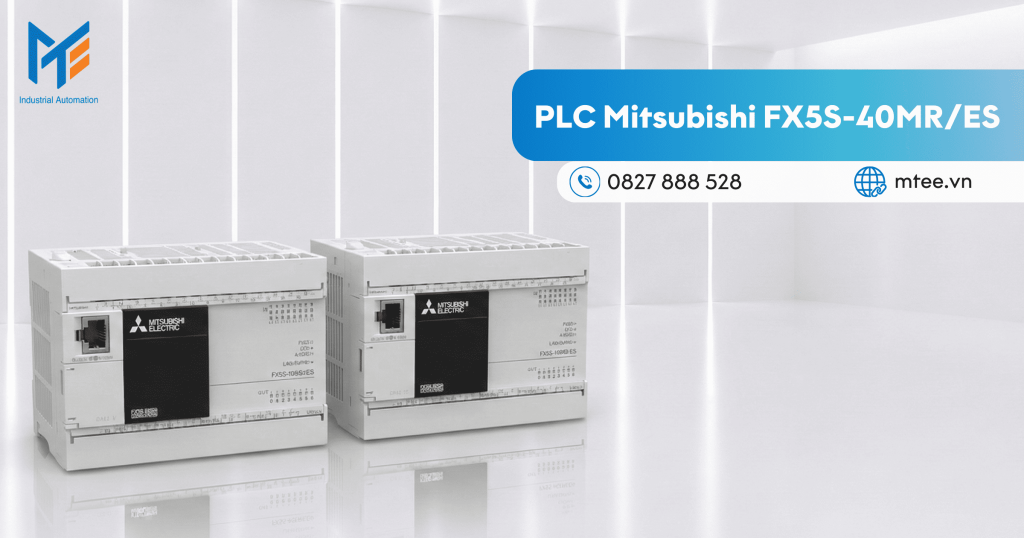

PLC Mitsubishi FX5S-40MR/ES

Mã sản phẩm hạng trung này mang đến sự cân đối tuyệt vời giữa chi phí đầu tư và dung lượng điểm kiểm soát tín hiệu dành cho các máy móc quy mô vừa.

• Cấu trúc phần cứng: Thiết bị được mở rộng cấu hình lên thành 40 điểm kết nối, trong đó phân bổ 24 ngõ vào cảm biến và 16 ngõ ra điều khiển rơ le.
• Đặc tính kỹ thuật: Lượng ngõ vào dồi dào hơn cho phép thiết bị thu thập trạng thái từ nhiều khu vực khác nhau. Kỹ sư có thể bố trí thêm công tắc hành trình an toàn, nút nhấn dừng khẩn cấp, cảm biến đo áp suất và tiếp điểm rơ le nhiệt bảo vệ động cơ để xây dựng một sơ đồ cảnh báo lỗi toàn diện, nâng cao độ tin cậy của cỗ máy.
• Ứng dụng thực tiễn: FX5S-40MR/ES xuất hiện cực kỳ phổ biến trong các dây chuyền đóng gói màng co tự động, máy làm khẩu trang y tế liên hoàn, hệ thống băng tải cấp phôi tự động và các tủ giám sát hệ thống chiếu sáng thông minh cho nhà xưởng. Lượng ngõ ra 16 điểm đáp ứng hoàn hảo việc phân bổ lệnh chạy cho một dàn cơ cấu chấp hành đa hướng.

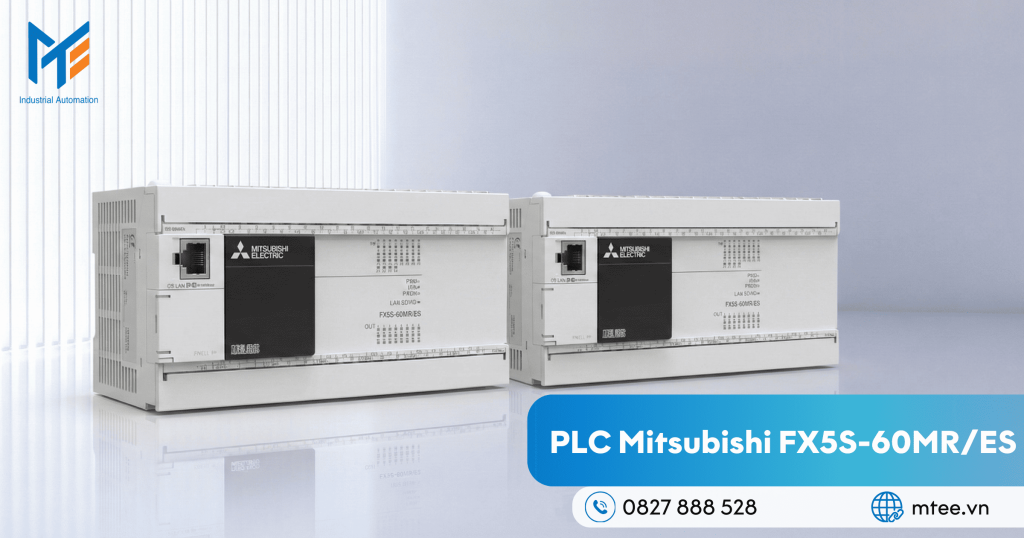

PLC Mitsubishi FX5S-60MR/ES

Đây là phiên bản có số lượng kết nối khổng lồ nhất trong dải sản phẩm khối chính tiêu chuẩn của dòng FX5S, giải quyết các bài toán tự động hóa đòi hỏi nhiều thao tác liên hoàn.

• Cấu trúc phần cứng: Sở hữu tổng cộng 60 điểm tín hiệu độc lập, bao gồm 36 ngõ vào kỹ thuật số và 24 ngõ ra dạng rơ le cơ khí.
• Đặc tính kỹ thuật: Với sức mạnh xử lý vượt trội của dòng vi mạch thế hệ mới, mã sản phẩm này dễ dàng quản lý luồng dữ liệu của 60 thiết bị ngoại vi cùng lúc mà không hề có dấu hiệu giật lag hay suy giảm xung nhịp chu kỳ. Khoảng cách vật lý giữa các khối linh kiện rơ le bên trong mạch in được gia cố để tăng cường khả năng thoát nhiệt khi máy hoạt động liên tục nhiều ca sản xuất.
• Ứng dụng thực tiễn: FX5S-60MR/ES là trung tâm chỉ huy không thể thay thế trong các dây chuyền lắp ráp bản mạch điện tử, máy chiết rót nước giải khát đa trạm hoặc hệ thống buồng sấy nông sản công suất lớn. Khả năng kết nối Ethernet sẵn có giúp khối điều khiển 60 chân này gửi tình trạng hoạt động của hàng chục van và động cơ về màn hình giám sát trung tâm một cách cực kỳ mượt mà.

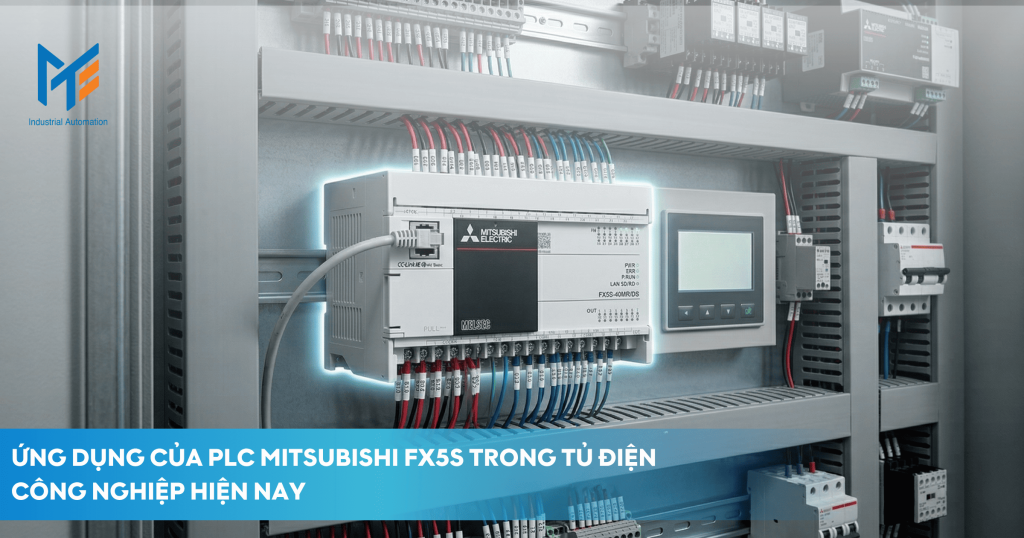

Ứng dụng thực tế của PLC Mitsubishi FX5S trong tủ điện hiện nay

Sự chuyển dịch nhanh chóng từ các hệ thống điều khiển vận hành thủ công sang các nhà máy sản xuất tự động tại Việt Nam đã thúc đẩy dòng FX5S trở thành thiết bị bán chạy bậc nhất. Sự tinh gọn về phần cứng và năng lực truyền thông mạng mạnh mẽ giúp nó phủ sóng ở nhiều khía cạnh công nghiệp.

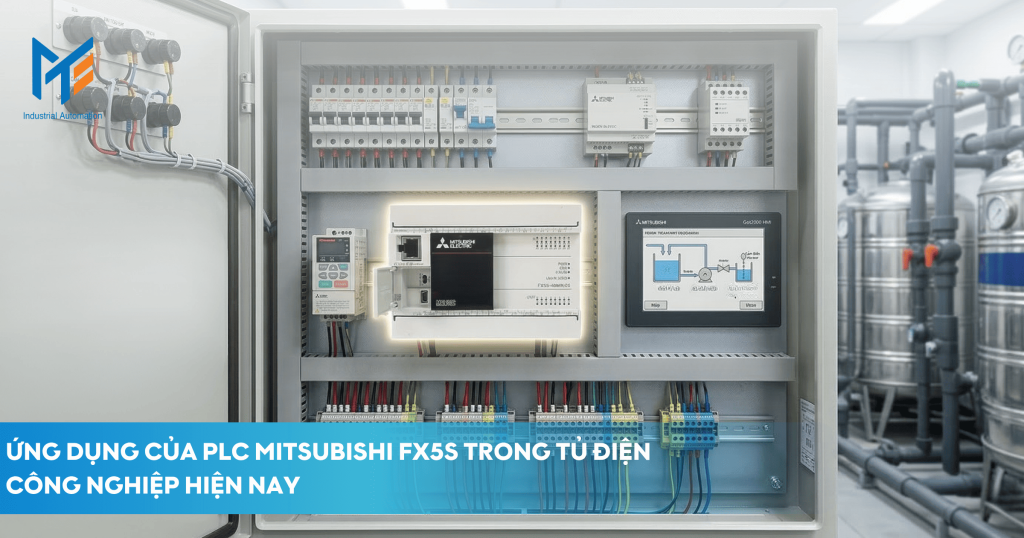

Tủ điện điều khiển hệ thống xử lý nước và cấp thoát nước

Tại các trạm cấp nước sạch thành phố hoặc khu công nghiệp, việc thu thập dữ liệu mực nước và điều khiển áp suất luân phiên là nhiệm vụ khắt khe. FX5S được ứng dụng trong tủ điện để thu thập tín hiệu trạng thái của các phao báo mức, rơ le áp suất và điều khiển các máy bơm giếng sâu hoạt động theo thứ tự. Tính năng kết nối mạng cho phép thiết bị tự động xuất báo cáo lượng nước tiêu thụ và gửi trực tiếp qua mạng nội bộ về phòng điều khiển trung tâm để kỹ sư giám sát quá trình vận hành mà không cần xuống trực tiếp trạm bơm.

Tủ điện hệ thống HVAC và tự động hóa tòa nhà

Hệ thống quạt thông gió tầng hầm, cụm máy bơm tăng áp sinh hoạt và hệ thống điều hòa trung tâm trong các khu phức hợp thương mại luôn ưu tiên sử dụng các cấu hình 40MR hoặc 60MR. Khả năng lập trình hàm thời gian thực của FX5S giúp kỹ sư lên lịch bật tắt hệ thống theo các khung giờ cao điểm, tự động luân phiên thời gian chạy của động cơ để phân bổ hao mòn cơ khí đồng đều. Cổng giao tiếp mạng LAN giúp liên kết hàng chục tủ điện trên các tầng lại thành một hệ thống quản lý năng lượng tòa nhà thống nhất.

Tủ điện cho công nghiệp sản xuất và đóng gói thực phẩm

Trong các dây chuyền đóng gói bánh kẹo hay pha trộn nguyên liệu nước giải khát, tủ điện điều khiển yêu cầu sự kín khít chống nước và các thiết bị bên trong phải hoạt động bền bỉ liên tục. Khối vi xử lý FX5S không chỉ đảm nhiệm việc đếm chính xác số lượng sản phẩm chạy qua băng tải mà còn giao tiếp trực tiếp với hệ thống biến tần thông qua mạng truyền thông công nghiệp để tinh chỉnh tốc độ băng chuyền khớp với khâu cấp liệu. Các tiếp điểm rơ le đầu ra bền bỉ đảm bảo hoạt động hàng triệu chu kỳ cắt ép màng bao bì nhiệt mà không gặp tình trạng đánh lửa dính tiếp điểm.

Tủ điện hệ thống nông nghiệp thông minh công nghệ cao

Các dự án nhà màng trồng dưa lưới hay lan hồ điệp tại Việt Nam đang áp dụng mạnh mẽ các tủ điện kiểm soát khí hậu vi mô. FX5S thu thập dữ liệu từ hệ thống cảm biến đo độ ẩm đất, nhiệt độ không khí và cường độ bức xạ ánh sáng thông qua các bo mạch đọc tín hiệu tương tự gắn kèm. Dựa trên thuật toán lập trình logic đã thiết lập, thiết bị tự động đóng cắt các cụm van tưới nước nhỏ giọt, khởi động quạt sấy đối lưu và tự động kéo rèm che nắng. Kết nối Web Server giúp các chuyên gia nông nghiệp theo dõi thông số nông trại ngay trên điện thoại di động ở bất kỳ đâu.

Xem thêm: Ứng dụng của PLC Mitsubishi FX5S trong tủ điện công nghiệp hiện nay

Hướng dẫn lựa chọn PLC Mitsubishi FX5S phù hợp với tủ điện

Việc bóc tách cấu hình và lựa chọn chính xác mã sản phẩm khối điều khiển trung tâm là bước quan trọng quyết định sự vận hành ổn định và tính kinh tế của toàn bộ tủ điện. Dưới đây là quy trình kỹ thuật chuyên sâu để các kỹ sư cơ điện tham khảo áp dụng.

Tính toán chi tiết số lượng chân ngõ vào và ngõ ra vật lý

Bạn cần phải lập một bảng excel liệt kê tỉ mỉ mọi linh kiện sẽ kết nối vào hệ thống tủ điện. Số lượng ngõ vào bao gồm toàn bộ nút nhấn trên mặt tủ, công tắc chuyển mạch tự động thao tác tay, cảm biến quang học đếm sản phẩm, công tắc hành trình giới hạn và các tiếp điểm phụ báo lỗi từ khởi động từ. Số lượng ngõ ra bao gồm cuộn hút rơ le trung gian, van khí nén xi lanh, đèn báo trạng thái và còi hú cảnh báo. Sau khi có tổng số chân thực tế, một quy chuẩn bắt buộc trong thiết kế bảng điện là phải nhân thêm hệ số chân dự phòng từ 20 đến 25 phần trăm.

Nếu tổng số ngõ vào thực tế của máy là 16 điểm và ngõ ra là 12 điểm, bạn không thể sử dụng mã 30MR mà bắt buộc phải nâng cấp lên dùng mã FX5S-40MR/ES để chừa lại dư địa chân đấu nối cho việc thay đổi quy trình công nghệ của máy móc sau này.

Phân tích đặc tính điện áp tải để chọn loại ngõ ra phù hợp

Quyết định chọn ngõ ra rơ le cơ khí hay ngõ ra bóng bán dẫn phụ thuộc hoàn toàn vào cơ cấu chấp hành phía sau tủ điện của bạn. Nếu hệ thống của bạn sử dụng van điện từ chạy điện lưới 220V xoay chiều, điều khiển các động cơ bơm bằng khởi động từ có dòng phát sinh ban đầu lớn, hoặc tần số bật tắt các cơ cấu máy móc là rất chậm, ngõ ra Rơ le là phương án thiết kế tốt nhất để cung cấp khả năng chịu dòng tải khỏe và cách ly điện áp an toàn. Ngược lại, nếu thiết kế cơ khí của bạn sử dụng động cơ bước, động cơ Servo cần nhận xung vuông tốc độ cao để di chuyển tọa độ chính xác, hoặc điều khiển các van tỷ lệ thay đổi hành trình liên tục hàng chục lần một giây, bạn tuyệt đối không được dùng ngõ ra rơ le cơ khí mà phải chuyển sang khảo sát hệ thống cấu hình sử dụng ngõ ra bóng bán dẫn để tránh phá hủy tiếp điểm vật lý.

Đánh giá nhu cầu thu thập dữ liệu đo lường

Dòng FX5S cực kỳ mạnh mẽ về tính năng mạng truyền thông, nhưng nó lại không được tích hợp sẵn các kênh đọc tín hiệu tương tự trên thân máy tiêu chuẩn. Nếu dự án của bạn có yêu cầu đọc giá trị áp suất lò hơi bằng dòng điện, đo nhiệt độ hầm sấy hay xuất tín hiệu điều khiển góc mở van tuyến tính dòng lưu lượng, bạn bắt buộc phải lên cấu hình mua bổ sung các bo mạch chuyển đổi chuyên dụng gắn trực tiếp lên mặt trước của khối điều khiển trung tâm.

Xem xét cấu trúc hạ tầng mạng và chuẩn giao tiếp ngoại vi

Cổng Ethernet tốc độ cao tiêu chuẩn của FX5S giải quyết được phần lớn nhu cầu kết nối nhà máy thông minh hiện đại. Tuy nhiên, nếu bạn phải đấu nối tủ điện để nâng cấp một hệ thống cũ sử dụng chuẩn truyền thông mạng RS-485 Modbus RTU liên kết với các đồng hồ đo điện năng kỹ thuật số hoặc điều khiển biến tần đời cũ, bạn cần thiết kế thêm các bảng mạch mở rộng truyền thông nối tiếp tương ứng lắp kèm vào khe cắm của khối xử lý chính.

Xem thêm: Hướng dẫn chọn PLC Mitsubishi FX5S cho hệ thống tủ điện
