Ứng dụng của CB Mitsubishi trong hệ thống tủ điện công nghiệp

Trong hạ tầng kỹ thuật của các nhà máy sản xuất, tòa nhà cao tầng hay các trạm xử lý, hệ thống tủ bảng điện đóng vai trò phân phối và quản lý nguồn năng lượng. Yêu cầu tiên quyết đối với hệ thống này là tính liên tục và an toàn. Để giải quyết bài toán này, việc lựa chọn thiết bị đóng cắt (Circuit Breaker – CB) là bước quan trọng nhất trong khâu thiết kế.

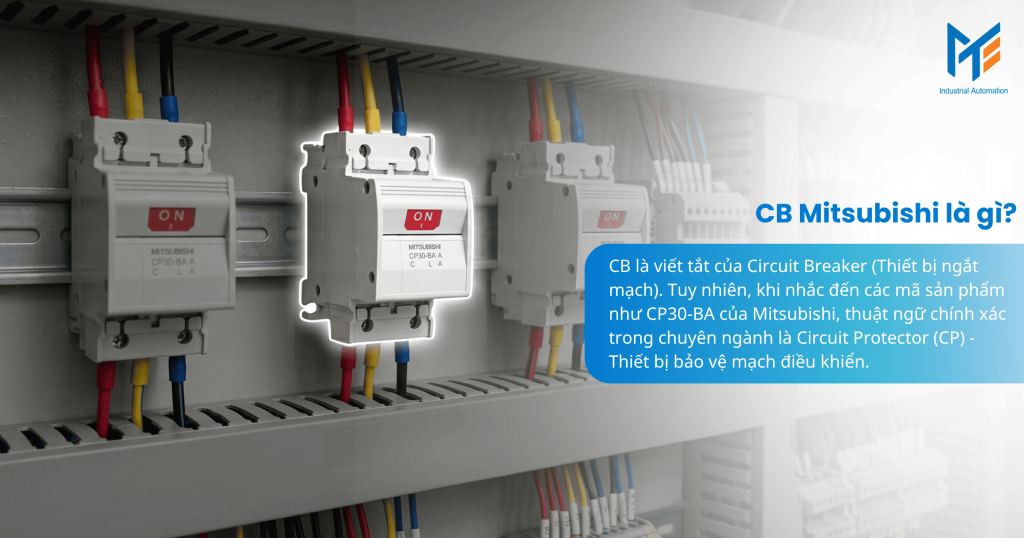

CB Mitsubishi là gì?

CB Mitsubishi là tên gọi chung cho các thiết bị đóng cắt mạch điện do tập đoàn Mitsubishi Electric (Nhật Bản) sản xuất. Nhiệm vụ cốt lõi của chúng là đóng/ngắt mạch điện (bằng tay hoặc tự động) và tự động ngắt mạch khi phát hiện các sự cố bất thường như quá tải (Overload), ngắn mạch (Short circuit) hoặc rò điện (Earth leakage).

Trong công nghiệp, CB Mitsubishi được phân thành 3 nhóm chính dựa trên cấu tạo và ứng dụng:

1. ACB (Air Circuit Breaker): Máy cắt không khí. Dùng cho dòng điện rất lớn (630A – 6300A), thường đặt ở đầu nguồn.
2. MCCB (Molded Case Circuit Breaker): Aptomat dạng khối đúc. Dùng cho dòng điện trung bình và lớn (10A – 1600A), là xương sống của hệ thống phân phối.
3. MCB (Miniature Circuit Breaker) & Circuit Protector: Aptomat dạng tép và thiết bị bảo vệ mạch. Dùng cho dòng điện nhỏ (0.1A – 125A), bảo vệ mạch điều khiển hoặc tải nhỏ.

Sự khác biệt của CB Mitsubishi so với các thương hiệu khác nằm ở công nghệ dập hồ quang (Arc quenching technology) và cơ chế tác động cơ khí chính xác, đảm bảo duy trì đặc tuyến bảo vệ ổn định sau nhiều năm vận hành.

Xem thêm: CB Mitsubishi là gì? Tổng quan chi tiết về CB Mitsubishi

Tại sao CB Mitsubishi lại phù hợp trong hệ thống tủ điện công nghiệp

Môi trường công nghiệp khắc nghiệt hơn rất nhiều so với môi trường dân dụng. Bụi bẩn, độ rung động, nhiệt độ cao và tần suất đóng cắt liên tục là những thách thức mà thiết bị điện phải đối mặt. Dưới đây là 6 lý do kỹ thuật khiến CB Mitsubishi được tin dùng.

Khả năng cắt ngắn mạch cao – An toàn khi xảy sự cố

Trong các nhà máy, trạm biến áp thường có công suất lớn, dẫn đến dòng ngắn mạch tại thanh cái tủ điện có thể lên tới hàng chục nghìn Ampe (kA). Nếu CB có khả năng cắt (Icu) thấp hơn dòng ngắn mạch thực tế, nó sẽ bị nổ tung trước khi kịp ngắt mạch, gây phá hủy tủ điện.

CB Mitsubishi dòng NF-Series (MCCB) và AE-SW (ACB) cung cấp khả năng cắt ngắn mạch rất cao, phổ biến ở mức 30kA, 50kA, 65kA và lên tới 130kA. Hãng sử dụng công nghệ ISTAC (Impulse Current Arc-Extinguishing Technology) giúp đẩy nhanh tốc độ dập hồ quang nhờ lực từ trường, giới hạn năng lượng phá hủy đi qua thiết bị, bảo vệ an toàn cho hệ thống thanh cái và dây dẫn.

Độ bền cơ – điện cao, phù hợp môi trường công nghiệp

Một dây chuyền sản xuất có thể yêu cầu đóng ngắt điện hàng ngày. Các tiếp điểm của CB Mitsubishi được chế tạo từ hợp kim bạc đặc biệt, chống mài mòn và chống hàn dính (hiện tượng tiếp điểm bị chảy và dính vào nhau khi cắt dòng lớn). Tuổi thọ cơ khí (Mechanical Life) của CB Mitsubishi thường đạt từ 10.000 đến 25.000 lần đóng cắt, đảm bảo hoạt động bền bỉ trong 10-20 năm mà không cần thay thế thường xuyên, giúp tối ưu chi phí bảo trì (OPEX) cho doanh nghiệp.

Bảo vệ chính xác – giảm trip nhầm

Trong công nghiệp, việc “nhảy aptomat sai” (Nuisance Tripping) là điều tối kỵ vì nó làm dừng dây chuyền vô cớ. CB Mitsubishi, đặc biệt là các dòng có Rơ le điện tử (Electronic Trip Relay), cho phép đo đếm dòng điện qua biến dòng tích hợp và xử lý bằng vi mạch. Điều này giúp loại bỏ ảnh hưởng của nhiệt độ môi trường lên thanh lưỡng kim (vốn là điểm yếu của CB nhiệt truyền thống). Dù nhiệt độ trong tủ điện lên cao 50-60 độ C, dòng tác động của CB Mitsubishi vẫn chính xác theo thông số cài đặt.

Phối hợp bảo vệ chọn lọc Selectivity

Đây là tiêu chuẩn bắt buộc trong thiết kế điện công nghiệp. Nguyên tắc chọn lọc đảm bảo rằng khi có sự cố ở thiết bị cuối nguồn (ví dụ động cơ bị kẹt), chỉ CB nhánh trực tiếp bảo vệ động cơ đó ngắt, còn CB tổng và các CB nhánh khác vẫn đóng. Mitsubishi Electric cung cấp đầy đủ bảng tra cứu phối hợp (Coordination Table) và phần mềm tính toán, giúp kỹ sư dễ dàng lựa chọn cặp CB thượng nguồn/hạ nguồn phù hợp để đạt được tính chọn lọc toàn phần (Total Selectivity) hoặc bán phần. Các dòng ACB và MCCB cao cấp có chức năng chỉnh định thời gian trễ (Time Delay) để thực hiện chức năng này một cách hoàn hảo.

Dải công suất rộng – dùng đồng bộ toàn hệ thống

Sự đồng bộ hóa thiết bị giúp giảm gánh nặng cho kho vật tư dự phòng. Mitsubishi cung cấp giải pháp trọn gói từ những CB nhỏ nhất (0.1A cho mạch điều khiển PLC) đến những máy cắt khổng lồ (6300A cho trạm biến áp). Việc sử dụng một thương hiệu duy nhất giúp kỹ thuật viên dễ dàng làm quen với cách cài đặt, vận hành và bảo trì, giảm thiểu sai sót do thao tác.

Kích thước tối ưu – tiết kiệm không gian tủ

Giá thành vỏ tủ điện phụ thuộc vào kích thước tôn và không gian lắp đặt. CB Mitsubishi được thiết kế theo xu hướng tối ưu hóa kích thước (Compact Design). Các dòng MCCB thế hệ mới có kích thước khung vỏ nhỏ hơn nhưng vẫn giữ nguyên khả năng cắt dòng ngắn mạch. Phụ kiện như tiếp điểm phụ, cuộn cắt (Shunt Trip) được lắp bên trong CB (Internal Accessories) thay vì gắn ngoài, giúp tiết kiệm không gian thanh ray và tăng tính thẩm mỹ cho tủ điện.

Xem thêm: Hướng dẫn chọn CB Mitsubishi cho hệ thống tủ điện công nghiệp

Các ứng dụng của CB Mitsubishi trong hệ thống tủ điện công nghiệp

Dựa trên sơ đồ phân phối điện hình cây, CB Mitsubishi hiện diện ở mọi cấp độ của hệ thống.

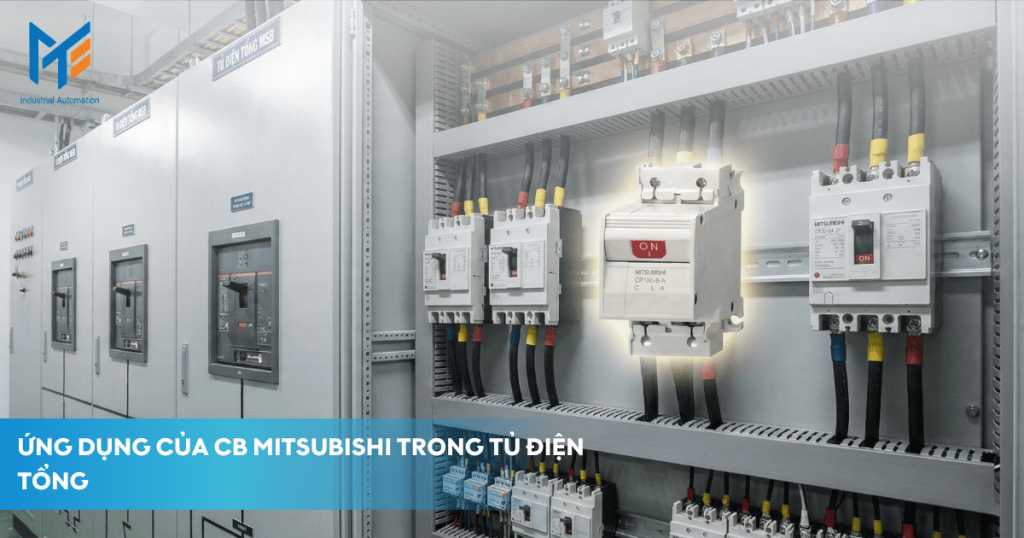

Tủ điện tổng MSB Main Switchboard

Đây là tủ điện quan trọng nhất, đặt ngay sau trạm biến áp hạ thế.

• Thiết bị sử dụng: Máy cắt không khí (ACB) Mitsubishi dòng AE-SW hoặc MCCB dòng NF công suất lớn (800A – 1600A).
• Vai trò: Bảo vệ tổng cho toàn bộ nhà máy.
• Yêu cầu kỹ thuật: Tại vị trí này, dòng ngắn mạch là lớn nhất. CB Mitsubishi được chọn phải có thông số Icu và Icw (dòng chịu đựng ngắn hạn) rất cao. ACB Mitsubishi được trang bị bộ Trip Unit thông minh (WS-V Series) có màn hình hiển thị dòng điện, điện áp, công suất, giúp kỹ sư giám sát chất lượng điện năng ngay tại đầu nguồn.
• Ứng dụng thực tế: Khi hệ thống xảy ra sự cố quá tải tổng thể, hoặc ngắn mạch trên thanh cái chính, ACB sẽ cắt điện toàn bộ để bảo vệ máy biến áp không bị cháy nổ.

Tủ phân phối MDB DB Distribution Board

Từ tủ tổng MSB, điện năng được phân phối đến các tủ nhánh đặt tại từng khu vực sản xuất (Xưởng A, Xưởng B, Khu văn phòng…).

• Thiết bị sử dụng: MCCB Mitsubishi dòng NF (dòng C, S, H) làm CB tổng và CB nhánh.
• Vai trò: Bảo vệ đường dây cáp trục chính dẫn đến các máy móc.
• Yêu cầu kỹ thuật: Tính chọn lọc là yếu tố then chốt. Kỹ sư thường sử dụng MCCB Mitsubishi loại có thể chỉnh định dòng (Adjustable Thermal) để tinh chỉnh mức bảo vệ phù hợp với tải thực tế của từng phân xưởng.
• Ví dụ: Tủ DB chiếu sáng nhà xưởng sử dụng MCCB tổng 3 pha và hàng loạt MCB 1 pha (BH-D6) chia ra các lộ đèn.

Tủ động lực Power Panel Motor Panel

Đây là nơi cấp nguồn trực tiếp cho các động cơ công suất lớn (Bơm, Quạt, Băng tải, Máy nén khí).

• Thiết bị sử dụng: MCCB Mitsubishi kết hợp Contactor và Rơ le nhiệt, hoặc sử dụng CB chuyên dụng bảo vệ động cơ (Motor Protection Breaker – MMP-T Series).
• Vai trò: Bảo vệ động cơ khỏi quá tải, kẹt trục (Locked rotor) và ngắn mạch cuộn dây.
• Đặc thù kỹ thuật: Động cơ khi khởi động tạo ra dòng điện xung kích (Inrush current) gấp 5-7 lần dòng định mức. Nếu chọn CB thường, nó sẽ nhảy ngay khi khởi động. CB Mitsubishi dòng bảo vệ động cơ có đặc tuyến từ (Magnetic trip) được thiết kế đặc biệt (Curve D hoặc ngưỡng cắt từ cao hơn 10-14 lần In) để bỏ qua dòng khởi động này nhưng vẫn cắt tức thì khi có ngắn mạch.
• Phối hợp Type 2: Mitsubishi cung cấp giải pháp phối hợp Type 2 giữa CB và Contactor, đảm bảo khi xảy ra ngắn mạch, các tiếp điểm của Contactor không bị hàn dính, hệ thống có thể chạy lại ngay sau khi khắc phục sự cố mà không cần thay thiết bị.

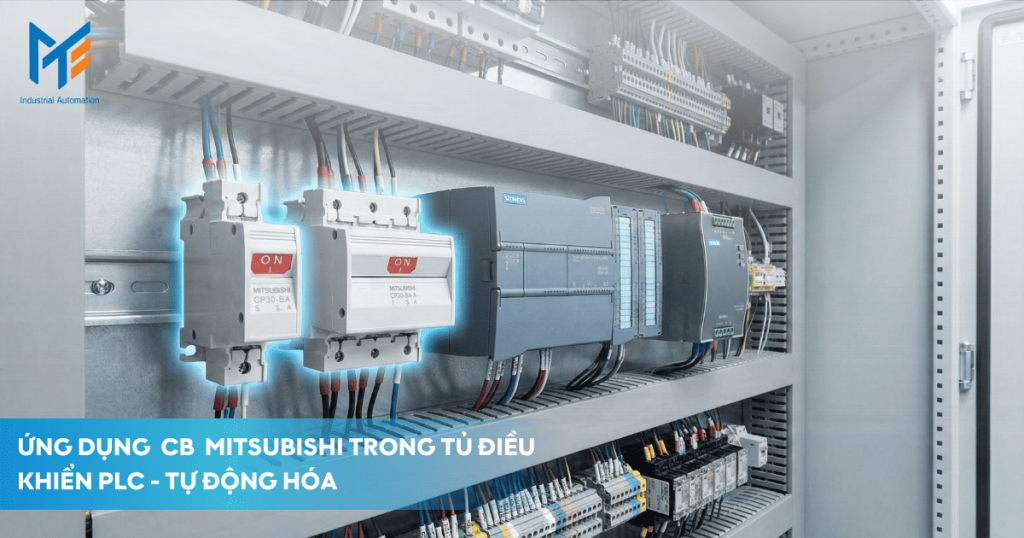

Tủ điều khiển PLC – Tự động hóa

Trong các tủ điều khiển tinh vi chứa PLC, HMI, Servo Driver, sự an toàn của các bo mạch điện tử là ưu tiên số một.

• Thiết bị sử dụng: Aptomat tép (MCB) dòng BH-D và Thiết bị bảo vệ mạch (Circuit Protector) dòng CP30-BA.
• Vai trò: Phân phối và bảo vệ nguồn 24VDC, nguồn điều khiển 220VAC.
• Đặc thù kỹ thuật: Các thiết bị điện tử rất nhạy cảm. Một sự cố ngắn mạch nhỏ cũng có thể làm hỏng bo mạch PLC đắt tiền. Dòng CP30-BA của Mitsubishi có độ nhạy cực cao và dòng cắt rất nhỏ (ví dụ 1A, 2A, 3A) giúp ngắt mạch chính xác từng kênh I/O.
• Lợi ích: Khi một cảm biến bị chập dây, chỉ CB nhánh 1A của cảm biến đó nhảy, PLC và các thiết bị khác vẫn hoạt động bình thường, giúp hệ thống không bị tê liệt hoàn toàn và kỹ thuật viên dễ dàng khoanh vùng lỗi.

Tủ biến tần Inverter Panel

Biến tần là thiết bị sinh ra sóng hài (Harmonics) và nhiễu điện từ.

• Thiết bị sử dụng: MCCB Mitsubishi dòng NF chuyên dụng hoặc dòng tiêu chuẩn kết hợp cuộn kháng.
• Vai trò: Bảo vệ đầu vào bộ chỉnh lưu (Rectifier) của biến tần.
• Đặc thù kỹ thuật: Sóng hài bậc cao làm nóng CB hơn bình thường. CB Mitsubishi được thiết kế với vật liệu dẫn từ và dẫn điện chất lượng cao, chịu được tác động nhiệt do sóng hài gây ra. Ngoài ra, dòng rò qua biến tần thường là dòng rò tần số cao. Mitsubishi cung cấp các dòng ELCB (Chống rò) chuyên dụng cho biến tần (như NV-Series loại High Harmonics Proof) giúp tránh hiện tượng nhảy chống giật sai do nhiễu tần số cao, điều mà các hãng khác thường gặp phải.

Mua CB Mitsubishi uy tín chính hãng ở đâu?

Thị trường thiết bị điện hiện nay rất phức tạp với sự xuất hiện tràn lan của hàng giả, hàng nhái và hàng cũ tân trang (Refurbished). Trong công nghiệp, việc sử dụng một chiếc CB giả mạo là hành động đánh cược sự an toàn của cả nhà máy.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) khẳng định vị thế là đối tác phân phối chiến lược các sản phẩm thiết bị đóng cắt Mitsubishi Electric chính hãng.

Lợi ích khi hợp tác cùng MTEE:

1. Nguồn gốc minh bạch: Chúng tôi cung cấp đầy đủ giấy tờ CO (Certificate of Origin) và CQ (Certificate of Quality) bản gốc hoặc sao y công chứng từ nhà máy Mitsubishi. Khách hàng hoàn toàn yên tâm khi nghiệm thu dự án.
2. Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của MTEE không chỉ bán hàng. Chúng tôi hỗ trợ khách hàng tính toán chọn dòng ngắn mạch, tư vấn phối hợp chọn lọc (Selectivity) và hướng dẫn cài đặt các thông số cho ACB/MCCB điện tử. Đây là giá trị gia tăng mà các cửa hàng thương mại thông thường không thể cung cấp.
3. Kho hàng lớn: MTEE luôn duy trì tồn kho sẵn các mã hàng thông dụng từ CB tép, MCCB đến ACB, đảm bảo tiến độ giao hàng nhanh chóng cho các dự án gấp hoặc các trường hợp thay thế sự cố khẩn cấp.
4. Bảo hành chính hãng: Áp dụng chính sách bảo hành tiêu chuẩn của Mitsubishi Electric, hỗ trợ kiểm tra và đổi trả nhanh chóng nếu có lỗi từ nhà sản xuất.

Lời kết

Việc ứng dụng đúng loại CB cho đúng vị trí (Tủ tổng, Tủ phân phối, Tủ động cơ hay Tủ điều khiển) sẽ giúp doanh nghiệp tối ưu hóa hiệu quả vận hành, giảm thiểu thời gian dừng máy và bảo vệ an toàn tối đa cho tài sản. Hãy liên hệ với các đơn vị phân phối uy tín như Mạnh Tùng (MTEE) để được tư vấn giải pháp kỹ thuật chính xác và sở hữu những sản phẩm chất lượng nhất.

---
