Ứng dụng của RCBO Mitsubishi trong hệ thống tủ điện công nghiệp

Trong quy chuẩn thiết kế hệ thống điện công nghiệp hiện đại, tiêu chí an toàn không chỉ dừng lại ở việc bảo vệ thiết bị khỏi cháy nổ (do quá tải, ngắn mạch) mà còn bắt buộc phải bảo vệ con người khỏi tai nạn điện giật. Trước đây, để đáp ứng yêu cầu này, các kỹ sư thường phải ghép nối hai thiết bị rời: một Aptomat bảo vệ quá tải (MCB) và một Aptomat chống dòng rò (RCCB). Phương án này tuy hiệu quả về mặt chức năng nhưng lại bộc lộ nhiều nhược điểm: tốn diện tích tủ điện, tăng điểm đấu nối và chi phí nhân công lắp đặt.

Sự xuất hiện của RCBO đã tạo ra một bước ngoặt trong thiết kế tủ bảng điện. Đặc biệt, dòng sản phẩm RCBO của Mitsubishi Electric với độ tin cậy cao, khả năng chống nhiễu tốt và kích thước nhỏ gọn đang dần thay thế phương án truyền thống trong nhiều ứng dụng công nghiệp. Bài viết này sẽ đi sâu phân tích lý do tại sao RCBO Mitsubishi lại phù hợp và các ứng dụng cụ thể của nó trong nhà máy.

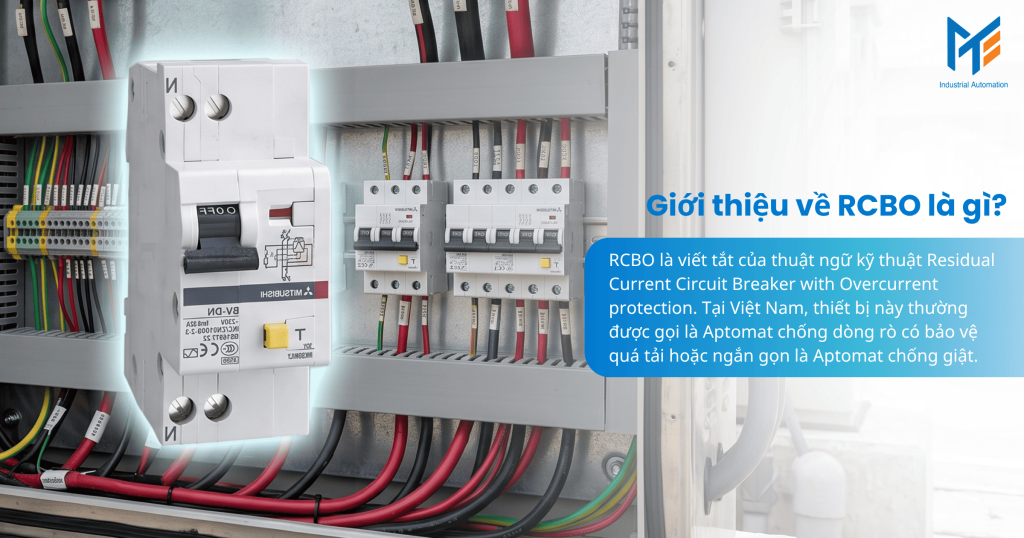

Giới thiệu về RCBO là gì?

Định nghĩa kỹ thuật RCBO là khí cụ điện tích hợp ba chức năng bảo vệ trong một thiết bị duy nhất:

1. Chống quá tải : Ngắt mạch khi dòng điện vượt quá định mức của dây dẫn (tương tự MCB).
2. Chống ngắn mạch : Ngắt mạch tức thì khi xảy ra sự cố chập điện pha-trung tính hoặc pha-pha (tương tự MCB).
3. Chống dòng rò : Ngắt mạch khi phát hiện dòng điện rò rỉ đi xuống đất hoặc qua cơ thể người (tương tự RCCB).

Cấu tạo và nguyên lý Bên trong một RCBO Mitsubishi (ví dụ dòng BV-DN) bao gồm:

• Buồng dập hồ quang và cơ cấu từ nhiệt: Đảm nhiệm chức năng cắt quá tải và ngắn mạch.
• Biến dòng thứ tự không (ZCT): Giám sát sự cân bằng dòng điện giữa dây pha và dây trung tính.
• Mạch điện tử so sánh: Khi ZCT phát hiện sự mất cân bằng (dòng rò), mạch điện tử sẽ kích hoạt cuộn hút để tác động vào lẫy cơ khí, ngắt nguồn điện.

Điểm khác biệt lớn nhất của RCBO so với RCCB là nó có khả năng tự bảo vệ. Nếu xảy ra ngắn mạch, RCBO sẽ tự cắt để bảo vệ chính nó và hệ thống. Trong khi đó, RCCB nếu không có MCB đi kèm sẽ bị phá hủy bởi dòng ngắn mạch.

Xem thêm: RCBO là gì? Tổng quan về RCBO Mitsubishi chi tiết nhất

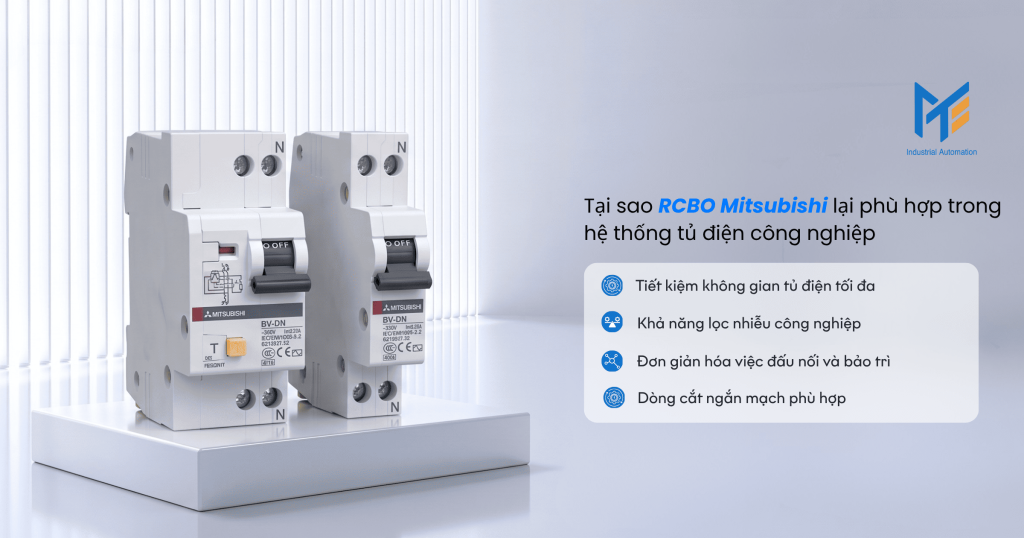

Tại sao RCBO Mitsubishi lại phù hợp trong hệ thống tủ điện công nghiệp

Môi trường công nghiệp đặt ra những thách thức lớn về không gian lắp đặt, độ nhiễu điện từ và độ bền thiết bị. RCBO Mitsubishi giải quyết các vấn đề này dựa trên các ưu điểm kỹ thuật sau:

Tiết kiệm không gian tủ điện tối đa

Trong các tủ điều khiển máy hoặc tủ phân phối máy móc, không gian trên thanh ray là cực kỳ hạn chế.

• Phương án cũ (MCB 2P + RCCB 2P): Chiếm khoảng 4 module (72mm).
• Phương án dùng RCBO Mitsubishi: Chỉ chiếm 2 module (36mm) hoặc thậm chí nhỏ gọn hơn. Việc tiết kiệm 50% diện tích giúp kỹ sư có thể thu nhỏ kích thước vỏ tủ, giảm chi phí tole và sơn tĩnh điện, hoặc có thêm không gian để bố trí các thiết bị điều khiển khác như Rơ le, Terminal.

Khả năng lọc nhiễu công nghiệp

Nhà máy là nơi tập trung nhiều nguồn nhiễu: Biến tần (VFD), Khởi động mềm, Động cơ Servo, Máy hàn. Các thiết bị này sinh ra sóng hài và các xung dòng rò điện dung tần số cao. Các loại RCBO dân dụng giá rẻ thường không phân biệt được đâu là dòng rò thật (nguy hiểm) và đâu là dòng rò nhiễu, dẫn đến hiện tượng nhảy aptomat sai , gây dừng máy đột ngột. RCBO Mitsubishi được trang bị bộ lọc thông thấp và mạch xử lý tín hiệu chất lượng cao, giúp thiết bị hoạt động ổn định ngay cả trong môi trường nhiều nhiễu, đảm bảo tính liên tục cho dây chuyền sản xuất.

Đơn giản hóa việc đấu nối và bảo trì

Sử dụng RCBO giúp giảm bớt các đầu dây nối giữa MCB và RCCB. Ít điểm đấu nối đồng nghĩa với việc giảm nguy cơ lỏng ốc, giảm điểm phát nhiệt và giảm thời gian thi công. Khi cần bảo trì hoặc thay thế, kỹ thuật viên chỉ cần thao tác trên một thiết bị duy nhất, giảm thiểu sai sót.

Dòng cắt ngắn mạch phù hợp

Dòng RCBO Mitsubishi BV-DN6 cung cấp khả năng cắt ngắn mạch lên tới 6kA. Mức này là đủ và phù hợp cho các tủ điện phân phối nhánh hoặc tủ điều khiển máy trong công nghiệp, nơi dòng ngắn mạch đã bị suy giảm đáng kể so với tủ tổng MSB.

Các ứng dụng của RCBO Mitsubishi trong hệ thống tủ điện công nghiệp

Mặc dù giá thành của RCBO cao hơn MCB thông thường, nhưng lợi ích an toàn mà nó mang lại là vượt trội. Dưới đây là các vị trí bắt buộc hoặc khuyến nghị nên sử dụng RCBO trong nhà máy.

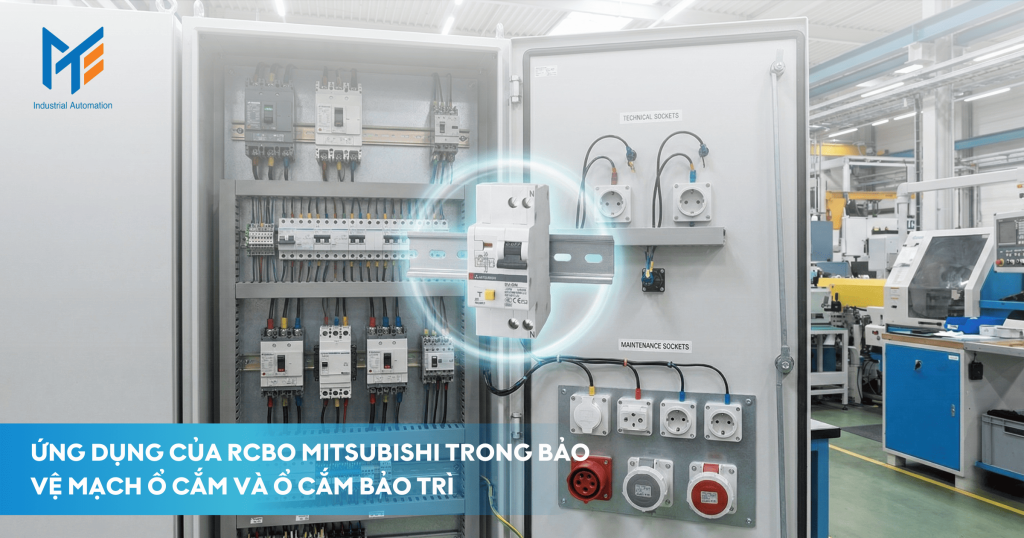

Bảo vệ mạch ổ cắm kỹ thuật và ổ cắm bảo trì

Hầu hết các tủ điện công nghiệp lớn đều tích hợp một ổ cắm 220V bên trong để kỹ thuật viên cắm laptop lập trình PLC hoặc cắm máy khoan, máy hút bụi khi bảo trì.

• Rủi ro: Kỹ thuật viên thao tác trong không gian chật hẹp, tay chân có thể chạm vào vỏ tủ kim loại. Thiết bị cắm vào có thể bị rò điện.
• Giải pháp: Bắt buộc sử dụng RCBO Mitsubishi 16A hoặc 20A, dòng rò 30mA cho lộ ổ cắm này. Đây là yêu cầu tiêu chuẩn trong an toàn lao động. RCBO đảm bảo ngắt điện ngay lập tức nếu có sự cố rò rỉ, bảo vệ tính mạng cho nhân viên bảo trì.

Tủ điện chiếu sáng văn phòng nhà xưởng và chiếu sáng ngoài trời

• Chiếu sáng văn phòng: Sử dụng RCBO cho các lộ đèn giúp ngăn chặn nguy cơ cháy do chập điện hoặc rò điện từ chấn lưu của đèn huỳnh quang cũ.
• Chiếu sáng ngoài trời: Cáp điện đèn đường hoặc đèn pha bảo vệ thường đi ngầm hoặc đi trên máng cáp ngoài trời, rất dễ bị lão hóa cách điện hoặc ngấm nước.
• Giải pháp: Sử dụng RCBO Mitsubishi giúp phát hiện sớm các điểm rò rỉ này. Nếu dòng rò quá lớn, thiết bị sẽ ngắt để ngăn chặn thất thoát điện năng và ngăn vỏ cột đèn bị nhiễm điện.

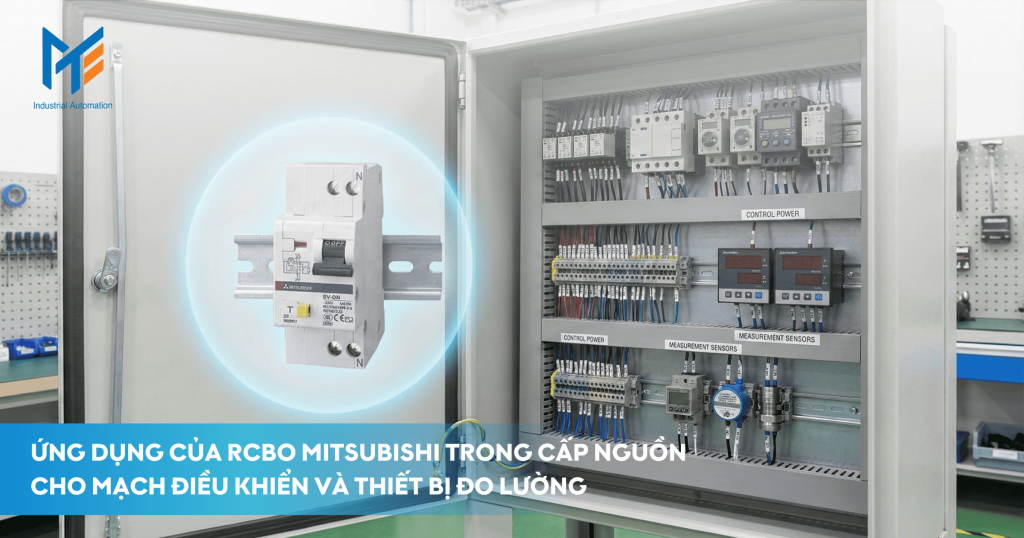

Cấp nguồn cho mạch điều khiển và thiết bị đo lường

Trong các tủ điều khiển PLC, nguồn điện AC được cấp cho bộ nguồn 24VDC, quạt làm mát tủ điện và các thiết bị đo lường trên mặt cánh tủ.

• Lợi ích: Sử dụng RCBO 1P+N (ví dụ 6A hoặc 10A) để cấp nguồn cho các thiết bị này mang lại hai lợi ích:
  1. Bảo vệ quá tải cho dây dẫn tiết diện nhỏ.
  2. Ngắt mạch nếu quạt làm mát bị chạm vỏ hoặc bộ nguồn bị rò điện, ngăn chặn nguy cơ điện áp cao 220V xâm nhập vào hệ thống tiếp địa chung của tủ, gây nhiễu hoặc hỏng hóc các thiết bị điện tử nhạy cảm khác.

Hệ thống cấp nguồn cho máy bơm và khu vực ẩm ướt

Các nhà máy thực phẩm, đồ uống (F&B) hoặc xử lý nước thải luôn trong tình trạng ẩm ướt.

• Rủi ro: Động cơ bơm, van điện từ trong môi trường này có nguy cơ rò điện rất cao. Nước là chất dẫn điện tốt, làm tăng mức độ nguy hiểm của tai nạn điện giật.
• Giải pháp: Thay vì dùng MCB thường, hãy dùng RCBO Mitsubishi (dòng rò 30mA) để cấp nguồn cho các bơm 1 pha hoặc tủ điều khiển bơm. Thiết bị sẽ ngắt ngay khi độ cách điện của động cơ suy giảm xuống mức nguy hiểm, bảo vệ an toàn cho người vận hành.

Tủ điện cho các trạm Kiosk và máy bán hàng tự động

Tại các khu vực công cộng trong nhà máy, các máy bán hàng tự động hoặc cây nước nóng lạnh được sử dụng nhiều.

• Giải pháp: Lắp đặt RCBO Mitsubishi tại nguồn cấp cho các máy này. Do người sử dụng là công nhân phổ thông, không có trang bị bảo hộ, nên việc chống dòng rò 30mA là bắt buộc để đảm bảo an toàn tuyệt đối.

Ứng dụng trong hệ thống điện năng lượng mặt trời áp mái (Solar Rooftop)

Các nhà máy hiện nay thường lắp đặt điện mặt trời.

• Giải pháp: RCBO được sử dụng ở phía AC của Inverter hòa lưới (đối với hệ thống nhỏ 1 pha) để bảo vệ quá dòng và dòng rò. Lưu ý cần chọn loại RCBO có khả năng chịu được dòng rò DC hoặc dòng rò tần số cao (Type A hoặc Type B) nếu Inverter yêu cầu, hoặc sử dụng dòng BV-DN tiêu chuẩn cho các mạch phụ trợ giám sát.

Xem thêm: Hướng dẫn chọn RCBO trong hệ thống tủ điện

Mua RCBO Mitsubishi uy tín chính hãng ở đâu?

RCBO Mitsubishi là thiết bị liên quan trực tiếp đến an toàn tính mạng. Một chiếc RCBO giả mạo có thể vẫn đóng ngắt được bằng tay, nhưng mạch điện tử bảo vệ dòng rò bên trong có thể không hoạt động hoặc hoạt động sai ngưỡng, biến nó thành một “cục gạch” vô dụng khi có sự cố điện giật thực sự.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) là đơn vị phân phối chuyên nghiệp và uy tín các dòng sản phẩm thiết bị điện Mitsubishi Electric tại Việt Nam.

Tại sao nên lựa chọn MTEE?

1. Nguồn gốc xuất xứ rõ ràng: Chúng tôi cam kết 100% sản phẩm RCBO bán ra là hàng mới, chính hãng. Đi kèm với mỗi đơn hàng dự án là bộ hồ sơ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) đầy đủ, giúp chủ đầu tư và nhà thầu yên tâm tuyệt đối khi nghiệm thu.
2. Kho hàng đa dạng: MTEE duy trì tồn kho lớn các mã RCBO dòng BV-DN và BV-DN6 với đầy đủ dòng định mức (6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A). Chúng tôi hiểu rằng trong bảo trì công nghiệp, việc có hàng ngay lập tức để thay thế là yếu tố sống còn.
3. Giá cả cạnh tranh: MTEE cung cấp mức giá tốt nhất cho các nhà lắp ráp tủ bảng điện và các công ty bảo trì cơ điện.

Lời kết

RCBO Mitsubishi là sự kết tinh của công nghệ bảo vệ hiện đại: An toàn hơn, Nhỏ gọn hơn và Tiện lợi hơn. Trong xu hướng thiết kế tủ điện công nghiệp hiện đại, việc chuyển đổi từ MCB truyền thống sang RCBO tại các vị trí nhạy cảm là một bước đi đúng đắn để nâng cao tiêu chuẩn an toàn lao động và bảo vệ tài sản.

---
