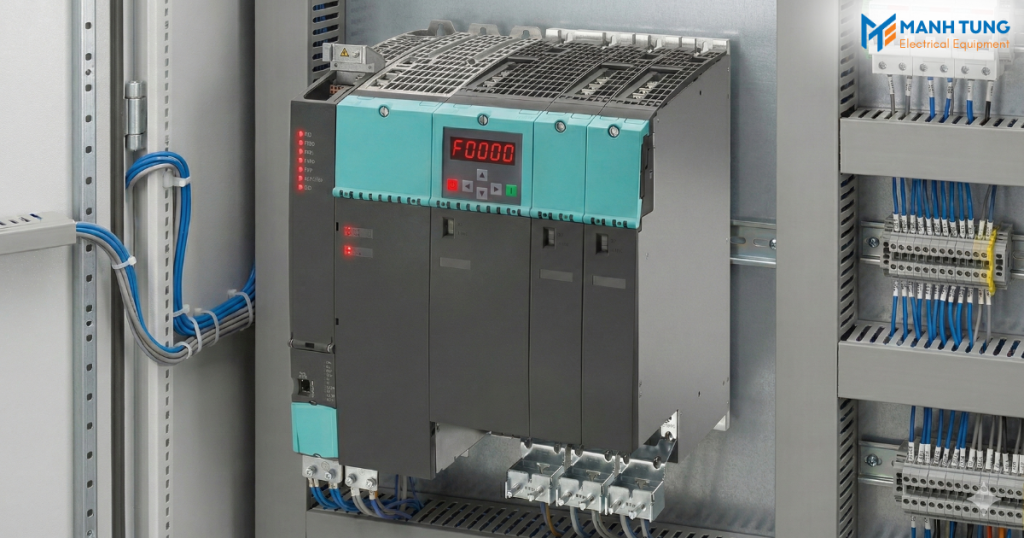

Bảng mã lỗi biến tần Siemens Sinamics S120 và cách khắc phục chi tiết

Giới thiệu về lỗi và cảnh báo trên biến tần SINAMICS S120

SINAMICS S120 là hệ truyền động hiệu năng cao của Siemens, được sử dụng rộng rãi trong các ứng dụng motion control, máy CNC, robot công nghiệp và dây chuyền tự động hóa phức tạp. Do cấu trúc module hóa và khả năng điều khiển chính xác, hệ thống này cũng được trang bị cơ chế giám sát và chẩn đoán lỗi rất chi tiết.

Các lỗi trên SINAMICS S120 thường được hiển thị dưới dạng:

• Fault (Fxxxx): lỗi nghiêm trọng, hệ thống dừng
• Alarm (Axxxx): cảnh báo, hệ thống vẫn có thể hoạt động

Việc hiểu đúng mã lỗi SINAMICS S120 và nguyên nhân phát sinh là yếu tố quan trọng giúp kỹ sư:

• Xử lý sự cố nhanh chóng
• Giảm thời gian dừng máy
• Tránh lặp lại lỗi trong quá trình vận hành lâu dài

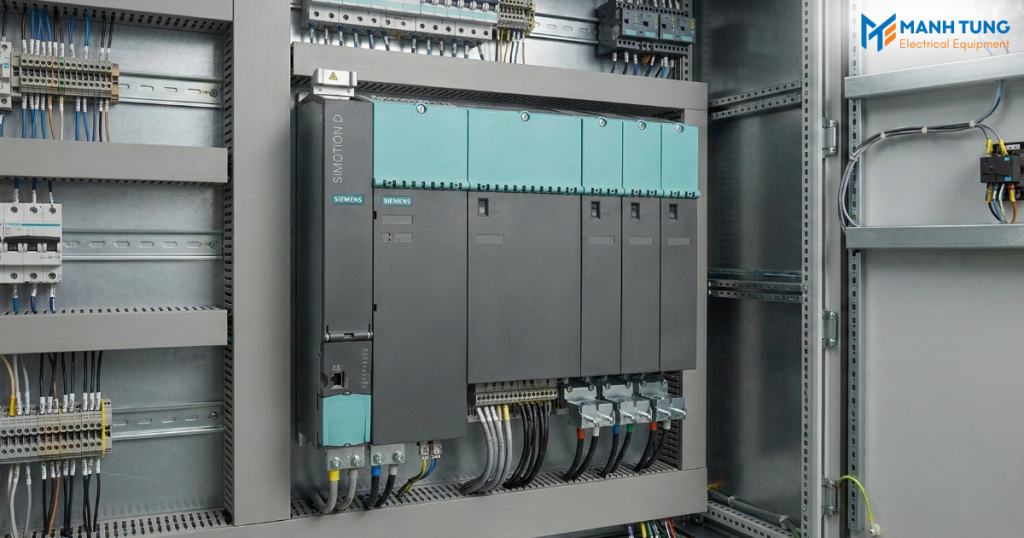

Phân tích nguyên nhân lỗi SINAMICS S120 trong thực tế

Trong thực tế vận hành, lỗi SINAMICS S120 thường xuất phát từ:

• Hệ cơ khí chưa hoàn thiện khi commissioning
• Sao chép tham số từ dự án khác không kiểm tra
• Cáp DRIVE-CLiQ và encoder đấu sai hoặc lỏng
• Gia tốc và mô-men cài đặt vượt khả năng cơ khí
• Nhiễu điện và tiếp địa không đạt chuẩn

Việc xử lý lỗi hiệu quả không chỉ dừng ở reset mà cần tìm đúng nguyên nhân gốc.

Tham khảo: Bảng giá biến tần Siemens Sinamics S120 mới nhất

Bảng mã lỗi biến tần Siemens SINAMICS S120 và cách khắc phục

Mã lỗi	Nhóm lỗi	Mô tả lỗi	Nguyên nhân thường gặp	Cách khắc phục khuyến nghị
F30001	Nguồn / Line Module	Quá áp DC link	Điện áp nguồn cao, năng lượng tái sinh lớn	Kiểm tra nguồn cấp, bổ sung điện trở xả, kiểm tra thông số hãm
F30002	Nguồn / Line Module	Thấp áp DC link	Sụt áp nguồn, dây cấp lỏng	Kiểm tra nguồn vào, siết chặt đầu nối
F30005	Nguồn / Line Module	Lỗi Line Module	Quá nhiệt, lỗi phần cứng	Kiểm tra tản nhiệt, quạt, thay module nếu cần
F31110	Động cơ / Motor Module	Quá dòng động cơ	Kẹt cơ khí, gia tốc quá cao	Kiểm tra cơ khí, giảm gia tốc và mô-men
F31118	Động cơ / Motor Module	Quá tải động cơ	Tải vượt công suất cho phép	Giảm tải, kiểm tra chọn công suất động cơ
F31101	Động cơ / Motor Module	Lỗi Motor Module	Module lỗi hoặc quá nhiệt	Kiểm tra kết nối, thay thế module
F31115	Encoder	Mất tín hiệu encoder	Cáp lỏng, encoder hỏng	Kiểm tra cáp DRIVE-CLiQ, thay encoder
F31116	Encoder	Encoder không hợp lệ	Chọn sai loại encoder	Cấu hình lại đúng loại encoder
F31885	Encoder	Sai hướng encoder	Encoder lắp ngược hoặc cấu hình sai	Đảo chiều encoder trong tham số
F7800	DRIVE-CLiQ	Lỗi truyền thông DRIVE-CLiQ	Cáp lỗi, đấu sai thứ tự	Kiểm tra cáp, topology DRIVE-CLiQ
F7801	DRIVE-CLiQ	Mất kết nối DRIVE-CLiQ	Module không được nhận dạng	Kiểm tra nguồn và kết nối module
F7810	DRIVE-CLiQ	Thứ tự DRIVE-CLiQ sai	Gán nhầm trục hoặc module	Cấu hình lại thứ tự trục trong phần mềm
F7500	Truyền thông	Mất truyền thông PROFINET	Mất kết nối mạng	Kiểm tra cáp mạng, switch, địa chỉ IP
F7511	Truyền thông	Lỗi cấu hình telegram	PLC và drive không đồng bộ	Kiểm tra và cấu hình lại telegram
A7100	Truyền thông	Truyền thông không ổn định	Nhiễu mạng, cáp kém chất lượng	Kiểm tra topology và tiếp địa
F60001	Tham số	Tham số không hợp lệ	Nhập sai dữ liệu	Kiểm tra và nhập lại tham số
F60105	Tham số / Commissioning	Cấu hình trục chưa hoàn tất	Commissioning chưa đầy đủ	Hoàn tất các bước cấu hình trục
A50001	Tham số	Tham số chưa tối ưu	Tham số chưa phù hợp tải	Điều chỉnh tham số theo thực tế

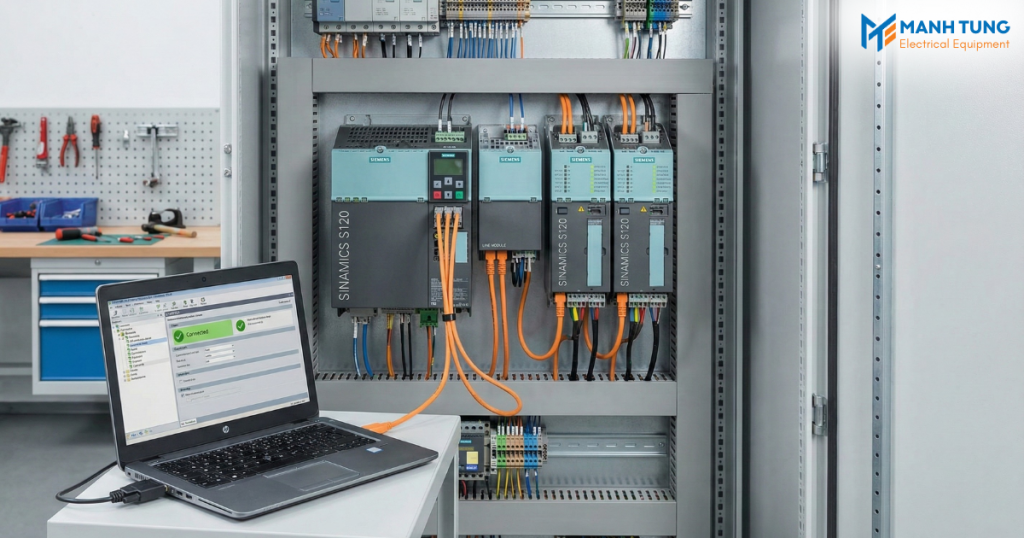

Tìm hiểu thêm: Hướng dẫn cài đặt biến tần Siemens Sinamics S120

Kết luận

Bảng mã lỗi biến tần Siemens SINAMICS S120 là công cụ quan trọng giúp kỹ sư chẩn đoán và xử lý sự cố trong các hệ truyền động phức tạp. Việc hiểu rõ mã lỗi, nguyên nhân và cách khắc phục không chỉ giúp giảm thời gian dừng máy mà còn nâng cao độ tin cậy và tuổi thọ của hệ thống.

Khi được cấu hình và vận hành đúng cách, SINAMICS S120 sẽ phát huy tối đa ưu điểm về độ chính xác, hiệu suất và khả năng mở rộng trong tự động hóa công nghiệp hiện đại.
