Cách chống nhiễu PROFIBUS: Phân tích EMI, Ground Loop và Shielding

Trong các hệ thống PROFIBUS vận hành tại nhà máy, nhiều sự cố truyền thông không xuất phát từ PLC hay cấu hình phần mềm mà đến từ lớp vật lý của mạng. Nhiễu điện từ (EMI), hiện tượng ground loop và đấu nối shield không đúng kỹ thuật là những nguyên nhân phổ biến khiến mạng hoạt động chập chờn, mất kết nối ngẫu nhiên hoặc phát sinh lỗi rất khó xác định.

Bài viết dưới đây Mạnh Tùng sẽ phân tích nguyên nhân, dấu hiệu nhận biết và các giải pháp hạn chế nhiễu để giúp hệ thống PROFIBUS duy trì khả năng truyền thông ổn định trong môi trường công nghiệp.

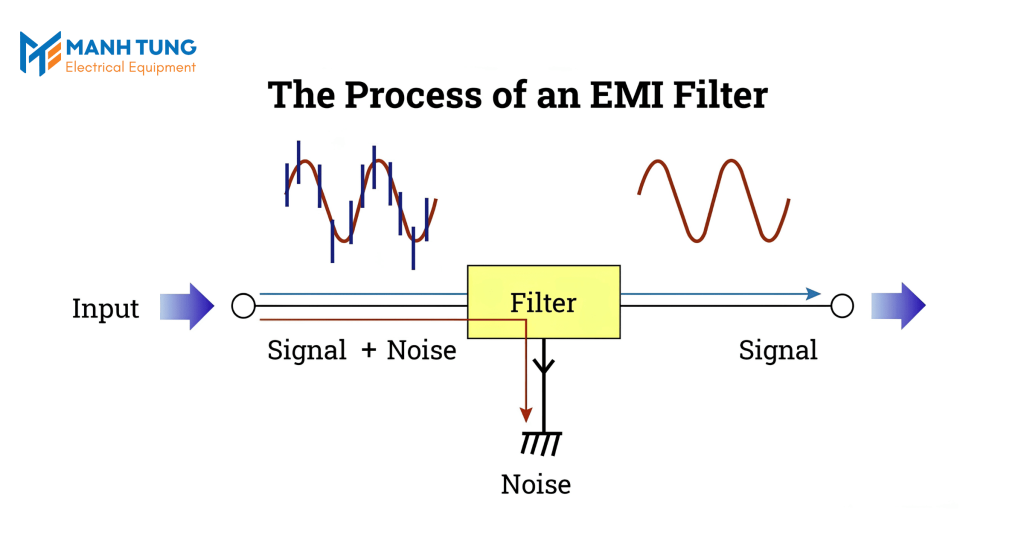

EMI trong mạng PROFIBUS là gì?

Khái niệm EMI

EMI (Electromagnetic Interference) là hiện tượng nhiễu điện từ do các thiết bị công suất lớn phát sinh trong quá trình hoạt động. Vì PROFIBUS sử dụng tín hiệu truyền tốc độ cao theo chuẩn RS-485, chỉ cần mức nhiễu đủ lớn cũng có thể làm biến dạng tín hiệu trên đường truyền.

Khi đó PLC và các Slave có thể xuất hiện lỗi CRC, truyền sai dữ liệu hoặc mất kết nối trong thời gian ngắn.

Những nguồn phát sinh EMI phổ biến

Trong nhà máy, nhiễu điện từ thường xuất hiện từ:

• Biến tần sử dụng điều chế PWM
• Động cơ công suất lớn khi khởi động hoặc thay đổi tải
• Cáp nguồn 3 pha mang dòng điện lớn
• Contactor và relay đóng cắt liên tục tạo xung điện áp
• Bộ nguồn switching hoặc thiết bị hàn điện

Nếu cáp PROFIBUS đi gần các nguồn này trong khoảng cách dài, khả năng bị ảnh hưởng sẽ tăng đáng kể.

Dấu hiệu nhận biết lỗi do EMI

Một số biểu hiện thường gặp gồm:

• Truyền thông lúc được lúc mất.
• Slave tự disconnect rồi kết nối lại.
• PLC báo lỗi BF nhưng không cố định ở một thiết bị.
• Lỗi chỉ xuất hiện khi biến tần hoặc động cơ hoạt động.
• Tần suất lỗi tăng khi tải hệ thống lớn.

Xem thêm: Profibus là gì? Giải thích chuyên sâu về truyền thông Profibus

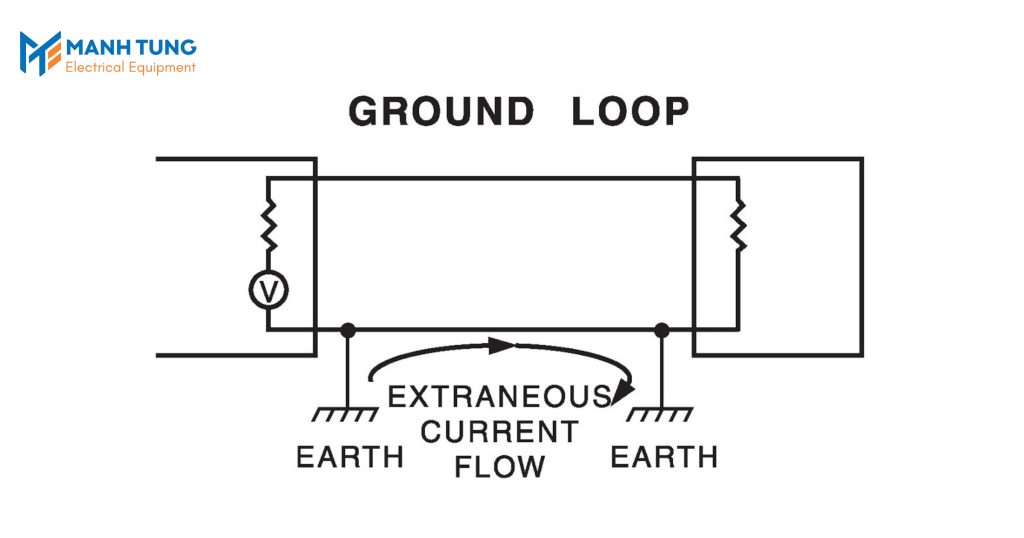

Ground Loop và ảnh hưởng đến PROFIBUS

Ground Loop là gì?

Ground loop là hiện tượng tồn tại nhiều điểm nối đất có điện thế khác nhau, làm xuất hiện dòng điện chạy qua lớp shield hoặc dây mass.

Dòng điện này trở thành nguồn gây nhiễu trực tiếp lên tín hiệu truyền thông và làm giảm chất lượng giao tiếp giữa các thiết bị trên mạng PROFIBUS.

Nguyên nhân hình thành Ground Loop

Ground loop thường xuất hiện khi:

• Các tủ điện được lắp đặt ở khoảng cách xa nhau.
• Mỗi tủ sử dụng một điểm tiếp địa riêng.
• Hệ thống nối đất không đồng mức điện thế.
• Đấu mass hoặc shield không đúng tiêu chuẩn.

Hậu quả thực tế

Ground loop có thể gây ra nhiều vấn đề như:

• Mạng truyền thông hoạt động không ổn định.
• Nhiễu xuất hiện liên tục mặc dù đã dùng cáp đạt chuẩn.
• Khó phát hiện bằng đồng hồ đo thông thường.
• Trong trường hợp nghiêm trọng có thể làm hỏng cổng truyền thông RS-485.

Giải pháp hạn chế Ground Loop

Để giảm ảnh hưởng của ground loop nên:

• Thiết kế hệ thống theo nguyên tắc Single Point Grounding.
• Liên kết đồng mức điện thế (Equipotential Bonding) giữa các tủ.
• Sử dụng repeater có khả năng cách ly.
• Triển khai cáp quang khi khoảng cách lớn hoặc môi trường có nhiều nhiễu.

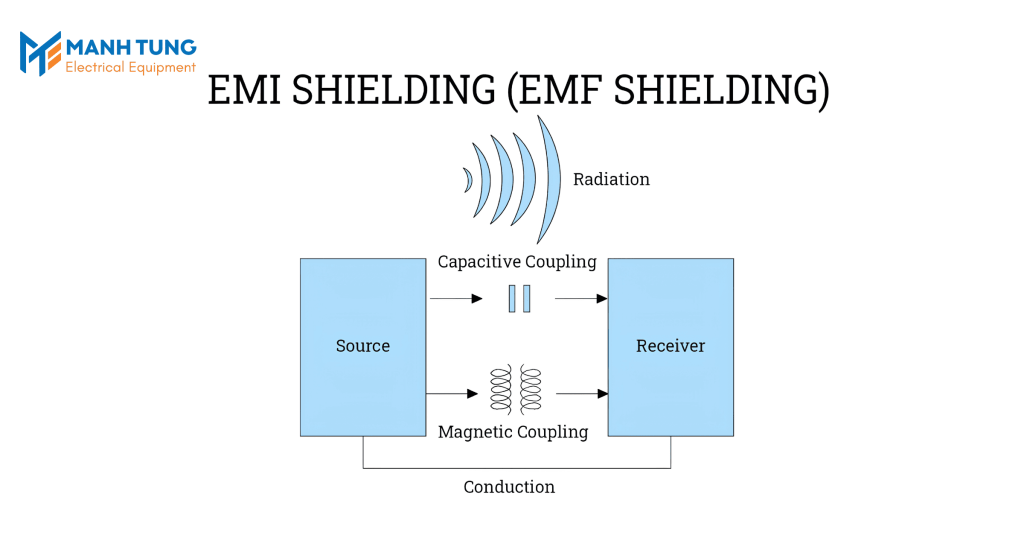

Shielding trong hệ thống PROFIBUS

Shield có vai trò gì?

Shield là lớp chống nhiễu bao quanh lõi tín hiệu của cáp PROFIBUS. Chức năng chính là hấp thụ và dẫn các nhiễu điện từ xuống hệ thống tiếp địa, giúp tín hiệu truyền ổn định hơn. Tuy nhiên, hiệu quả của shield phụ thuộc rất lớn vào cách đấu nối.

Nguyên tắc đấu nối shield đúng chuẩn

Khi lắp đặt PROFIBUS cần tuân thủ các nguyên tắc sau:

• Kẹp shield tiếp xúc 360° với vỏ kim loại của connector.
• Đảm bảo tiếp xúc cơ khí chắc chắn và liên tục.
• Không cắt bỏ hoặc làm gián đoạn lớp shield giữa các đoạn cáp.
• Hạn chế tối đa chiều dài phần lõi tín hiệu bị lộ ra ngoài.

Những lỗi shielding thường gặp

Một số sai sót phổ biến gồm:

• Đấu shield bằng dây “đuôi heo” (pigtail) làm giảm hiệu quả chống nhiễu.
• Không đấu nối shield.
• Đấu shield sai vị trí gây phát sinh ground loop.
• Connector không tiếp xúc tốt với lớp chống nhiễu.

Giải pháp chống nhiễu PROFIBUS toàn diện

Trong thực tế, không có một giải pháp duy nhất có thể loại bỏ hoàn toàn nhiễu. Hệ thống chỉ đạt độ ổn định cao khi kết hợp đồng thời nhiều biện pháp:

• Bố trí cáp PROFIBUS cách xa cáp nguồn và cáp động lực.
• Không chạy song song với dây cấp nguồn trong khoảng cách dài.
• Sử dụng cáp PROFIBUS đạt tiêu chuẩn với lớp shield chất lượng.
• Đấu termination đúng tại hai đầu bus.
• Lắp repeater để phân đoạn và cô lập nhiễu.
• Chuyển sang truyền dẫn bằng cáp quang tại khu vực có mức EMI rất lớn.

Vì sao lỗi nhiễu luôn khó chẩn đoán?

Khác với các lỗi cấu hình hay lỗi địa chỉ, nhiễu điện từ thường chỉ xuất hiện trong những điều kiện vận hành nhất định.

Ví dụ:

• Chỉ phát sinh khi biến tần tăng tốc.
• Chỉ xảy ra vào thời điểm nhiều động cơ cùng hoạt động.
• Mất kết nối rồi tự khôi phục sau vài giây.
• Không thể tái hiện khi kiểm tra lúc hệ thống không tải.

Chính vì tính chất ngẫu nhiên này, việc xử lý cần thực hiện theo từng bước, bắt đầu từ kiểm tra cáp, connector, termination, nối đất, shielding cho đến đánh giá cấu hình mạng.

Xem thêm: Các lỗi PROFIBUS thường gặp và cách chẩn đoán, khắc phục

Kết luận

Độ ổn định của mạng PROFIBUS không chỉ phụ thuộc vào cấu hình PLC mà còn chịu ảnh hưởng rất lớn từ chất lượng lắp đặt phần cứng. EMI, ground loop và shielding nếu không được xử lý đúng ngay từ giai đoạn thiết kế sẽ làm tăng nguy cơ mất truyền thông, lỗi CRC và gián đoạn sản xuất.

Việc lựa chọn cáp đạt chuẩn, đấu nối shield đúng kỹ thuật, xây dựng hệ thống tiếp địa hợp lý và bố trí đường cáp khoa học sẽ giúp giảm đáng kể các sự cố truyền thông, đồng thời nâng cao độ tin cậy của toàn bộ mạng PROFIBUS trong quá trình vận hành lâu dài.

---
