Cách xử lý lỗi GSD PROFIBUS không tương thích với thiết bị

Trong quá trình cấu hình mạng PROFIBUS DP, file GSD (General Station Description) là thành phần không thể thiếu giúp PLC nhận diện và cấu hình các thiết bị slave. Mỗi thiết bị PROFIBUS đều được nhà sản xuất cung cấp một file GSD riêng, chứa toàn bộ thông tin về khả năng truyền thông, cấu hình I/O và các tham số kỹ thuật.

Nếu sử dụng file GSD không đúng phiên bản, không đúng model hoặc không tương thích với firmware của thiết bị, PLC có thể không nhận diện được slave, báo lỗi cấu hình hoặc không thể thiết lập truyền thông. Đây là một trong những lỗi thường gặp khi thay thế thiết bị, nâng cấp hệ thống hoặc tích hợp thiết bị từ nhiều nhà sản xuất khác nhau.

Bài viết này Mạnh Tùng sẽ giúp bạn nhanh chóng xác định nguyên nhân và xử lý hiệu quả khi gặp lỗi liên quan đến file GSD.

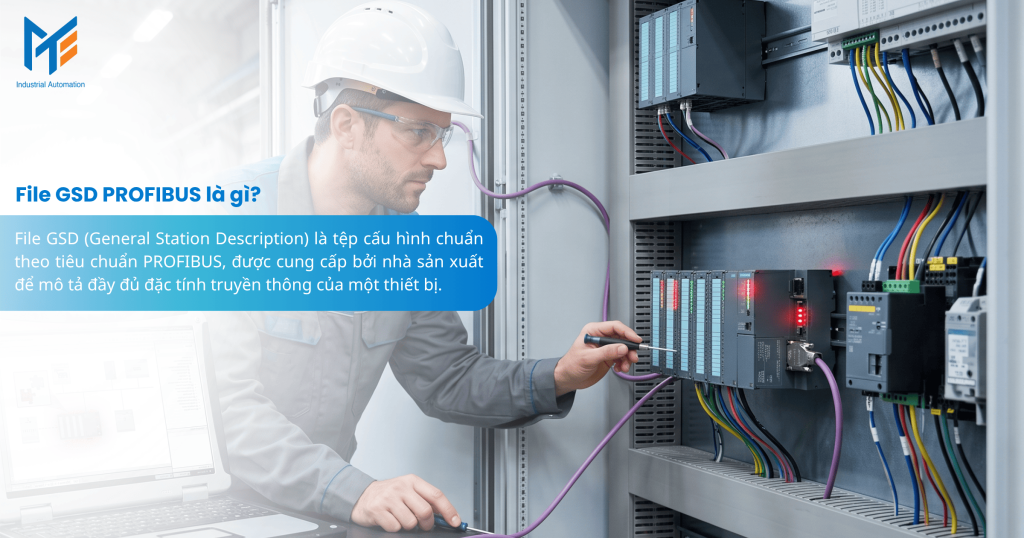

File GSD PROFIBUS là gì?

File GSD (General Station Description) là tệp cấu hình chuẩn theo tiêu chuẩn PROFIBUS, được cung cấp bởi nhà sản xuất để mô tả đầy đủ đặc tính truyền thông của một thiết bị.

Bên trong file GSD thường bao gồm các thông tin như:

• Vendor ID và Device ID
• Tên thiết bị và model
• Các mức baudrate được hỗ trợ
• Danh sách module I/O
• Tham số cấu hình (Parameter Data)
• Kích thước dữ liệu Input/Output
• Thông tin Diagnostic
• Các giới hạn và khả năng hoạt động của thiết bị

Khi import GSD vào STEP7 hoặc TIA Portal, PLC sẽ sử dụng các thông tin này để tạo Hardware Catalog và cấu hình chính xác thiết bị trên mạng PROFIBUS.

Xem thêm: Profibus là gì? Giải thích chuyên sâu về truyền thông Profibus

Dấu hiệu nhận biết lỗi GSD PROFIBUS không tương thích

Thông thường, lỗi GSD không làm hỏng phần cứng nhưng khiến PLC không thể cấu hình hoặc giao tiếp đúng với thiết bị. Một số biểu hiện phổ biến gồm:

Thiết bị không xuất hiện trong Hardware Catalog

Sau khi import file GSD, model cần sử dụng vẫn không xuất hiện trong danh sách thiết bị.

Nguyên nhân có thể là:

• Import sai file
• File GSD bị lỗi
• Phiên bản phần mềm PLC không hỗ trợ
• GSD không đúng model thiết bị

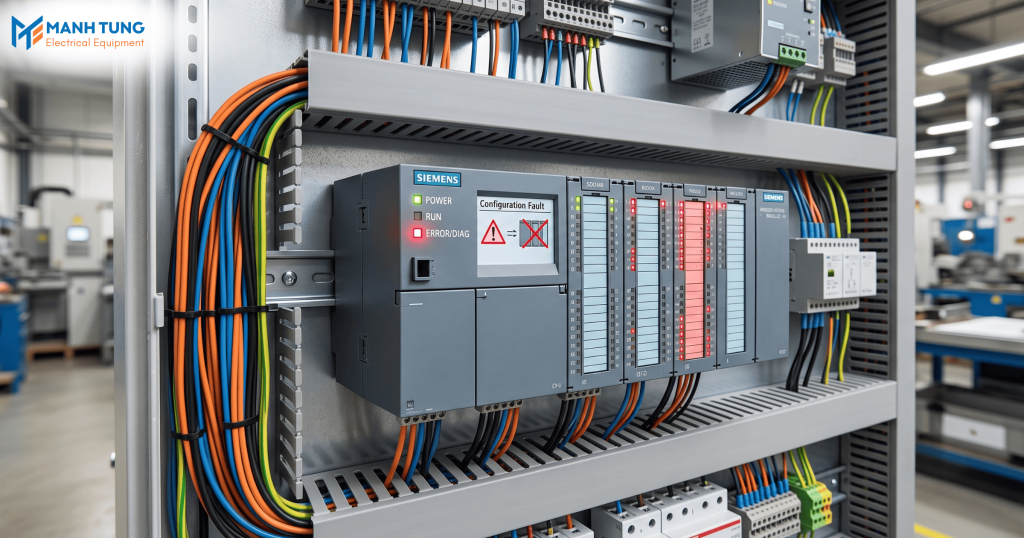

PLC báo lỗi Configuration Fault

Thiết bị đã được thêm vào project nhưng PLC liên tục báo lỗi cấu hình hoặc không cho phép download.

Nguyên nhân thường là:

• Module I/O trong project không khớp với thiết bị thực tế.
• Tham số cấu hình trong GSD không tương thích với firmware của thiết bị.

Slave không vào trạng thái Data Exchange

PLC nhận diện được slave nhưng trạng thái truyền thông chỉ dừng ở Parameterization hoặc Configuration mà không chuyển sang Data Exchange.

Đây là dấu hiệu điển hình khi file GSD không khớp với khả năng thực tế của thiết bị.

Lỗi xuất hiện sau khi thay thiết bị hoặc nâng cấp firmware

Sau khi thay mới một thiết bị PROFIBUS hoặc cập nhật firmware, hệ thống trước đây hoạt động bình thường nhưng nay phát sinh lỗi truyền thông.

Nguyên nhân thường do:

• Firmware mới yêu cầu file GSD phiên bản mới.
• Device ID thay đổi.
• Một số tham số trong GSD cũ không còn phù hợp.

PLC nhận thiết bị nhưng dữ liệu đọc/ghi sai

Một số trường hợp hệ thống vẫn online bình thường nhưng:

• Input không cập nhật
• Output không điều khiển được
• Mapping dữ liệu bị lệch
• PLC đọc sai vùng dữ liệu

Đây thường là hậu quả của việc sử dụng GSD không đúng phiên bản hoặc cấu hình module không chính xác.

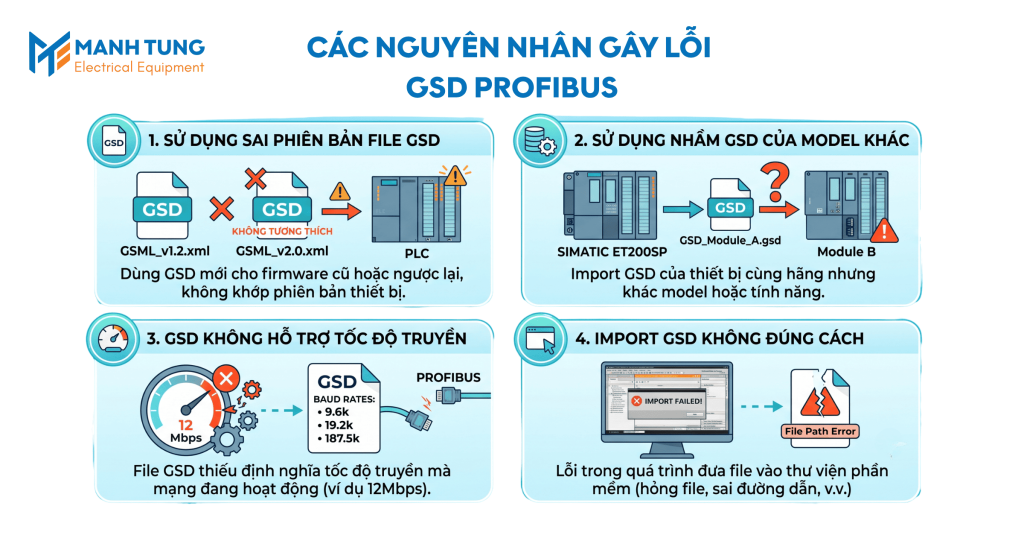

Các nguyên nhân gây lỗi GSD PROFIBUS

Sử dụng sai phiên bản file GSD

Nhiều thiết bị PROFIBUS có nhiều phiên bản firmware khác nhau và mỗi phiên bản có thể đi kèm một file GSD riêng.

Nếu sử dụng GSD của firmware cũ cho thiết bị firmware mới (hoặc ngược lại), PLC có thể:

• Không nhận diện đúng thiết bị
• Báo lỗi Configuration Fault
• Không thể trao đổi dữ liệu

Theo khuyến nghị của PROFIBUS, file GSD cần tương ứng với đúng Vendor ID, Device ID và phiên bản firmware của thiết bị.

Sử dụng nhầm GSD của model khác

Các thiết bị cùng hãng nhưng khác model thường có cấu trúc truyền thông khác nhau.

Ví dụ:

• Remote I/O 8DI
• Remote I/O 16DI
• Remote I/O 8DI + 8DO

Nếu sử dụng nhầm file GSD, PLC vẫn có thể nhận diện thiết bị nhưng cấu hình I/O sẽ không chính xác, dẫn đến lỗi truyền thông hoặc dữ liệu bị sai lệch.

File GSD không hỗ trợ tốc độ truyền hiện tại

Một số thiết bị PROFIBUS chỉ hỗ trợ các mức baudrate nhất định.

Nếu PLC được cấu hình với tốc độ nằm ngoài danh sách hỗ trợ trong GSD, slave sẽ không thể tham gia mạng PROFIBUS.

Import GSD không đúng cách

Trong nhiều trường hợp, file GSD hoàn toàn chính xác nhưng:

• Import chưa thành công
• Chưa khởi động lại phần mềm cấu hình
• File được lưu sai thư mục
• STEP7 hoặc TIA Portal chưa cập nhật Hardware Catalog

Kết quả là PLC không hiển thị đúng thiết bị hoặc không cho phép cấu hình.

File GSD bị hỏng hoặc chỉnh sửa thủ công

Một số file GSD tải từ nguồn không chính thức hoặc đã bị chỉnh sửa có thể chứa lỗi cú pháp hoặc thiếu thông tin cần thiết.

Điều này khiến phần mềm cấu hình không thể đọc chính xác nội dung của file hoặc tạo Hardware Catalog không đầy đủ.

Cách kiểm tra nhanh tại hiện trường

Khi nghi ngờ lỗi liên quan đến file GSD, bạn có thể kiểm tra theo các bước sau:

• Xác định chính xác model và mã sản phẩm của thiết bị.
• Kiểm tra phiên bản firmware đang sử dụng.
• So sánh Device ID với thông tin trong file GSD.
• Kiểm tra version GSD đã import vào STEP7 hoặc TIA Portal.
• Import lại file GSD từ nhà sản xuất nếu cần.
• Kiểm tra cấu hình module I/O và Parameter Data.
• Xác nhận baudrate của toàn bộ mạng PROFIBUS.
• Download lại Hardware Configuration xuống PLC và kiểm tra trạng thái Data Exchange.

Việc kiểm tra theo đúng trình tự sẽ giúp nhanh chóng xác định lỗi nằm ở cấu hình hay phần cứng.

Cách xử lý triệt để lỗi GSD PROFIBUS

Để hạn chế lỗi GSD trong quá trình vận hành và bảo trì hệ thống PROFIBUS, nên áp dụng các nguyên tắc sau:

• Chỉ sử dụng file GSD chính thức từ nhà sản xuất thiết bị.
• Luôn chọn đúng phiên bản GSD tương ứng với firmware đang sử dụng.
• Không dùng file GSD của model “gần giống” để thay thế.
• Quản lý và lưu trữ các phiên bản GSD theo từng dự án.
• Ghi chú firmware của từng thiết bị trong tài liệu kỹ thuật để thuận tiện khi bảo trì.
• Sau khi thay thế thiết bị hoặc nâng cấp firmware, cần kiểm tra lại toàn bộ cấu hình trước khi đưa hệ thống vào vận hành.

Việc chuẩn hóa quản lý file GSD sẽ giúp giảm đáng kể thời gian xử lý sự cố và tránh các lỗi cấu hình phát sinh trong tương lai.

Xem thêm: Các lỗi PROFIBUS thường gặp và cách chẩn đoán, khắc phục

Kết luận

Lỗi file GSD PROFIBUS không tương thích là một trong những nguyên nhân phổ biến khiến PLC không thể cấu hình hoặc giao tiếp với các thiết bị slave. Mặc dù biểu hiện bên ngoài khá giống các lỗi về cáp truyền thông, địa chỉ hay termination, nhưng bản chất lại nằm ở lớp cấu hình phần mềm.

---
