Cảm biến độ ẩm là gì? Nguyên lý hoạt động và ứng dụng

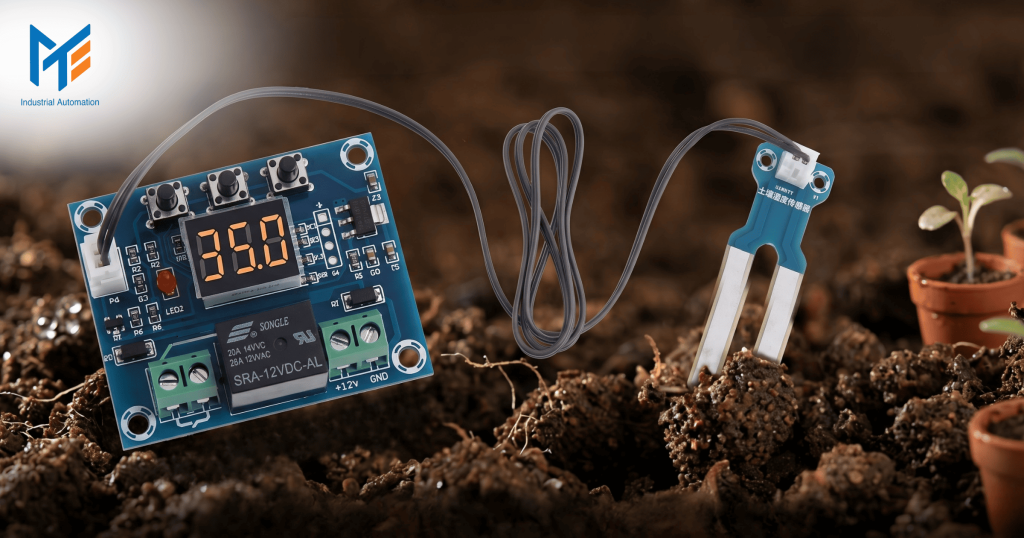

Cảm biến độ ẩm là gì?

Cảm biến độ ẩm là thiết bị điện tử chuyên dụng được thiết kế nhằm mục đích phát hiện, đo lường và chuyển đổi sự biến thiên của hàm lượng hơi nước tồn tại trong khí quyển hoặc trong một không gian kín thành các tín hiệu điện tiêu chuẩn có thể đọc được bằng máy móc và hệ thống giám sát. Dữ liệu đầu ra từ thiết bị giúp đội ngũ kỹ sư vận hành xác định chính xác trạng thái của môi trường, từ đó áp dụng các biện pháp can thiệp kỹ thuật phù hợp nhằm duy trì trạng thái ổn định cho quy trình.

Khi nghiên cứu về thiết bị đo lường này, các kỹ sư thường phân biệt rõ ràng hai khái niệm đại lượng đo lường cơ bản bao gồm độ ẩm tuyệt đối và độ ẩm tương đối. Việc hiểu rõ hai đại lượng này là nền tảng để lựa chọn đúng chủng loại thiết bị cho từng dự án.

• Độ ẩm tuyệt đối: Được định nghĩa là khối lượng hơi nước tính bằng gam tồn tại trong một mét khối không khí hoặc hỗn hợp khí ở một mức nhiệt độ xác định. Đại lượng này phản ánh trực tiếp lượng nước thực tế đang tồn tại trong một thể tích không gian mà không phụ thuộc vào sự biến thiên của nhiệt độ môi trường xung quanh.
• Độ ẩm tương đối: Thường được ký hiệu là RH, là tỷ lệ phần trăm giữa áp suất hơi nước hiện tại so với áp suất hơi nước bão hòa ở cùng một mức nhiệt độ cụ thể. Đây là đại lượng phổ biến nhất được ứng dụng trong hầu hết các dòng sản phẩm đo lường thương mại và công nghiệp hiện nay.

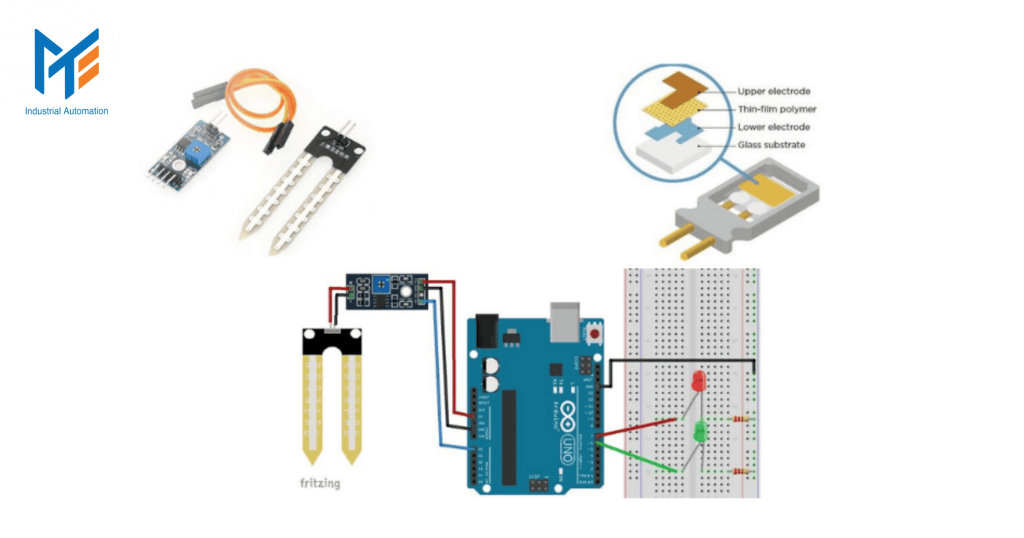

Cấu tạo của cảm biến độ ẩm

Mặc dù trên thị trường thiết bị tự động hóa tồn tại nhiều loại công nghệ đo lường khác nhau, dòng thiết bị hoạt động dựa trên nguyên lý điện dung vẫn chiếm tỷ trọng lớn nhất nhờ độ bền vật liệu cao và dải đo rộng. Cấu tạo cơ học và điện tử của một thiết bị đo độ ẩm tiêu chuẩn bao gồm các thành phần vật lý và mạch điện tử được lắp ráp theo quy chuẩn nghiêm ngặt sau đây.

Lớp màng vật liệu hấp thụ nhạy ẩm

Đây là thành phần cốt lõi nằm ở vị trí trung tâm của phần tử cảm biến, thường được chế tạo từ các hợp chất polymer màng mỏng hoặc vật liệu gốm kỹ thuật ceramic. Đặc tính quan trọng nhất của lớp màng này là tính hút ẩm có thể đảo ngược. Điều này có nghĩa là vật liệu có khả năng hấp thụ liên tục hơi nước khi môi trường xung quanh tăng độ ẩm và tự động giải phóng lượng hơi nước này khi môi trường trở nên khô ráo. Việc nhà sản xuất lựa chọn độ dày và độ tinh khiết của lớp polymer sẽ quyết định trực tiếp đến độ nhạy và thời gian đáp ứng của toàn bộ hệ thống đo lường.

Hệ thống điện cực thu thập tín hiệu

Lớp màng hấp thụ nhạy ẩm được kẹp chặt giữa hai lớp điện cực dẫn điện, bao gồm một điện cực phía trên và một điện cực phía dưới để tạo thành một cấu trúc tụ điện phẳng. Điện cực phía trên thường được thiết kế dưới dạng một màng kim loại cực mỏng hoặc có cấu trúc dạng lưới xốp. Thiết kế màng xốp này cho phép các phân tử hơi nước dễ dàng đi xuyên qua và tiếp cận vào lớp polymer bên dưới mà không gặp phải lực cản cơ học lớn. Điện cực phía dưới được đặt ổn định trên một lớp nền cơ bản vững chắc làm từ thủy tinh hoặc silicon để duy trì cấu trúc hình học ổn định của toàn bộ tụ điện.

Mạch xử lý tín hiệu và chuyển đổi vi mạch

Sự thay đổi của thông số điện tích trên hai điện cực khi có sự xâm nhập của hơi nước là rất nhỏ, do đó thiết bị bắt buộc phải tích hợp một bo mạch xử lý tín hiệu tại chỗ. Khối mạch điện tử vi mô này bao gồm bộ khuếch đại điện áp, bộ lọc nhiễu tần số cao và bộ chuyển đổi tín hiệu tương tự sang tín hiệu số. Nhiệm vụ của khối vi mạch này là tiếp nhận sự biến thiên điện dung thô, tiến hành chuẩn hóa dữ liệu theo các thuật toán hiệu chuẩn nhiệt độ được lập trình sẵn và chuyển đổi thành một giá trị đo lường tuyến tính.

Khối ngõ ra tín hiệu tiêu chuẩn

Sau khi dữ liệu thô được xử lý thành công trong vi mạch trung tâm, thiết bị sẽ xuất thông tin ra bên ngoài thông qua các chuẩn giao tiếp công nghiệp. Đối với các ứng dụng nhà máy sản xuất quy mô lớn, ngõ ra thường là tín hiệu analog với dòng điện công nghiệp 4-20mA hoặc điện áp 0-10V để truyền tín hiệu đi xa qua cáp điều khiển mà không bị sụt áp hay nhiễu điện từ. Đối với các hệ thống SCADA hiện đại hoặc mạng lưới vạn vật kết nối IoT, thiết bị sẽ hỗ trợ giao thức truyền thông kỹ thuật số Modbus RTU chạy trên nền tảng phần cứng RS485 nhằm truyền tải dữ liệu đa điểm về máy chủ trung tâm.

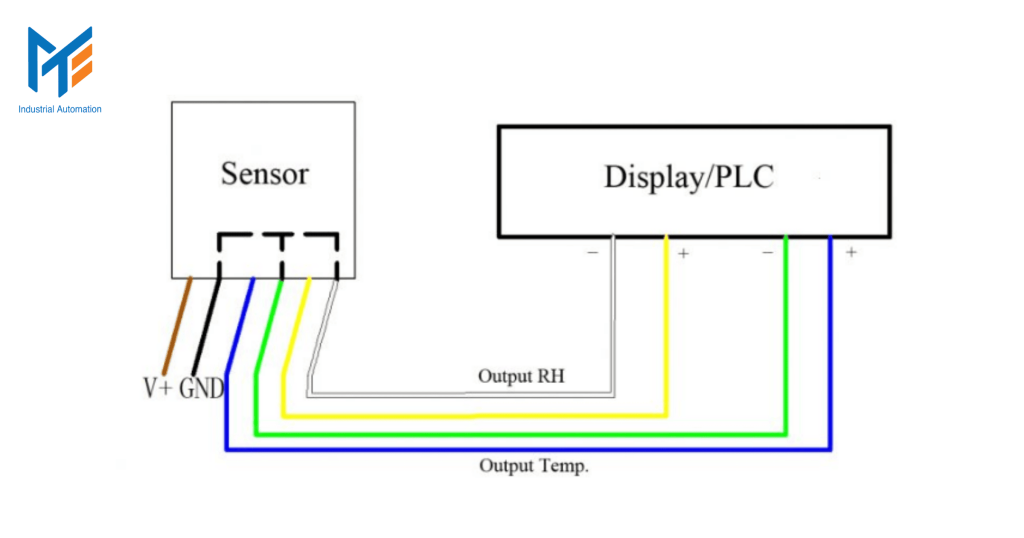

Nguyên lý hoạt động của cảm biến độ ẩm

Mỗi loại thiết bị đo độ ẩm được thiết kế để vận hành dựa trên các hiện tượng vật lý và hóa lý đặc thù nhằm mục đích tối ưu hóa độ chính xác cho từng phân khúc ứng dụng cụ thể. Việc nắm vững nguyên lý hoạt động sẽ giúp người dùng tối ưu hóa quá trình tích hợp hệ thống. Dưới đây là phân tích chi tiết về ba nguyên lý hoạt động phổ biến nhất hiện nay trong ngành công nghiệp chế tạo cảm biến.

Nguyên lý điện dung

Phương pháp này được xây dựng dựa trên mối quan hệ tuyến tính giữa độ ẩm tương đối của môi trường và hằng số điện môi của lớp vật liệu cách điện nằm giữa hai bản cực tụ điện. Trong điều kiện tiêu chuẩn, không khí khô có hằng số điện môi xấp xỉ bằng 1, trong khi nước tinh khiết ở nhiệt độ phòng có hằng số điện môi rất cao, đạt ngưỡng xấp xỉ 80. Khi hàm lượng hơi nước trong khí quyển tăng lên, lớp màng polymer nhạy ẩm sẽ hấp thụ các phân tử nước, làm tăng hằng số điện môi tổng thể của lớp đệm.

Sự gia tăng hằng số điện môi này làm thay đổi trực tiếp giá trị điện dung của tụ điện theo các nguyên lý vật lý cơ bản. Mạch điện tử tích hợp trên bo mạch chủ sẽ đo đạc sự biến thiên điện dung này bằng cách áp một dải tần số xoay chiều ổn định vào tụ điện, đo dòng điện chạy qua hệ thống và tính toán chính xác tỷ lệ phần trăm độ ẩm tương đối hiện tại của môi trường xung quanh.

Nguyên lý điện trở

Thiết bị đo lường hoạt động theo nguyên lý điện trở ứng dụng tính chất thay đổi trở kháng dòng điện của một lớp vật liệu nhạy ẩm khi tiếp xúc trực tiếp với hơi nước. Lớp vật liệu này thông thường là một màng mỏng muối điện phân hoặc các loại hóa chất polymer dẫn điện đặc biệt được phủ lên trên một bề mặt đế cách điện có chứa sẵn hai điện cực dạng lược đan xen vào nhau.

Khi môi trường xung quanh có độ ẩm không khí gia tăng, vật liệu nhạy ẩm sẽ hấp thụ các phân tử và ion nước. Quá trình hấp thụ này làm tăng cường khả năng dịch chuyển của các hạt mang điện tự do bên trong cấu trúc phân tử, từ đó làm giảm mạnh giá trị điện trở suất của khối vật liệu. Ngược lại, khi không khí khô hanh kéo đến, các phân tử nước bốc hơi và thoát ra khỏi bề mặt, làm lượng hạt mang điện giảm xuống và kéo theo trở kháng tăng cao trở lại trạng thái ban đầu. Giá trị trở kháng biến thiên này được mạch đo chuyển đổi thành điện áp và được vi xử lý giải mã thành thông số phần trăm độ ẩm tương ứng để hiển thị trên màn hình. Nhược điểm của công nghệ điện trở là lớp màng dễ bị ảnh hưởng bởi sự nhiễm bẩn của khói bụi môi trường công nghiệp nặng và có độ trôi tín hiệu lớn hơn so với dòng sử dụng công nghệ điện dung.

Nguyên lý dẫn nhiệt

Đây là phương pháp đo lường chuyên dụng dùng để xác định trực tiếp độ ẩm tuyệt đối của không khí trong các điều kiện nhiệt độ vận hành cực cao, nơi mà các màng polymer hoặc điện trở thông thường sẽ bị phá hủy cấu trúc vật lý hoặc nóng chảy. Cấu trúc hệ thống bao gồm hai cảm biến nhiệt điện trở chất lượng cao được thiết kế nằm song song bên trong một module kim loại bảo vệ.

Cảm biến thứ nhất được đóng kín trong một buồng chứa đầy khí nitơ khô hoàn toàn để làm điểm tham chiếu chuẩn không đổi. Cảm biến thứ hai được mở lỗ thông khí để tiếp xúc trực tiếp với luồng không khí cần đo đạc ngoài môi trường thực tế. Khi nguồn điện được cấp vào, dòng điện chạy qua làm cả hai nhiệt điện trở đều bị đốt nóng đến một nhiệt độ nhất định. Do không khí ẩm chứa nhiều phân tử nước và không khí khô có hệ số dẫn nhiệt hoàn toàn khác nhau, tốc độ tản nhiệt của hai linh kiện cảm biến sẽ xuất hiện sự chênh lệch rõ rệt. Sự chênh lệch tốc độ tản nhiệt dẫn đến chênh lệch nhiệt độ bề mặt, từ đó sinh ra sự khác biệt về điện trở giữa hai linh kiện. Sự chênh lệch điện trở này tạo thành một tín hiệu điện áp vi sai giúp hệ thống tính toán chính xác hàm lượng hơi nước tuyệt đối đang tồn tại trong môi trường lò sấy hoặc buồng nung sản phẩm.

Phân loại cảm biến độ ẩm hiện nay

Để thuận tiện cho công tác bóc tách khối lượng, thiết kế hệ thống và lựa chọn thiết bị vật tư đồng bộ, các kỹ sư cơ điện thường tiến hành phân loại các thiết bị đo độ ẩm dựa trên môi trường ứng dụng thực tế và đặc tính vật liệu cấu thành.

Phân loại theo môi trường đo lường thực tế

• Cảm biến đo độ ẩm không khí: Đây là dòng thiết bị phổ thông, được lắp đặt rộng rãi trong các tòa nhà thương mại, phòng làm việc, trung tâm dữ liệu và hệ thống thông gió dân dụng. Chúng thường được chế tạo với vỏ nhựa ABS dạng xốp, thiết kế nhỏ gọn, ưu tiên tính thẩm mỹ bề mặt và dải nhiệt độ làm việc ở mức trung bình nhằm tiết kiệm chi phí đầu tư.
• Cảm biến đo độ ẩm trong đất: Dòng sản phẩm này chuyên phục vụ cho ngành nông nghiệp, canh tác nhà kính, nghiên cứu địa chất và giám sát sinh thái. Thiết kế đặc trưng là phần đầu dò được làm bằng kim loại nguyên khối chống ăn mòn hoặc thép không gỉ cao cấp, phần bo mạch được bọc kín bằng silicon đúc nguyên khối chống thấm tuyệt đối để ngăn ngừa nước lọt vào phá hỏng mạch điện khi cắm sâu xuống tầng đất ngậm nước.
• Cảm biến đo độ ẩm công nghiệp: Được thiết kế để sinh tồn và hoạt động bền bỉ trong các môi trường khắc nghiệt như lò sấy, nhà máy hóa chất, đường ống dẫn khí nén nhiệt độ cao và các phòng sạch công nghệ cao. Ống bảo vệ đầu dò thường được chế tạo bằng thép thiêu kết kim loại, có khả năng chịu được áp suất cao, chống lại sự ăn mòn của hơi hóa chất và ngăn chặn hoàn toàn bụi mịn công nghiệp xâm nhập vào bề mặt phần tử nhạy cảm.

Phân loại theo công nghệ vật liệu chế tạo màng đo

• Thiết bị sử dụng điện trở polymer: Đặc điểm nổi bật là chi phí đầu tư thấp, quy trình sản xuất hàng loạt đơn giản và tiết kiệm điện năng tiêu thụ. Chúng được ứng dụng rất nhiều trong các thiết bị gia dụng quy mô nhỏ, máy hút ẩm gia đình và các mạch điện tử DIY.
• Thiết bị sử dụng vật liệu gốm ceramic: Vật liệu gốm có khả năng chịu đựng được sự thay đổi đột ngột và liên tục của nhiệt độ môi trường. Dòng sản phẩm này hoạt động vô cùng bền bỉ trong các không gian có nồng độ bụi công nghiệp cao nhờ cấu trúc lỗ xốp cơ học vững chắc không dễ bị bít tắc.
• Thiết bị sử dụng màng điện dung chất lượng cao: Đây là tiêu chuẩn vàng trong ngành đo lường môi trường. Thiết bị đạt độ tuyến tính tối ưu trên toàn bộ dải đo rộng từ 0% đến 100% RH. Điểm mạnh lớn nhất là hệ thống ít chịu tác động sai số do nhiệt độ môi trường biến đổi liên tục, đáp ứng các tiêu chuẩn bắt buộc cho phòng thí nghiệm y tế và khu vực kiểm định chất lượng hàng hóa.

Các thông số kỹ thuật cần biết khi lựa chọn cảm biến độ ẩm

Khi tiến hành thiết kế hệ thống giám sát môi trường tự động hoặc mua sắm vật tư thay thế bảo trì cho nhà máy, các kỹ sư vận hành cần phải phân tích kỹ lưỡng các thông số kỹ thuật được in trên tài liệu catalogue của nhà sản xuất để đảm bảo độ tương thích tín hiệu và độ bền hoạt động lâu dài.

• Dải đo độ ẩm: Là khoảng giới hạn thông số độ ẩm mà thiết bị có thể đo lường và cam kết đảm bảo độ chính xác theo công bố. Đối với các ứng dụng thông hơi thông thường, dải đo từ 20% đến 90% RH là hoàn toàn đủ đáp ứng nhu cầu. Tuy nhiên, đối với các hệ thống công nghiệp nặng, khu vực trạm thời tiết hoặc tủ sấy chân không, bắt buộc người mua phải lựa chọn các thiết bị có dải đo mở rộng từ 0% đến 100% RH để tránh hỏng hóc khi hệ thống bị bão hòa hơi nước.
• Độ chính xác: Biểu thị mức độ sai số lớn nhất có thể xảy ra trong quá trình đo lường thực tế so với thiết bị chuẩn. Thông thường, các dòng sản phẩm tiêu chuẩn công nghiệp có độ chính xác dao động xung quanh mức sai số cộng trừ 2% đến 3% RH. Các dòng thiết bị cao cấp phục vụ phòng thí nghiệm đòi hỏi độ chính xác ngặt nghèo hơn rất nhiều, thường nằm ở mức sai số cộng trừ 1% RH.
• Thời gian đáp ứng T90: Là khoảng thời gian tính bằng giây cần thiết để bộ cảm biến ghi nhận sự thay đổi và hiệu chỉnh giá trị đầu ra đạt đến mức 90% giá trị thực tế khi có sự thay đổi đột biến về nồng độ hơi nước của môi trường xung quanh. Chỉ số thời gian đáp ứng càng nhỏ chứng tỏ thiết bị có tốc độ phản hồi càng nhanh, từ đó giúp hệ thống PLC điều khiển đưa ra lệnh đóng ngắt thiết bị kịp thời.
• Độ trôi tín hiệu dài hạn: Mọi vật liệu polymer đều chịu hiện tượng lão hóa theo thời gian sử dụng thực tế. Hiện tượng lão hóa vật liệu sẽ khiến kết quả đo bị lệch dần sau một thời gian dài vận hành liên tục. Một thiết bị công nghiệp chất lượng cao sẽ được nhà sản xuất cam kết có độ trôi rất thấp, thường nhỏ hơn mức sai số 0.5% RH cho mỗi năm hoạt động, qua đó giúp nhà máy giảm thiểu tần suất phải tháo dỡ thiết bị để thực hiện công tác hiệu chuẩn lại.
• Tiêu chuẩn bảo vệ vỏ thiết bị: Chỉ số IP xác định năng lực kháng bụi và kháng nước xâm nhập vào các linh kiện điện tử bên trong bo mạch. Đối với môi trường nhà máy dệt may, chế biến bột hoặc khu vực có độ ẩm bão hòa thường xuyên ngưng tụ nước, thiết bị cần đạt chuẩn thiết kế phần cứng tối thiểu ở mức bảo vệ IP65 hoặc IP67 để đảm bảo không bị đoản mạch và kéo dài tuổi thọ vận hành ổn định.

Ứng dụng của cảm biến độ ẩm trong công nghiệp và dân dụng

Sự tiến bộ của kỹ thuật vi mạch đã đưa công nghệ đo lường độ ẩm len lỏi vào hầu hết các khía cạnh của đời sống xã hội và quy trình sản xuất công nghiệp tự động hóa. Khả năng cung cấp dữ liệu môi trường theo thời gian thực và xuất tín hiệu điều khiển trực tiếp đã tạo ra giá trị to lớn cho nhiều lĩnh vực.

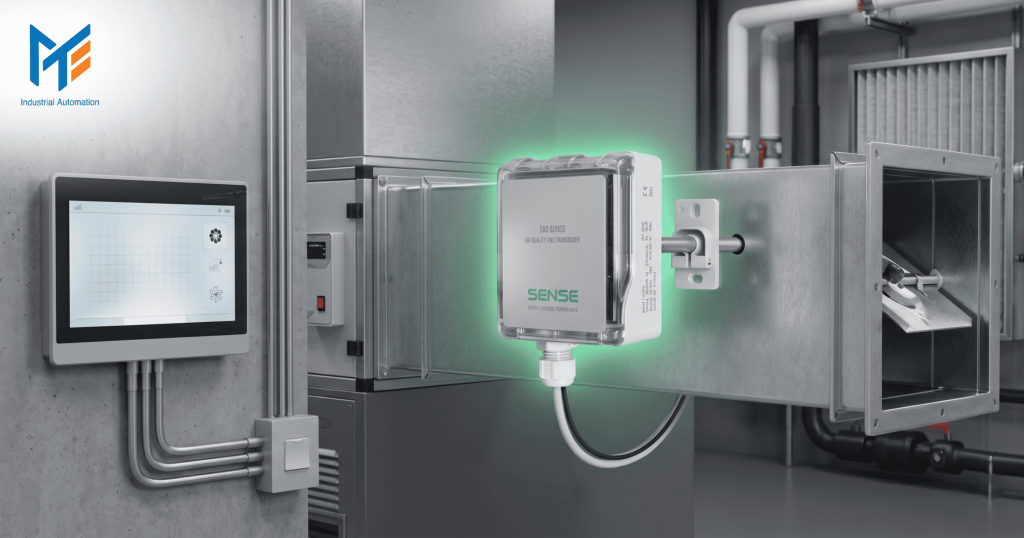

Ứng dụng trong hệ thống quản lý tòa nhà và hệ thống thông gió HVAC

Trong các dự án tòa nhà văn phòng trung tâm, trung tâm thương mại phức hợp và hệ thống nhà thông minh, cảm biến độ ẩm kết hợp với cảm biến nhiệt độ được lắp đặt cố định tại các đường ống hồi lưu gió lạnh hoặc dán trên tường các phòng chức năng. Dữ liệu tín hiệu analog từ thiết bị sẽ được truyền thẳng về tủ điều khiển BMS trung tâm.

Bộ xử lý này sẽ đánh giá dữ liệu và tự động đóng mở các van cấp nước của bộ tạo ẩm, hoặc điều chỉnh tăng giảm tốc độ quay của quạt hút công nghiệp trong máy hút ẩm bằng biến tần. Việc duy trì nghiêm ngặt độ ẩm không khí trong khoảng lý tưởng từ 45% đến 65% RH giúp ngăn chặn hoàn toàn sự phát triển của vi khuẩn, nấm mốc gây bệnh đường hô hấp, đồng thời bảo vệ hệ thống nội thất đắt tiền bằng gỗ và các thiết bị điện tử văn phòng khỏi hiện tượng rỉ sét mạch điện.

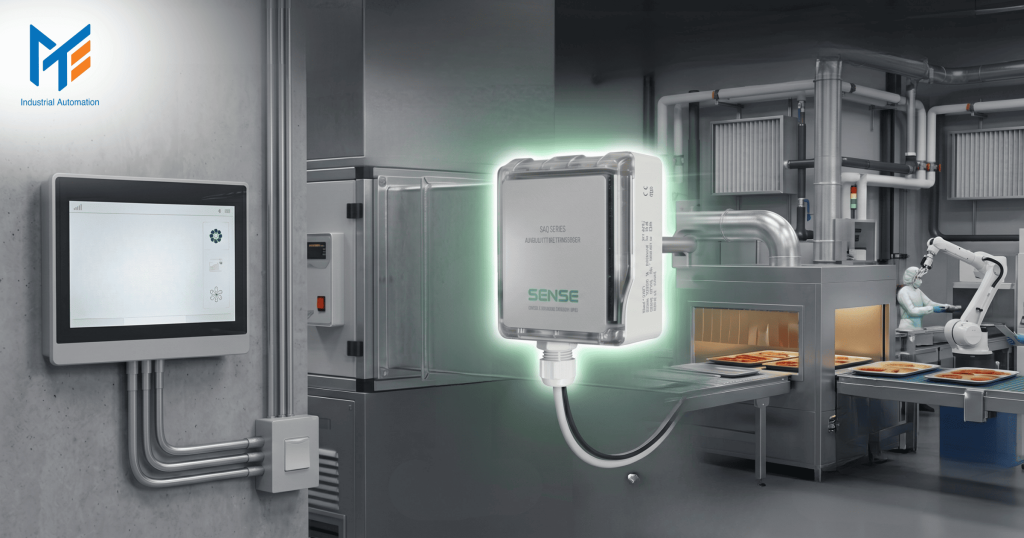

Ứng dụng trong ngành công nghiệp sản xuất dược phẩm và hóa chất phức tạp

Quy trình nén đóng gói thuốc viên, pha chế hóa dược và sản xuất các loại bột dược phẩm đòi hỏi một môi trường vô trùng và cực kỳ khô ráo. Chỉ cần một lượng nhỏ hơi ẩm môi trường lọt vào dây chuyền cũng có thể kích hoạt ngay lập tức phản ứng thủy phân, làm biến chất dược liệu hoặc gây hiện tượng vón cục sản phẩm hàng loạt, gây thiệt hại nghiêm trọng về kinh tế.

Hệ thống phòng sạch áp lực dương của các nhà máy sản xuất dược phẩm đạt tiêu chuẩn GMP quốc tế bắt buộc phải thiết kế lắp đặt hệ thống đầu dò độ ẩm có độ chính xác cao ở mọi ngóc ngách không gian. Việc kiểm soát sát sao tham số môi trường này giúp cam kết thời hạn bảo quản lưu kho và tính an toàn tuyệt đối của sản phẩm y tế trước khi đóng thùng xuất xưởng.

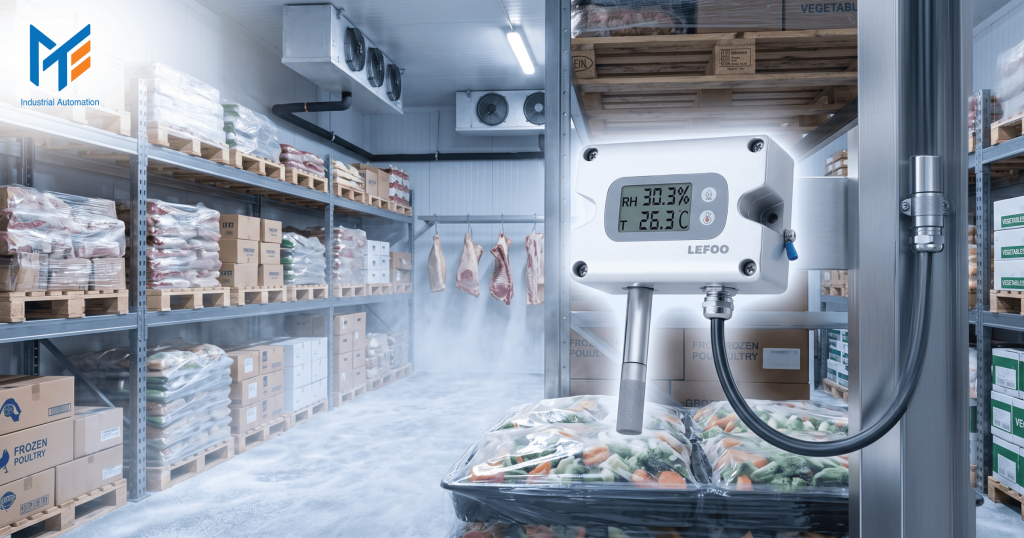

Ứng dụng trong ngành chế biến công nghiệp và bảo quản kho lạnh thực phẩm

Trong khu vực các kho lạnh bảo quản nông sản quy mô lớn, kho lưu trữ thịt đông lạnh xuất khẩu và các dây chuyền sấy khô thực phẩm công nghiệp, việc kiểm soát tỷ lệ hơi nước có vai trò mang tính sống còn đối với tỷ suất lợi nhuận của doanh nghiệp. Nếu nồng độ ẩm bị đẩy lên quá cao, các bào tử nấm mốc và vi sinh vật yếm khí sẽ sinh sôi phát triển nhanh chóng, gây hiện tượng thối rữa hàng hóa trên diện rộng.

Ngược lại, nếu chạy máy hút ẩm khiến không khí quá khô, nông sản hữu cơ sẽ bị mất nước trầm trọng qua bề mặt vỏ, dẫn đến giảm khối lượng tịnh và suy giảm độ tươi ngon khi đưa ra thị trường. Hệ thống đo lường độ ẩm công nghiệp kết hợp với máy lạnh chính xác sẽ giúp duy trì một trạng thái cân bằng áp suất hơi nước tối ưu trong kho lưu trữ suốt quá trình bảo quản chờ vận tải dài ngày.

Ứng dụng trong mô hình nông nghiệp công nghệ cao và canh tác nhà kính tự động

Mô hình nông nghiệp thông minh ứng dụng mạng lưới vạn vật kết nối IoT sử dụng hàng loạt các thiết bị đo độ ẩm đất được cắm sâu xuống tầng dưới rễ cây. Mục đích là để thu thập dữ liệu liên tục về độ màu mỡ, hàm lượng khoáng chất và trữ lượng nước thực tế của đất trồng. Khi tín hiệu trả về cho thấy độ ẩm đất suy giảm xuống dưới ngưỡng sinh trưởng tiêu chuẩn của giống cây trồng đó, hệ thống điều khiển lập trình PLC sẽ tự động cấp điện kích hoạt hệ thống máy bơm tưới nhỏ giọt định lượng và tự động ngắt điện khi đất đã hấp thụ đạt đủ lượng nước cần thiết.

Song song với đó, các module đo độ ẩm không khí treo lơ lửng trong nhà kính sẽ thu thập thông tin để điều khiển hệ thống động cơ kéo lưới cắt nắng và dàn quạt phun sương tạo ẩm. Sự phối hợp nhịp nhàng này tạo ra một vi khí hậu hoàn hảo bất chấp thời tiết bên ngoài, giúp gia tăng năng suất cây trồng vượt trội hoàn toàn so với phương thức canh tác truyền thống phụ thuộc tự nhiên.

Lời kết

Trải qua quá trình nghiên cứu và phát triển lâu dài, đi từ các nguyên lý đo lường độ giãn nở sợi cơ học thô sơ cho đến công nghệ điện dung bán dẫn hiện đại, cảm biến độ ẩm ngày nay đã đạt đến độ chín muồi hoàn thiện về mặt công nghệ chế tạo. Điểm sáng lớn nhất là kích thước đóng gói linh kiện ngày càng thu nhỏ về tỷ lệ micromet, tiêu thụ năng lượng đo bằng mức micro-ampere và tích hợp rất nhiều chức năng đo lường đồng thời, bao gồm việc trả về song song dữ liệu độ ẩm, nhiệt độ và tính toán tức thời điểm sương ngưng tụ ngay trên cùng một khối chip bán dẫn silicon duy nhất.

---
