EtherNet/IP là gì? Nguyên lý hoạt động và ứng dụng trong công nghiệp

EtherNet/IP (Ethernet Industrial Protocol) là một giao thức truyền thông công nghiệp mở, được xây dựng nhằm triển khai Common Industrial Protocol (CIP) trên nền mạng Ethernet tiêu chuẩn IEEE 802.3. Bài viết dưới đây Mạnh Tùng sẽ giúp bạn hiểu rõ EtherNet/IP là gì, nguyên lý hoạt động, ưu điểm nổi bật và các ứng dụng thực tế trong công nghiệp hiện đại.

EtherNet/IP là gì?

EtherNet/IP (Ethernet Industrial Protocol) là một giao thức truyền thông công nghiệp mở, được xây dựng nhằm triển khai Common Industrial Protocol (CIP) trên nền mạng Ethernet tiêu chuẩn IEEE 802.3. Giao thức này tận dụng các chuẩn Internet phổ biến như IP, cùng với hai giao thức truyền tải TCP và UDP, giúp đáp ứng nhu cầu truyền dữ liệu tốc độ cao, độ trễ thấp và khả năng mở rộng trong các hệ thống tự động hóa hiện đại.

Nhờ sử dụng cùng cơ sở hạ tầng vật lý và công nghệ mạng như hệ thống CNTT truyền thống, EtherNet/IP có thể triển khai dễ dàng trên các mạng Ethernet sẵn có mà không cần thay đổi nhiều về phần cứng. Đây cũng là một trong những lý do khiến giao thức này được nhiều nhà sản xuất thiết bị điều khiển và tự động hóa hàng đầu thế giới lựa chọn và hỗ trợ.

Xem thêm: Ethernet công nghiệp là gì? Kiến trúc, thiết bị và ứng dụng trong tự động hóa

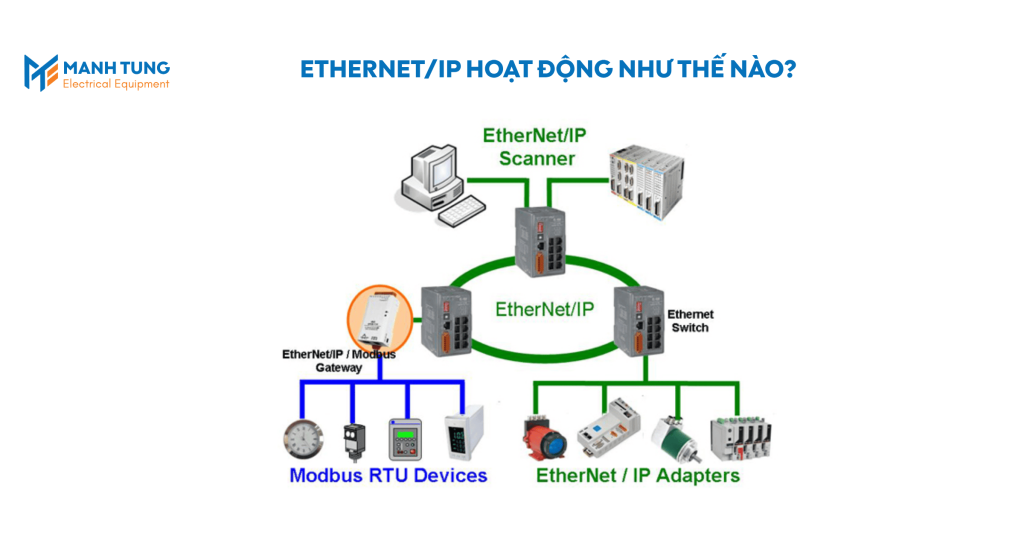

EtherNet/IP hoạt động như thế nào?

Có thể xem EtherNet/IP là một hệ thống truyền thông nhiều lớp, trong đó mỗi lớp đảm nhận một nhiệm vụ riêng để đảm bảo dữ liệu được truyền chính xác giữa các thiết bị. Không giống một số mạng công nghiệp tự xây dựng cơ chế truyền dữ liệu riêng như EtherCAT hay PROFINET IRT, EtherNet/IP hoàn toàn dựa trên nền tảng Ethernet chuẩn.

Mặc dù tài liệu của ODVA mô tả EtherNet/IP theo mô hình OSI 7 lớp, trên thực tế giao thức này thường được triển khai theo mô hình TCP/IP gồm bốn lớp:

• CIP (Lớp ứng dụng)
• TCP/IP và UDP (Lớp vận chuyển)
• IP (Lớp Internet)
• Phần cứng mạng (Lớp truy cập mạng)

Xem thêm: PROFINET là gì? Kiến trúc, nguyên lý hoạt động và ứng dụng trong tự động hóa

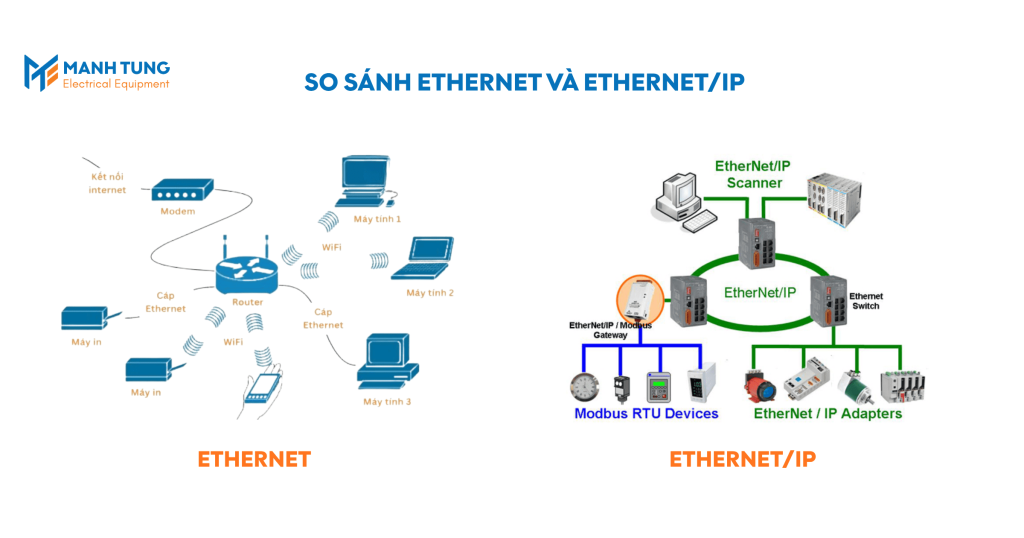

So sánh Ethernet và EtherNet/IP

Đối với phần lớn người dùng văn phòng, Ethernet thường được hiểu là cáp mạng kết nối máy tính với bộ định tuyến, máy in hoặc Internet. Tuy nhiên, bản thân Ethernet chỉ đảm nhiệm vai trò ở tầng truyền dẫn vật lý và truyền dữ liệu cơ bản.

Trên nền Ethernet thông thường, các giao thức như HTTP, FTP, SMTP hoặc các dịch vụ mạng doanh nghiệp được sử dụng để phục vụ việc truy cập website, gửi email hay chia sẻ dữ liệu. Những giao thức này hoạt động rất hiệu quả trong môi trường CNTT nhưng lại không đáp ứng được yêu cầu về truyền thông thời gian thực trong công nghiệp.

EtherNet/IP được phát triển nhằm mở rộng khả năng của Ethernet để phù hợp với các hệ thống điều khiển tự động. Giao thức này cho phép truyền dữ liệu I/O theo chu kỳ, giao tiếp giữa PLC, HMI, robot, biến tần và các thiết bị hiện trường với thời gian phản hồi rất thấp và gần như xác định.

Tiêu chí	Ethernet thương mại	EtherNet/IP công nghiệp
Mục đích sử dụng	Chia sẻ dữ liệu, truy cập Internet, ứng dụng văn phòng	Truyền dữ liệu điều khiển trong hệ thống tự động hóa
Yêu cầu thời gian	Không yêu cầu chính xác về thời gian	Độ trễ rất thấp, đáp ứng thời gian thực hoặc gần thời gian thực
Kiểu dữ liệu	Khối dữ liệu lớn, truyền không liên tục	Gói dữ liệu nhỏ, truyền liên tục với tần suất cao
Thiết bị mạng	Switch và Router thương mại	Switch công nghiệp quản lý, Router công nghiệp, cáp chống nhiễu

Trong giai đoạn đầu, Ethernet chưa được ứng dụng rộng rãi trong công nghiệp do chi phí phần cứng cao, thiếu các thiết bị chuyển mạch thông minh và sự phổ biến của các chuẩn Fieldbus độc quyền.

Hiện nay, nhờ sự phát triển mạnh mẽ của Ethernet tốc độ cao, bộ chuyển mạch công nghiệp và máy tính hiệu năng cao, EtherNet/IP đã trở thành một trong những chuẩn truyền thông công nghiệp phổ biến nhất trên thế giới.

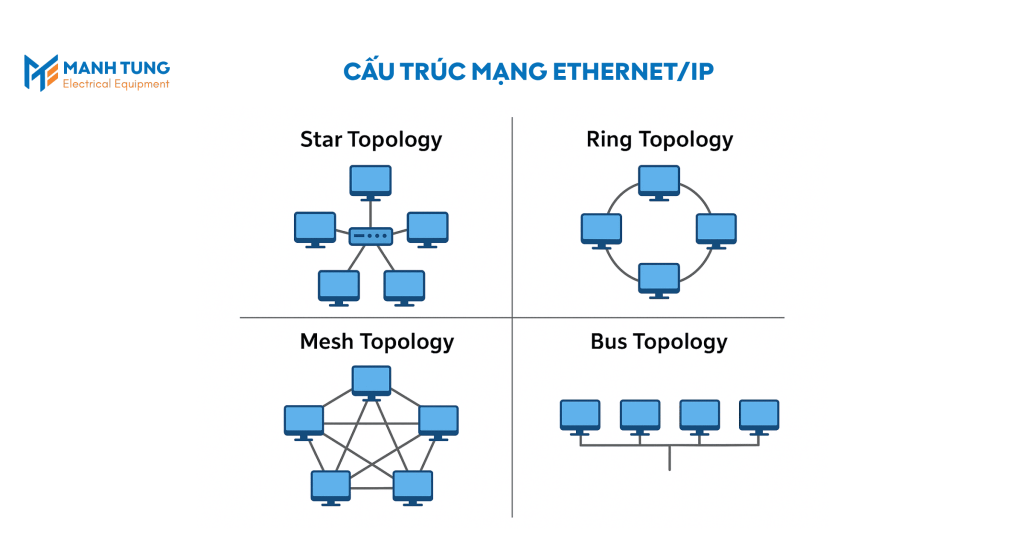

Cấu trúc mạng EtherNet/IP

Mạng EtherNet/IP có thể hỗ trợ số lượng nút gần như không giới hạn và nhiều cấu trúc liên kết khác nhau:

• Cấu trúc liên kết hình sao: Trong cấu trúc liên kết hình sao, tất cả các thiết bị mạng được kết nối riêng lẻ với một bộ chuyển mạch trung tâm, bộ chuyển mạch này sau đó được kết nối với một điểm truy cập mạng cấp cao hơn. Cấu trúc liên kết hình sao là một trong những cấu trúc liên kết phổ biến nhất được sử dụng trong mạng điều khiển.
• Phân đoạn tuyến tính: Các thiết bị trong mạng tuyến tính có tích hợp bộ chuyển mạch ba cổng, cho phép các kỹ sư kết nối các thiết bị hỗ trợ Ethernet theo kiểu chuỗi liên tiếp, giống hệt như mạng nối tiếp RS-485.
• Cấu trúc liên kết vòng và vòng cấp thiết bị (DLR): Trong cấu trúc liên kết vòng, các thiết bị được kết nối nối tiếp với nhau thành một vòng, cho phép các thông điệp truyền theo cả hai hướng. Bằng cách sử dụng giao thức vòng cấp thiết bị (DLR) , mạng EtherNet/IP có thể phát hiện lỗi và nhanh chóng chuyển đổi để hoạt động như 2 phân đoạn tuyến tính.
• Cấu trúc liên kết lai: Một số nhà sản xuất lựa chọn kết hợp hai hoặc nhiều cấu trúc liên kết trong một mạng EtherNet/IP duy nhất, tận dụng các công nghệ khác nhau. Tuy nhiên, điều này làm tăng độ phức tạp và có thể khó bảo trì hơn.

Một số ứng dụng của EtherNet/IP

Dưới đây là một số ứng dụng của EtherNet/IP hiện nay:

• Điều khiển dây chuyền sản xuất: Kết nối PLC, HMI, biến tần, servo và cảm biến để trao đổi dữ liệu theo thời gian thực.
• Điều khiển chuyển động: Đồng bộ hoạt động của servo, robot và các hệ thống Motion Control với độ chính xác cao.
• Giám sát và quản lý: Truyền dữ liệu lên hệ thống SCADA, MES để giám sát và tối ưu sản xuất.
• Nhà máy thông minh: Kết nối thiết bị trong hệ thống IIoT và Industry 4.0, hỗ trợ thu thập và phân tích dữ liệu hiệu quả.

Lời kết

EtherNet/IP là giao thức truyền thông công nghiệp hiện đại, mang đến khả năng kết nối nhanh, ổn định và linh hoạt giữa các thiết bị tự động hóa. Với nhiều ưu điểm về hiệu suất và khả năng mở rộng, EtherNet/IP đang trở thành giải pháp quan trọng trong các hệ thống sản xuất và nhà máy thông minh.

---
