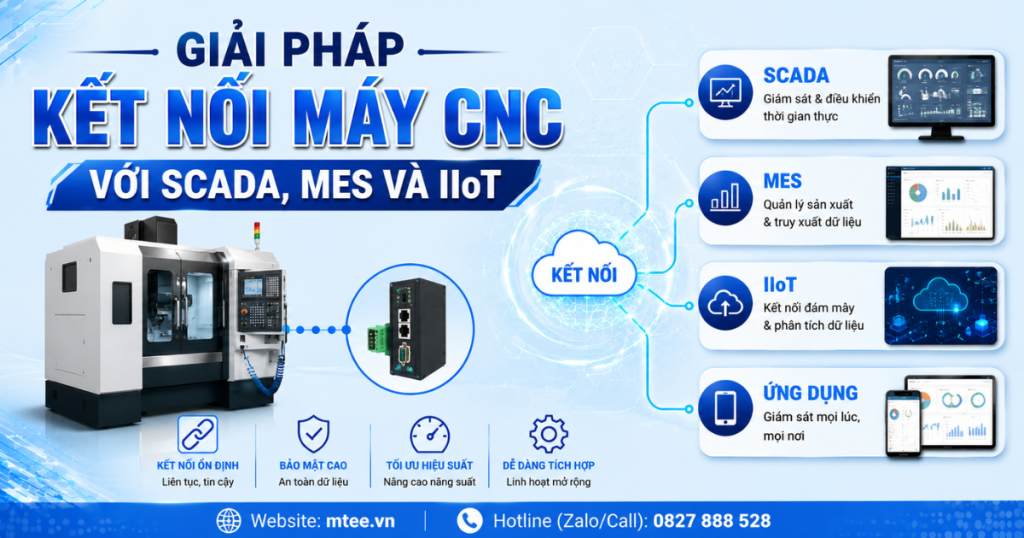

Giải pháp kết nối máy CNC với SCADA, MES và IIoT

Trong bối cảnh chuyển đổi số đang diễn ra mạnh mẽ, các doanh nghiệp sản xuất cơ khí không còn dừng lại ở việc đầu tư máy CNC hiện đại mà còn hướng tới khả năng kết nối dữ liệu giữa máy móc và hệ thống quản lý. Việc kết nối máy CNC với SCADA, MES và IIoT giúp doanh nghiệp giám sát sản xuất theo thời gian thực, nâng cao hiệu suất vận hành và xây dựng nền tảng cho Smart Factory.

Vậy giải pháp kết nối máy CNC hoạt động như thế nào? Doanh nghiệp cần chuẩn bị những gì? Bài viết dưới đây MTEE sẽ giúp bạn hiểu rõ từ kiến thức nền tảng đến các giải pháp triển khai thực tế.

Vì sao cần kết nối máy CNC với hệ thống quản lý?

Ở nhiều nhà máy hiện nay, máy CNC vẫn hoạt động độc lập. Người vận hành phải ghi chép số lượng sản phẩm, thời gian chạy máy, nguyên nhân dừng máy hoặc nhập dữ liệu thủ công vào Excel.

Điều này dẫn đến nhiều hạn chế như:

• Không theo dõi được tình trạng máy theo thời gian thực.
• Dữ liệu sản xuất dễ sai lệch do nhập tay.
• Khó đánh giá hiệu suất từng máy hoặc từng ca sản xuất.
• Không phát hiện sớm các sự cố bất thường.
• Ban quản lý thiếu dữ liệu để đưa ra quyết định nhanh chóng.

Khi máy CNC được kết nối với SCADA, MES hoặc nền tảng IIoT, toàn bộ dữ liệu sẽ được thu thập tự động, xử lý và hiển thị trực quan giúp doanh nghiệp quản lý hiệu quả hơn.

SCADA, MES và IIoT là gì?

Mặc dù thường được nhắc đến cùng nhau nhưng ba hệ thống này đảm nhiệm các vai trò khác nhau.

SCADA

SCADA (Supervisory Control and Data Acquisition) là hệ thống giám sát và thu thập dữ liệu.

SCADA cho phép:

• Theo dõi trạng thái hoạt động của máy CNC.
• Hiển thị thông số vận hành theo thời gian thực.
• Ghi nhận cảnh báo và lỗi.
• Lưu lịch sử hoạt động của thiết bị.

MES

MES (Manufacturing Execution System) là hệ thống điều hành sản xuất.

Ngoài dữ liệu từ SCADA, MES còn quản lý:

• Lệnh sản xuất.
• Tiến độ gia công.
• OEE.
• Truy xuất nguồn gốc sản phẩm.
• Quản lý chất lượng.
• Hiệu suất từng ca làm việc.

IIoT

IIoT (Industrial Internet of Things) là mạng lưới kết nối các thiết bị công nghiệp thông qua Internet hoặc mạng nội bộ.

IIoT giúp:

• Thu thập dữ liệu từ nhiều loại máy khác nhau.
• Đồng bộ dữ liệu lên Cloud hoặc Edge Server.
• Phân tích dữ liệu lớn.
• Ứng dụng AI để dự đoán bảo trì.
• Quản lý nhiều nhà máy trên cùng một nền tảng.

IIoT không thay thế SCADA hay MES mà đóng vai trò kết nối và mở rộng khả năng khai thác dữ liệu.

Kiến trúc kết nối máy CNC với SCADA, MES và IIoT

Một mô hình kết nối điển hình thường bao gồm:

Máy CNC

↓

Bộ điều khiển CNC (Fanuc, Siemens Sinumerik, Mitsubishi, Haas…)

↓

Gateway hoặc Edge Computer

↓

OPC UA Server / MQTT Broker

↓

SCADA

↓

MES

↓

Cloud IIoT / Dashboard / ERP

Kiến trúc phân lớp này phù hợp với mô hình ISA-95, giúp phân tách rõ tầng điều khiển, giám sát và quản trị sản xuất.

Các giao thức phổ biến khi kết nối máy CNC

Không phải tất cả máy CNC đều sử dụng cùng một chuẩn truyền thông. Việc lựa chọn giao thức phụ thuộc vào hãng sản xuất và đời máy.

Các giao thức thường gặp gồm:

• OPC UA
• MTConnect
• MQTT
• Modbus TCP
• Ethernet/IP
• Profinet
• REST API (ở một số nền tảng)

Trong đó, OPC UA được đánh giá cao nhờ khả năng chuẩn hóa dữ liệu, bảo mật tốt và tương thích với nhiều hệ thống SCADA, MES và IIoT. MQTT lại phù hợp để truyền dữ liệu nhẹ, tốc độ cao lên nền tảng IIoT hoặc Cloud.

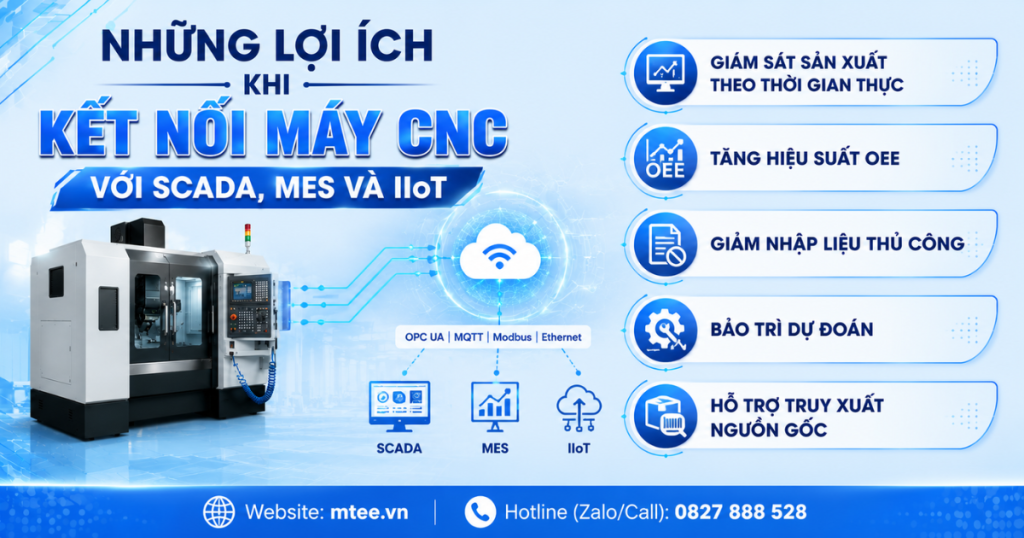

Những lợi ích khi kết nối máy CNC với SCADA, MES và IIoT

Giám sát sản xuất theo thời gian thực

Người quản lý có thể biết:

• Máy nào đang chạy.
• Máy nào đang dừng.
• Công suất hiện tại.
• Tiến độ từng đơn hàng.

Không cần trực tiếp xuống xưởng vẫn có thể theo dõi tình trạng sản xuất.

Tăng hiệu suất OEE

Khi toàn bộ thời gian chạy, thời gian dừng và sản lượng được ghi nhận tự động, doanh nghiệp dễ dàng tính toán OEE và xác định nguyên nhân làm giảm hiệu suất.

Giảm nhập liệu thủ công

Dữ liệu được truyền trực tiếp từ máy CNC lên hệ thống, giúp:

• Giảm sai sót.
• Tiết kiệm nhân lực.
• Đồng bộ dữ liệu giữa các phòng ban.

Bảo trì dự đoán

IIoT có thể phân tích xu hướng tải động cơ, nhiệt độ, số giờ vận hành hoặc tần suất cảnh báo để dự đoán thời điểm cần bảo trì, hạn chế dừng máy ngoài kế hoạch.

Hỗ trợ truy xuất nguồn gốc

MES kết hợp dữ liệu từ CNC giúp lưu lại:

• Máy sản xuất.
• Chương trình gia công.
• Dao cụ sử dụng.
• Thời gian gia công.
• Người vận hành.

Điều này đặc biệt quan trọng đối với các ngành ô tô, điện tử, hàng không và thiết bị y tế.

Xu hướng trong nhà máy thông minh

Trong các dự án Smart Factory hiện nay, xu hướng không chỉ dừng ở việc hiển thị dữ liệu trên SCADA mà còn kết hợp Edge Computing, IIoT, AI và nền tảng phân tích để tối ưu vận hành. Dữ liệu từ máy CNC được xử lý ngay tại Edge, chỉ những thông tin cần thiết mới được gửi lên MES hoặc nền tảng đám mây, giúp giảm tải mạng và tăng tốc độ phản hồi. Đồng thời, các chuẩn mở như OPC UA và MQTT ngày càng được ưu tiên nhằm đảm bảo khả năng tích hợp giữa nhiều loại thiết bị và hệ thống khác nhau.

Kết luận

Kết nối máy CNC với SCADA, MES và IIoT là bước quan trọng trong lộ trình xây dựng nhà máy thông minh. Giải pháp này không chỉ giúp thu thập dữ liệu tự động mà còn tạo nền tảng để giám sát sản xuất theo thời gian thực, nâng cao OEE, tối ưu bảo trì và hỗ trợ ra quyết định dựa trên dữ liệu.

Thay vì triển khai đồng loạt, doanh nghiệp nên bắt đầu từ một hoặc một vài máy CNC, chuẩn hóa dữ liệu và lựa chọn kiến trúc mở với các giao thức như OPC UA hoặc MQTT. Khi hệ thống được thiết kế đúng ngay từ đầu, việc mở rộng lên toàn bộ dây chuyền và tích hợp với SCADA, MES, ERP hoặc nền tảng IIoT sẽ thuận lợi hơn, tạo nền tảng vững chắc cho quá trình chuyển đổi số trong sản xuất.

---
