Hướng dẫn các bước chọn đồng hồ đo chênh áp

Trong các hệ thống tự động hóa, việc theo dõi và kiểm soát chênh áp giữa hai khu vực là yếu tố then chốt để đảm bảo an toàn và hiệu suất vận hành. Thiết bị đồng hồ đo chênh áp giúp người vận hành dễ dàng giám sát, phát hiện sớm sai lệch và tối ưu hoạt động của toàn hệ thống. Tuy nhiên, để chọn được sản phẩm phù hợp, bạn cần hiểu rõ về nguyên lý, tiêu chí chọn, và các bước thực hiện.

Bài viết dưới đây của Mạnh Tùng – nhà phân phối đồng hồ đo chênh áp chính hãng – sẽ hướng dẫn chi tiết giúp bạn chọn đúng thiết bị, tránh sai sót và tối ưu chi phí.

---

Giới thiệu tổng quan về đồng hồ đo chênh áp

Đồng hồ đo chênh áp (Differential Pressure Gauge) là thiết bị dùng để đo sự chênh lệch áp suất giữa hai điểm trong cùng một hệ thống. Thông qua đó, người vận hành có thể xác định được mức độ lưu thông của dòng khí, phát hiện tắc nghẽn, hoặc điều chỉnh áp suất để duy trì sự ổn định.

Ứng dụng phổ biến

• Hệ thống HVAC: giám sát chênh áp giữa các phòng sạch, khu vực áp dương – áp âm.
• Bộ lọc khí / lọc bụi: đo chênh áp trước và sau bộ lọc để biết khi nào cần thay.
• Đường ống khí, chất lỏng: giúp nhận biết tình trạng dòng chảy, phát hiện nghẽn.
• Hệ thống tự động hóa công nghiệp: kết hợp với cảm biến áp suất, PLC, SCADA để điều khiển và cảnh báo theo thời gian thực.

Nhờ khả năng đo lường chính xác và phản hồi nhanh, đồng hồ chênh áp là thiết bị không thể thiếu trong các lĩnh vực kỹ thuật, đặc biệt là công nghiệp và tự động hóa hiện đại.

Xem ngay: Tổng quan về đồng hồ đo chênh áp chi tiết nhất

Ứng dụng đồng hồ đo chênh áp trong hệ thống HVAC

Đặc điểm nổi bật của đồng hồ đo chênh áp

Mỗi dòng sản phẩm đều có ưu điểm riêng, nhưng nhìn chung, đồng hồ đo chênh áp nổi bật bởi các đặc tính sau:

• Độ chính xác cao: đo được sự chênh lệch nhỏ chỉ vài Pascal (Pa).
• Cấu tạo bền vững: gồm 2 cổng áp suất (cao và thấp), cảm biến, bộ chuyển đổi và mặt hiển thị.
• Đa dạng kiểu dáng: có loại kim cơ học, loại điện tử có tín hiệu analog hoặc RS485 cho hệ thống tự động.
• Khả năng tích hợp cao: tương thích với bộ điều khiển, cảm biến, PLC, giúp theo dõi từ xa.
• Ứng dụng linh hoạt: dùng cho hệ thống HVAC, lọc bụi, phòng sạch, hoặc nhà máy sản xuất thực phẩm, dược phẩm, điện tử.

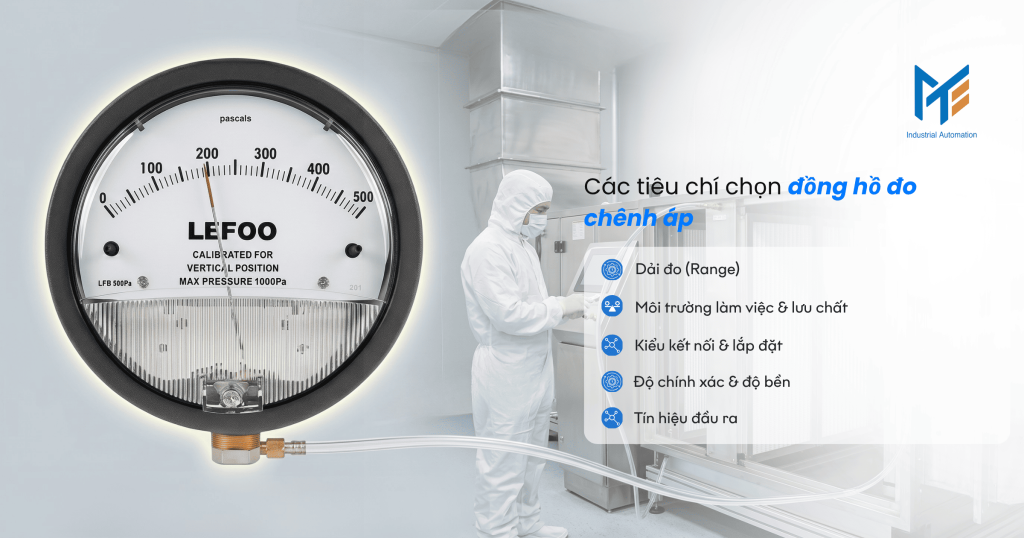

Các tiêu chí chọn đồng hồ đo chênh áp

Để chọn được thiết bị phù hợp, bạn cần cân nhắc kỹ các tiêu chí chọn đồng hồ chênh áp sau:

Dải đo (Range)

Là phạm vi chênh lệch áp suất mà thiết bị có thể đo được.
→ Nên chọn dải đo có giá trị gấp 1.5 – 2 lần giá trị chênh áp thực tế để đảm bảo an toàn và độ bền.

Môi trường làm việc & lưu chất

Chọn vật liệu vỏ và cảm biến phù hợp với khí nén, không khí sạch, hoặc môi trường có hóa chất, bụi bẩn.

Kiểu kết nối & lắp đặt

Tùy hệ thống, bạn có thể chọn kiểu lắp đặt tường, panel hoặc ren kết nối ống. Hãy đảm bảo kích thước và vị trí lắp thuận tiện cho thao tác và quan sát.

Độ chính xác & độ bền

Độ chính xác càng cao càng tốt cho hệ thống yêu cầu nghiêm ngặt như phòng sạch, phòng lab, nhà máy dược phẩm.

Tín hiệu đầu ra

Nếu dùng trong hệ thống tự động hóa, nên chọn đồng hồ có đầu ra Analog (4–20 mA) hoặc RS485 để dễ dàng tích hợp và giám sát từ xa.

Chuẩn bị trước khi chọn đồng hồ đo chênh áp

Trước khi đặt hàng hoặc lắp đặt, bạn cần chuẩn bị một số thông tin sau:

1. Xác định mục đích sử dụng – đo chênh áp giữa phòng sạch, hay trước/sau bộ lọc?
2. Đo thử giá trị chênh áp hiện tại hoặc hỏi kỹ sư hệ thống để biết dải đo cần thiết.
3. Kiểm tra môi trường lắp đặt: nhiệt độ, độ ẩm, rung động, bụi, ăn mòn…
4. Chuẩn bị bản vẽ hoặc sơ đồ hệ thống để xác định vị trí kết nối, chiều dòng khí.
5. Chọn ngân sách và thương hiệu – tránh hàng trôi nổi giá rẻ, không có kiểm định.

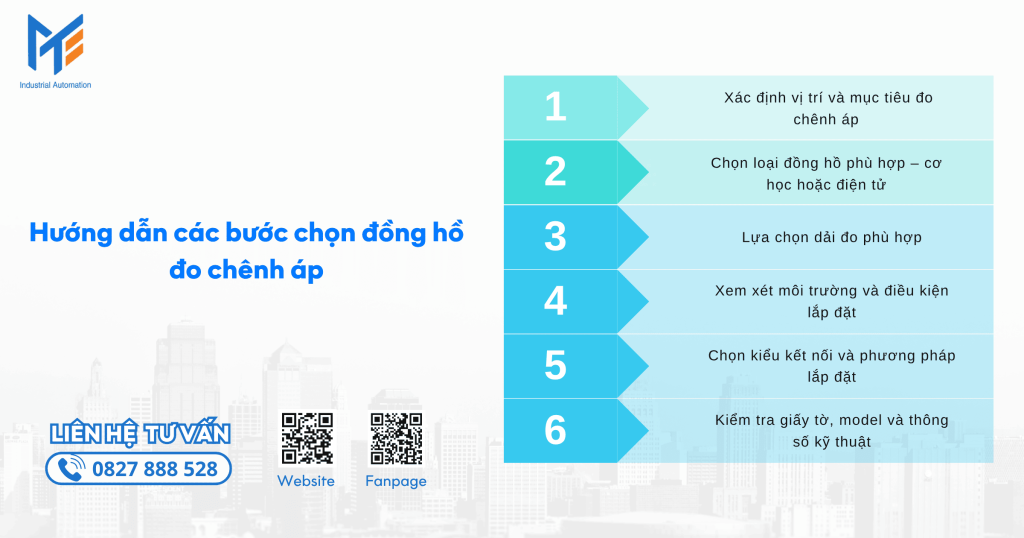

Hướng dẫn các bước chọn đồng hồ đo chênh áp

Việc lựa chọn đúng đồng hồ đo chênh áp không chỉ giúp hệ thống vận hành ổn định, mà còn kéo dài tuổi thọ thiết bị, tiết kiệm chi phí bảo trì. Dưới đây là các bước cụ thể giúp bạn chọn đúng loại đồng hồ phù hợp với nhu cầu sử dụng thực tế.

Bước 1: Xác định vị trí và mục tiêu đo chênh áp

Trước hết, cần xác định rõ bạn muốn đo chênh áp ở đâu và để làm gì.

• Nếu đo trước và sau bộ lọc, mục tiêu là phát hiện tình trạng tắc nghẽn, giúp bảo trì đúng lúc.
• Nếu đo giữa hai phòng sạch hoặc khu vực áp suất khác nhau, mục tiêu là duy trì cân bằng áp suất để đảm bảo tiêu chuẩn kỹ thuật (áp dương hoặc áp âm).
• Nếu đo trên đường ống, mục tiêu có thể là kiểm tra tổn thất áp suất hoặc điều tiết dòng chảy.

Việc xác định đúng vị trí đo sẽ giúp lựa chọn dải đo, kiểu kết nối và loại đồng hồ chính xác hơn, tránh sai sót khi đầu tư.

Bước 2: Chọn loại đồng hồ phù hợp – cơ học hoặc điện tử

Tùy theo mức độ yêu cầu giám sát, bạn có thể chọn một trong hai loại sau:

• Đồng hồ kim (cơ học):
  • Ưu điểm: dễ lắp đặt, không cần nguồn điện, chi phí thấp.
  • Phù hợp: giám sát trực quan tại chỗ, khu vực cố định như bộ lọc khí, phòng sạch.
• Đồng hồ điện tử (cảm biến chênh áp):
  • Ưu điểm: có thể xuất tín hiệu Analog (4–20 mA) hoặc RS485 để kết nối với hệ thống PLC, BMS, SCADA.
  • Phù hợp: các dây chuyền sản xuất tự động, cần theo dõi từ xa hoặc tích hợp cảnh báo.

Lưu ý: nếu hệ thống nằm trong dây chuyền tự động hóa, nên ưu tiên loại điện tử có tín hiệu đầu ra để dễ dàng kết nối và giám sát liên tục.

Bước 3: Lựa chọn dải đo phù hợp

Dải đo (Range) là khoảng giá trị chênh áp mà thiết bị có thể đo chính xác nhất.

• Nếu dải đo quá nhỏ, đồng hồ dễ bị quá tải và hư hỏng.
• Nếu dải đo quá lớn, sai số tăng cao, kim hiển thị khó đọc.

Cách chọn đúng dải đo:

• Đo thực tế hoặc tham khảo thông số kỹ thuật hệ thống.
• Chọn dải đo lớn hơn giá trị thực tế khoảng 1,5–2 lần để đảm bảo độ bền và an toàn.

Ví dụ:

• Hệ thống lọc gió có chênh áp 80 Pa → nên chọn dải đo 0–150 Pa.
• Phòng sạch yêu cầu 15 Pa → nên chọn dải đo 0–30 Pa.

Bước 4: Xem xét môi trường và điều kiện lắp đặt

Mỗi môi trường vận hành đòi hỏi vật liệu và thiết kế khác nhau.

• Nếu làm việc trong môi trường có hơi ẩm, bụi hoặc hóa chất ăn mòn, nên chọn đồng hồ vỏ nhôm, inox hoặc nhựa chịu nhiệt, có cổng áp suất bằng đồng hoặc thép không gỉ.
• Nếu hệ thống có rung động hoặc áp suất biến thiên nhanh, nên chọn thiết bị có cơ cấu giảm chấn hoặc dùng ống dẫn mềm để giảm xung lực.
• Nếu lắp trong phòng sạch, ưu tiên loại vỏ phẳng, dễ vệ sinh, có thể gắn âm tường để đảm bảo tính thẩm mỹ.

Điều kiện môi trường ảnh hưởng trực tiếp đến độ chính xác, tuổi thọ và độ an toàn của thiết bị, nên đây là bước đặc biệt quan trọng.

Bước 5: Chọn kiểu kết nối và phương pháp lắp đặt

Tùy vào vị trí lắp, bạn có thể chọn các kiểu sau:

• Gắn tường (Wall Mount): phổ biến trong hệ thống HVAC, phòng sạch.
• Lắp panel (Panel Mount): gắn vào tủ điều khiển hoặc bảng điều khiển trung tâm.
• Lắp chân ren (Thread Connection): thường dùng với các đường ống có áp suất cao, kết nối trực tiếp vào đường ống hoặc manifold.

Kiểm tra trước đường kính và chiều dài dây dẫn khí để chọn đúng đầu nối (Ø4 mm, Ø6 mm, ren 1/8”, 1/4”). Việc chọn sai kích thước sẽ gây rò rỉ hoặc sai số khi đo.

Bước 6: Kiểm tra giấy tờ, model và thông số kỹ thuật

Khi đã chọn được loại đồng hồ, cần kiểm tra kỹ các yếu tố sau:

• Model rõ ràng, thông số trùng khớp với yêu cầu kỹ thuật.
• Có CO/CQ, catalogue chính hãng, và tem kiểm định (nếu cần).
• Đối với hàng nhập khẩu, nên yêu cầu hóa đơn – chứng từ – phiếu bảo hành đi kèm.

Việc này giúp tránh hàng giả, hàng trôi nổi, đồng thời đảm bảo quyền lợi khi bảo hành hoặc hiệu chuẩn.

Lưu ý khi chọn và sử dụng

• Không lắp đặt tại nơi có rung động mạnh hoặc gió thổi trực tiếp.
• Tránh để áp suất vượt quá dải đo của đồng hồ.
• Đặt ngang tầm mắt, cố định chắc chắn khi lắp.
• Kiểm tra “zero” trước khi vận hành; nếu lệch, cần hiệu chuẩn lại.
• Thực hiện bảo trì định kỳ để duy trì độ chính xác.
• Khi tích hợp vào hệ thống tự động hóa, cần đảm bảo dây tín hiệu được nối đúng chuẩn.
• Luôn chọn hàng chính hãng, có hỗ trợ kỹ thuật, bảo hành rõ ràng.

Mua đồng hồ đo chênh áp chính hãng ở đâu?

Để đảm bảo sản phẩm hoạt động ổn định, chính xác và bền bỉ, bạn nên chọn mua tại nhà phân phối chính hãng Mạnh Tùng – đơn vị uy tín hàng đầu trong lĩnh vực thiết bị đo lường và tự động hóa.

Tại Mạnh Tùng, bạn sẽ nhận được:

• Sản phẩm chính hãng 100%, có CO/CQ, bảo hành rõ ràng.
• Tư vấn chọn model phù hợp với hệ thống HVAC, phòng sạch, hoặc dây chuyền tự động hóa.
• Hỗ trợ kỹ thuật lắp đặt, hiệu chuẩn và bảo trì định kỳ.
• Giá thành cạnh tranh, giao hàng nhanh trên toàn quốc.

---

Kết luận

Việc chọn đồng hồ đo chênh áp đúng cách giúp doanh nghiệp tối ưu chi phí, tăng độ chính xác trong giám sát và đảm bảo hệ thống hoạt động ổn định.

Nếu bạn cần thiết bị chính hãng, độ bền cao, hỗ trợ kỹ thuật chuyên sâu, hãy tin tưởng lựa chọn Mạnh Tùng – nhà phân phối đồng hồ chênh áp chính hãng, mang đến giải pháp đo lường chính xác và hiệu quả cho mọi hệ thống tự động hóa.

---
