Hướng dẫn lắp đặt đồng hồ đo chênh áp chi tiết

Trong hệ thống tự động hóa, việc lắp đặt đồng hồ đo chênh áp đúng cách đóng vai trò cực kỳ quan trọng giúp kiểm soát áp suất, đảm bảo an toàn và duy trì hiệu suất ổn định. Một sai sót nhỏ trong khâu lắp đặt có thể khiến thiết bị hoạt động sai lệch, gây ảnh hưởng đến toàn bộ hệ thống.

Bài viết dưới đây, Mạnh Tùng sẽ hướng dẫn bạn từng bước hướng dẫn lắp đặt đồng hồ đo chênh áp chuẩn kỹ thuật, kèm những lưu ý quan trọng và mẹo khắc phục lỗi thường gặp.

Giới thiệu tổng quan về đồng hồ đo chênh áp

Đồng hồ đo chênh áp (Differential Pressure Gauge) là thiết bị dùng để đo và hiển thị sự chênh lệch áp suất giữa hai điểm trong hệ thống. Thông số này cực kỳ quan trọng trong các hệ thống phòng sạch, HVAC, hệ thống lọc không khí, đường ống và dây chuyền tự động hóa.

• Chức năng chính: đo sự khác biệt giữa áp suất “cao áp” và “thấp áp”, từ đó giúp kỹ thuật viên kiểm soát tình trạng dòng khí, chất lỏng hoặc mức độ tắc nghẽn của bộ lọc.
• Ứng dụng phổ biến: trong nhà máy sản xuất, hệ thống điều hòa trung tâm, phòng sạch dược phẩm, thiết bị y tế, hoặc các dây chuyền tự động hóa yêu cầu độ chính xác cao.
• Ưu điểm: dễ quan sát, lắp đặt linh hoạt, có thể tích hợp với các hệ thống giám sát từ xa (PLC, SCADA).

Đối với kỹ thuật viên trong ngành tự động hóa, hiểu đúng và lắp đặt đúng đồng hồ đo chênh áp là yếu tố quyết định đến độ chính xác của toàn bộ hệ thống.

Xem ngay: Tổng quan về đồng hồ đo chênh áp chi tiết nhất

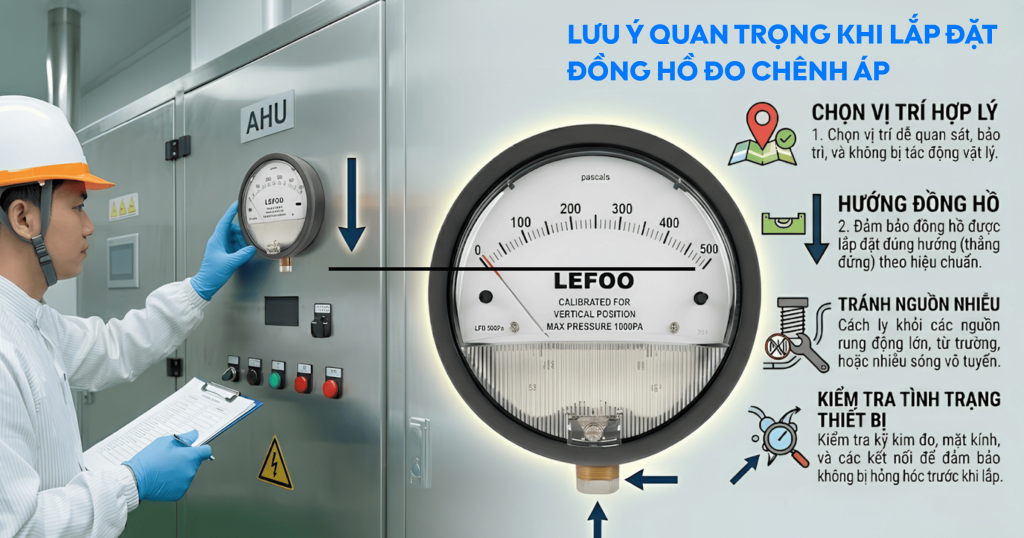

Lưu ý quan trọng khi lắp đặt đồng hồ đo chênh áp

Trước khi tiến hành lắp đặt, bạn cần ghi nhớ các nguyên tắc cơ bản sau:

• Chọn vị trí hợp lý: nên đặt đồng hồ tại vị trí dễ quan sát, tránh rung động mạnh, tránh nơi có ánh nắng trực tiếp hoặc ẩm ướt.
• Hướng đồng hồ: mặt hiển thị phải hướng ra ngoài, tránh lắp ngược hoặc lệch góc nhìn.
• Tránh nguồn nhiễu: không đặt gần máy bơm, quạt gió hoặc thiết bị rung.
• Kiểm tra tình trạng thiết bị: đảm bảo đồng hồ còn nguyên tem, kim chỉ ở vị trí 0 khi chưa kết nối.
• An toàn điện: nếu là đồng hồ chênh áp điện tử, cần ngắt nguồn điện trước khi thao tác.

Chuẩn bị trước khi lắp đặt

Để quá trình lắp đặt diễn ra thuận lợi, hãy chuẩn bị kỹ:

• Dụng cụ cần thiết: tua-vít, cờ-lê, keo chịu áp, ống dẫn, seal cao su, chân đế cố định.
• Tài liệu: đọc kỹ hướng dẫn sử dụng của nhà sản xuất.
• Kiểm tra đồng hồ: kim di chuyển mượt, mặt kính trong, không có dấu hiệu nứt hoặc bụi bên trong.
• Làm sạch vị trí lắp đặt: loại bỏ dầu mỡ, bụi hoặc tạp chất.
• Lập sơ đồ hệ thống: xác định điểm đo áp suất cao và thấp, đường đi của ống dẫn.
• Đảm bảo an toàn: ngắt nguồn điện, khóa van khí trước khi thao tác.

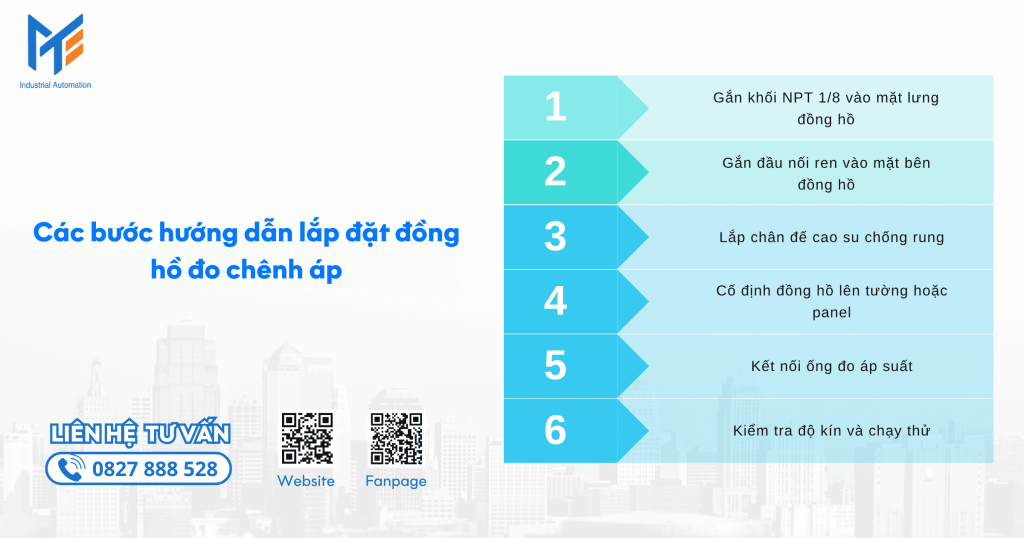

Các bước hướng dẫn lắp đặt đồng hồ đo chênh áp

Bước 1: Gắn khối NPT 1/8 vào mặt lưng đồng hồ

• Đặt đồng hồ trên mặt phẳng mềm (vải hoặc mút xốp) để tránh trầy xước mặt kính.
• Dùng tua-vít 4 cạnh vặn cố định hai khối ren NPT 1/8 vào đúng vị trí được thiết kế sẵn ở mặt lưng đồng hồ.
• Khi siết, giữ lực vừa phải, tránh siết quá chặt gây nứt ren hoặc biến dạng khối kết nối.
• Kiểm tra bằng mắt: hai khối ren phải nằm thẳng hàng, không lệch, không lỏng.

Lưu ý: Đây là phần cố định quan trọng, đảm bảo kết nối chắc chắn khi gắn ống đo áp suất ở các bước sau.

Bước 2: Gắn đầu nối ren vào mặt bên đồng hồ

• Lắp hai đầu nối ren NPT 1/8 (loại ren côn hoặc thẳng tùy model) vào hai cổng bên hông đồng hồ.
• Dùng cờ-lê 10 hoặc 12 mm siết chặt từng đầu nối.
• Quấn băng keo lụa (Teflon) 3–4 vòng quanh ren trước khi siết để đảm bảo kín khí.
• Xác định rõ ký hiệu trên thân đồng hồ:
  • HIGH (+) – cổng đo áp suất cao.
  • LOW (–) – cổng đo áp suất thấp.
• Kiểm tra sau khi siết: đầu nối phải hướng xuống hoặc sang ngang, thuận tiện cho việc gắn ống dẫn.

Mẹo nhỏ: Khi lắp đặt trong hệ thống có rung, có thể dùng thêm long đen cao su chống xoay ngược.

Bước 3: Lắp chân đế cao su chống rung

• Chuẩn bị 4 chân đế cao su, mỗi chân có sẵn lỗ bắt vít.
• Dùng ốc nhỏ (M3 hoặc M4) để cố định từng chân đế vào bốn góc mặt lưng đồng hồ.
• Đảm bảo các chân đều nhau, không nghiêng, không bị vênh.
• Sau khi gắn, kiểm tra khả năng đàn hồi – chân đế cao su giúp giảm chấn và bảo vệ đồng hồ khỏi rung động, đặc biệt khi lắp gần quạt, máy nén hoặc bơm.

Bước 4: Cố định đồng hồ lên tường hoặc panel

• Chọn vị trí ngang tầm mắt (khoảng 1,4 – 1,6 m tính từ sàn) để dễ quan sát.
• Đặt đồng hồ lên vị trí đã đánh dấu, dùng đinh vít lớn hoặc bu lông nở cố định qua 4 chân đế cao su.
• Đảm bảo mặt đồng hồ vuông góc với tường/panel, không nghiêng về bất kỳ hướng nào.
• Siết ốc chặt vừa phải, tránh làm bóp méo phần thân.
• Kiểm tra bằng mắt: đồng hồ chắc chắn, không rung khi chạm nhẹ.

Lưu ý: Nếu lắp trên tường panel mỏng, nên dùng tấm đệm kim loại hoặc mica dày 3–5 mm để tăng độ cứng.

Bước 5: Kết nối ống đo áp suất

• Chuẩn bị hai ống dẫn khí mềm (PVC hoặc PU), đường kính trong thường 6 mm hoặc theo khuyến cáo của nhà sản xuất.
• Cắm một đầu ống vào cổng HIGH (+) – nối với khu vực có áp suất cao.
• Cắm đầu còn lại vào cổng LOW (–) – nối với khu vực có áp suất thấp hơn.
• Nếu đo chênh áp giữa hai phòng:
  • Ống HIGH luồn qua tường panel vào trong phòng có áp cao hơn.
  • Ống LOW để ngoài hoặc nối với khu vực bên ngoài phòng.
• Sau khi gắn, dùng kẹp ống hoặc đầu nối nhanh để cố định, tránh tuột khi có dao động áp.
• Kiểm tra lại hướng lắp: nếu đảo ngược HIGH/LOW, kim đồng hồ sẽ quay ngược chiều, hiển thị sai.

Mẹo kỹ thuật: Gắn thêm van chặn nhỏ trên mỗi đường ống để thuận tiện khi bảo trì hoặc thay đồng hồ.

Bước 6: Kiểm tra độ kín và chạy thử

• Mở dần nguồn khí hoặc khởi động hệ thống áp suất.
• Quan sát kim đồng hồ: kim nên di chuyển từ từ, ổn định ở mức chênh áp thực tế.
• Dùng dung dịch xà phòng loãng quét quanh các mối nối để kiểm tra rò khí (nếu có bọt nổi là bị hở).
• Nếu kim dao động mạnh → kiểm tra lại chân đế, siết lại ốc hoặc thêm đệm cao su.
• Khi mọi thứ ổn định, ghi nhận giá trị ban đầu để làm mốc kiểm định sau này.

Bước 7: Kết nối tín hiệu (áp dụng cho đồng hồ điện tử)

• Xác định loại tín hiệu:
  • Analog 4–20 mA hoặc 0–10 VDC.
• Dùng dây tín hiệu 2 lõi hoặc 3 lõi chống nhiễu, chiều dài vừa đủ.
• Kết nối đúng cực tính:
  • Dây dương (+) → chân V+
  • Dây âm (–) → chân COM
• Dây tín hiệu nên đi riêng, tránh song song với dây nguồn hoặc motor để giảm nhiễu.
• Nếu cần, nối đất vỏ thiết bị theo tiêu chuẩn kỹ thuật điện công nghiệp.
• Sau khi kết nối, kiểm tra tín hiệu hiển thị trên PLC hoặc SCADA.

Lưu ý: Thực hiện bước này khi hệ thống đã ngắt nguồn điện để đảm bảo an toàn.

Bước 8: Hiệu chỉnh và nghiệm thu

• Dùng thiết bị chuẩn áp suất hoặc đồng hồ tham chiếu để so sánh giá trị đo.
• Nếu sai số vượt ±2% thang đo → tiến hành hiệu chỉnh theo hướng dẫn của nhà sản xuất.
• Kiểm tra độ tuyến tính bằng cách tăng áp từng nấc và ghi lại giá trị đọc.
• Ghi thông tin vào biên bản nghiệm thu:
  • Mã số đồng hồ
  • Ngày lắp đặt
  • Vị trí lắp
  • Người thực hiện
  • Sai số đo (nếu có)
• Sau cùng, gắn tem kiểm định hoặc nhãn nhận diện thiết bị để quản lý dễ dàng.

Lỗi khi lắp đặt và mẹo khắc phục

Lỗi thường gặp	Nguyên nhân	Cách khắc phục
Kim không di chuyển	Ống bị tắc hoặc lắp sai chiều	Kiểm tra lại đường ống và vị trí HIGH/LOW
Kim dao động mạnh	Hệ thống rung hoặc rò rỉ khí	Gắn thêm chân đế chống rung, siết lại ren nối
Chênh áp sai thực tế	Khoảng cách đo không chính xác	Hiệu chỉnh lại vị trí đo, đảm bảo ống thông suốt
Tín hiệu điện không ổn định	Dây tín hiệu gần nguồn nhiễu	Dùng dây chống nhiễu, nối đất đúng chuẩn
Mặt đồng hồ mờ hoặc sai số lớn	Môi trường ẩm, bụi hoặc hoá chất	Dùng loại có vỏ kín, chịu môi trường công nghiệp

Mua đồng hồ đo chênh áp uy tín chính hãng ở đâu?

Để đảm bảo chất lượng – độ chính xác – bảo hành, người dùng nên lựa chọn nhà phân phối uy tín.
Công Ty TNHH TM DV Thiết Bị Điện Mạnh Tùng – MTEE được xem là đơn vị cung cấp thiết bị đo lường công nghiệp và tự động hóa HVAC chính hãng tại Việt Nam, chuyên nhập khẩu và phân phối các dòng đồng hồ đo chênh áp.

Khi mua hàng tại Mạnh Tùng, khách hàng được:

• Cung cấp đầy đủ CO, CQ, hướng dẫn lắp đặt.
• Hỗ trợ kỹ thuật tận nơi, bảo hành chính hãng.
• Tư vấn chọn thiết bị phù hợp với hệ thống HVAC, phòng sạch hoặc nhà máy công nghiệp.

Kết luận

Việc lắp đặt đồng hồ đo chênh áp chuẩn kỹ thuật giúp đảm bảo độ chính xác, độ bền và hiệu suất của hệ thống. Dù là kỹ thuật viên mới hay chuyên nghiệp, bạn nên nắm vững các tiêu chí, quy trình và lưu ý quan trọng trước khi thao tác. Để đảm bảo chất lượng và tránh hàng giả, hãy lựa chọn sản phẩm từ nhà phân phối chính hãng Mạnh Tùng – địa chỉ đáng tin cậy cho mọi nhu cầu về thiết bị đo lường và tự động hóa tại Việt Nam.
