Hướng dẫn chọn MCB Mitsubishi cho hệ thống công nghiệp và dân dụng

Việc lựa chọn sai thông số kỹ thuật của MCB không chỉ dẫn đến tình trạng nhảy aptomat sai gây gián đoạn hoạt động sản xuất, sinh hoạt mà nguy hiểm hơn là thiết bị không tác động khi có sự cố thực sự, dẫn đến cháy lớp vỏ cách điện dây dẫn và gây hỏa hoạn. Bài viết này sẽ cung cấp một quy trình tính toán và lựa chọn khoa học, chi tiết, dựa trên các tiêu chuẩn kỹ thuật quốc tế và đặc tính vật lý của thiết bị, giúp các kỹ sư và nhà thầu đưa ra quyết định chính xác nhất.

MCB Mitsubishi là gì?

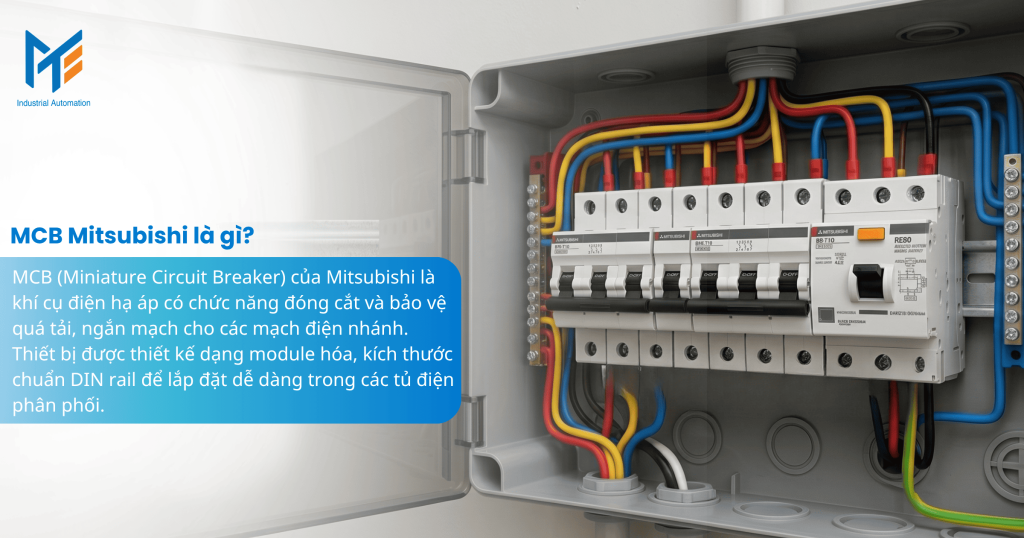

MCB (Miniature Circuit Breaker) của Mitsubishi là khí cụ điện hạ áp có chức năng đóng cắt và bảo vệ quá tải, ngắn mạch cho các mạch điện nhánh. Thiết bị được thiết kế dạng module hóa, kích thước chuẩn DIN rail để lắp đặt dễ dàng trong các tủ điện phân phối.

Về nguyên lý hoạt động, MCB Mitsubishi tích hợp hai cơ cấu bảo vệ tác động độc lập bên trong một vỏ nhựa cách điện:

1. Bảo vệ quá tải (Sử dụng thanh lưỡng kim – Bimetal): Hoạt động dựa trên nguyên lý nhiệt. Khi dòng điện vượt quá định mức trong một khoảng thời gian nhất định, nhiệt lượng sinh ra làm cong thanh lưỡng kim, tác động vào lẫy cơ khí để ngắt mạch. Đặc tính này có độ trễ thời gian nghịch đảo (dòng càng lớn cắt càng nhanh), cho phép dòng khởi động của động cơ đi qua trong thời gian ngắn mà không gây ngắt mạch.
2. Bảo vệ ngắn mạch (Sử dụng cuộn dây từ – Magnetic Coil): Hoạt động dựa trên nguyên lý điện từ. Khi xảy ra ngắn mạch, dòng điện tăng vọt tạo ra lực từ trường lớn trong lõi cuộn dây, tác động tức thời vào cơ cấu ngắt để cắt mạch điện trong thời gian tính bằng mili-giây.

Tại thị trường Việt Nam, Mitsubishi phân phối hai dòng chính:

• Series BHW-T: Dòng kinh tế, dòng cắt ngắn mạch thường là 4.5kA hoặc 6kA. Phù hợp cho ứng dụng dân dụng, văn phòng.
• Series BH-D: Dòng tiêu chuẩn công nghiệp, dòng cắt ngắn mạch lên tới 10kA. Thiết kế khung vỏ chắc chắn, chịu va đập và môi trường khắc nghiệt.

Xem thêm: Tổng quan về MCB Mitsubishi chi tiết

Những tiêu chí khi chọn MCB Mitsubishi cho hệ thống công nghiệp và dân dụng

Để đảm bảo tính chọn lọc và an toàn, kỹ sư thiết kế cần phân tích kỹ 7 thông số kỹ thuật dưới đây trước khi quyết định mã sản phẩm.

Dòng điện định mức (In)

Đây là giá trị dòng điện làm việc liên tục lớn nhất mà MCB chịu được ở nhiệt độ chuẩn (thường là 30°C hoặc 40°C). Các giá trị phổ biến của Mitsubishi gồm: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A.

Nguyên tắc chọn dòng định mức phải tuân thủ bất đẳng thức:

Ib ≤ In ≤ Iz

Trong đó:

• Ib: Dòng điện tính toán của tải.
• In: Dòng điện định mức của MCB.
• Iz: Dòng điện cho phép (khả năng chịu tải) của dây dẫn.

Khả năng cắt ngắn mạch (Icu)

Icu (Ultimate Short-circuit Breaking Capacity) là dòng điện ngắn mạch cực đại mà MCB có thể cắt thành công mà không bị hư hỏng cấu trúc (nổ vỡ).

• Dân dụng: Do khoảng cách từ trạm biến áp đến hộ tiêu thụ xa, tổng trở đường dây lớn nên dòng ngắn mạch dự kiến thường nhỏ (dưới 4kA). Chọn loại 4.5kA hoặc 6kA là phù hợp.
• Công nghiệp: Tại các tủ phân phối chính (MSB) hoặc tủ nhánh gần máy biến áp, dòng ngắn mạch có thể rất lớn. Bắt buộc sử dụng dòng BH-D có Icu 10kA để đảm bảo hồ quang được dập tắt an toàn.

Số cực (1P, 2P, 3P, 4P)

• 1P: Chỉ cắt dây pha. Dùng cho các mạch nhánh chiếu sáng, ổ cắm đơn giản.
• 2P: Cắt cả dây pha và trung tính. Khuyến nghị dùng cho MCB tổng căn hộ hoặc thiết bị 1 pha quan trọng để cách ly hoàn toàn nguồn điện.
• 3P: Dùng cho tải 3 pha cân bằng (động cơ) hoặc tủ phân phối 3 pha 3 dây.
• 4P: Dùng cho hệ thống 3 pha 4 dây có dòng trung tính lớn hoặc yêu cầu bảo vệ mất trung tính.

Đường cong tác động (Curve B, C, D)

Đây là thông số quy định ngưỡng tác động của bảo vệ từ (ngắn mạch). Việc chọn sai đường cong là nguyên nhân chính gây ra hiện tượng nhảy aptomat khi khởi động tải.

• Curve B (3 – 5 In): Ngắt tức thời khi dòng điện đạt 3 đến 5 lần dòng định mức. Dùng cho tải điện trở thuần, cáp dài hoặc thiết bị điện tử nhạy cảm.
• Curve C (5 – 10 In): Ngắt tức thời khi dòng điện đạt 5 đến 10 lần dòng định mức. Dùng cho các tải thông thường như chiếu sáng, ổ cắm, thiết bị gia dụng.
• Curve D (10 – 20 In): Ngắt tức thời khi dòng điện đạt 10 đến 20 lần dòng định mức. Chuyên dụng cho tải có dòng khởi động lớn như động cơ, máy biến áp, máy hàn.

Điều kiện môi trường làm việc

Nhiệt độ môi trường ảnh hưởng trực tiếp đến đặc tính của thanh lưỡng kim. MCB Mitsubishi được hiệu chuẩn ở nhiệt độ tiêu chuẩn. Khi hoạt động trong môi trường nhiệt độ cao (ví dụ trong tủ điện kín đặt ngoài trời nắng có thể lên tới 55°C – 60°C), dòng định mức thực tế của MCB sẽ bị suy giảm (derating). Cần tra bảng hệ số hiệu chỉnh nhiệt độ của hãng để chọn dòng In lớn hơn bù trừ.

Khả năng phối hợp với thiết bị trong tủ điện

MCB cần có kích thước đồng bộ với các thiết bị khác trong tủ như RCCB, RCBO, contactor dạng tép. MCB Mitsubishi tuân thủ chuẩn kích thước DIN 43880, cho phép lắp đặt gọn gàng, sử dụng thanh lược (busbar) để chia nguồn thay vì cầu dây, giúp giảm điện trở tiếp xúc và tăng độ an toàn.

Tiêu chuẩn an toàn và chứng nhận

Đối với các công trình yêu cầu khắt khe hoặc xuất khẩu, thiết bị phải đáp ứng các tiêu chuẩn quốc tế. MCB Mitsubishi đáp ứng đầy đủ:

• IEC 60898-1: Tiêu chuẩn cho thiết bị đóng cắt bảo vệ quá dòng trong gia đình.
• IEC 60947-2: Tiêu chuẩn cho thiết bị đóng cắt trong công nghiệp.
• JIS C 8201-2: Tiêu chuẩn công nghiệp Nhật Bản.

Hướng dẫn chi tiết các bước chọn MCB Mitsubishi cho công nghiệp và dân dụng

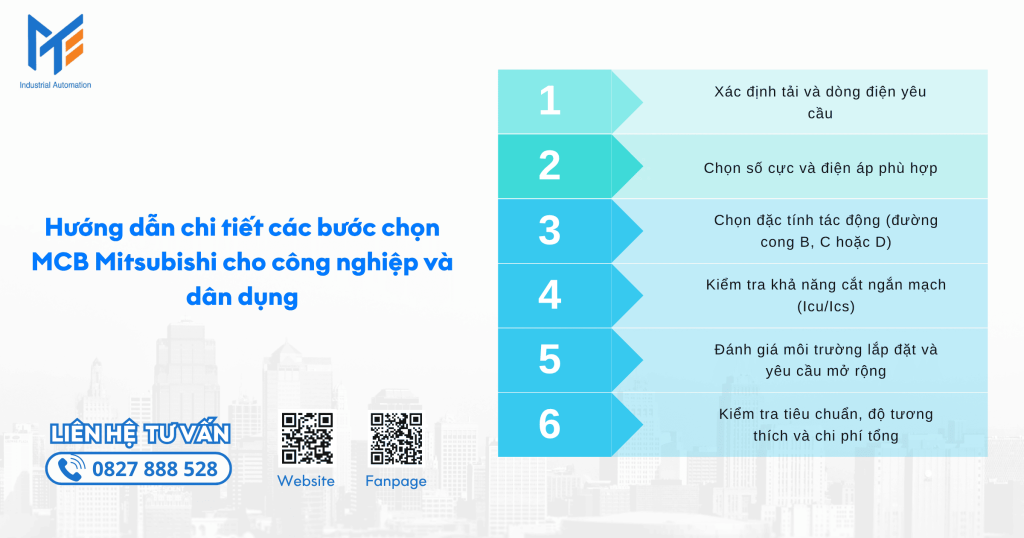

Quy trình lựa chọn bao gồm 6 bước tính toán và kiểm tra sau đây.

Bước 1: Xác định tải và dòng điện yêu cầu

Bước đầu tiên và quan trọng nhất là tính toán chính xác dòng điện làm việc ($I_b$) của tải tiêu thụ.

Trường hợp 1: Tải 1 pha (Dân dụng, văn phòng)

Công thức tính:

Ib = P / (U × cosφ)

Trong đó:

• P: Công suất tiêu thụ (W).
• U: Điện áp pha (thường là 220V).
• cosφ: Hệ số công suất. (Đèn sợi đốt / Bàn là = 1; Đèn LED / Quạt ≈ 0.8 – 0.9).

Bước 2: Chọn số cực và điện áp phù hợp

• Điện áp: Kiểm tra điện áp lưới tại nơi lắp đặt. MCB Mitsubishi tiêu chuẩn thường có điện áp làm việc (Ue) là 230/400VAC. Nếu ứng dụng cho hệ thống điện một chiều (DC) như pin mặt trời, viễn thông, phải chọn dòng chuyên dụng cho DC của Mitsubishi (như dòng BH-D10 DC) hoặc đấu nối tiếp các cực để tăng khả năng dập hồ quang. Tuyệt đối không dùng MCB AC thường cho điện áp DC > 60V.
• Số cực:
  • Đối với lộ đèn, ổ cắm: Chọn 1P.
  • Đối với MCB tổng căn hộ/tầng: Chọn 2P để ngắt cả dây trung tính, đảm bảo an toàn khi sửa chữa.
  • Đối với động cơ 3 pha: Chọn 3P.
  • Đối với tủ tổng nhà xưởng sử dụng nguồn 3 pha 4 dây: Nên chọn 3P (nếu trung tính nối đất lặp lại tốt) hoặc 4P (nếu cần bảo vệ mất trung tính).

Bước 3: Chọn đặc tính tác động (đường cong B, C hoặc D)

Việc chọn sai đường cong đặc tính là lý do chính khiến aptomat bị nhảy khi vừa bật thiết bị.

• Tải đèn LED và nguồn xung (Switching Power Supply): Mặc dù dòng làm việc nhỏ, nhưng dòng khởi động (Inrush Current) do nạp tụ đầu vào rất lớn (gấp 20-50 lần định mức trong vài micro giây). Nếu dùng Curve B, MCB sẽ tác động sai. Nên chọn Curve C (dòng BHW-T hoặc BH-D loại C).
• Tải động cơ (Bơm, Quạt, Máy nén): Động cơ không đồng bộ khi khởi động trực tiếp sẽ hút dòng gấp 5-7 lần định mức trong khoảng 2-5 giây.
  • Ví dụ: Động cơ có In = 20A, dòng khởi động = 140A.
  • Nếu chọn MCB 25A loại C (ngưỡng cắt từ tính 5-10 In = 125A – 250A), ranh giới cắt thấp nhất là 125A thấp hơn dòng khởi động 140A, nên có nguy cơ bị nhảy.
  • Giải pháp: Chọn MCB Mitsubishi loại Curve D (ngưỡng cắt 10-20 In) để đảm bảo động cơ khởi động thành công.
• Tải thuần trở (Điện trở sấy, bình nóng lạnh): Không có dòng khởi động. Chọn loại C là giải pháp kinh tế và phổ biến nhất.

Bước 4: Kiểm tra khả năng cắt ngắn mạch (Icu/Ics)

Cần ước lượng dòng ngắn mạch tại vị trí lắp đặt (I_sc).

• $I_{sc}$ phụ thuộc vào công suất máy biến áp và chiều dài dây dẫn từ biến áp đến tủ điện.
• Tại tủ MSB ngay sau máy biến áp: $I_{sc}$ rất lớn. Ví dụ biến áp 1000kVA, (I_sc) có thể đạt 25kA. Tại đây không thể dùng MCB (giới hạn 10kA), mà phải dùng MCCB (Aptomat khối).
• Tại tủ phân phối tầng (DB): Dòng ngắn mạch đã suy giảm đáng kể do trở kháng dây dẫn.
  • Nếu $I_{sc}$ tính toán khoảng 8kA: Bắt buộc chọn dòng BH-D10 (Icu 10kA).
  • Nếu $I_{sc}$ dưới 6kA (chung cư, văn phòng nhỏ): Chọn dòng BH-D6 hoặc BHW-T (Icu 6kA) để tiết kiệm chi phí.

Lưu ý: Nên ưu tiên các dòng sản phẩm có thông số Ics (dòng cắt thực tế) bằng 100% Icu (dòng cắt cực đại). Điều này đảm bảo sau khi cắt ngắn mạch, aptomat vẫn hoạt động tốt, không cần thay thế ngay.

Bước 5: Đánh giá môi trường lắp đặt và yêu cầu mở rộng

• Hệ số giảm tải nhiệt độ (Temperature Derating):Như đã đề cập, nhiệt độ trong tủ điện công nghiệp thường cao hơn nhiệt độ phòng. Nếu nhiệt độ tủ là 60°C, dòng chịu tải của MCB có thể giảm còn 80-90% so với định mức.
  • Ví dụ: Tải tính toán là 28A. Bạn định chọn MCB 32A. Nhưng ở 60°C, MCB 32A có thể chỉ chịu được 27A và sẽ tác động nhiệt.
  • Giải pháp: Tăng một cấp lên MCB 40A.
• Yêu cầu phụ kiện:Trong các hệ thống điều khiển thông minh hoặc giám sát năng lượng, MCB cần tích hợp thêm tiếp điểm phụ (AX) để báo trạng thái ON/OFF hoặc tiếp điểm báo sự cố (AL) để báo Trip về PLC/BMS. Dòng MCB Mitsubishi BH-D hỗ trợ gắn các phụ kiện này bên hông (Side-mounting) rất thuận tiện, trong khi các dòng giá rẻ thường không hỗ trợ.

Bước 6: Kiểm tra tiêu chuẩn, độ tương thích và chi phí tổng

Cuối cùng, cần cân đối giữa kỹ thuật và kinh tế.

• Phân khúc Dân dụng: Dòng BHW-T là lựa chọn tối ưu về chi phí/hiệu năng. Đủ tiêu chuẩn an toàn cơ bản, giá thành hợp lý.
• Phân khúc Công nghiệp: Dòng BH-D là lựa chọn bắt buộc cho các vị trí quan trọng. Khả năng chịu dòng cắt lớn, vỏ nhựa chống cháy cao cấp, độ bền cơ khí cao giúp giảm chi phí bảo trì (OPEX) dù chi phí đầu tư ban đầu (CAPEX) cao hơn.
• Đồng bộ hóa: Nên thiết kế đồng bộ MCB, RCCB và khởi động từ của cùng hãng Mitsubishi trong một tủ điện. Sự đồng bộ về kích thước chiều sâu, chiều cao giúp việc lắp đặt thanh lược dễ dàng, tạo nên hệ thống tủ điện chuyên nghiệp, an toàn và thẩm mỹ.
