Hướng dẫn chọn MCCB Mitsubishi cho hệ thống công nghiệp

Trong số các thương hiệu khí cụ điện trên thị trường, MCCB Mitsubishi của tập đoàn Mitsubishi Electric (Nhật Bản) luôn là ưu tiên hàng đầu của các kỹ sư cơ điện nhờ vào độ tin cậy và dải sản phẩm rộng. Tuy nhiên, chính vì sự đa dạng này mà việc chọn đúng mã sản phẩm cho từng ứng dụng cụ thể (từ tủ tổng MSB, tủ phân phối DB đến tủ điều khiển tự động hóa) trở thành một thách thức. Bài viết này sẽ cung cấp bộ cẩm nang kỹ thuật chi tiết nhất, đi sâu vào từng thông số và tiêu chí để giúp bạn đưa ra quyết định chính xác khi lựa chọn MCCB Mitsubishi cho hệ thống công nghiệp.

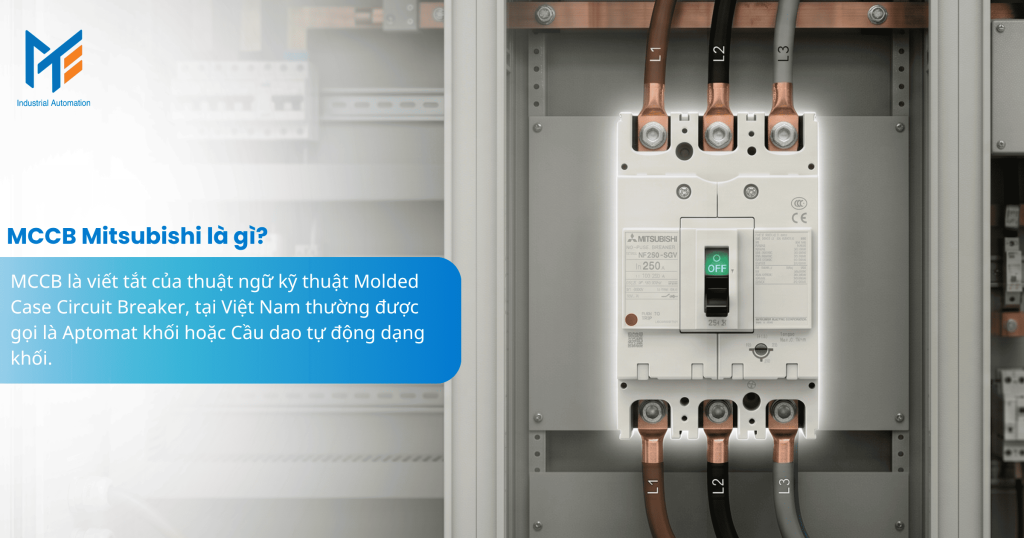

MCCB Mitsubishi là gì?

MCCB là viết tắt của thuật ngữ kỹ thuật Molded Case Circuit Breaker, tại Việt Nam thường được gọi là Aptomat khối hoặc Cầu dao tự động dạng khối. Đây là thiết bị đóng cắt hạ thế có chức năng chính là đóng ngắt mạch điện ở chế độ vận hành bình thường và tự động ngắt mạch để bảo vệ hệ thống khi xảy ra các sự cố quá tải (Overload) hoặc ngắn mạch (Short Circuit).

MCCB Mitsubishi được phân biệt với các dòng Aptomat tép (MCB) nhờ vào kết cấu vỏ đúc từ nhựa tổng hợp cao cấp, cho phép chịu được dòng điện định mức lớn (lên đến 1600A hoặc hơn) và khả năng cắt dòng ngắn mạch (Icu) rất cao (có thể đạt tới 150kA). Bên trong lớp vỏ đúc này là các cơ cấu dập hồ quang, tiếp điểm chịu lực và bộ phận hành trình (Trip Unit) được chế tạo chính xác.

Trong hệ thống công nghiệp, MCCB Mitsubishi không chỉ đơn thuần là thiết bị bảo vệ mà còn đóng vai trò là thiết bị cách ly nguồn điện (Isolator) an toàn, cho phép kỹ thuật viên thực hiện bảo trì, sửa chữa phía hạ nguồn mà không lo ngại về rủi ro điện giật.

Xem thêm: Tổng quan về MCCB Mitsubishi chi tiết nhất

Những tiêu chí khi chọn MCCB Mitsubishi cho hệ thống công nghiệp

Để chọn được MCCB Mitsubishi đúng kỹ thuật, người thiết kế cần phân tích kỹ lưỡng 6 tiêu chí cốt lõi dưới đây. Việc bỏ qua bất kỳ tiêu chí nào cũng có thể làm giảm hiệu quả bảo vệ của hệ thống.

Dòng định mức phù hợp với tải

Dòng định mức (In) là thông số cơ bản nhất nhưng cũng dễ bị chọn sai nhất.

• Nguyên tắc tính toán: Dòng định mức của MCCB phải luôn lớn hơn hoặc bằng dòng làm việc lâu dài lớn nhất của phụ tải ($I_{b}$) và nhỏ hơn khả năng chịu tải của dây dẫn ($I_{z}$).
  • Công thức cơ bản: $I_{b} \le I_{n} \le I_{z}$
• Hệ số an toàn: Trong môi trường công nghiệp, tải thường dao động và nhiệt độ tủ điện cao. Kỹ sư thường chọn $I_{n} = 1.2 \times I_{load}$ (dòng tải tính toán).
• Phân biệt In và Frame Size (Af): Khi chọn MCCB Mitsubishi, bạn cần phân biệt rõ dòng định mức của khung (Af) và dòng định mức của bộ trip (In). Ví dụ, mã sản phẩm NF250-CV 200A có nghĩa là kích thước khung vỏ chịu được tối đa 250A, nhưng bộ phận bảo vệ bên trong được cài đặt để ngắt ở dòng 200A. Việc chọn Frame Size lớn hơn giúp tản nhiệt tốt hơn và dễ dàng nâng cấp công suất sau này (chỉ cần thay bộ Trip hoặc chỉnh định lại nếu là loại điện tử).

Khả năng cắt ngắn mạch đủ lớn

Đây là tiêu chí quan trọng nhất để chống cháy nổ. Khả năng cắt ngắn mạch (Breaking Capacity) là dòng điện ngắn mạch lớn nhất mà MCCB có thể ngắt thành công mà không bị phá hủy.

1. Tính toán dòng ngắn mạch: Bạn cần tính toán dòng ngắn mạch dự kiến ($I_{sc}$) tại vị trí lắp đặt. Tại tủ tổng MSB ngay sau máy biến áp, $I_{sc}$ thường rất lớn (30kA – 65kA). Càng đi xa về phía tủ nhánh, dòng ngắn mạch càng giảm do trở kháng dây dẫn.
2. Lựa chọn Icu và Ics:
   • Icu (Ultimate Breaking Capacity): Dòng cắt ngắn mạch tới hạn (chịu được 1 lần cắt).
   • Ics (Service Breaking Capacity): Dòng cắt ngắn mạch làm việc (chịu được nhiều lần cắt).
   • Đối với hệ thống công nghiệp yêu cầu độ tin cậy cao, nên chọn MCCB Mitsubishi dòng NF-S hoặc NF-H có Ics = 100% Icu. Điều này đảm bảo sau khi cắt sự cố, MCCB vẫn hoạt động tốt, không cần thay thế ngay lập tức.
3. Tuyệt đối không chọn non: Nếu chọn MCCB có dòng cắt thấp hơn dòng ngắn mạch thực tế (ví dụ chọn 10kA cho vị trí có dòng sự cố 30kA), khi sự cố xảy ra, tiếp điểm sẽ bị hàn dính hoặc vỏ MCCB sẽ bị nổ tung do áp lực hồ quang quá lớn.

Kiểu bảo vệ và khả năng điều chỉnh

MCCB Mitsubishi cung cấp hai loại cơ cấu bảo vệ chính, tùy vào tính chất tải mà ta có lựa chọn phù hợp:

1. Trip từ – nhiệt (Thermal-Magnetic): Đây là loại phổ biến, giá thành hợp lý.
   • Bảo vệ nhiệt (quá tải): Dùng thanh lưỡng kim, độ chính xác tương đối, phụ thuộc nhiệt độ môi trường.
   • Bảo vệ từ (ngắn mạch): Dùng cuộn dây, tác động tức thời.
   • Ứng dụng: Phù hợp cho các tủ phân phối điện chiếu sáng, ổ cắm, cấp nguồn cho các máy móc thông thường.
2. Trip điện tử (Electronic Trip): Loại cao cấp.
   • Sử dụng vi xử lý để đo dòng điện, độ chính xác rất cao, không bị ảnh hưởng bởi nhiệt độ môi trường.
   • Cho phép điều chỉnh linh hoạt các thông số: Dòng quá tải (LTD), Thời gian trễ ngắn mạch (STD), Dòng cắt tức thời (INST).
   • Ứng dụng: Bắt buộc dùng cho MCCB tổng (để phối hợp chọn lọc với MCCB nhánh) hoặc bảo vệ các phụ tải quan trọng, nhạy cảm.

Điều kiện môi trường lắp đặt

Môi trường công nghiệp thường khắc nghiệt hơn phòng thí nghiệm. Các yếu tố môi trường ảnh hưởng trực tiếp đến thông số MCCB:

• Nhiệt độ: MCCB Mitsubishi thường được hiệu chuẩn ở 40°C. Nếu lắp trong tủ điện kín không có thông gió, nhiệt độ có thể lên tới 50-60°C. Khi đó, dòng chịu tải thực tế của MCCB sẽ bị giảm (Derating). Kỹ sư cần tra biểu đồ suy giảm nhiệt độ trong catalog để chọn dòng định mức lớn hơn bù vào.
• Độ cao: Nếu nhà máy đặt ở vùng núi cao trên 2000m, không khí loãng làm giảm khả năng cách điện và tản nhiệt. Cần áp dụng hệ số suy giảm điện áp và dòng điện.
• Bụi bẩn và độ ẩm: Cần chọn loại tủ điện có cấp bảo vệ IP phù hợp để bảo vệ MCCB khỏi bụi dẫn điện hoặc hơi ẩm gây phóng điện bề mặt.

Khả năng mở rộng và tích hợp hệ thống

Hệ thống điện hiện đại cần giám sát và điều khiển từ xa. Khi chọn MCCB, cần xem xét khả năng lắp thêm phụ kiện:

• Tiếp điểm phụ (AX) và Tiếp điểm cảnh báo (AL): Để đưa tín hiệu về đèn báo hoặc PLC.
• Cuộn cắt (SHT): Để ngắt điện từ xa trong trường hợp khẩn cấp (như khi có tín hiệu báo cháy).
• Cuộn thấp áp (UVT): Tự động ngắt khi điện áp nguồn bị sụt quá mức cho phép.
• Motor nạp lò xo (Motor Operator): Cho phép đóng/cắt MCCB từ xa thông qua nút nhấn hoặc hệ thống SCADA.MCCB Mitsubishi có ưu điểm là các phụ kiện này thường được thiết kế dạng Cassette, dễ dàng lắp đặt ngay tại công trình mà không cần tháo bung thiết bị.

Hướng dẫn chọn MCCB Mitsubishi cho hệ thống công nghiệp

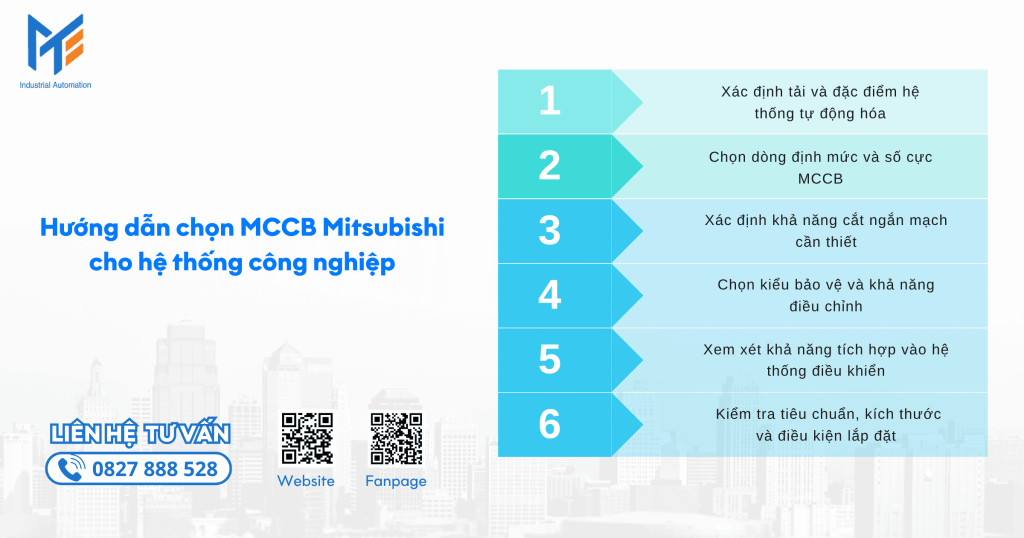

Hệ thống tự động hóa (bao gồm PLC, Biến tần, Servo, Robot) có đặc thù là chứa nhiều thiết bị điện tử công suất, sinh ra sóng hài và yêu cầu độ ổn định nguồn rất cao. Quy trình chọn MCCB cho hệ thống này cần tuân thủ 6 bước chi tiết sau:

Bước 1: Xác định tải và đặc điểm hệ thống tự động hóa

Trước hết, cần liệt kê danh sách thiết bị trong tủ điều khiển.

• Nếu tải chủ yếu là Biến tần (VFD) và Servo Driver: Các thiết bị này tạo ra dòng rò và sóng hài bậc cao. Sóng hài có thể làm nóng dây trung tính và gây nhiễu cho MCCB điện tử.
• Nếu tải là Bộ nguồn DC (Switching Power Supply): Dòng xung khởi động (Inrush Current) của tụ điện đầu vào rất lớn (có thể gấp 20 lần định mức).

Bước 2: Chọn dòng định mức và số cực MCCB

• Số cực: Với hệ thống tự động hóa sử dụng điện 3 pha có nhiều thiết bị điện tử phi tuyến (như biến tần), sóng hài bậc 3 sẽ cộng hưởng trên dây trung tính khiến dòng trung tính rất lớn. Khuyến nghị sử dụng MCCB 4 pha (4P) để bảo vệ cả dây trung tính và ngắt hoàn toàn nguồn điện khi có sự cố, tránh hiện tượng điện áp dâng trên dây trung tính làm hỏng bo mạch điện tử.
• Dòng định mức: Với tải biến tần, cần chọn MCCB có dòng định mức lớn hơn dòng đầu vào của biến tần (thường nhân với hệ số 1.4 đến 1.5 để dự phòng sóng hài).

Bước 3: Xác định khả năng cắt ngắn mạch cần thiết

Trong tủ điều khiển, không gian thường chật hẹp, các thiết bị đặt sát nhau. Một sự cố ngắn mạch nếu không được cắt nhanh sẽ lan truyền và phá hủy toàn bộ tủ.

• Sử dụng phương pháp Cascading (Bảo vệ phân tầng): Nếu MCCB tổng đã có dòng cắt lớn (ví dụ 50kA), các MCCB nhánh cấp cho từng biến tần có thể chọn loại có dòng cắt thấp hơn (ví dụ 10kA hoặc 15kA) để tiết kiệm chi phí, miễn là MCCB tổng có khả năng “đỡ” (Back-up) cho nhánh. Tài liệu kỹ thuật của Mitsubishi có bảng tra cứu phối hợp Cascading này rất chi tiết.

Bước 4: Chọn kiểu bảo vệ và khả năng điều chỉnh

Đối với hệ thống tự động hóa, tính liên tục là quan trọng.

• Không nên chọn MCCB quá nhạy với dòng quá tải tức thời, vì biến tần và động cơ servo thường xuyên thay đổi tải đột ngột trong chu trình máy.
• Nên ưu tiên dòng MCCB từ – nhiệt chuyên dụng cho động cơ (Dòng MB) hoặc dòng điện tử có thể chỉnh độ trễ thời gian (Time Delay) để tránh Aptomat nhảy sai khi động cơ tăng tốc.

Bước 5: Xem xét khả năng tích hợp vào hệ thống điều khiển

Hệ thống PLC cần biết trạng thái của MCCB để điều khiển quy trình.

• Cần chọn MCCB có thể lắp Tiếp điểm phụ (AX) đưa về đầu vào (Input) của PLC. Nếu MCCB cấp nguồn cho Servo bị Trip, PLC phải nhận được tín hiệu để dừng ngay lập tức các trục khác, tránh va chạm cơ khí.
• Với các hệ thống yêu cầu an toàn cao (Safety), cần tích hợp cuộn ngắt (SHT) nối với Relay an toàn (Safety Relay) để cắt nguồn động lực ngay khi cửa máy mở hoặc nút E-Stop được nhấn.

Bước 6: Kiểm tra tiêu chuẩn, kích thước và điều kiện lắp đặt

• Kích thước: Tủ điều khiển máy thường yêu cầu tối ưu diện tích. Dòng MCCB Mitsubishi NF-CV hoặc NF-SV có thiết kế rất nhỏ gọn, phù hợp để lắp mật độ cao trên tấm gá (base plate).
• Tiêu chuẩn: Nếu máy móc xuất khẩu sang thị trường Mỹ hoặc Châu Âu, cần chọn dòng MCCB đạt chuẩn UL 489 hoặc CE/IEC. Mitsubishi có các dòng sản phẩm “Global” đáp ứng đa tiêu chuẩn này.
• Tản nhiệt: Khi lắp nhiều MCCB sát nhau trong tủ kín, cần tuân thủ khoảng cách tối thiểu theo hướng dẫn của hãng để đảm bảo luồng khí đối lưu tản nhiệt, tránh làm giảm tuổi thọ thiết bị.

Xem thêm: Ứng dụng MCCB Mitsubishi trong hệ thống công nghiệp

Mua MCCB Mitsubishi uy tín chính hãng ở đâu?

Thị trường thiết bị điện công nghiệp hiện nay tồn tại một vấn nạn lớn: Hàng giả và hàng tân trang (Refurbished). MCCB Mitsubishi giả thường có chất lượng nhựa kém, tiếp điểm pha nhiều tạp chất và cơ cấu lò xo yếu. Sử dụng hàng giả trong hệ thống công nghiệp là hành động mạo hiểm, có thể dẫn đến cháy tủ điện ngay khi đóng điện lần đầu hoặc Aptomat không nhảy khi ngắn mạch, gây thiệt hại hàng tỷ đồng.

Để đảm bảo an toàn tuyệt đối, chủ đầu tư và nhà thầu cần tìm đến các nhà phân phối được ủy quyền chính thức. CÔNG TY TNHH TM DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) là đơn vị uy tín lâu năm chuyên phân phối thiết bị đóng cắt MCCB Mitsubishi Electric chính hãng tại Việt Nam.

Tại sao Mạnh Tùng là lựa chọn số 1 cho dự án của bạn?

• Cam kết chất lượng: 100% sản phẩm bán ra đều mới nguyên hộp, đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) từ hãng. Khách hàng có thể kiểm tra số serial để xác thực.
• Kho hàng sẵn có: Chúng tôi hiểu rằng trong công nghiệp, “thời gian là vàng”. Mạnh Tùng luôn duy trì tồn kho lớn các mã hàng thông dụng dòng NF (30A – 800A), các dòng cắt dòng cao (High breaking capacity) và đầy đủ phụ kiện, sẵn sàng giao hàng ngay trong ngày để phục vụ bảo trì sự cố.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của MTEE không chỉ bán thiết bị mà còn tư vấn giải pháp. Chúng tôi hỗ trợ khách hàng tính toán chọn dòng cắt, hướng dẫn cài đặt Trip Unit điện tử và tư vấn phối hợp bảo vệ miễn phí.
• Giá cả cạnh tranh: MTEE cung cấp mức chiết khấu tốt nhất thị trường cho các nhà thầu cơ điện và các đơn vị chế tạo máy (OEM), đi kèm chính sách bảo hành 1 đổi 1 linh hoạt.

Lời kết

Việc chọn đúng MCCB Mitsubishi cho hệ thống công nghiệp không chỉ là mua một thiết bị bảo vệ, mà là mua sự an tâm cho cả một nhà máy. Quá trình này đòi hỏi sự hiểu biết sâu sắc về đặc tính tải, tính toán kỹ lưỡng dòng ngắn mạch và xem xét các yếu tố môi trường, tích hợp.

Dòng sản phẩm MCCB của Mitsubishi Electric với độ bền bỉ, khả năng cắt dòng sự cố xuất sắc và dải sản phẩm rộng là giải pháp tối ưu cho hầu hết các ứng dụng. Tuy nhiên, hiệu quả của thiết bị chỉ được phát huy tối đa khi nó được lựa chọn đúng thông số và mua từ nguồn chính hãng. Hy vọng qua bài viết này, các bạn đã nắm vững quy trình lựa chọn và tự tin hơn trong việc thiết kế hệ thống điện.

---
