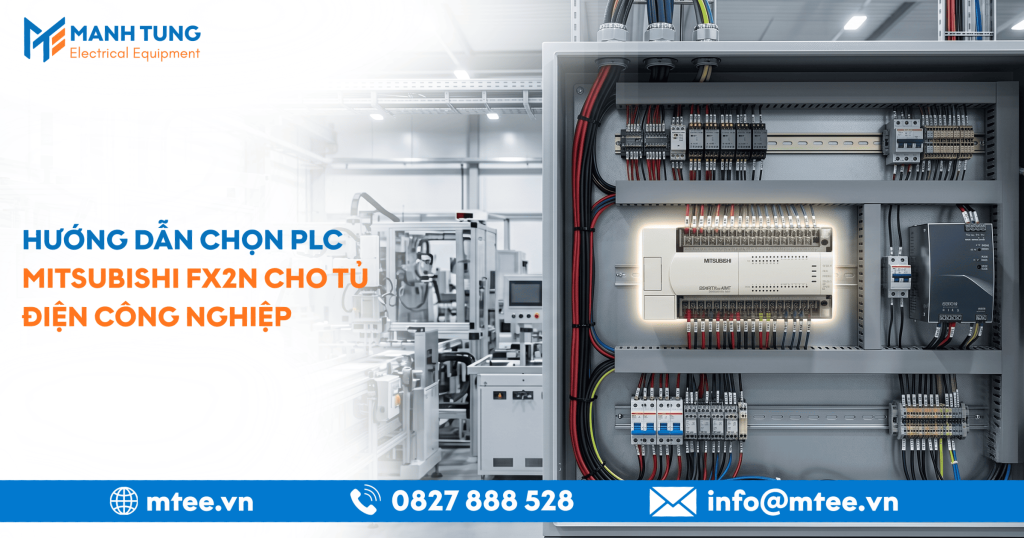

Hướng dẫn chọn PLC Mitsubishi FX2N cho tủ điện công nghiệp

Trong kỷ nguyên tự động hóa sản xuất, việc tối ưu hóa hệ thống điều khiển cho nhà máy là bài toán hàng đầu của các kỹ sư cơ điện. Một tủ điện công nghiệp vận hành ổn định, bền bỉ phụ thuộc rất lớn vào cơ quan điều khiển trung tâm. Trong số các dòng bộ điều khiển lập trình trên thị trường, PLC Mitsubishi FX2N từ lâu đã khẳng định được vị thế vững chắc nhờ khả năng xử lý mạnh mẽ, tính linh hoạt cao và độ bền vượt trội trong môi trường công nghiệp khắc nghiệt.

Dù hiện nay hãng Mitsubishi đã ra mắt nhiều dòng sản phẩm thế hệ mới, FX2N vẫn là lựa chọn kinh điển, xuất hiện phổ biến trong các hệ thống máy móc ngành bao bì, dệt may, xử lý nước thải và dây chuyền đóng gói. Tuy nhiên, để cấu hình và lựa chọn được một model FX2N tối ưu nhất, vừa đáp ứng đầy đủ công năng kỹ thuật vừa tiết kiệm chi phí đầu tư không phải là điều dễ dàng. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện và hướng dẫn chi tiết từng bước chọn mua PLC Mitsubishi FX2N chuẩn kỹ thuật nhất cho tủ điện công nghiệp.

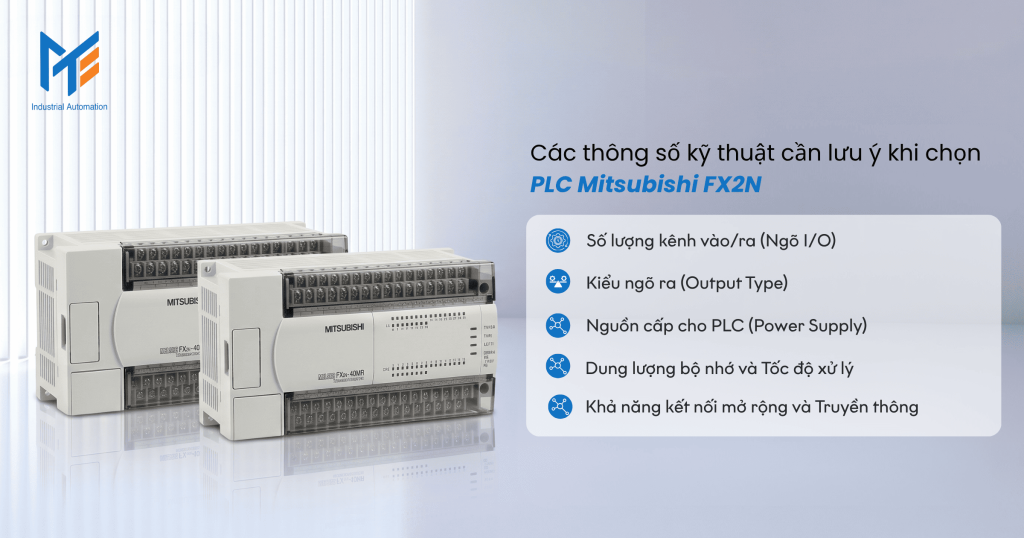

Các thông số kỹ thuật cần lưu ý khi chọn PLC Mitsubishi FX2N

Để lựa chọn được một model PLC phù hợp, việc đọc hiểu và phân tích các thông số kỹ thuật là bắt buộc. Dòng Mitsubishi FX2N có dải sản phẩm khá rộng với nhiều biến thể. Dưới đây là các thông số cốt lõi bạn cần đặc biệt lưu ý:

Số lượng kênh vào/ra (Ngõ I/O)

Đây là thông số đầu tiên và quan trọng nhất khi quy hoạch một tủ điện. Tổng số điểm I/O quyết định quy mô hệ thống mà PLC có thể quản lý.

• Đầu vào (Inputs): Nơi tiếp nhận tín hiệu từ các thiết bị ngoại vi như nút nhấn, công tắc hành trình, cảm biến (tiệm cận, quang học, áp suất).
• Đầu ra (Outputs): Nơi xuất lệnh điều khiển đến các thiết bị chấp hành như cuộn hút contactor, van điện từ, đèn báo, biến tần.
• Khả năng mở rộng: Dòng FX2N cơ bản có các cấu hình I/O cố định trên khối nguồn chính như 16 I/O, 32 I/O, 48 I/O, 64 I/O, 80 I/O, đến 128 I/O. Tuy nhiên, thông qua các module mở rộng, dòng sản phẩm này có thể nâng cấp tổng số điểm điều khiển lên đến 256 I/O.

Kiểu ngõ ra (Output Type)

Lựa chọn sai kiểu ngõ ra có thể dẫn đến cháy nổ mạch nội vi của PLC hoặc không điều khiển được thiết bị ngoại vi. FX2N cung cấp hai loại ngõ ra phổ biến:

• Ngõ ra Relay (Ký hiệu thường kết thúc bằng R – Ví dụ: FX2N-48MR): Sử dụng tiếp điểm cơ khí. Ưu điểm là chịu được dòng điện lớn (lên tới 2A), chịu được cả điện áp xoay chiều AC và một chiều DC. Nhược điểm là tốc độ đóng cắt chậm và có tuổi thọ giới hạn theo số lần đóng cắt. Thích hợp cho điều khiển contactor, van khí nén, đèn báo.
• Ngõ ra Transistor (Ký hiệu thường kết thúc bằng T – Ví dụ: FX2N-48MT): Sử dụng linh kiện bán dẫn. Ưu điểm là tốc độ đóng cắt cực kỳ nhanh, tuổi thọ vô hạn. Nhược điểm là chỉ chịu được dòng điện nhỏ (thường dưới 0.5A) và chỉ dùng cho điện áp DC. Loại này bắt buộc phải chọn khi bạn cần phát xung điều khiển động cơ servo hoặc động cơ bước.

Nguồn cấp cho PLC (Power Supply)

Tùy thuộc vào thiết kế lưới điện của tủ điện công nghiệp, bạn cần chọn loại nguồn cấp phù hợp:

• Nguồn cấp AC (Dải điện áp 100-240VAC): Đây là loại phổ biến nhất trong các tủ điện nhà máy tại Việt Nam nhờ tính tiện lợi, có thể lấy trực tiếp từ nguồn lưới qua CB bảo vệ.
• Nguồn cấp DC (24VDC): Thường dùng trong các hệ thống yêu cầu độ an toàn cao, các tủ điện điều khiển lưu động hoặc hệ thống sử dụng nguồn pin, bộ lưu điện UPS.

Dung lượng bộ nhớ và Tốc độ xử lý

• Bộ nhớ chương trình: FX2N sở hữu bộ nhớ RAM nội vi lên đến 8000 bước lệnh (steps), có thể mở rộng lên 16000 steps bằng cách gắn thêm thẻ nhớ chuyên dụng. Điều này cho phép người lập trình viết các thuật toán phức tạp, xử lý nhiều vòng lặp và lưu trữ dữ liệu sản xuất tạm thời.
• Tốc độ xử lý: Với tốc độ xử lý lệnh cơ bản chỉ 0.08 micro giây, dòng PLC này đảm bảo tính thời gian thực, phản hồi gần như lập tức trước các thay đổi từ cảm biến đầu vào.

Khả năng kết nối mở rộng và Truyền thông

Trong các hệ thống tủ điện hiện đại, PLC không hoạt động độc lập mà cần giao tiếp với các thiết bị khác:

• Module mở rộng chức năng: FX2N hỗ trợ các module analog (đọc tín hiệu cảm biến nhiệt độ PT100, cảm biến áp suất 4-20mA/0-10V) như FX2N-4AD, FX2N-4DA.
• Truyền thông: Hỗ trợ các chuẩn kết nối phổ biến như RS232, RS485, Modbus, CC-Link thông qua các bo mạch mở rộng gắn thêm ở mặt trước (như FX2N-485-BD). Điều này giúp PLC dễ dàng kết nối với màn hình HMI, biến tần hoặc hệ thống SCADA giám sát từ xa.

Xem thêm: Tổng quan về PLC Mitsubishi FX2N chi tiết nhất

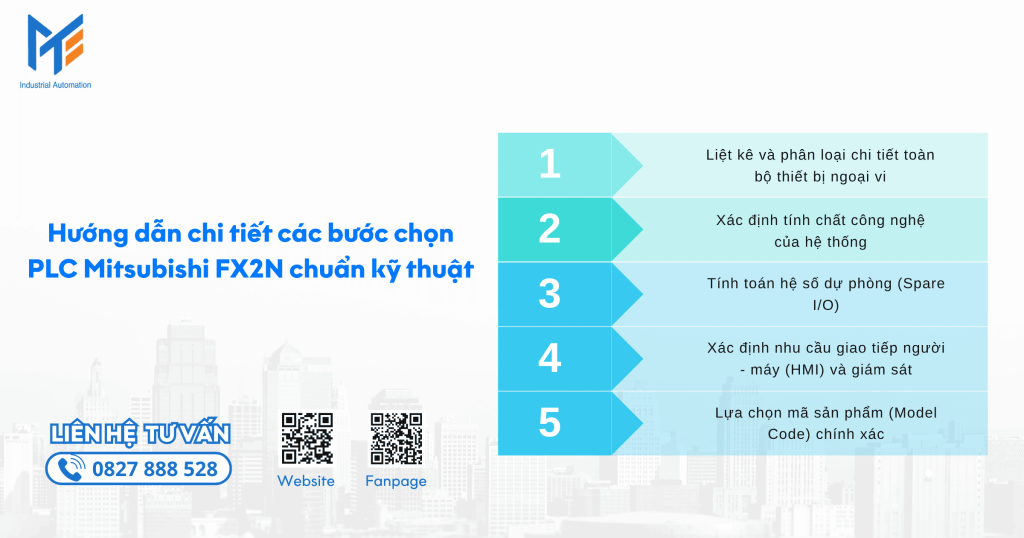

Hướng dẫn chi tiết các bước chọn PLC Mitsubishi FX2N chuẩn kỹ thuật

Để tránh lãng phí ngân sách hoặc mua về nhưng không sử dụng được, bạn nên tuân thủ quy trình lựa chọn 5 bước chuẩn kỹ thuật dưới đây:

Bước 1: Liệt kê và phân loại chi tiết toàn bộ thiết bị ngoại vi

Hãy lập một bảng Excel thống kê tất cả các thiết bị sẽ kết nối vào tủ điện.

• Đếm số nút nhấn, công tắc hành trình, cảm biến: Tổng số này chính là số lượng Ngõ vào (DI). Hãy xác định xem cảm biến của bạn là dạng NPN hay PNP để chọn cách đấu dây thích hợp.
• Đếm số cuộn hút contactor, van điện từ, đèn báo, rơ le trung gian: Tổng số này chính là số lượng Ngõ ra (DO).

Bước 2: Xác định tính chất công nghệ của hệ thống

Yêu cầu công nghệ sẽ quyết định kiểu ngõ ra và các module chức năng đi kèm:

• Nếu hệ thống chỉ điều khiển thuần logic (bật/tắt động cơ, đóng mở van, cảnh báo đèn): Hãy chọn ngõ ra Relay (MR) để tận dụng khả năng chịu dòng lớn, giúp mạch điện đơn giản hơn, không cần đệm quá nhiều rơ le trung gian.
• Nếu hệ thống có điều khiển vị trí, tốc độ (sử dụng động cơ bước – Stepper hoặc động cơ Servo): Bắt buộc phải chọn ngõ ra Transistor (MT) để phát được xung tốc độ cao (High-speed pulse output).
• Nếu hệ thống cần giám sát nhiệt độ lò nhiệt, áp suất đường ống, lưu lượng chất lỏng: Bạn cần chọn thêm các module Analog Input/Output tương ứng.

Bước 3: Tính toán hệ số dự phòng (Spare I/O)

Một sai lầm kinh điển của kỹ sư thiết kế là chọn vừa đủ số lượng I/O thực tế. Trong quá trình vận hành công nghiệp, việc cải tiến công nghệ, thêm tính năng hoặc xảy ra sự cố cháy hỏng chân I/O là rất phổ biến.

• Quy tắc vàng: Luôn chọn số lượng I/O của PLC lớn hơn thực tế từ 15% đến 20%.
• Ví dụ: Hệ thống của bạn cần 26 ngõ vào và 18 ngõ ra (Tổng 44 I/O). Thay vì chọn dòng FX2N-48M (24 In / 24 Out – thiếu ngõ vào), bạn nên chọn dòng FX2N-64MR (32 In / 32 Out). Phần dư ra sẽ làm chân dự phòng cho các nâng cấp sau này.

Bước 4: Xác định nhu cầu giao tiếp người – máy (HMI) và giám sát

• Hầu hết các tủ điện công nghiệp hiện nay đều cần màn hình cảm ứng HMI để người vận hành cài đặt thông số (thời gian, tốc độ, số lượng sản phẩm).
• Kiểm tra xem màn hình HMI dự định mua hỗ trợ cổng kết nối nào. FX2N tích hợp sẵn cổng tròn Mini-DIN 8 chân (giao tiếp RS422). Nếu muốn kết nối HMI qua RS485 ở khoảng cách xa, bạn phải tính toán mua thêm board mở rộng FX2N-485-BD.

Bước 5: Lựa chọn mã sản phẩm (Model Code) chính xác

Dựa trên các phân tích trên, bạn tiến hành tra cứu bảng mã của nhà sản xuất để chốt model. Cấu trúc mã của dòng FX2N thường có dạng: FX2N – [Tổng số I/O] [Kiểu khối] [Kiểu ngõ ra]

• FX2N-32MR-ES/UL: Khối nguồn chính 32 I/O, ngõ ra Relay, nguồn cấp AC.
• FX2N-64MT-DSS: Khối nguồn chính 64 I/O, ngõ ra Transistor, nguồn cấp DC.

Xem thêm: Ứng dụng của PLC Mitsubishi FX2N trong tủ điện công nghiệp hiện nay

Mua PLC Mitsubishi FX2N uy tín chính hãng ở đâu?

Do nhu cầu sử dụng dòng sản phẩm này trên thị trường hiện nay là rất lớn, việc xuất hiện các mặt hàng giả, hàng nhái kém chất lượng là điều khó tránh khỏi. Để đảm bảo hệ thống tủ điện công nghiệp hoạt động ổn định và bền bỉ, doanh nghiệp cần lựa chọn các đơn vị phân phối có uy tín và đầy đủ giấy tờ chứng nhận.

Công Ty TNHH TM DV Thiết Bị Điện Mạnh Tùng (MTEE) tự hào là đơn vị uy tín hàng đầu chuyên cung cấp các dòng PLC Mitsubishi FX2N chính hãng và cùng các module mở rộng đồng bộ.

Khi lựa chọn sản phẩm và dịch vụ tại website mtee.vn, quý khách hàng sẽ nhận được những giá trị vượt trội:

• Cam kết chính hãng 100%: Toàn bộ sản phẩm đều có đầy đủ chứng từ chứng nhận xuất xứ và chất lượng rõ ràng.
• Giải pháp kỹ thuật toàn diện: Đội ngũ kỹ sư giàu kinh nghiệm của MTEE không chỉ cung cấp thiết bị mà còn hỗ trợ tư vấn thiết kế, lập trình chương trình và đấu nối hoàn thiện tủ điện công nghiệp theo đúng yêu cầu riêng của từng nhà máy.
• Chính sách bảo hành dài hạn: Chế độ bảo hành chính hãng linh hoạt, hỗ trợ đổi trả nhanh chóng nếu phát hiện lỗi từ nhà sản xuất.
• Giá cả cạnh tranh: Nhờ mối quan hệ hợp tác trực tiếp, MTEE luôn mang đến cho khách hàng mức giá tối ưu nhất, giúp tiết kiệm chi phí đầu tư ban đầu cho doanh nghiệp.

Lời kết

Việc lựa chọn PLC Mitsubishi FX2N cho tủ điện công nghiệp đòi hỏi sự kết hợp hài hòa giữa tính toán kỹ thuật chính xác và tầm nhìn tối ưu chi phí đầu tư. Bằng cách xác định đúng số lượng I/O cần thiết, lựa chọn chính xác kiểu ngõ ra Relay hay Transistor, đồng thời tính toán kỹ hệ số dự phòng nâng cấp, bạn sẽ xây dựng được một hệ thống điều khiển vận hành ổn định, an toàn và có tuổi thọ cao.

---
