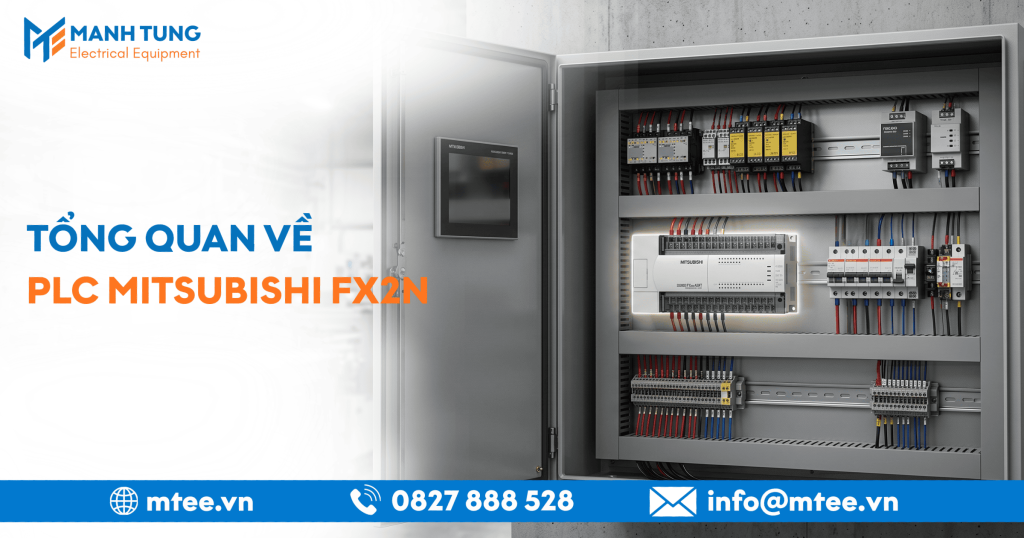

Tổng quan về PLC Mitsubishi FX2N chi tiết nhất

Trong kỷ nguyên công nghiệp hóa và hiện đại hóa, việc tự động hóa dây chuyền sản xuất đã trở thành yếu tố sống còn giúp doanh nghiệp nâng cao năng suất, tối ưu hóa chi phí và đảm bảo tính chính xác trong vận hành. Hệ thống máy móc muốn hoạt động trơn tru, đồng bộ và chuẩn xác thì cần có một trung tâm điều khiển đủ mạnh mẽ, linh hoạt và bền bỉ. Trong số các giải pháp tự động hóa phân khúc vừa và nhỏ, PLC Mitsubishi FX2N là một trong những dòng sản phẩm huyền thoại, đặt nền móng vững chắc cho sự phát triển của hệ sinh thái FX Series từ thương hiệu Mitsubishi Electric danh tiếng.

Dù hiện nay hãng đã cho ra mắt nhiều dòng sản phẩm thế hệ mới, dòng FX2N vẫn khẳng định được giá trị vượt thời gian nhờ độ bền bỉ vượt trội, khả năng chịu can nhiễu tốt trong môi trường công nghiệp khắc nghiệt và cấu trúc mở rộng cực kỳ linh hoạt. Bài viết này sẽ cung cấp một cái nhìn toàn diện, chuyên sâu và chi tiết nhất về PLC Mitsubishi FX2N, giúp các kỹ sư, đơn vị tích hợp hệ thống và doanh nghiệp có được sự lựa chọn tối ưu cho hệ thống điện của mình.

Những đặc điểm thông số kỹ thuật nổi bật của PLC Mitsubishi FX2N

Dòng PLC Mitsubishi FX2N ngay từ khi ra mắt đã tạo nên một bước đột phá lớn trong phân khúc micro PLC nhờ sở hữu những thông số cấu hình mạnh mẽ, đáp ứng hoàn hảo các bài toán điều khiển từ đơn giản đến phức tạp.

Tốc độ xử lý cao

Một trong những tiêu chí hàng đầu để đánh giá hiệu suất của một bộ điều khiển lập trình là tốc độ thực thi lệnh. FX2N sở hữu tốc độ xử lý lệnh cơ bản cực kỳ ấn tượng, chỉ mất 0.08 µs cho một lệnh logic cơ bản.

• Đối với các lệnh ứng dụng hoặc lệnh xử lý số thực, thời gian thực thi cũng được tối ưu hóa tối đa.
• Tốc độ phản hồi chu kỳ quét nhanh chóng giúp hệ thống xử lý kịp thời các tín hiệu thay đổi liên tục từ cảm biến, hạn chế tối đa độ trễ và đảm bảo tính thời gian thực cho các dây chuyền sản xuất tốc độ cao.

Dung lượng chương trình lớn

PLC Mitsubishi FX2N được trang bị bộ nhớ trong lên đến 8000 bước (8k steps), và có khả năng mở rộng bộ nhớ lên tới 16000 bước (16k steps) thông qua việc gắn thêm các card nhớ RAM hoặc EEPROM mở rộng.

• Dung lượng bộ nhớ này cho phép các kỹ sư lập trình dễ dàng triển khai các thuật toán điều khiển phức tạp, các chương trình con, vùng nhớ lưu dữ liệu vận hành lớn mà không lo bị giới hạn dung lượng.
• Hệ thống dữ liệu duy trì khi mất điện được bảo vệ an toàn nhờ pin dự phòng, giúp lưu trữ trạng thái máy, các thông số cài đặt một cách toàn vẹn.

Khả năng mở rộng I/O linh hoạt

Cấu hình cơ bản của các khối chính (Main Unit) dòng FX2N rất đa dạng, nhưng điểm mạnh thực sự nằm ở khả năng mở rộng hệ thống.

• Hệ thống cho phép kiểm soát tối đa lên đến 256 điểm I/O (tổng số ngõ vào và ngõ ra trực tiếp) hoặc lên đến 256 điểm thông qua mạng truyền thông.
• Việc kết nối giữa khối base và các khối mở rộng (Extension Block) được thực hiện dễ dàng qua cáp bẹt nối tầng, cho phép cấu hình hệ thống linh hoạt tùy theo nhu cầu thực tế của từng tủ điện, tiết kiệm không gian lắp đặt và chi phí đầu tư ban đầu.

Tích hợp chức năng điều khiển vị trí

Không chỉ dừng lại ở việc điều khiển logic ON/OFF thông thường, PLC Mitsubishi FX2N còn được trang bị sẵn các ngõ ra phát xung tốc độ cao.

• Khả năng phát xung với tần số lên đến 20 kHz cho phép thiết bị điều khiển trực tiếp các driver của động cơ bước (Stepper Motor) hoặc động cơ servo.
• Các tập lệnh chuyên dụng như xung đầu ra (PLSY), điều tốc (PLSR), tìm điểm gốc (ZRN) giúp việc lập trình điều khiển vị trí, điều khiển hành trình trục máy trở nên đơn giản, mượt mà và đạt độ chính xác cơ khí cao.

Hỗ trợ bộ đếm tốc độ cao

Để thu thập tín hiệu từ các thiết bị phản hồi tốc độ cao như encoder, thước đo tuyến tính, dòng FX2N tích hợp sẵn các bộ đếm tốc độ cao (High-speed Counter).

• Hỗ trợ tần số đếm lên đến 60 kHz cho bộ đếm 1 pha và 30 kHz cho bộ đếm 2 pha (pha A/B).
• Tính năng này cực kỳ quan trọng trong các bài toán đo lường tốc độ động cơ, tính toán chiều dài vật liệu trong máy cắt, máy đóng gói hoặc kiểm soát vị trí chính xác của hệ thống cơ khí chuyển động nhanh.

Khả năng mở rộng module chức năng đa dạng

Bên cạnh các module mở rộng I/O số thông thường, FX2N sở hữu một hệ sinh thái module chức năng đặc biệt cực kỳ phong phú:

• Module Analog: Gồm các mã xử lý tín hiệu tương tự như FX2N-4AD (đọc tín hiệu dòng/áp từ cảm biến áp suất, cảm biến nhiệt độ), FX2N-4DA (xuất tín hiệu điều khiển biến tần, van tuyến tính).
• Module Nhiệt độ: Các khối chuyên dụng đọc trực tiếp can nhiệt PT100 hoặc cặp nhiệt điện K như FX2N-4AD-PT, FX2N-4AD-TC giúp ổn định nhiệt độ chính xác mà không cần qua bộ chuyển đổi trung gian.
• Module Truyền thông: Hỗ trợ kết nối mạng công nghiệp qua các chuẩn CC-Link, Profibus, RS-485, RS-232, giúp dễ dàng liên kết dữ liệu với màn hình HMI, máy tính giám sát SCADA hoặc các thiết bị PLC khác trong nhà máy.

Một số mã sản phẩm của PLC Mitsubishi FX2N phổ biến nhất hiện nay

Dòng sản phẩm FX2N được chia thành nhiều mã hàng khác nhau dựa trên số lượng điểm I/O tích hợp trên khối base, kiểu nguồn cấp và kiểu ngõ ra (Relay hay Transistor). Việc phân loại này giúp người dùng dễ dàng lựa chọn đúng cấu hình cần thiết.

STT	Tên Sản Phẩm	Thông Số Kỹ Thuật Chính	Link Chi Tiết Sản Phẩm
1	Bộ lập trình PLC Mitsubishi FX2N-16MR-001	8 Ngõ vào số (DI) / 8 Ngõ ra Relay (DO), Nguồn cấp 220VAC	Xem chi tiết
2	Bộ lập trình PLC Mitsubishi FX2N-16MR-ES/UL	8 Ngõ vào số (DI) / 8 Ngõ ra Relay (DO), Tiêu chuẩn Âu/Mỹ, Nguồn 100-240VAC	Xem chi tiết
3	Bộ lập trình PLC Mitsubishi FX2N-16MT-001	8 Ngõ vào số (DI) / 8 Ngõ ra Transistor (DO), Nguồn cấp 220VAC	Xem chi tiết
4	Bộ lập trình PLC Mitsubishi FX2N-48MR-001	24 Ngõ vào số (DI) / 24 Ngõ ra Relay (DO), Nguồn cấp 220VAC	Xem chi tiết
5	Bộ lập trình PLC Mitsubishi FX2N-64MR-001	32 Ngõ vào số (DI) / 32 Ngõ ra Relay (DO), Nguồn cấp 220VAC	Xem chi tiết
6	Bộ lập trình PLC Mitsubishi FX2N-80MR-001	40 Ngõ vào số (DI) / 40 Ngõ ra Relay (DO), Nguồn cấp 220VAC	Xem chi tiết
7	Bộ lập trình PLC Mitsubishi FX2N-80MR-ES/UL	40 Ngõ vào số (DI) / 40 Ngõ ra Relay (DO), Tiêu chuẩn Âu/Mỹ, Nguồn 100-240VAC	Xem chi tiết
8	Bộ lập trình PLC Mitsubishi FX2N-128MR-001	64 Ngõ vào số (DI) / 64 Ngõ ra Relay (DO), Nguồn cấp 220VAC	Xem chi tiết
9	Bộ lập trình PLC Mitsubishi FX2N-128MR-ES/UL	64 Ngõ vào số (DI) / 64 Ngõ ra Relay (DO), Tiêu chuẩn Âu/Mỹ, Nguồn 100-240VAC	Xem chi tiết
10	Bộ lập trình PLC Mitsubishi FX2N-128MT-001	64 Ngõ vào số (DI) / 64 Ngõ ra Transistor (DO), Nguồn cấp 220VAC	Xem chi tiết
11	Bộ lập trình PLC Mitsubishi FX2N-128MT-ES/UL	64 Ngõ vào số (DI) / 64 Ngõ ra Transistor (DO), Tiêu chuẩn Âu/Mỹ, Nguồn 100-240VAC	Xem chi tiết
12	Digital I/O Module Mitsubishi FX2N-16EX	Module mở rộng 16 ngõ vào số (Digital Input)	Xem chi tiết
13	Digital I/O Module Mitsubishi FX2N-16EX-ES/UL	Module mở rộng 16 ngõ vào số, tiêu chuẩn Âu/Mỹ	Xem chi tiết
14	Digital I/O Module Mitsubishi FX2N-16EYT	Module mở rộng 16 ngõ ra Transistor (Digital Output)	Xem chi tiết
15	Digital I/O Module Mitsubishi FX2N-16EYR-ES/UL	Module mở rộng 16 ngõ ra Relay, tiêu chuẩn Âu/Mỹ	Xem chi tiết
16	Digital I/O Module Mitsubishi FX2N-8EX-ES/UL	Module mở rộng 8 ngõ vào số, tiêu chuẩn Âu/Mỹ	Xem chi tiết
17	Digital I/O Module Mitsubishi FX2N-8ER-ES/UL	Module mở rộng hỗn hợp: 4 ngõ vào số / 4 ngõ ra Relay	Xem chi tiết
18	Digital I/O Module Mitsubishi FX2N-8EYR-ES/UL	Module mở rộng 8 ngõ ra Relay, tiêu chuẩn Âu/Mỹ	Xem chi tiết
19	Digital I/O Module Mitsubishi FX2N-32ER-ES/UL	Module mở rộng hỗn hợp: 16 ngõ vào số / 16 ngõ ra Relay	Xem chi tiết
20	Digital I/O Module Mitsubishi FX2N-48ER-DS	Module mở rộng 24 ngõ vào số / 24 ngõ ra Relay, Nguồn 24VDC	Xem chi tiết
21	Digital I/O Module Mitsubishi FX2N-48ER-ES/UL	Module mở rộng 24 ngõ vào số / 24 ngõ ra Relay, Nguồn 100-240VAC	Xem chi tiết
22	Digital I/O Module Mitsubishi FX2N-48ET-DSS	Module mở rộng 24 ngõ vào số / 24 ngõ ra Transistor, Nguồn DC	Xem chi tiết
23	Digital I/O Module Mitsubishi FX2N-48ER-UA1/UL	Module mở rộng 24 ngõ vào AC (100-120VAC) / 24 ngõ ra Relay	Xem chi tiết

Lưu ý kỹ thuật quan trọng khi chọn mã:

• Dòng MR (Ngõ ra Relay): Chịu được dòng tải lớn lên đến 2A mỗi điểm, phù hợp cho việc đóng ngắt các thiết bị ngoại vi như van điện từ, khởi động từ, đèn báo. Tuy nhiên tần số đóng ngắt bị giới hạn và có tuổi thọ cơ khí.
• Dòng MT (Ngõ ra Transistor): Tần số đóng ngắt cực cao, không bị hao mòn cơ khí, chuyên dùng để phát xung điều khiển biến tần hoặc driver servo/step. Dòng tải của ngõ ra transistor khá nhỏ nên thường cần đệm qua relay kiếng nếu muốn điều khiển tải công suất lớn.

Những ứng dụng thực tế của PLC Mitsubishi FX2N hiện nay

Nhờ tính ổn định cao và khả năng vận hành bền bỉ qua nhiều năm, PLC Mitsubishi FX2N xuất hiện dày đặc trong các hệ thống máy móc công nghiệp tại Việt Nam:

• Hệ thống xử lý nước và cấp nước: Phối hợp cùng các cảm biến áp suất, cảm biến mực nước và biến tần để điều khiển hệ thống bơm điều áp, giám sát lưu lượng nước qua các đồng hồ đo nước, tự động hóa chu trình lọc và sục rửa màng lọc trong các nhà máy cấp nước sạch, xử lý nước thải.
• Máy đóng gói và dán nhãn tự động: Sử dụng bộ đếm tốc độ cao đọc tín hiệu encoder để đo chiều dài bao bì, kết hợp ngõ ra phát xung điều khiển động cơ bước kéo màng bọc chuẩn xác đến từng milimet, đồng thời điều khiển các cơ cấu dao cắt nhiệt nhịp nhàng.
• Ngành chế biến gỗ và gia công cơ khí: Ứng dụng trong các dòng máy cắt gỗ tự động, máy khoan nhiều đầu, máy định hình phôi. Các lệnh điều khiển vị trí của FX2N giúp kiểm soát chính xác tọa độ các trục di chuyển của máy.
• Hệ thống sấy công nghiệp và lò nhiệt: Sử dụng các module chức năng mở rộng nhận tín hiệu từ can nhiệt để điều khiển đóng ngắt các thanh điện trở nhiệt qua khởi động từ hoặc bộ điều khiển SSR, duy trì nhiệt độ lò sấy nông sản, thực phẩm ổn định theo đúng biểu đồ công nghệ.
• Dây chuyền băng tải phân loại sản phẩm: Nhận tín hiệu từ hệ thống cảm biến quang, cảm biến tiệm cận để phát hiện, đếm sản phẩm và kích hoạt các cơ cấu gạt, cơ cấu phân loại sản phẩm vào các khay chứa quy định.

Xem thêm: Ứng dụng của PLC Mitsubishi FX2N trong tủ điện công nghiệp hiện nay

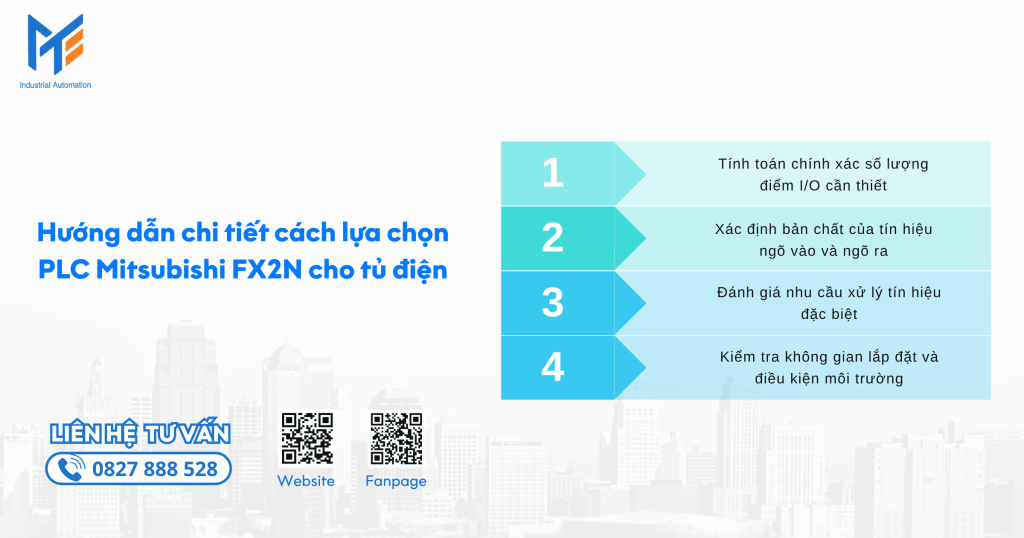

Hướng dẫn chi tiết cách lựa chọn PLC Mitsubishi FX2N cho tủ điện

Để tối ưu hóa chi phí đầu tư và đảm bảo hệ thống tủ điện hoạt động ổn định lâu dài, việc lựa chọn cấu hình PLC Mitsubishi FX2N cần tuân thủ các bước khảo sát và tính toán kỹ thuật nghiêm ngặt sau:

Bước 1: Tính toán chính xác số lượng điểm I/O cần thiết

Hãy lập bảng danh sách toàn bộ các thiết bị đầu vào (nút nhấn, công tắc hành trình, cảm biến quang, cảm biến tiệm cận, tiếp điểm phụ của contactor…) và các thiết bị đầu ra (cuộn coil contactor, van điện từ, đèn báo, còi chíp…).

• Xác định rõ tổng số lượng ngõ vào số (DI) và ngõ ra số (DO).
• Luôn tính toán dự phòng thêm từ 15% đến 20% số lượng điểm I/O trên khối CPU chính hoặc chuẩn bị không gian lắp module mở rộng để phục vụ cho việc cải tiến, nâng cấp công năng tủ điện trong tương lai.

Bước 2: Xác định bản chất của tín hiệu ngõ vào và ngõ ra

• Ngõ vào (Input): Hầu hết các dòng FX2N sử dụng nguồn 24 VDC bên trong hoặc bên ngoài để kích ngõ vào. Cần xác định cảm biến đang dùng là dạng NPN (Sink) hay PNP (Source) để đấu dây chung (Common) cho chính xác.
• Ngõ ra (Output): Nếu hệ thống cần điều khiển đóng ngắt các thiết bị có tần số thấp nhưng dòng lớn, hãy chọn dòng FX2N-MR. Nếu hệ thống cần phát xung điều khiển vị trí hoặc đóng ngắt rơ le trung gian tốc độ cao, bắt buộc phải chọn dòng FX2N-MT.

Bước 3: Đánh giá nhu cầu xử lý tín hiệu đặc biệt

• Hệ thống có cần đọc giá trị áp suất, lưu lượng hay nhiệt độ không? Nếu có, cần tính toán số kênh analog cần thiết để mua thêm các module mở rộng như FX2N-4AD hoặc FX2N-4AD-PT.
• Có cần kết nối với màn hình cảm ứng HMI để người vận hành thao tác không? Dòng FX2N tích hợp sẵn cổng RS-422, nếu muốn truyền thông khoảng cách xa hơn hoặc kết nối với hệ thống SCADA tổng của nhà máy, cần cấu hình thêm module truyền thông RS-485 hoặc RS-232.

Bước 4: Kiểm tra không gian lắp đặt và điều kiện môi trường

• Kích thước tủ điện cần đảm bảo đủ rộng để chứa khối Base PLC, các module mở rộng, máng cáp và hệ thống rơ le đệm ngoại vi.
• Do môi trường công nghiệp thường có bụi bẩn, nhiệt độ cao và độ ẩm lớn, tủ điện cần được trang bị quạt thông gió, lưới lọc bụi để bảo vệ linh kiện điện tử bên trong PLC không bị quá nhiệt hoặc chập cháy.

Xem thêm: Hướng dẫn chọn PLC Mitsubishi FX2N cho tủ điện công nghiệp

Mua PLC Mitsubishi FX2N uy tín chính hãng ở đâu?

Do PLC Mitsubishi FX2N là một dòng sản phẩm có độ phổ biến cực kỳ cao và đã khẳng định được chất lượng qua nhiều năm, trên thị trường hiện nay xuất hiện rất nhiều sản phẩm hàng nhái, hàng kém chất lượng hoặc hàng bãi đã qua sửa chữa, chắp vá linh kiện. Việc sử dụng các thiết bị không rõ nguồn gốc này tiềm ẩn nguy cơ mất an toàn nghiêm trọng, dễ gây dừng máy đột ngột, làm hỏng hóc dây chuyền sản xuất và gây thiệt hại lớn về kinh tế cho doanh nghiệp.

Để đảm bảo hệ thống vận hành liên tục và an toàn, quý khách hàng nên tìm đến các đơn vị cung cấp thiết bị điện công nghiệp và giải pháp tự động hóa có uy tín lâu năm trên thị trường.

Công Ty TNHH TM DV Thiết Bị Điện Mạnh Tùng (MTEE) tự hào là đơn vị phân phối và cung ứng các dòng sản phẩm PLC Mitsubishi, thiết bị tự động hóa và linh kiện điện công nghiệp chính hãng. Khi lựa chọn sản phẩm tại MTEE, quý khách hàng sẽ nhận được những giá trị vượt trội:

• Cam kết chất lượng: Toàn bộ sản phẩm đều được kiểm tra kỹ thuật nghiêm ngặt, đảm bảo độ ổn định cao, đầy đủ giấy tờ chứng nhận xuất xứ rõ ràng.
• Giải pháp kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm tại MTEE không chỉ bán sản phẩm mà còn sẵn sàng tư vấn giải pháp thiết kế tủ điện, hỗ trợ lựa chọn cấu hình thiết bị tối ưu nhất cho từng ứng dụng thực tế của khách hàng.
• Chính sách bảo hành và hậu mãi: Chế độ bảo hành dài hạn, hỗ trợ kỹ thuật tận tình trong quá trình đấu nối, lập trình và đưa hệ thống vào vận hành thực tế.
• Giá cả cạnh tranh: Mức giá hợp lý, tối ưu chi phí vật tư cho các đơn vị làm tủ điện, các nhà thầu cơ điện và các nhà máy sản xuất trên toàn quốc.

Mọi yêu cầu tư vấn kỹ thuật chuyên sâu và nhận báo giá chi tiết cho các mã sản phẩm PLC Mitsubishi FX2N, quý khách hàng vui lòng liên hệ trực tiếp qua hệ thống website chính thức mtee.vn để được hỗ trợ nhanh chóng và chuyên nghiệp nhất.

Lời kết

Mặc dù thị trường tự động hóa liên tục đón nhận các dòng PLC thế hệ mới với nhiều tính năng tích hợp hiện đại, PLC Mitsubishi FX2N vẫn luôn giữ vững vị thế vững chắc trong lòng các kỹ sư điện nhờ sự bền bỉ, tính kinh tế và khả năng tùy biến mở rộng cực kỳ linh hoạt. Hiểu rõ thông số kỹ thuật, nắm vững cách phân loại mã hàng và biết cách lựa chọn thiết bị phù hợp sẽ giúp bạn làm chủ hoàn toàn công nghệ, xây dựng nên những hệ thống tủ điện công nghiệp đạt chuẩn chất lượng, vận hành an toàn và đạt hiệu suất cao nhất. Hãy để MTEE đồng hành cùng doanh nghiệp của bạn trong mọi giải pháp tự động hóa sản xuất bền vững.

---
