Hướng dẫn chọn PLC Mitsubishi FX3S cho tủ điện sản xuất công nghiệp

Thiết kế hệ thống tự động hóa cho các loại máy móc độc lập hay dây chuyền quy mô nhỏ luôn ưu tiên tính gọn nhẹ và hiệu quả kinh tế. Trong phân khúc này, PLC Mitsubishi FX3S như một giải pháp điều khiển vô cùng thiết thực. Sở hữu cấu trúc liền khối nhỏ gọn nhưng vẫn mang trong mình tốc độ xử lý nhanh nhạy, thiết bị này giúp các kỹ sư dễ dàng xây dựng những tủ điện tối ưu diện tích. Tuy nhiên, đặc thù của dòng máy này là không thể mở rộng thêm dung lượng chân đấu nối sau khi đã xuất xưởng. Do đó, việc xác định đúng mã cấu hình ngay từ khâu phác thảo bản vẽ là nhiệm vụ bắt buộc. Bài viết này sẽ đưa ra một quy trình chi tiết giúp bạn tự tin lựa chọn thiết bị FX3S phù hợp nhất với nhu cầu thực tế của phân xưởng.

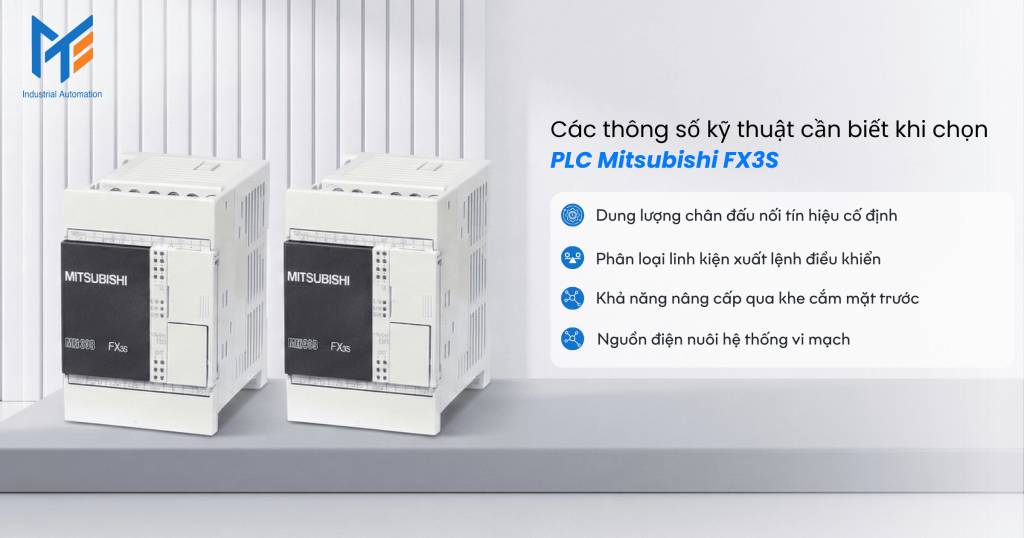

Các thông số kỹ thuật cần biết khi chọn PLC Mitsubishi FX3S

Để không đưa ra những quyết định sai lầm làm đội chi phí vật tư, người thiết kế tủ bảng điện cần phải nắm vững những giới hạn phần cứng của dòng sản phẩm này.

Dung lượng chân đấu nối tín hiệu cố định

Đặc điểm lớn nhất của dòng máy này là kết cấu hoàn toàn khép kín. Nhà sản xuất không thiết kế các cổng giao tiếp bên hông để người dùng gắn thêm các khối mô đun ngoại vi. Toàn bộ điểm nhận và xuất tín hiệu đều được cố định trên một bảng mạch duy nhất với các mức cấu hình là 10, 14, 20 và 30 điểm. Sự giới hạn này đòi hỏi người thiết kế phải tính toán cực kỳ sát sao khối lượng linh kiện trên máy móc trước khi quyết định mua hàng.

Phân loại linh kiện xuất lệnh điều khiển

Thiết bị cung cấp hai phiên bản linh kiện đóng ngắt hoàn toàn khác biệt. Phiên bản dùng tiếp điểm rơ le cơ khí có độ bền điện áp cao, chịu được dòng tải lên đến 2A và tương thích với nhiều loại nguồn điện khác nhau. Phiên bản dùng linh kiện bán dẫn lại thiên về tốc độ, loại bỏ sự ma sát vật lý để đáp ứng khả năng đóng ngắt hàng ngàn lần mỗi giây, chuyên phục vụ cho các bài toán phát xung định vị tọa độ.

Khả năng nâng cấp qua khe cắm mặt trước

Dù không thể mở rộng số lượng chân tín hiệu bật tắt, thiết bị vẫn cho phép người dùng bổ sung các tính năng nâng cao thông qua một khe cắm nhỏ nằm phía dưới nắp đậy mặt trước. Kỹ sư có thể gắn trực tiếp các bo mạch phụ trợ vào khe cắm này để thiết bị có thêm khả năng đọc các thông số đo lường liên tục hoặc giao tiếp với mạng lưới biến tần thông qua chuẩn truyền thông nối tiếp.

Nguồn điện nuôi hệ thống vi mạch

Hầu hết các mã sản phẩm phổ thông đều tích hợp sẵn mạch hạ áp, cho phép người dùng cấp trực tiếp nguồn điện lưới xoay chiều từ 100V đến 240V vào thiết bị. Tuy nhiên, đối với những môi trường sản xuất đặc thù đòi hỏi tiêu chuẩn an toàn chống giật cao, hãng vẫn sản xuất các mã thiết bị vận hành hoàn toàn bằng nguồn điện một chiều 24V.

Xem thêm: Tổng quan về PLC Mitsubishi FX3S chi tiết nhất

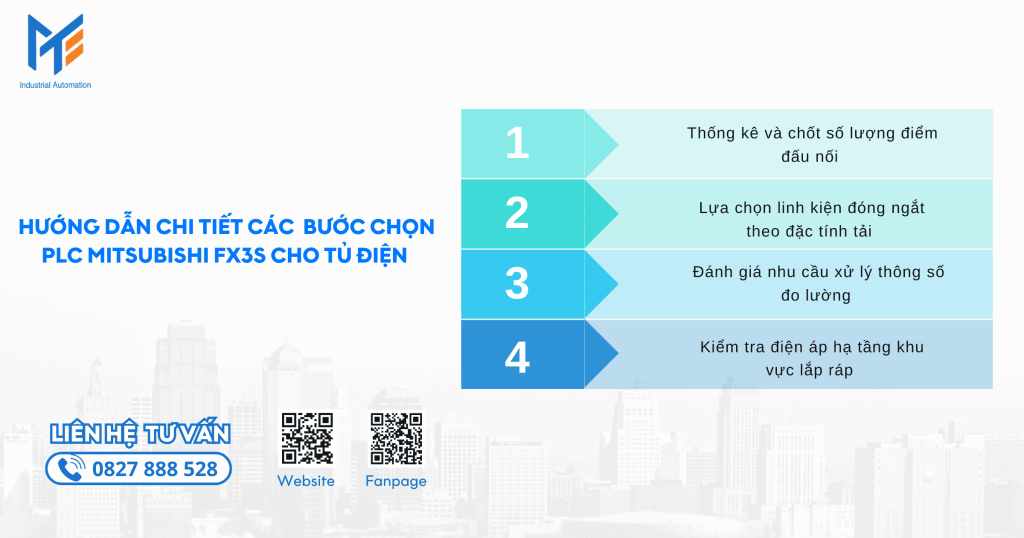

Hướng dẫn chi tiết các bước chọn PLC Mitsubishi FX3S cho tủ điện

Một tủ điện hoạt động ổn định và có tuổi thọ cao phụ thuộc rất nhiều vào sự tương thích giữa thiết bị điều khiển và hệ thống cơ cấu chấp hành. Dưới đây là quy trình bốn bước chuẩn mực giúp bạn xác định đúng mã sản phẩm cần thiết.

Bước 1: Thống kê và chốt số lượng điểm đấu nối

• Hãy bắt đầu bằng việc rà soát kỹ lưỡng sơ đồ công nghệ của cỗ máy. Bạn cần ghi chú lại toàn bộ các thiết bị cấp tín hiệu như nút bấm vận hành, công tắc xoay, cảm biến quang, cảm biến tiệm cận và công tắc hành trình để tổng hợp thành số lượng ngõ vào. Tương tự, hãy đếm số lượng cuộn hút van khí nén, khởi động từ, rơ le trung gian và đèn báo trạng thái để xác định tổng số ngõ ra. Khi đã có hai con số này, nguyên tắc thiết kế cơ điện bắt buộc là phải cộng thêm hệ số dự phòng ít nhất 20 phần trăm.
• Giả sử cỗ máy của bạn cần 12 chân nhận tín hiệu và 10 chân xuất lệnh, tổng cộng là 22 điểm. Bạn tuyệt đối không được chọn mã cấu hình 20 điểm mà phải tiến thẳng lên mua khối máy 30 điểm. Khoảng trống dôi dư này sẽ cứu nguy cho bạn khi chủ đầu tư yêu cầu lắp thêm các cảm biến chống va đập trong quá trình vận hành sau này.

Bước 2: Lựa chọn linh kiện đóng ngắt theo đặc tính tải

• Việc xác định tải trọng và tần suất hoạt động của các thiết bị ngoại vi sẽ giúp bạn chọn đúng loại ngõ ra. Nếu tủ điện của bạn làm nhiệm vụ điều khiển trạm bơm nước cục bộ, điều khiển hệ thống quạt thông gió, hoặc đóng ngắt các xi lanh khí nén với chu kỳ chậm vài giây một lần, cấu hình ngõ ra rơ le cơ khí là sự lựa chọn hoàn hảo. Tiếp điểm rơ le rất khỏe, chịu được sự dâng cao của dòng điện khởi động và cung cấp khả năng cách ly điện áp cực tốt.
• Ngược lại, nếu cỗ máy của bạn là hệ thống cắt bao bì màng co, yêu cầu xuất dải xung tốc độ cao để điều khiển động cơ bước di chuyển chính xác, hoặc cần băm xung điện áp để điều chỉnh vòng gia nhiệt, bạn bắt buộc phải dùng cấu hình ngõ ra bán dẫn. Đưa rơ le cơ khí vào các ứng dụng chạy tốc độ cao này sẽ làm mòn và nổ tiếp điểm chỉ trong vài ngày chạy thử.

Bước 3: Đánh giá nhu cầu xử lý thông số đo lường

Thiết kế nguyên bản của dòng máy này chỉ đọc được các tín hiệu trạng thái đóng và mở. Hãy đối chiếu với quy trình sản xuất xem máy móc có cần đo đạc nhiệt độ lò sấy, giám sát áp suất bồn chứa hay điều tiết lưu lượng dòng chảy hay không. Nếu có, bạn cần lên kế hoạch đặt mua thêm các bo mạch xử lý tín hiệu tương tự loại nhỏ để gắn trực tiếp lên bề mặt thân máy. Tương tự, nếu thiết kế yêu cầu tủ điện phải gửi dữ liệu lên phần mềm giám sát nhà máy, việc mua thêm bo mạch truyền thông chuẩn RS-485 là hạng mục không thể bỏ qua.

Bước 4: Kiểm tra điện áp hạ tầng khu vực lắp ráp

Cuối cùng, hãy xác nhận lại hạ tầng điện năng tại vị trí đặt máy. Đại đa số các nhà máy đều dùng điện xoay chiều, rất thuận lợi để dùng các mã máy tiêu chuẩn. Nhưng nếu bạn lắp ráp tủ điện cho một hệ thống bơm tưới tự động dùng năng lượng mặt trời ngoài đồng ruộng, hoặc tủ điện đặt trên phương tiện di chuyển trong kho hàng logistic, bạn phải chủ động tìm mua mã máy đặc thù sử dụng điện áp 24V để tương thích với hệ thống bình ắc quy.

Xem thêm: Ứng dụng của PLC Mitsubishi FX3S trong sản xuất công nghiệp

Mua PLC Mitsubishi FX3S uy tín chính hãng ở đâu?

Để đảm bảo hệ thống vận hành êm ái qua nhiều năm và bảo vệ uy tín thương hiệu của doanh nghiệp chế tạo máy, việc lựa chọn một nhà cung ứng vật tư đáng tin cậy là ưu tiên hàng đầu. CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG MTEE là đơn vị chuyên phân phối các thiết bị tự động hóa và vật tư đóng cắt Mitsubishi Electric chính hãng tại thị trường Việt Nam.

Đồng hành cùng MTEE, các nhà thầu thi công luôn nhận được những giá trị vững chắc:

1. Cam kết chất lượng hàng chuẩn hãng: MTEE tuyệt đối nói không với hàng trôi nổi hay hàng qua sử dụng. Mọi thiết bị khối xử lý FX3S xuất kho đều là hàng mới nguyên hộp, nguyên tem niêm phong từ nhà sản xuất. Sản phẩm được bàn giao kèm theo đầy đủ hồ sơ nhập khẩu minh bạch, chứng nhận xuất xứ hàng hóa và chứng nhận chất lượng, đáp ứng các tiêu chuẩn kiểm định gắt gao nhất.
2. Năng lực cung ứng hàng hóa vượt trội: Chúng tôi hiểu rõ những thiệt hại khi nhà xưởng phải ngừng việc để chờ linh kiện. Kho hàng của MTEE luôn duy trì sẵn số lượng lớn đầy đủ các mức cấu hình từ 10 điểm đến 30 điểm kết nối, cùng toàn bộ các bo mạch phụ trợ. Khách hàng sẽ được hỗ trợ giao hàng nhanh chóng nhất để đẩy nhanh tiến độ dự án.
3. Chính sách hậu mãi và trợ giá tối ưu: MTEE mang đến những mức chiết khấu cực kỳ cạnh tranh cho các đối tác chuyên gia công máy móc và lắp ráp tủ điện định kỳ. Cùng với đó, chúng tôi thực hiện quy trình tiếp nhận bảo hành chuẩn mực theo đúng quy định của hãng, hỗ trợ kiểm tra linh kiện nhanh chóng để bảo vệ tốt nhất dây chuyền sản xuất của bạn.

Lời kết

Việc tính toán và lựa chọn đúng mã sản phẩm PLC Mitsubishi FX3S cho tủ điện công nghiệp là một quyết định mang lại hiệu quả kinh tế rất cao. Bằng cách loại bỏ những chức năng mở rộng không cần thiết, thiết bị này dồn toàn bộ sức mạnh vào sự ổn định của vi kiến trúc cốt lõi, mang lại một nền tảng vận hành bền bỉ và tốc độ phản hồi vô cùng chuẩn xác cho các hệ thống máy móc độc lập.

---
