Tổng quan về PLC Mitsubishi FX3S chi tiết nhất

Trong lĩnh vực chế tạo máy và lắp ráp tủ bảng điện, không phải dự án nào cũng đòi hỏi những hệ thống xử lý dữ liệu khổng lồ hay cấu trúc mạng lưới phức tạp. Đối với các cỗ máy hoạt động độc lập, dây chuyền sản xuất quy mô nhỏ hoặc các ứng dụng dân dụng cải tiến, việc sử dụng một khối điều khiển quá lớn sẽ gây lãng phí ngân sách và chiếm dụng diện tích không cần thiết. Thấu hiểu nhu cầu về một giải pháp tinh gọn nhưng vẫn đảm bảo độ tin cậy công nghiệp, Mitsubishi Electric đã phát triển dòng sản phẩm PLC Mitsubishi FX3S thuộc dãi sản phẩm của PLC Mitsubishi.

Được thiết kế để kế thừa và thay thế hoàn toàn dòng vi điều khiển FX1S đã cũ, FX3S là đại diện tiêu biểu cho phân khúc thiết bị lập trình vi mô. Điểm đặc trưng nhất của dòng máy này là cấu trúc thiết kế đóng kín. Thiết bị cung cấp một số lượng chân đấu nối tín hiệu cố định ngay trên bo mạch chủ và không hỗ trợ lắp ghép thêm các khối mô đun mở rộng ở hai bên hông. Sự tinh giản này giúp thiết bị có kích thước vô cùng nhỏ gọn, dễ dàng bố trí vào những không gian vỏ tủ chật hẹp nhất. Dù bị giới hạn về khả năng mở rộng vật lý, FX3S vẫn mang trong mình sức mạnh vi xử lý của thế hệ MELSEC thứ ba, mang lại khả năng thực thi thuật toán nhanh chóng và bền bỉ, đáp ứng trọn vẹn yêu cầu tự động hóa cơ bản của các doanh nghiệp.

Các thông số kỹ thuật nổi bật của PLC Mitsubishi FX3S

Để đánh giá đúng năng lực của một khối vi xử lý cỡ nhỏ, chúng ta cần nhìn vào những thông số nền tảng mà nhà sản xuất đã trang bị. FX3S sở hữu những thông số kỹ thuật vô cùng ấn tượng trong tầm giá.

Tốc độ thực thi thuật toán chuẩn công nghiệp

Hệ thống vi mạch của thiết bị cho phép xử lý các tập lệnh logic cơ bản chỉ trong 0.21 micro giây. Tốc độ làm việc nhanh bén này giúp hệ thống liên tục cập nhật sự thay đổi trạng thái từ các cảm biến quang học hay công tắc hành trình, đảm bảo xi lanh khí nén hay động cơ điện phản ứng đúng thời điểm. Tốc độ này hoàn toàn triệt tiêu hiện tượng chạy trễ nhịp thường gặp ở các mạch rơ le thời gian truyền thống.

Dung lượng lưu trữ dữ liệu an toàn

Thiết bị được trang bị bộ nhớ nội bộ với không gian lưu trữ 4000 bước lệnh. Đây là mức dung lượng vừa vặn cho các bài toán điều khiển máy móc độc lập. Đặc biệt, bộ nhớ này sử dụng công nghệ EEPROM không bay hơi. Thuật toán điều khiển của người thiết kế sẽ được lưu giữ vĩnh viễn bên trong thiết bị mà không cần phụ thuộc vào nguồn pin dự phòng, đảm bảo chương trình không bao giờ bị xóa nhòa dù cỗ máy bị ngắt điện cất trong kho nhiều tháng liền.

Cổng giao tiếp lập trình hiện đại

Nhằm mang lại sự tiện dụng tối đa cho đội ngũ kỹ thuật thi công, mặt trước của lớp vỏ nhựa được bố trí sẵn một cổng kết nối chuẩn USB mini-B. Người dùng có thể sử dụng các sợi cáp USB thông dụng trên thị trường để kết nối thiết bị với máy tính cá nhân. Tính năng này giúp thao tác nạp mã lệnh, tải dữ liệu hay chẩn đoán lỗi hệ thống diễn ra cực kỳ nhanh chóng mà không cần tìm mua các loại cáp chuyển đổi chuyên dụng đắt tiền.

Khả năng phát xung định vị tọa độ

Dù là dòng thiết bị phổ thông, phần cứng ngõ ra của FX3S vẫn hỗ trợ tính năng đếm xung đầu vào và phát xung điều khiển vị trí ở tần số 100 kHz. Thiết bị cho phép cấp dải xung độc lập để điều khiển tối đa 2 trục chuyển động. Khả năng này cực kỳ hữu ích khi bạn cần lắp ráp các cơ cấu chạy bằng động cơ bước hoặc động cơ Servo trong các loại máy cắt theo chiều dài hay máy cấp phôi tự động.

Khe cắm bo mạch mở rộng cục bộ

Vì không thể gắn thêm mô đun bên hông máy, nhà sản xuất đã thiết kế một khe cắm ẩn ngay phía dưới lớp nắp đậy mặt trước. Kỹ sư có thể mua thêm các bo mạch phụ trợ mỏng nhẹ cắm trực tiếp vào khe này để bổ sung năng lực đọc tín hiệu đo lường điện áp, nhiệt độ hoặc thêm cổng truyền thông nối tiếp RS-485. Phương pháp nâng cấp này giúp gia tăng chức năng cho tủ điện mà không làm thay đổi chiều rộng ban đầu của khối thiết bị.

Các mã sản phẩm PLC Mitsubishi FX3S được sử dụng phổ biến hiện nay

Dải sản phẩm này được phân loại dựa trên tổng số lượng điểm đấu nối tín hiệu và đặc tính linh kiện đóng cắt. Hậu tố MR biểu thị ngõ ra dùng rơ le cơ khí chịu dòng tải lớn. Hậu tố MT biểu thị ngõ ra dùng bóng bán dẫn tốc độ cao chịu dòng tải nhỏ.

PLC Mitsubishi FX3S-10MR

Đây là cấu hình vi mô nhất trong toàn bộ hệ sinh thái thiết bị điều khiển của Mitsubishi, sinh ra để tối ưu hóa không gian cho các tủ điện cực nhỏ.

• Chi tiết cấu hình: Cung cấp tổng cộng 10 chân tín hiệu, bao gồm 6 ngõ nhận tín hiệu và 4 ngõ xuất tín hiệu rơ le.
• Đặc tính: Các tiếp điểm rơ le cho phép đóng ngắt điện lưới xoay chiều 220V với dòng điện lên đến 2A. Thiết bị có khả năng cách ly điện áp rất tốt, miễn nhiễm với các xung nhiễu điện từ.
• Ứng dụng: FX3S-10MR thay thế hoàn hảo cho các mạch điện dùng nhiều rơ le trung gian chằng chịt. Thiết bị thường xuyên được dùng để điều khiển cụm mô tơ cửa trượt tự động, hệ thống bơm nước tăng áp gia đình hoặc các cụm đèn cảnh báo giao thông nội bộ.

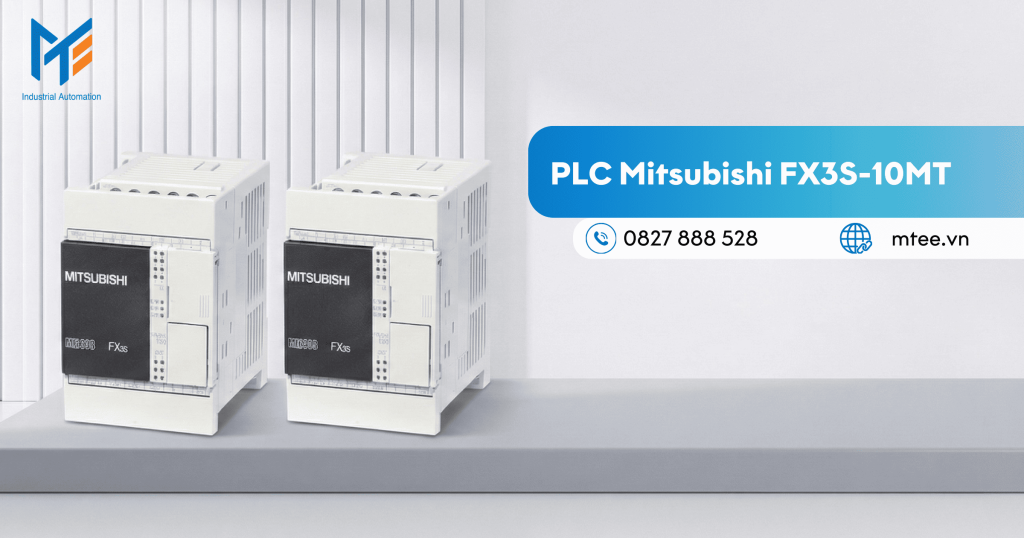

PLC Mitsubishi FX3S-10MT

Tương đương về số lượng chân kết nối với phiên bản trên nhưng thay đổi hoàn toàn cơ cấu đóng cắt để phục vụ mục đích truyền động.

• Chi tiết cấu hình: Bao gồm 6 ngõ nhận tín hiệu và 4 ngõ xuất tín hiệu bán dẫn.
• Đặc tính: Ngõ ra bán dẫn loại bỏ hiện tượng mài mòn cơ học, giúp thiết bị xuất tín hiệu nhấp nháy với tần số cực cao mà không sinh ra tia lửa điện.
• Ứng dụng: FX3S-10MT sử dụng cho các hệ thống máy cấp màng bọc nilon đơn giản, nơi chỉ cần một động cơ bước kéo màng và vài cảm biến quang học nhận diện sản phẩm.

PLC Mitsubishi FX3S-14MR

• Chi tiết cấu hình: Tích hợp 8 chân nhận tín hiệu và 6 chân xuất tín hiệu rơ le.
• Đặc tính: Lượng ngõ vào tăng lên giúp hệ thống thu thập thêm các tín hiệu an toàn như nút dừng khẩn cấp hay công tắc giới hạn hành trình chống va đập. Ngõ ra rơ le độc lập giúp phân phối điện áp luân phiên cho nhiều cuộn hút van khí nén khác nhau.
• Ứng dụng: FX3S-14MR quen thuộc trong các máy đóng đai thùng hàng carton, hệ thống buồng sấy nông sản quy mô nhỏ, hoặc các cơ cấu kẹp giữ phôi tự động trong xưởng mộc.

PLC Mitsubishi FX3S-14MT

Kết hợp sức mạnh phát xung định vị với số lượng cổng đấu nối vừa đủ cho các trạm gia công cơ khí nhỏ.

• Chi tiết cấu hình: Cung cấp 8 chân nhận tín hiệu và 6 chân xuất tín hiệu bán dẫn.
• Đặc tính: Tận dụng tối đa hai kênh phát xung tốc độ cao 100 kHz, thiết bị kiểm soát chính xác vị trí và vận tốc của các cơ cấu bàn trượt tịnh tiến theo hai trục X và Y.
• Ứng dụng: FX3S-14MT không thể thiếu trong các cụm máy hàn điểm tự động, máy đột dập lỗ trên linh kiện điện tử hoặc các bộ gá xoay phôi định kỳ.

PLC Mitsubishi FX3S-20MR

Sự nâng cấp cấu hình lên mức tầm trung, tạo không gian thiết kế thoải mái hơn cho người thiết kế tủ bảng điện.

• Chi tiết cấu hình: Tích hợp 12 điểm nhận tín hiệu và 8 điểm xuất lệnh rơ le.
• Đặc tính: Với tổng cộng 20 chân tín hiệu, khối máy này quản lý được một tổ hợp cơ khí gồm nhiều cụm động cơ và một mạng lưới cảm biến vật cản. Bo mạch nguồn được thiết kế để duy trì dòng điện ổn định khi toàn bộ 8 ngõ ra rơ le cùng đóng mạch.
• Ứng dụng: FX3S-20MR xuất hiện nhiều trong các cối trộn bê tông mini, hệ thống lọc nước tuần hoàn bể bơi, hoặc máy thu gom và cuốn cuộn dây cáp tự động.

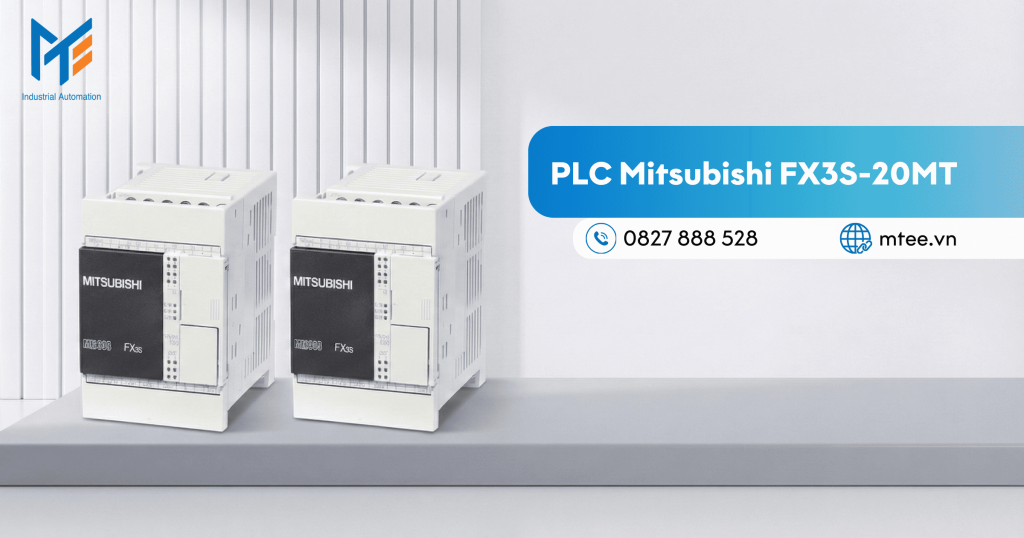

PLC Mitsubishi FX3S-20MT

Giải pháp đáng tin cậy cho các thiết kế tự động hóa yêu cầu tốc độ phản ứng nhanh và số lượng cảm biến đầu vào ở mức vừa phải.

• Chi tiết cấu hình: Bao gồm 12 ngõ vào và 8 ngõ ra bóng bán dẫn.
• Đặc tính: Hệ thống ngõ ra bán dẫn cung cấp khả năng điều khiển các trục Servo, đồng thời dư dả số chân để xuất tín hiệu băm xung điều chỉnh nhiệt độ thanh gia nhiệt.
• Ứng dụng: FX3S-20MT Cực kỳ phổ biến trong máy đóng gói định lượng dạng bột, hệ thống chiết rót cốc nhựa liên tục, nơi quy trình yêu cầu ép màng nilon và cắt dập với sai số cực thấp.

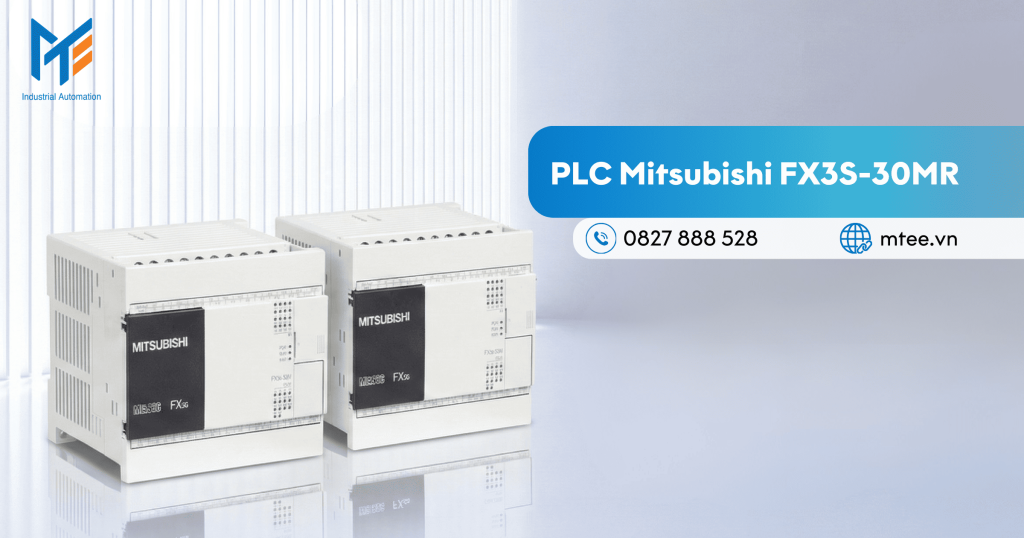

PLC Mitsubishi FX3S-30MR

Phiên bản có dung lượng kết nối khổng lồ nhất trong toàn bộ gia đình FX3S, mang sức mạnh quản lý tương đương hệ thống máy móc tầm trung.

• Chi tiết cấu hình: Sở hữu 16 chân nhận tín hiệu và 14 chân xuất tín hiệu rơ le.
• Đặc tính: Việc tích hợp 30 chân tín hiệu vào một lớp vỏ liền khối giúp tối ưu hóa không gian máng cáp. 14 ngõ ra rơ le chịu tải tốt cho phép kỹ sư điều phối trực tiếp một dàn van điện từ đa hướng mà không cần tốn chi phí cho các linh kiện cách ly trung gian.
• Ứng dụng: FX3S-30MR được sử dụng cho máy đùn ép vật liệu nhựa, hệ thống thang nâng hàng hóa nhiều tầng, hoặc cụm tủ điện điều khiển quạt hút và bơm tăng áp sinh hoạt trong các tòa nhà.

PLC Mitsubishi FX3S-30MT

Sức mạnh định vị tối đa của dòng vi điều khiển cỡ nhỏ, giải quyết trọn vẹn các dây chuyền lắp ráp liên hoàn.

• Chi tiết cấu hình: Gồm 16 ngõ vào và 14 ngõ ra dạng bán dẫn tốc độ cao.
• Đặc tính: Lượng cổng đấu nối dồi dào kết hợp cùng tốc độ phát xung nhanh giúp cấu hình này thay thế hoàn toàn cho các bo mạch định vị chuyên biệt đắt tiền. Kỹ sư có thể điều khiển nhiều động cơ cùng lúc trong khi vẫn kiểm soát được hệ thống đèn còi cảnh báo.
• Ứng dụng: FX3S-30MT được sử dụng cho máy in lụa tự động nhiều trạm, dây chuyền kiểm tra ngoại quan bằng camera và gạt sản phẩm lỗi tốc độ cao.

Các ứng dụng thực tế của PLC Mitsubishi FX3S trong công nghiệp hiện nay

Nhờ chi phí đầu tư vô cùng hợp lý và độ ổn định đáng nể, thiết bị này đã nhanh chóng phủ sóng rộng rãi tại các xưởng gia công và chế biến trên khắp cả nước.

Hệ thống bãi đỗ xe luân phiên và thang nâng hàng hóa

Để giải quyết bài toán di chuyển không gian chật hẹp, các cơ cấu thang nâng hàng thường sử dụng khối cấu hình 30MR để điều khiển hệ thống động cơ kéo cáp. Các ngõ vào sẽ đọc trạng thái từ công tắc giới hạn tầng, cảm biến báo quá tải trọng lượng và nút nhấn gọi tầng của người dùng. Thuật toán bên trong sẽ phân tích lệnh gọi và điều phối động cơ di chuyển lồng nâng lên xuống đúng vị trí, đồng thời điều khiển hệ thống chốt an toàn cơ khí ở cửa các tầng để đảm bảo an toàn tuyệt đối.

Tủ điện trong ngành công nghiệp chế biến gỗ

Các cỗ máy cưa bàn trượt, máy dán cạnh ván công nghiệp tại các xưởng mộc thường tận dụng thiết bị này để nhận diện hành trình tấm ván đi qua cảm biến quang học. Dựa vào đó, khối điều khiển sẽ xuất lệnh cho các cụm xi lanh khí nén kẹp chặt phôi gỗ hoặc đẩy lưỡi cưa tịnh tiến. Lớp vỏ chịu va đập và cấu trúc chống rung động tốt giúp thiết bị làm việc bền bỉ trong môi trường mùn cưa và độ rung cơ học lớn.

Dây chuyền thực phẩm và đóng gói đồ uống

Trong quy trình làm bánh kẹo, cụm máy đóng gói màng co hay máy chiết rót định lượng dung tích nhỏ rất ưa chuộng các cấu hình ngõ ra bán dẫn. Tốc độ xử lý tập lệnh cực nhanh giúp máy đọc chính xác vạch màu in trên cuộn màng nilon, đồng bộ hóa tốc độ dao cắt nhiệt với tốc độ cấp phôi, giúp mối hàn bao bì luôn sắc nét, không bị lệch nhịp gây rách màng hay hở khí.

Hệ thống tưới tiêu và nông nghiệp thông minh

FX3S đang dần thay thế hoàn toàn các bộ định thời gian cơ học cũ kỹ trong các trang trại thủy canh hay nhà màng trồng dưa lưới. Bằng việc kết nối thêm bo mạch đọc tín hiệu đo lường nhiệt độ và độ ẩm, thiết bị tự động phân tích vi khí hậu nhà màng. Từ đó, hệ thống xuất lệnh mở cụm van tưới nhỏ giọt theo một chu kỳ định sẵn, hoặc kích hoạt máy bơm phun sương làm mát khi nhiệt độ môi trường lên quá cao.

Xem thêm: Ứng dụng của PLC Mitsubishi FX3S trong sản xuất công nghiệp

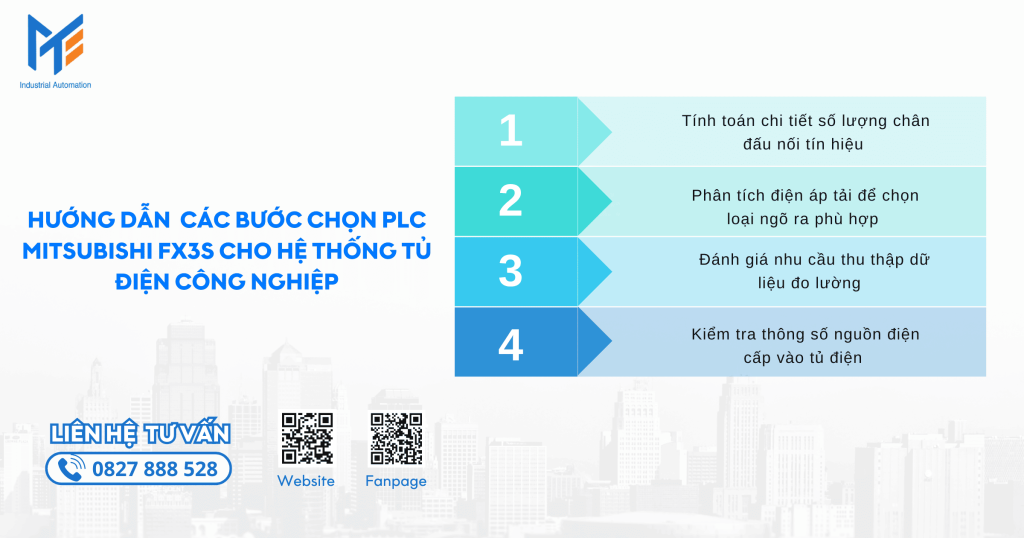

Hướng dẫn chọn PLC Mitsubishi FX3S cho hệ thống tủ điện công nghiệp

Vì thiết kế đặc thù không hỗ trợ gắn thêm mô đun mở rộng điểm tín hiệu, việc xác định chính xác mã cấu hình ngay từ khâu thiết kế là bước đi bắt buộc. Hãy thực hiện theo các bước tư vấn kỹ thuật chuyên môn dưới đây.

Bước 1: Tính toán chi tiết số lượng chân đấu nối tín hiệu

Nguyên tắc quan trọng nhất đối với dòng máy khối đóng kín là bạn phải đếm chính xác số lượng thiết bị ngoại vi. Thống kê toàn bộ công tắc hành trình, phao báo mức, nút bấm điều khiển để tính tổng ngõ vào. Tương tự, cộng tổng số khởi động từ, van khí nén, đèn báo hiệu để ra số ngõ ra. Bạn bắt buộc phải mua dư số lượng chân so với thực tế tính toán từ 20 đến 30 phần trăm. Ví dụ tổng tín hiệu yêu cầu là 18 chân, bạn không được dùng mã 20 điểm mà phải nâng cấp lên mua thẳng mã cấu hình 30 điểm. Lượng chân dư này dùng để dự phòng cho các cảm biến hỏng hóc cần chuyển chân đấu nối hoặc nâng cấp máy sau này.

Bước 2: Phân tích điện áp tải để chọn loại ngõ ra phù hợp

• Nếu máy móc của bạn sử dụng điện áp 220V xoay chiều trực tiếp cho van điện từ, đóng ngắt cụm máy bơm bằng khởi động từ, hoặc tần số bật tắt các cơ cấu cơ khí diễn ra chậm rãi, cấu hình ngõ ra rơ le cơ khí là phương án tối ưu, chịu dòng tải tốt và dễ dàng đi dây.
• Trong trường hợp thiết kế cơ khí có sử dụng động cơ bước, động cơ Servo định vị bằng dải xung tốc độ cao, hoặc bạn cần băm xung điện áp để điều chỉnh vòng nhiệt buồng sấy, bạn tuyệt đối không được dùng ngõ ra rơ le mà phải chuyển sang sử dụng cấu hình ngõ ra bán dẫn để tránh làm nổ tiếp điểm cơ học.

Bước 3: Đánh giá nhu cầu thu thập dữ liệu đo lường

Dù không có mô đun mở rộng gắn hông, bạn vẫn có thể đọc tín hiệu từ các cảm biến đo áp suất, đo lưu lượng không khí thông qua các bo mạch mỏng nhẹ gắn trên bề mặt máy. Hãy kiểm tra xem dự án có cần tín hiệu điện áp hay dòng điện tuyến tính hay không để dự toán mua kèm các bo mạch lắp tích hợp trực tiếp lên phần nắp trên của thiết bị, giúp tủ điện gọn gàng tuyệt đối.

Bước 4: Kiểm tra thông số nguồn điện cấp vào tủ điện

Phần lớn các thiết bị trên thị trường được trang bị bộ chuyển mạch nội bộ dùng điện lưới xoay chiều từ 100V đến 240V. Tuy nhiên, nếu vỏ tủ điện của bạn được thiết kế để đặt trên các phương tiện di chuyển cơ động, khu vực chỉ có nguồn điện mặt trời hoặc môi trường bắt buộc dùng điện an toàn chống giật, bạn phải liên hệ nhà cung cấp để đặt hàng các mã sản phẩm đặc thù dùng nguồn một chiều 24V.

Xem thêm: Hướng dẫn chọn PLC Mitsubishi FX3S cho tủ điện sản xuất công nghiệp

Mua PLC Mitsubishi FX3S uy tín chính hãng ở đâu?

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG MTEE khẳng định vị thế là nhà cung cấp vật tư và phân phối các thiết bị tự động hóa Mitsubishi Electric chính hãng hàng đầu tại Việt Nam.

Cam kết chất lượng và dịch vụ vượt trội từ MTEE:

1. Tuyệt đối cung cấp thiết bị chính hãng: MTEE cam kết mọi thiết bị khối xử lý cung cấp ra thị trường đều là hàng mới nguyên niêm phong bao bì từ nhà sản xuất. Sản phẩm đi kèm đầy đủ hồ sơ pháp lý, chứng nhận xuất xứ CO và chứng nhận chất lượng CQ, đáp ứng hoàn hảo tiêu chí của các hội đồng nghiệm thu vật tư khắt khe nhất.
2. Sẵn sàng kho bãi quy mô lớn: Nhằm đáp ứng nhanh chóng nhu cầu bảo trì thay thế hỏa tốc và phục vụ sản xuất máy mới, kho hàng của MTEE luôn duy trì số lượng lớn toàn bộ các cấu hình từ nhỏ nhất 10 điểm đến 30 điểm, cùng các loại cáp lập trình chuyên dụng. Khách hàng sẽ loại bỏ được hoàn toàn rủi ro chậm tiến độ do thiếu hụt vật tư.
3. Chính sách giá và bảo hành minh bạch: MTEE thiết lập mức giá chiết khấu dự án cực kỳ cạnh tranh cho các đối tác làm tủ điện định kỳ, nhà chế tạo máy và xưởng gia công tự động hóa. Cùng với đó, chúng tôi áp dụng quy trình bảo hành chính hãng chuẩn mực, quy định đổi trả và kiểm tra thiết bị linh hoạt nhằm bảo vệ quyền lợi tối đa cho người sử dụng.

Lời kết

Việc ứng dụng khối vi điều khiển PLC Mitsubishi FX3S là lời khẳng định cho một phương pháp thiết kế máy móc thông minh, hiệu quả và tối ưu hóa chi phí. Bằng việc cắt giảm những tính năng mở rộng vật lý không cần thiết, thiết bị này dồn toàn bộ sức mạnh vào sự ổn định của vi kiến trúc cốt lõi, mang lại tốc độ phản hồi nhanh chóng và một hệ thống điều khiển vận hành bền bỉ không hỏng hóc trong nhiều năm liên tục.

---
