Hướng dẫn chọn RCCB Mitsubishi trong hệ thống tủ điện công nghiệp

Trong thiết kế và vận hành hệ thống điện công nghiệp, an toàn điện là hạng mục không được phép thỏa hiệp. Nếu như Aptomat (MCB/MCCB) bảo vệ dây dẫn và thiết bị khỏi quá tải hay ngắn mạch, thì RCCB (Aptomat chống rò) là chốt chặn cuối cùng bảo vệ con người khỏi tai nạn điện giật và nhà xưởng khỏi nguy cơ hỏa hoạn do rò rỉ điện năng.

Tuy nhiên, việc lựa chọn RCCB trong môi trường công nghiệp phức tạp hơn rất nhiều so với dân dụng. Sự hiện diện của các thiết bị biến tần, động cơ công suất lớn và hệ thống cáp điện kéo dài tạo ra các dòng rò tự nhiên và sóng hài, dễ dẫn đến hiện tượng RCCB tác động sai (nuisance tripping), gây gián đoạn sản xuất. Bài viết này sẽ cung cấp một quy trình kỹ thuật chuẩn xác, đi sâu vào các thông số và phương pháp tính toán để giúp kỹ sư lựa chọn đúng thiết bị RCCB Mitsubishi cho hệ thống tủ điện công nghiệp.

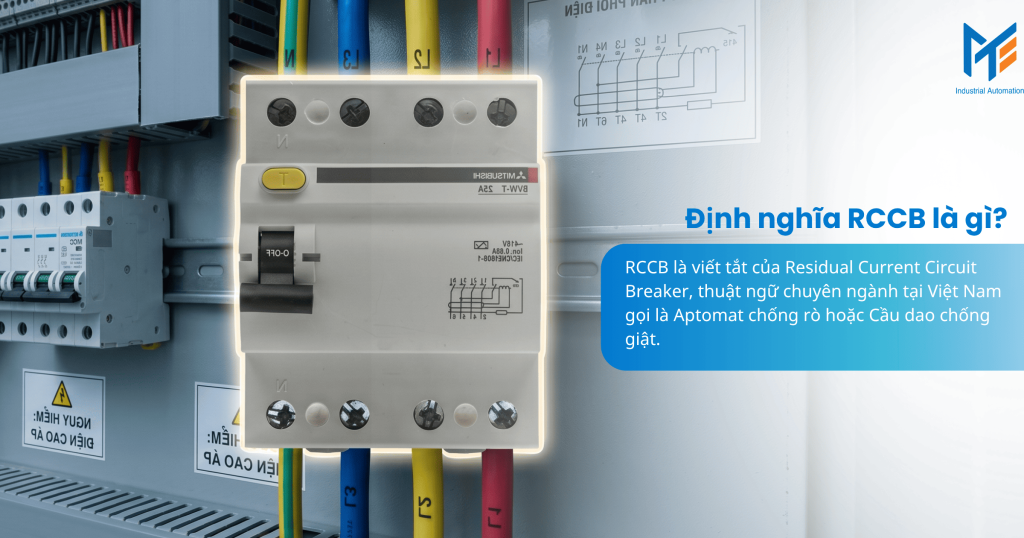

Định nghĩa RCCB là gì?

RCCB là viết tắt của Residual Current Circuit Breaker, thuật ngữ chuyên ngành tại Việt Nam gọi là Aptomat chống rò hoặc Cầu dao chống giật.

Về mặt nguyên lý, RCCB là một thiết bị đóng cắt hoạt động dựa trên nguyên tắc so sánh dòng điện đi và dòng điện về. Nó sử dụng một biến dòng thứ tự không để giám sát tổng đại số vector dòng điện trong mạch I_sum = I_L + I_N.

• Trong điều kiện lý tưởng, tổng này bằng 0.
• Khi có sự cố rò điện (dòng điện đi xuống đất qua vỏ máy hoặc qua người), tổng này khác 0. Khi sự chênh lệch (dòng rò) vượt quá ngưỡng cài đặt I_Δn, RCCB sẽ ngắt mạch.

Kỹ sư cần phân biệt rõ RCCB với các thiết bị khác để tránh nhầm lẫn trong thiết kế:

1. RCCB: Chỉ chống rò. Không bảo vệ quá tải hay ngắn mạch. Bắt buộc phải lắp nối tiếp với MCB/MCCB.
2. RCBO: Chống rò + Quá tải + Ngắn mạch (Tích hợp 3 trong 1).
3. ELCB: Thường ám chỉ thiết bị chống rò dạng khối (Block type), cấu tạo tương tự RCBO nhưng kích thước lớn hơn.

Dòng sản phẩm Mitsubishi BVW-T là đại diện tiêu biểu cho RCCB, tập trung vào độ chính xác cao của chức năng phát hiện dòng rò.

Xem thêm: RCCB là gì? Tổng quan về RCCB Mitsubishi chi tiết nhất

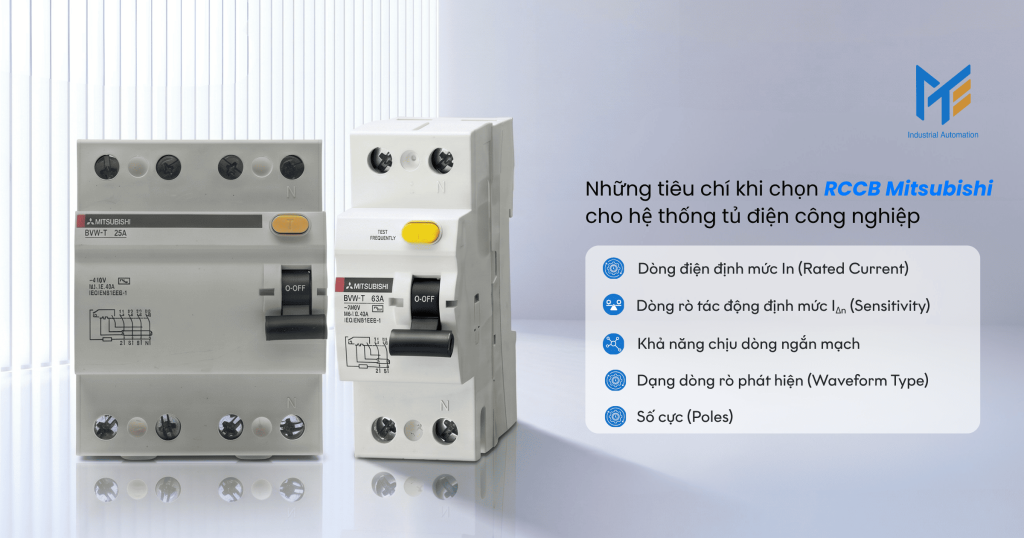

Những tiêu chí khi chọn RCCB Mitsubishi cho hệ thống tủ điện công nghiệp

Để thiết bị hoạt động tin cậy, không bị hư hỏng do quá tải và không nhảy sai, quá trình lựa chọn phải thỏa mãn 5 tiêu chí kỹ thuật sau:

1. Dòng điện định mức In (Rated Current)

Đây là thông số dễ gây nhầm lẫn nhất. Dòng điện định mức của RCCB là dòng điện mà tiếp điểm của nó có thể chịu đựng liên tục mà không bị nóng chảy hay hư hại. Nó không phải là dòng điện tác động ngắt mạch.

• Nguyên tắc bắt buộc: RCCB phải có khả năng chịu tải lớn hơn hoặc bằng thiết bị bảo vệ quá tải phía trước nó.
• In_RCCB ≥ In_MCB

2. Dòng rò tác động định mức I_Δn (Sensitivity)

Tiêu chí này quyết định mục đích bảo vệ của RCCB:

• 30mA: Bảo vệ con người (Human Protection). Ngưỡng này đảm bảo ngắt điện trước khi dòng điện gây rung tâm thất dẫn đến tử vong. Bắt buộc dùng cho mạch ổ cắm, mạch máy cầm tay.
• 100mA / 300mA: Bảo vệ chống hỏa hoạn (Fire Protection). Dùng để phát hiện dòng rò lớn sinh nhiệt gây cháy, thường lắp ở tủ tổng hoặc tủ phân phối chiếu sáng.

3. Khả năng chịu dòng ngắn mạch (Short-circuit Condition)

Mặc dù RCCB không cắt ngắn mạch, nó phải chịu được dòng ngắn mạch đi qua nó trong khoảng thời gian chờ MCB cắt mà không bị nổ.

• Thông số liên quan: I_nc (Rated conditional short-circuit current).
• Tiêu chí: Chọn RCCB có Inc tương đương với Icu của MCB lắp cùng (thường là 4.5kA, 6kA hoặc 10kA).

4. Dạng dòng rò phát hiện (Waveform Type)

• Type AC: Chỉ phát hiện dòng rò xoay chiều. Đây là loại Mitsubishi BVW-T tiêu chuẩn, phù hợp cho chiếu sáng, ổ cắm thông thường, động cơ chạy trực tiếp.
• Type A: Phát hiện thêm dòng rò xung DC (Pulsating DC). Cần thiết cho các mạch có bộ chỉnh lưu, nguồn Switching.
• Type B: Phát hiện dòng rò DC trơn. Cần cho biến tần, thang máy, sạc xe điện.

5. Số cực (Poles)

• 2P: Dùng cho lưới 1 pha (1 pha + trung tính).
• 4P: Dùng cho lưới 3 pha (3 pha + trung tính).
• Lưu ý: Với RCCB 4P, dây trung tính là bắt buộc để mạch điều khiển nút Test hoạt động và đảm bảo nguyên lý vector.

Xem thêm: Ứng dụng của RCCB Mitsubishi trong hệ thống tủ điện công nghiệp

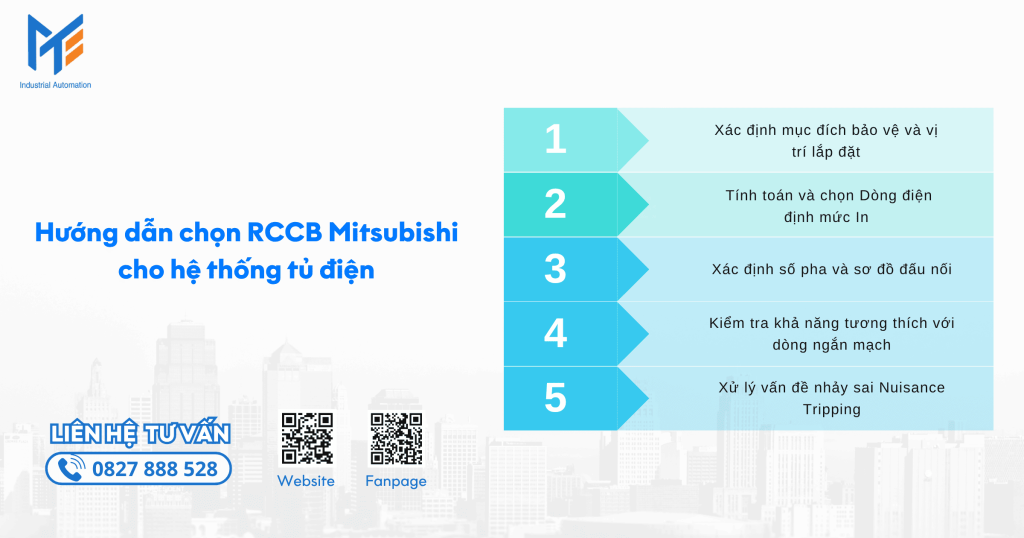

Hướng dẫn chọn RCCB Mitsubishi cho hệ thống tủ điện

Dưới đây là quy trình 5 bước chi tiết để kỹ sư lựa chọn mã sản phẩm RCCB Mitsubishi chính xác cho từng ứng dụng cụ thể.

Bước 1: Xác định mục đích bảo vệ và vị trí lắp đặt

Trước khi chọn thông số, phải trả lời câu hỏi: “RCCB này bảo vệ cái gì?”

• Trường hợp 1: Bảo vệ an toàn tính mạng (Direct Contact)
  • Ứng dụng: Ổ cắm di động, máy nước nóng, khu vực ẩm ướt, dụng cụ cầm tay.
  • Yêu cầu: Bắt buộc chọn độ nhạy 30mA.
• Trường hợp 2: Bảo vệ chống hỏa hoạn và giám sát cách điện (Indirect Contact)
  • Ứng dụng: Tủ phân phối tổng, hệ thống chiếu sáng kho bãi, thang máy.
  • Yêu cầu: Chọn độ nhạy 100mA hoặc 300mA. Nếu chọn 30mA ở đây, hệ thống sẽ nhảy liên tục do dòng rò tự nhiên của cáp điện dài.

Bước 2: Tính toán và chọn Dòng điện định mức In

Đây là bước quan trọng để đảm bảo tuổi thọ thiết bị.

• Quy tắc phối hợp: Luôn nhìn vào Aptomat bảo vệ quá tải (MCB/MCCB) nằm ngay phía trước hoặc phía sau RCCB.
• Công thức: In_RCCB ≥ In_MCB
• Ví dụ thực tế:
  • Bạn có một mạch ổ cắm được bảo vệ quá tải bởi MCB Mitsubishi BH-D6 20A.
  • Bạn cần chọn RCCB lắp nối tiếp.
  • Lựa chọn đúng: Chọn RCCB Mitsubishi BVW-T loại 25A, 32A hoặc 40A.
  • Lựa chọn sai: Chọn RCCB 16A (vì nghĩ tải thực tế chỉ 10A). Sai lầm này sẽ khiến RCCB bị cháy tiếp điểm khi tải tăng lên 20A (mức MCB vẫn cho phép chạy).
  • Khuyến nghị: Để an toàn và đồng bộ hóa kho vật tư, các nhà máy thường chọn luôn RCCB dòng định mức 40A hoặc 63A cho tất cả các mạch nhánh dưới 40A. Giá thành chênh lệch không nhiều nhưng độ bền cao hơn hẳn.

Bước 3: Xác định số pha và sơ đồ đấu nối

• Hệ thống 1 Pha 2 Dây (220V): Chọn RCCB 2P (1L + 1N).
  • Phải đấu đúng cực L và N theo ký hiệu trên thiết bị để đảm bảo ngắt đúng dây pha.
• Hệ thống 3 Pha 4 Dây (380V): Chọn RCCB 4P (3L + 1N).
  • Cảnh báo kỹ thuật: Tuyệt đối không dùng RCCB 3P (3 cực pha, không trung tính) cho các tải 1 pha đấu lệch. RCCB sẽ hiểu nhầm dòng điện chạy trên dây trung tính (bị bỏ qua không đấu qua RCCB) là dòng rò và sẽ nhảy ngay lập tức. Với RCCB 4P Mitsubishi, dây trung tính phải luôn được đấu nối qua cực N của thiết bị.

Bước 4: Kiểm tra khả năng tương thích với dòng ngắn mạch

Khi xảy ra ngắn mạch (chập dây L-N hoặc L-G), dòng điện có thể lên tới hàng nghìn Ampe. MCB sẽ cắt dòng này, nhưng dòng điện đó vẫn chạy qua RCCB trước khi mạch bị ngắt.

• Kiểm tra thông số Inc trên RCCB Mitsubishi.
• Đảm bảo MCB đi kèm có dòng cắt Icu không vượt quá khả năng chịu đựng của RCCB.
• Thông thường, các dòng RCCB dân dụng/công nghiệp nhẹ chịu được mức 6kA. Nếu lắp ở tủ điện công nghiệp có dòng ngắn mạch lớn (trên 10kA), cần lắp thêm cầu chì (Fuse) hoặc chọn dòng RCCB chuyên dụng (Heavy Duty) nếu có.

Bước 5: Xử lý vấn đề nhảy sai Nuisance Tripping

Trong công nghiệp, vấn đề đau đầu nhất là RCCB nhảy dù không có giật điện. Nguyên nhân thường do dòng rò điện dung tự nhiên.

Cách khắc phục khi chọn thiết bị:

1. Chia nhỏ lộ tuyến: Không dùng 1 RCCB 30mA bảo vệ cho quá nhiều máy tính hoặc quá nhiều biến tần. Mỗi thiết bị điện tử đều có dòng rò tự nhiên khoảng 1-3mA. Nếu gộp 20 máy tính vào 1 lộ, tổng dòng rò tự nhiên là 60mA -> RCCB 30mA sẽ nhảy ngay khi bật nguồn.
   • Giải pháp: Chia nhỏ mạch, mỗi RCCB chỉ bảo vệ 3-5 máy tính.
2. Sử dụng cho Biến tần (Inverter): Biến tần sinh ra nhiễu tần số cao. RCCB loại thường (Type AC) rất dễ nhảy sai.
   • Giải pháp: Nếu bắt buộc lắp chống rò cho biến tần, hãy chọn dòng rò 300mA thay vì 30mA (nếu quy định cho phép). Hoặc sử dụng RCCB loại chuyên dụng chống nhiễu (Harmonic Surge Proof) của Mitsubishi.

Ví dụ tổng hợp quy trình chọn:

Bài toán: Cấp nguồn cho một tủ điện thi công công trường gồm: 1 máy hàn (2 pha nóng), 1 máy cắt cầm tay (1 pha), hệ thống đèn chiếu sáng. Tổng dòng tải tính toán 35A. Nguồn cấp 3 pha 4 dây.

Giải pháp:

1. Mục đích: Bảo vệ con người (công trường nguy hiểm) -> Chọn độ nhạy 30mA.
2. Dòng định mức: MCB tổng bảo vệ là 40A -> Chọn RCCB có In ≥ 40A. Chọn loại 63A cho bền.
3. Số cực: Nguồn 3 pha 4 dây, có dùng tải 1 pha -> Chọn 4P.
4. Kết quả: Chọn RCCB Mitsubishi BVW-T 4P 63A 30mA.

Mua RCCB Mitsubishi uy tín chính hãng ở đâu?

An toàn điện là vấn đề sinh mạng. Việc sử dụng RCCB giả mạo, kém chất lượng là một hành động vô trách nhiệm có thể dẫn đến hậu quả pháp lý nghiêm trọng nếu xảy ra tai nạn lao động. Các thiết bị giả thường có mạch từ kém, dòng rò thực tế phải lên đến 100-200mA mới nhảy (dù nhãn ghi 30mA), không còn tác dụng bảo vệ con người.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) là địa chỉ tin cậy hàng đầu cho các nhà thầu cơ điện và quản lý nhà máy khi cần mua thiết bị đóng cắt Mitsubishi Electric.

Lý do chọn MTEE:

1. Cam kết 100% Chính hãng: Chúng tôi nói không với hàng giả, hàng nhái. Mọi sản phẩm RCCB bán ra đều kèm theo chứng nhận xuất xứ (CO) và chất lượng (CQ) hợp lệ, đảm bảo tiêu chuẩn nghiệm thu khắt khe nhất.
2. Kho hàng sẵn có: RCCB thường là thiết bị cần thay thế gấp hoặc bổ sung phút chót. MTEE duy trì tồn kho lớn các mã BVW-T 2P/4P, dòng 30mA/300mA để đáp ứng ngay lập tức.
3. Tư vấn kỹ thuật thực chiến: Chúng tôi không chỉ bán mã hàng. Đội ngũ kỹ sư MTEE sẽ hỏi rõ ứng dụng của bạn (dùng cho tải gì, môi trường nào) để tư vấn chọn loại RCCB phù hợp, giúp bạn tránh được sự cố “nhảy aptomat oan” gây dừng dây chuyền – điều mà các đơn vị thương mại thuần túy ít khi làm được.
4. Bảo hành tiêu chuẩn: Hỗ trợ bảo hành, kiểm tra kỹ thuật và đổi mới theo chính sách của hãng Mitsubishi Electric.

Lời kết

Việc chọn RCCB Mitsubishi cho hệ thống tủ điện công nghiệp không chỉ dừng lại ở việc chọn đúng dòng điện và số cực. Nó đòi hỏi kỹ sư phải hiểu rõ về bản chất dòng rò, nguyên lý phối hợp bảo vệ và các yếu tố gây nhiễu trong nhà máy. Một sự lựa chọn đúng đắn sẽ mang lại hai giá trị cốt lõi: Sự an toàn tuyệt đối cho người lao động và Sự ổn định liên tục cho dây chuyền sản xuất.

Hy vọng với hướng dẫn chi tiết trên, bạn đã có đủ cơ sở để đưa ra quyết định chính xác. Nếu cần hỗ trợ thêm về tính toán hoặc báo giá dự án, hãy liên hệ ngay với Mạnh Tùng (MTEE) để nhận được giải pháp tối ưu nhất.

---
