Ứng dụng của RCCB Mitsubishi trong hệ thống tủ điện công nghiệp

Trong môi trường sản xuất công nghiệp, an toàn điện (Electrical Safety) không chỉ là tuân thủ quy định pháp luật mà còn là yếu tố then chốt để đảm bảo tính liên tục của hoạt động sản xuất. Tai nạn điện giật không chỉ gây thiệt hại về con người mà còn dẫn đến việc dừng dây chuyền, điều tra sự cố và gián đoạn chuỗi cung ứng. Bên cạnh đó, các sự cố rò rỉ điện âm ỉ (leakage current) là nguyên nhân hàng đầu gây ra các vụ hỏa hoạn nhà xưởng, thiêu rụi hàng hóa và tài sản trị giá hàng tỷ đồng.

Để kiểm soát các rủi ro này, việc trang bị các thiết bị chống dòng rò (Residual Current Circuit Breaker – RCCB) là giải pháp kỹ thuật bắt buộc trong thiết kế cơ điện (M&E). Mitsubishi Electric, với dòng sản phẩm RCCB BVW-T Series chất lượng cao, đã và đang là sự lựa chọn ưu tiên tại các nhà máy công nghiệp. Bài viết này sẽ đi sâu phân tích nguyên lý hoạt động, ưu điểm kỹ thuật và các ứng dụng cụ thể của RCCB Mitsubishi trong hệ thống tủ điện công nghiệp.

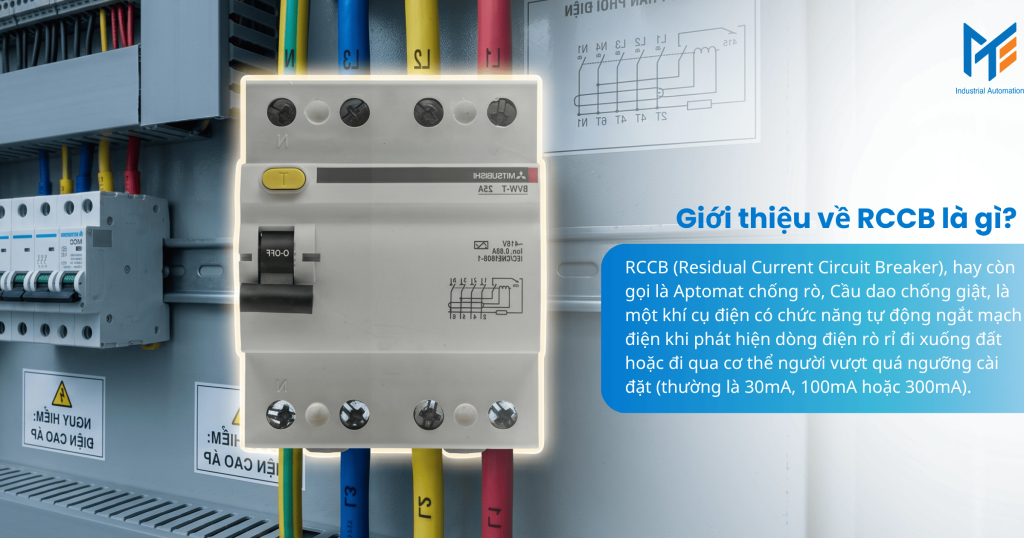

Giới thiệu về RCCB là gì?

Định nghĩa kỹ thuật

RCCB (Residual Current Circuit Breaker), hay còn gọi là Aptomat chống rò, Cầu dao chống giật, là một khí cụ điện có chức năng tự động ngắt mạch điện khi phát hiện dòng điện rò rỉ đi xuống đất hoặc đi qua cơ thể người vượt quá ngưỡng cài đặt (thường là 30mA, 100mA hoặc 300mA).

Phân biệt RCCB và RCBO/ELCB

Một điểm kỹ thuật quan trọng mà kỹ sư cần lưu ý: RCCB Mitsubishi dòng BVW-T là thiết bị chống rò đơn thuần. Nó không có chức năng bảo vệ quá tải hay ngắn mạch. Do đó, trong sơ đồ nguyên lý tủ điện, RCCB luôn phải được lắp nối tiếp với một Aptomat bảo vệ quá tải (MCB hoặc MCCB) để đảm bảo bảo vệ toàn diện cho mạch điện.

Xem thêm: RCCB là gì? Tổng quan về RCCB Mitsubishi chi tiết nhất

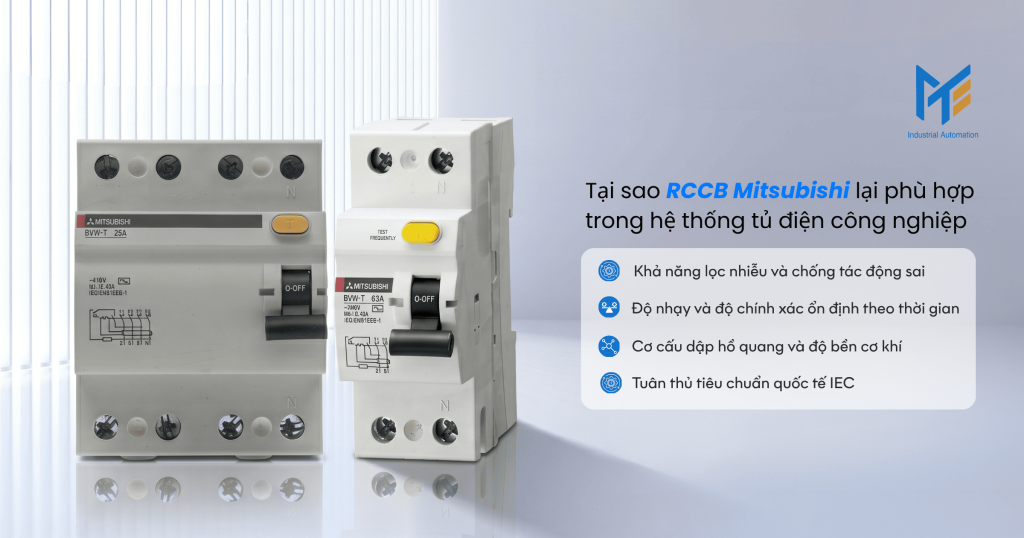

Tại sao RCCB Mitsubishi lại phù hợp trong hệ thống tủ điện công nghiệp

Môi trường công nghiệp khác xa với dân dụng. Sự hiện diện của các thiết bị điện tử công suất lớn, biến tần, động cơ servo và môi trường khắc nghiệt đòi hỏi RCCB phải có những đặc tính kỹ thuật vượt trội để tránh tình trạng “nhảy aptomat sai” (Nuisance Tripping).

Khả năng lọc nhiễu và chống tác động sai

Trong nhà máy, các thiết bị như biến tần (VFD), bộ nguồn switching (SMPS) thường sinh ra sóng hài (Harmonics) và dòng rò điện dung tự nhiên tần số cao đi xuống đất. Các loại RCCB thông thường giá rẻ sẽ nhận diện nhầm các dòng rò tự nhiên này là sự cố và ngắt mạch liên tục, gây dừng máy vô cớ.

RCCB Mitsubishi được trang bị bộ lọc thông thấp (Low-pass filter) và mạch từ tính chất lượng cao, giúp phân biệt rõ ràng giữa dòng rò sự cố (tần số 50Hz gây nguy hiểm) và dòng rò nhiễu tần số cao. Điều này đảm bảo hệ thống vận hành ổn định mà vẫn an toàn.

Độ nhạy và độ chính xác ổn định theo thời gian

Các thiết bị bảo vệ phải hoạt động chính xác sau nhiều năm lắp đặt. RCCB Mitsubishi sử dụng vật liệu lõi từ có độ từ thẩm cao và ổn định nhiệt. Dù nhiệt độ trong tủ điện có thể lên tới 50-60°C, ngưỡng tác động (ví dụ 30mA) vẫn được duy trì chính xác, không bị “trôi” thông số, đảm bảo ngắt mạch đúng lúc khi có tai nạn thực sự.

Cơ cấu dập hồ quang và độ bền cơ khí

Khi ngắt mạch dưới tải, hồ quang điện sẽ xuất hiện. RCCB Mitsubishi sở hữu buồng dập hồ quang hiệu quả và tiếp điểm hợp kim bạc – vonfram chịu được sự ăn mòn của tia lửa điện. Độ bền cơ khí cao giúp thiết bị chịu được các rung động trong môi trường nhà xưởng mà không bị lỏng các chi tiết bên trong.

Tuân thủ tiêu chuẩn quốc tế IEC

Dòng sản phẩm BVW-T tuân thủ nghiêm ngặt tiêu chuẩn IEC 61008-1. Điều này cực kỳ quan trọng đối với các nhà máy FDI hoặc các dự án yêu cầu chứng chỉ an toàn quốc tế để nghiệm thu phòng cháy chữa cháy và an toàn lao động.

Xem thêm: Hướng dẫn chọn RCCB Mitsubishi trong hệ thống tủ điện công nghiệp

Các ứng dụng của RCCB Mitsubishi trong hệ thống tủ điện công nghiệp

RCCB không được lắp đặt đại trà cho mọi thiết bị trong công nghiệp (ví dụ ít khi lắp cho động cơ chính vì dòng rò tự nhiên lớn), mà được lắp tại các vị trí rủi ro cao hoặc theo yêu cầu bảo vệ cụ thể.

Tủ điện cấp nguồn cho ổ cắm di động và thiết bị cầm tay

Đây là ứng dụng phổ biến và bắt buộc nhất theo quy chuẩn an toàn điện.

• Vị trí: Tủ điện phân phối khu vực (DB – Distribution Board) cấp nguồn cho các ổ cắm 1 pha và 3 pha dùng cho máy khoan, máy mài, máy cắt, máy hàn di động.
• Rủi ro: Các thiết bị cầm tay có dây dẫn di động nên rất dễ bị trầy xước vỏ cách điện, hoặc vỏ kim loại bị rò điện do va đập. Công nhân là người tiếp xúc trực tiếp.
• Giải pháp: Sử dụng RCCB Mitsubishi 2P (cho 1 pha) hoặc 4P (cho 3 pha) với dòng rò định mức 30mA. Ngưỡng 30mA là giới hạn an toàn để bảo vệ con người khỏi tử vong do rung tâm thất. Khi công nhân vô tình chạm vào điểm rò, RCCB sẽ ngắt trong thời gian < 0.1 giây.

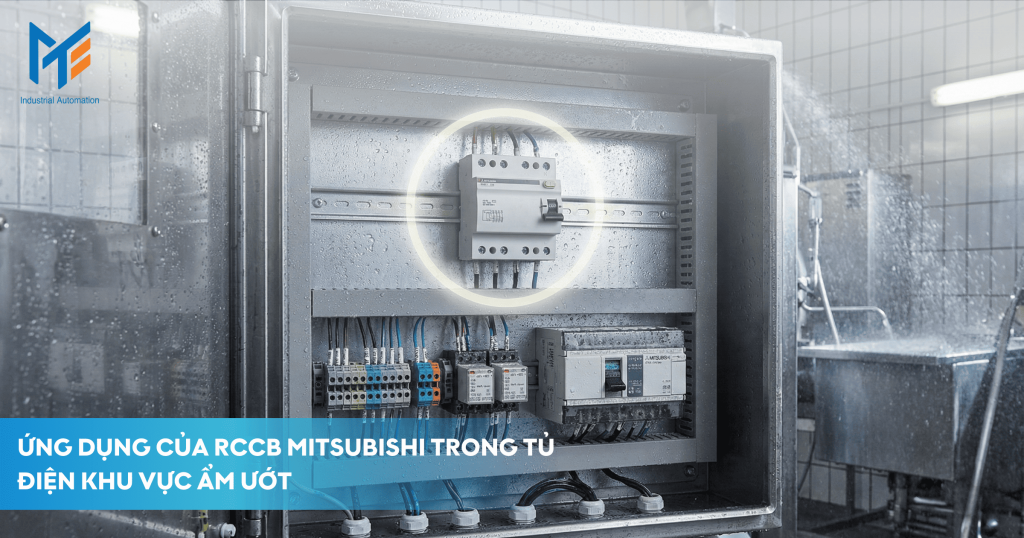

Tủ điện khu vực ẩm ướt (Wet Process Areas)

Trong các nhà máy chế biến thực phẩm, bia rượu, nước giải khát, thủy sản hoặc trạm xử lý nước thải.

• Rủi ro: Độ ẩm cao và sàn nhà luôn ướt làm giảm điện trở tiếp xúc của cơ thể người với đất. Một dòng điện rò rất nhỏ cũng có thể gây tai nạn nghiêm trọng hơn so với môi trường khô ráo. Nước cũng làm tăng nguy cơ phóng điện bề mặt trên các thiết bị.
• Giải pháp: Lắp đặt RCCB Mitsubishi cho tất cả các lộ ra (outgoing circuits) trong khu vực này. Tùy vào mức độ rủi ro, có thể chọn dòng rò 30mA. Kết hợp với việc sử dụng vỏ tủ điện Inox chống nước (IP65/IP67) để bảo vệ chính RCCB khỏi hơi ẩm xâm nhập làm gỉ sét cơ cấu bên trong.

Tủ điện chiếu sáng và biển quảng cáo ngoài trời

Hệ thống đèn đường nội bộ, đèn pha chiếu sáng kho bãi, đèn biển hiệu.

• Rủi ro: Cáp điện đi ngầm hoặc đi ngoài trời chịu tác động của mưa nắng, côn trùng, rất dễ bị lão hóa lớp vỏ cách điện gây rò rỉ điện xuống đất hoặc rò ra cột đèn kim loại. Việc này vừa gây thất thoát điện năng lãng phí, vừa nguy hiểm cho người qua lại.
• Giải pháp: Sử dụng RCCB Mitsubishi loại có dòng rò trung bình (100mA hoặc 300mA) lắp tại đầu nguồn tủ chiếu sáng. Mục đích chính ở đây là giám sát chất lượng cách điện của đường dây. Nếu cách điện suy giảm quá mức cho phép, RCCB sẽ ngắt để cảnh báo kỹ thuật viên kiểm tra, bảo trì.

Ứng dụng phòng chống hỏa hoạn tại Tủ phân phối tổng

Theo các nghiên cứu, một dòng điện rò khoảng 300mA – 500mA chạy qua vật liệu dễ cháy (như bụi gỗ, giấy, nhựa) trong thời gian dài sẽ sinh nhiệt cục bộ và có thể phát hỏa.

• Vị trí: Tủ phân phối cho kho hàng, kho nguyên liệu dễ cháy, kho hóa chất.
• Giải pháp: Lắp đặt RCCB Mitsubishi dòng rò 300mA làm thiết bị bảo vệ tổng hoặc bảo vệ nhánh kho. Chức năng này được gọi là bảo vệ chống hỏa hoạn do điện (Protection against fire risks). Nó hoạt động như một lớp bảo vệ dự phòng khi các MCB quá tải không phát hiện được sự cố rò rỉ năng lượng nhỏ nhưng nguy hiểm này.

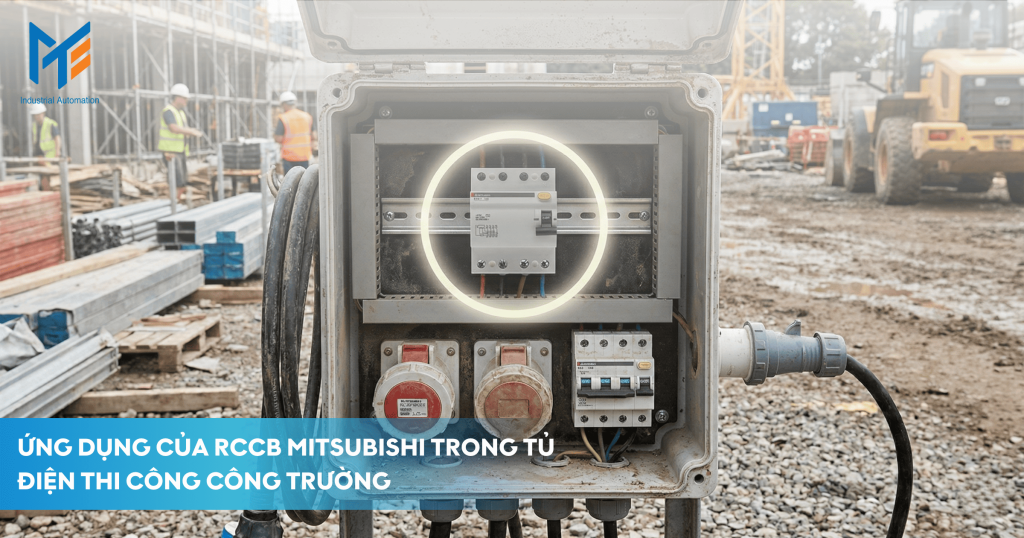

Tủ điện thi công công trường (Temporary Power Panels)

Tại các công trình xây dựng mở rộng nhà máy, hệ thống điện là tạm thời và thường xuyên thay đổi, dây dẫn nằm ngổn ngang trên mặt đất.

• Rủi ro: Xe cộ cán qua dây, vật liệu rơi vào dây, đấu nối sơ sài. Đây là môi trường có tỷ lệ tai nạn điện cao nhất.
• Giải pháp: Bắt buộc sử dụng RCCB Mitsubishi cho tủ điện tổng thi công và các tủ chia nguồn. Việc này không chỉ bảo vệ công nhân mà còn là yêu cầu bắt buộc của ban an toàn (HSE) để được phép thi công.

Hệ thống thang máy và thang cuốn

• Rủi ro: Rò điện ra vỏ cabin thang máy hoặc tay vịn thang cuốn.
• Giải pháp: Sử dụng RCCB để bảo vệ mạch điều khiển và mạch động lực của thang máy. Tuy nhiên, cần lưu ý chọn loại RCCB có khả năng chống nhiễu tốt (như dòng BVW-T của Mitsubishi) vì biến tần thang máy sinh ra nhiễu rất lớn, dễ gây kẹt người trong thang nếu RCCB nhảy sai.

Mua RCCB Mitsubishi uy tín chính hãng ở đâu?

RCCB là thiết bị bảo vệ tính mạng, do đó chất lượng sản phẩm là yếu tố không thể thỏa hiệp. Trên thị trường hiện nay, tình trạng hàng giả (fake) và hàng nhái các thương hiệu lớn như Mitsubishi diễn ra khá phức tạp. Các thiết bị giả thường có mạch so sánh dòng điện kém chất lượng, nút Test vẫn hoạt động nhưng khi có dòng rò thực tế lại không ngắt, tạo ra sự an toàn giả tạo chết người.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) khẳng định vị thế là đối tác phân phối chiến lược và uy tín các sản phẩm thiết bị đóng cắt của Mitsubishi Electric.

Tại sao nên chọn mua RCCB tại MTEE?

1. Cam kết 100% chính hãng: MTEE cung cấp đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà sản xuất. Sản phẩm có tem nhãn sắc nét, đóng gói quy chuẩn, đảm bảo nguồn gốc minh bạch cho công tác nghiệm thu dự án.
2. Kho hàng sẵn có: Chúng tôi duy trì tồn kho lớn các mã RCCB 2P, 4P với đầy đủ các dải dòng định mức (25A, 32A, 40A, 63A) và các mức dòng rò (30mA, 100mA, 300mA), đáp ứng ngay lập tức tiến độ của nhà thầu.
3. Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của MTEE có kinh nghiệm thực chiến. Chúng tôi giúp khách hàng lựa chọn đúng thông số để tránh tình trạng “nhảy aptomat sai” – vấn đề đau đầu nhất khi lắp RCCB trong công nghiệp. Chúng tôi tư vấn cách phân chia lộ tuyến mạch điện để giảm dòng rò tự nhiên, đảm bảo RCCB hoạt động ổn định.
4. Dịch vụ hậu mãi: Bảo hành chính hãng, hỗ trợ kiểm tra kỹ thuật và đổi trả linh hoạt nếu có lỗi từ nhà sản xuất.

Lời kết

Ứng dụng RCCB Mitsubishi trong hệ thống tủ điện công nghiệp là một giải pháp đầu tư thông minh và nhân văn. Với chi phí không quá lớn so với tổng giá trị dự án, RCCB mang lại sự bảo vệ toàn diện cho tài sản quý giá nhất của doanh nghiệp: con người và nhà xưởng.

---
