PROFIBUS vs PROFINET: So sánh chi tiết và nên chọn giao thức nào?

Trong các hệ thống tự động hóa nhà máy hiện đại, việc lựa chọn chuẩn truyền thông công nghiệp đóng vai trò quyết định đến hiệu suất vận hành, độ ổn định và chi phí đầu tư. Hai cái tên xuất hiện phổ biến nhất trong các dây chuyền sản xuất hiện nay chính là PROFIBUS và PROFINET. Dù đều được phát triển và quản lý bởi tổ chức PROFIBUS & PROFINET International, hai giao thức này dựa trên hai nền tảng công nghệ hoàn toàn khác nhau.

Bài viết này Mạnh Tùng sẽ phân tích toàn diện, chi tiết từ bản chất công nghệ đến ứng dụng thực tế để giúp bạn đưa ra quyết định đầu tư chính xác nhất.

Tổng quan về PROFIBUS và PROFINET

PROFIBUS là gì?

PROFIBUS viết tắt của Process Field Bus, là một chuẩn truyền thông bus trường được ra đời từ những năm 1980. Chuẩn truyền thông này hoạt động dựa trên phương thức truyền dẫn chuỗi nối tiếp, kết nối các thiết bị cấp trường như cảm biến, biến tần, van điều khiển với bộ điều khiển trung tâm.

Thời điểm mới xuất hiện, công nghệ này đã tạo ra cuộc cách mạng lớn bằng việc thay thế hệ thống dây dẫn analog 4-20mA phức tạp bằng một đường cáp duy nhất. PROFIBUS chia làm hai chuẩn chính:

• PROFIBUS DP: Chuyên dùng cho các tác vụ tự động hóa chế tạo, kết nối tốc độ cao giữa bộ điều khiển và thiết bị đầu vào đầu ra.
• PROFIBUS PA: Chuyên dùng cho tự động hóa quá trình trong môi trường dễ cháy nổ như hóa chất, dầu khí, đáp ứng chuẩn an toàn nội tại.

Xem thêm: Profibus là gì? Giải thích chuyên sâu về truyền thông Profibus

PROFINET là gì?

PROFINET viết tắt của Process Field Net, là chuẩn truyền thông công nghiệp dựa trên nền tảng Industrial Ethernet. Được ra đời sau nhằm đáp ứng nhu cầu dữ liệu ngày càng lớn của thời đại số hóa, công nghệ này kết hợp chuẩn Ethernet thương mại với các tính năng thời gian thực chuyên dụng cho công nghiệp.

PROFINET cho phép trao đổi dữ liệu tốc độ cao, khả năng kết nối không giới hạn và tích hợp trực tiếp hệ thống vận hành nhà máy với mạng quản lý doanh nghiệp.

Xem thêm: PROFINET là gì? Kiến trúc, nguyên lý hoạt động và ứng dụng trong tự động hóa

So sánh chi tiết PROFIBUS và PROFINET

Để có cái nhìn rõ ràng trước khi đưa ra quyết định nâng cấp hoặc lắp đặt mới, chúng ta cùng phân tích các tiêu chí kỹ thuật cốt lõi giữa hai giao thức này.

Nền tảng công nghệ và Vật lý truyền dẫn

• PROFIBUS: Hoạt động dựa trên chuẩn giao tiếp nối tiếp RS-485 đối với chuẩn DP hoặc MBP đối với chuẩn PA. Hệ thống sử dụng dây cáp xoắn đôi có vỏ bọc chống nhiễu màu tím đặc trưng với giắc cắm DB9 hoặc M12.
• PROFINET: Hoạt động trên nền tảng Ethernet chuẩn. Hệ thống sử dụng cáp mạng CAT5e hoặc CAT6 bọc kim chống nhiễu màu xanh lá cây, kết nối qua giắc RJ45 công nghiệp hoặc M12 d-coded, đường truyền cáp quang.

Tốc độ truyền dữ liệu và Băng thông

• PROFIBUS: Tốc độ truyền biến thiên từ 9.6 kbps đến tối đa 12 Mbps. Băng thông này đủ dùng cho các tín hiệu điều khiển cơ bản nhưng nhanh chóng chạm trần khi hệ thống cần truyền tải lượng dữ liệu lớn.
• PROFINET: Tốc độ truyền đạt chuẩn 100 Mbps ở chế độ Song công toàn phần và có thể lên tới 1 Gbps hoặc cao hơn. Băng thông lớn cho phép gửi nhận dữ liệu điều khiển cùng lúc với dữ liệu chẩn đoán, hình ảnh từ camera soi lỗi và dữ liệu lưu lượng mạng.

Khả năng mở rộng và Số lượng thiết bị

• PROFIBUS: Giới hạn tối đa 126 nút trên một mạng. Nếu không dùng bộ lặp tín hiệu, mỗi đoạn mạng chỉ chứa tối đa 32 thiết bị.
• PROFINET: Về mặt lý thuyết là không giới hạn số lượng thiết bị tham gia vào mạng. Số lượng kết nối thực tế chỉ phụ thuộc vào dung lượng bộ nhớ của bộ điều khiển trung tâm.

Cấu trúc mạng (Network Topology)

• PROFIBUS: Sử dụng cấu trúc dạng đường thẳng dạng Bus. Tất cả thiết bị nối tiếp nhau trên một đường cáp, yêu cầu phải có điện trở trở đầu cuối tại hai điểm đầu cuối của đoạn mạng để tránh phản xạ tín hiệu.
• PROFINET: Cực kỳ linh hoạt. Hỗ trợ đầy đủ các cấu trúc mạng như Dạng sao, Dạng vòng, Dạng cây, Dạng đường thẳng thông qua các bộ chuyển mạch Ethernet tích hợp sẵn trên thiết bị.

Cơ chế truyền thời gian thực (Real-time Communication)

• PROFIBUS: Sử dụng cơ chế Master/Slave hoặc Token Passing để cấp quyền truyền dữ liệu.
• PROFINET: Cung cấp ba cấp độ truyền dữ liệu linh hoạt:
  • TCP/IP Standard: Dùng cho cấu hình, chẩn đoán, không yêu cầu thời gian thực.
  • Real-Time (RT): Đáp ứng tốc độ dưới 10ms cho các ứng dụng tự động hóa thông thường.
  • Isochronous Real-Time (IRT): Đáp ứng độ trễ dưới 1ms với độ lệch thời gian cực nhỏ, chuyên dùng cho điều khiển chuyển động đa trục chính xác cao.

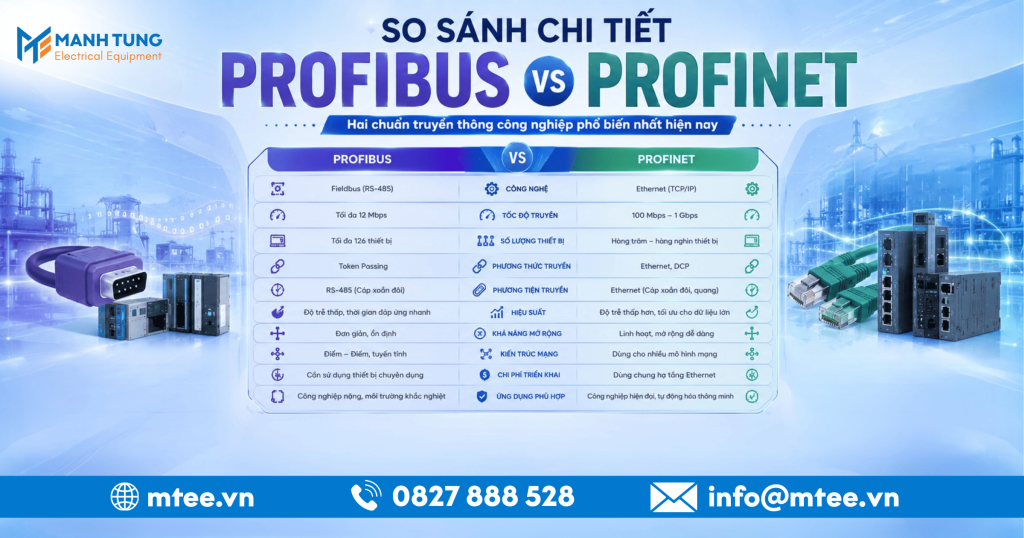

Bảng tổng hợp so sánh thông số kỹ thuật chi tiết

Tiêu chí	PROFIBUS	PROFINET
Nền tảng	Nối tiếp (RS-485 / MBP)	Industrial Ethernet
Màu cáp đặc trưng	Tím	Xanh lá cây
Tốc độ truyền	9.6 kbps – 12 Mbps	100 Mbps – 1 Gbps
Dung lượng gói tin	244 bytes / gói	Tối đa 1440 bytes / gói
Địa chỉ hóa	Địa chỉ Bus (0 – 126)	Tên thiết bị (Device Name) + IP
Cấu trúc mạng	Dạng đường thẳng (Bus)	Linh hoạt (Sao, Vòng, Đường thẳng, Cây)
Chiều dài cáp tối đa	100m – 1200m (tùy tốc độ)	100m (Cáp đồng), hàng km (Cáp quang)
Thay thế thiết bị	Cần cài đặt địa chỉ thủ công	Tự động nhận diện không cần máy tính

Ưu điểm và Nhược điểm của giao thức PROFIBUS và PROFINET

PROFIBUS

Ưu điểm:

• Công nghệ lâu đời, tin cậy: Đã khẳng định chất lượng qua hàng triệu hệ thống vận hành ổn định trong hàng chục năm.
• Giao diện đơn giản: Dễ cài đặt cho các hệ thống nhỏ quy mô vừa phải, không đòi hỏi kiến thức chuyên sâu về mạng máy tính.
• Tích hợp tốt trong môi trường chống cháy nổ: Chuẩn PA hoạt động rất tốt trong các khu vực nguy hiểm.

Nhược điểm:

• Băng thông hẹp, khó đáp ứng xu hướng nhà máy thông minh.
• Nhạy cảm với nhiễu sóng điện từ nếu dây dẫn và tiếp địa làm không đúng chuẩn.
• Chi phí linh kiện thay thế ngày càng tăng do các hãng dần chuyển hướng sản xuất.

ROFINET

Ưu điểm:

• Tốc độ cực nhanh, băng thông vượt trội: Giúp tối ưu hóa thời gian chu kỳ sản xuất.
• Chẩn đoán sự cố thông minh: Cung cấp vị trí chính xác của điểm đứt cáp hoặc thiết bị lỗi thông qua giao diện đồ họa.
• Dễ dàng mở rộng: Kết nối trực tiếp với hệ thống điều hành sản xuất MES và ERP mà không cần gateway chuyển đổi.
• Hỗ trợ tính năng thay thế thiết bị tự động: Kỹ thuật viên chỉ cần cắm thiết bị mới vào vị trí cũ, bộ điều khiển sẽ tự cấp cấu hình mà không cần mở phần mềm lập trình.

Nhược điểm:

• Yêu cầu nhân sự có kiến thức vững về mạng Industrial Ethernet để cấu hình và bảo mật.
• Chi phí đầu tư thiết bị chuyển mạch chuyên dụng ban đầu cao hơn.

Nên chọn PROFIBUS hay PROFINET cho dự án của bạn?

Quyết định lựa chọn phụ thuộc lớn vào quy mô dự án, ngân sách và mục tiêu phát triển dài hạn của doanh nghiệp.

Trường hợp nên chọn PROFIBUS:

• Mở rộng hệ thống cũ: Bạn đang bảo trì hoặc lắp thêm thiết bị vào một dây chuyền đã dùng chuẩn này từ trước.
• Ứng dụng đơn giản: Dây chuyền sản xuất nhỏ, số lượng điểm vào ra ít, không cần thu thập dữ liệu lớn hay điều khiển chuyển động phức tạp.
• Môi trường đặc thù: Các ứng dụng trong ngành hóa chất, khai thác dầu khí yêu cầu chuẩn PA với thiết bị chống cháy nổ.

Trường hợp nên chọn PROFINET:

• Xây dựng nhà máy mới: Đây là lựa chọn tiêu chuẩn cho mọi dự án tự động hóa hiện đại để tránh nguy cơ lỗi thời công nghệ.
• Yêu cầu tốc độ cao: Hệ thống điều khiển robot, dây chuyền đóng gói tốc độ cao, điều khiển nhiều trục động cơ servo cùng lúc.
• Định hướng Công nghiệp 4.0: Doanh nghiệp có kế hoạch thu thập dữ liệu lớn, triển khai trí tuệ nhân tạo, giám sát năng lượng và kết nối nhà máy lên điện toán đám mây.

Giải pháp chuyển đổi từ PROFIBUS sang PROFINET

Nếu nhà máy của bạn đang vận hành trên nền tảng cũ nhưng muốn nâng cấp dần lên công nghệ mới, việc thay thế toàn bộ thiết bị ngay lập tức sẽ gây lãng phí kinh phí lớn và ngừng trệ sản xuất.

Giải pháp tối ưu là triển khai mô hình chuyển đổi từng bước:

1. Sử dụng bộ chuyển đổi Gateway: Đóng vai trò cầu nối, cho phép bộ điều khiển thế hệ mới sử dụng giao thức mới vẫn giao tiếp mượt mà với các cụm thiết bị cũ đang dùng chuẩn cũ.
2. Nâng cấp theo từng cụm máy: Thay thế các hệ thống điều khiển trung tâm trước, sau đó nâng cấp dần các thiết bị chấp hành và cảm biến ở cấp trường trong các đợt bảo trì định kỳ.

Kết luận

PROFIBUS đã hoàn thành xuất sắc vai trò của một chuẩn truyền thông công nghiệp huyền thoại trong nhiều thập kỷ qua. Tuy nhiên, trước làn sóng chuyển đổi số mạnh mẽ, PROFINET chính là công nghệ của hiện tại và tương lai với tốc độ truyền vượt trội, khả năng linh hoạt và tích hợp không giới hạn.

Việc hiểu rõ bản chất của từng giao thức sẽ giúp doanh nghiệp tối ưu hóa chi phí đầu tư, đảm bảo hệ thống vận hành liên tục và sẵn sàng cho các bước tiến công nghệ tiếp theo. Nếu bạn đang bắt đầu một dự án mới, lựa chọn PROFINET chắc chắn là khoản đầu tư mang lại giá trị bền vững nhất.

---
