SCADA và PLC khác nhau như thế nào? So sánh chi tiết

Trong lĩnh vực tự động hóa công nghiệp, SCADA và PLC là hai thuật ngữ thường xuyên xuất hiện và gần như luôn đi cùng nhau trong các hệ thống điều khiển. Tuy nhiên, nhiều người vẫn nhầm lẫn giữa hai khái niệm này hoặc cho rằng chúng có cùng chức năng.

Thực tế, PLC là bộ điều khiển trực tiếp máy móc, còn SCADA là hệ thống giám sát, điều khiển và thu thập dữ liệu. Hai công nghệ này bổ trợ cho nhau để tạo nên một hệ thống tự động hóa hoàn chỉnh.

Trong bài viết này, hãy cùng tìm hiểu sự khác biệt giữa SCADA và PLC cũng như cách chúng phối hợp trong các nhà máy hiện đại.

SCADA là gì?

SCADA (Supervisory Control And Data Acquisition) là hệ thống giám sát, điều khiển và thu thập dữ liệu theo thời gian thực.

SCADA giúp người vận hành:

• Theo dõi trạng thái hoạt động của thiết bị.
• Hiển thị dữ liệu trên giao diện trực quan.
• Điều khiển thiết bị từ xa.
• Lưu trữ dữ liệu lịch sử.
• Quản lý cảnh báo và báo cáo.

SCADA thường được cài đặt trên máy tính công nghiệp hoặc máy chủ và kết nối với nhiều PLC, RTU hoặc thiết bị hiện trường.

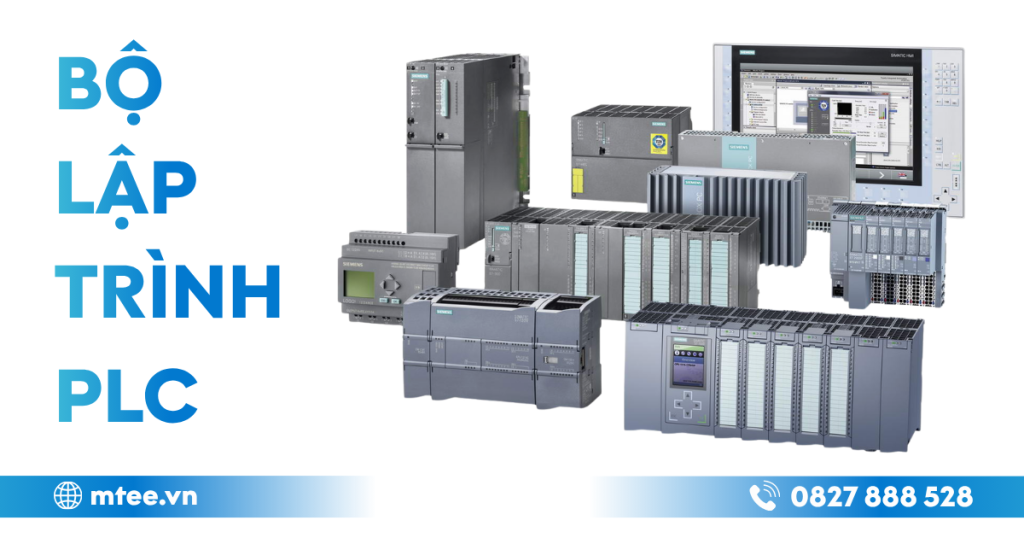

PLC là gì?

PLC (Programmable Logic Controller) là bộ điều khiển logic lập trình được thiết kế để điều khiển trực tiếp các thiết bị trong dây chuyền sản xuất.

PLC có nhiệm vụ:

• Đọc tín hiệu từ cảm biến.
• Xử lý chương trình điều khiển.
• Điều khiển động cơ, van, biến tần và các cơ cấu chấp hành.
• Gửi dữ liệu lên hệ thống SCADA hoặc HMI.

PLC hoạt động với tốc độ cao, độ tin cậy lớn và có thể làm việc liên tục trong môi trường công nghiệp khắc nghiệt.

Điểm giống nhau giữa SCADA và PLC

Mặc dù có chức năng khác nhau nhưng SCADA và PLC đều là thành phần quan trọng trong hệ thống tự động hóa.

Cả hai đều:

• Được sử dụng trong công nghiệp.
• Hỗ trợ giám sát và điều khiển quy trình sản xuất.
• Có thể kết nối với cảm biến và thiết bị hiện trường.
• Giao tiếp thông qua các giao thức như Modbus, Profinet, Profibus, Ethernet/IP hoặc OPC UA.
• Giúp nâng cao hiệu quả vận hành và giảm chi phí sản xuất.

So sánh SCADA và PLC

Tiêu chí	SCADA	PLC
Khái niệm	Hệ thống giám sát, điều khiển và thu thập dữ liệu	Bộ điều khiển logic lập trình
Chức năng chính	Giám sát, hiển thị dữ liệu, lưu trữ và điều khiển từ xa	Điều khiển trực tiếp máy móc và thiết bị
Vị trí trong hệ thống	Tầng giám sát (Supervisory Level)	Tầng điều khiển (Control Level)
Khả năng xử lý	Không xử lý tín hiệu điều khiển trực tiếp	Xử lý chương trình điều khiển theo thời gian thực
Giao diện người dùng	Có giao diện đồ họa (HMI/SCADA)	Không bắt buộc có giao diện
Lưu trữ dữ liệu	Có, lưu dữ liệu lịch sử và báo cáo	Hạn chế, chủ yếu lưu chương trình điều khiển
Điều khiển từ xa	Có	Có nhưng thường thông qua SCADA hoặc HMI
Khả năng mở rộng	Dễ mở rộng và kết nối nhiều PLC	Mở rộng bằng module I/O hoặc truyền thông
Đối tượng điều khiển	Toàn bộ hệ thống hoặc nhiều dây chuyền	Một máy hoặc một cụm thiết bị
Ví dụ	Siemens WinCC, Ignition, AVEVA InTouch, FactoryTalk View	Siemens S7-1200, S7-1500, Allen-Bradley ControlLogix, Mitsubishi FX5U

Tìm hiểu thêm: Các giao thức truyền thông thường dùng trong hệ thống SCADA

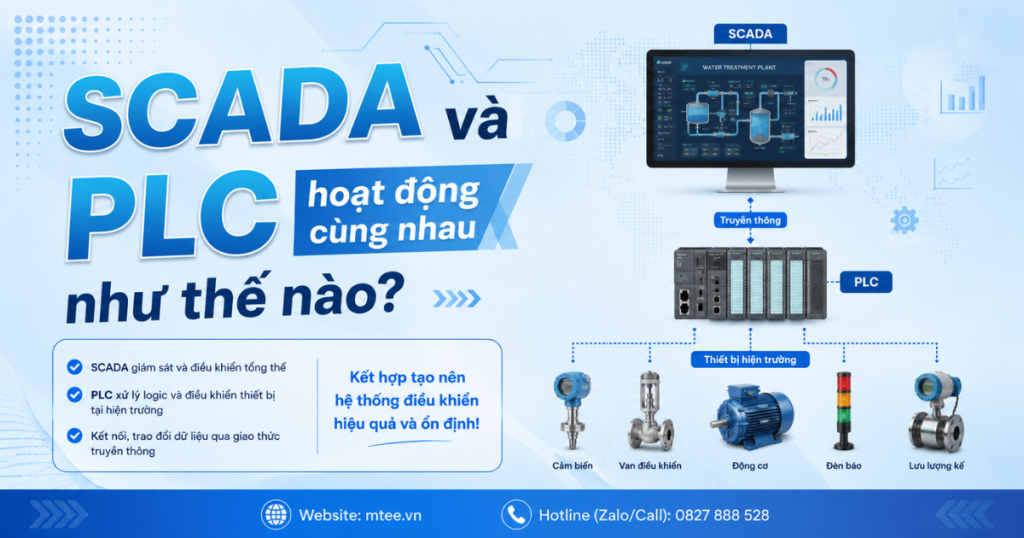

SCADA và PLC hoạt động cùng nhau như thế nào?

Trong một hệ thống tự động hóa, SCADA và PLC đảm nhận các vai trò khác nhau nhưng luôn phối hợp chặt chẽ.

Quy trình hoạt động thường diễn ra như sau:

1. Cảm biến thu thập dữ liệu từ hiện trường (nhiệt độ, áp suất, lưu lượng…).
2. PLC nhận tín hiệu và xử lý theo chương trình điều khiển.
3. PLC điều khiển các thiết bị như động cơ, van hoặc biến tần.
4. Dữ liệu vận hành được gửi lên SCADA thông qua mạng truyền thông công nghiệp.
5. SCADA hiển thị dữ liệu, lưu trữ lịch sử, phát cảnh báo và cho phép người vận hành điều khiển từ xa.

Khi nào chỉ cần PLC?

Đối với các hệ thống nhỏ hoặc máy độc lập, PLC thường đã đáp ứng đủ nhu cầu điều khiển.

Ví dụ:

• Máy đóng gói.
• Máy cắt.
• Máy ép.
• Băng tải đơn.
• Máy bơm.

Trong những trường hợp này, việc sử dụng SCADA có thể không cần thiết nếu không có yêu cầu giám sát tập trung hoặc lưu trữ dữ liệu.

Khi nào nên sử dụng SCADA kết hợp PLC?

SCADA phát huy hiệu quả khi hệ thống có nhiều thiết bị hoặc yêu cầu quản lý tập trung.

Các trường hợp nên triển khai gồm:

• Nhà máy sản xuất nhiều dây chuyền.
• Trạm xử lý nước.
• Hệ thống điện và trạm biến áp.
• Nhà máy thực phẩm, dược phẩm.
• Nhà máy xi măng, thép, hóa chất.
• Tòa nhà thông minh (BMS).

Việc kết hợp PLC và SCADA giúp doanh nghiệp:

• Giám sát toàn bộ hệ thống theo thời gian thực.
• Điều khiển từ một trung tâm.
• Lưu trữ dữ liệu và truy xuất lịch sử.
• Phân tích hiệu suất sản xuất.
• Cảnh báo sự cố kịp thời.
• Tối ưu bảo trì và giảm thời gian dừng máy.

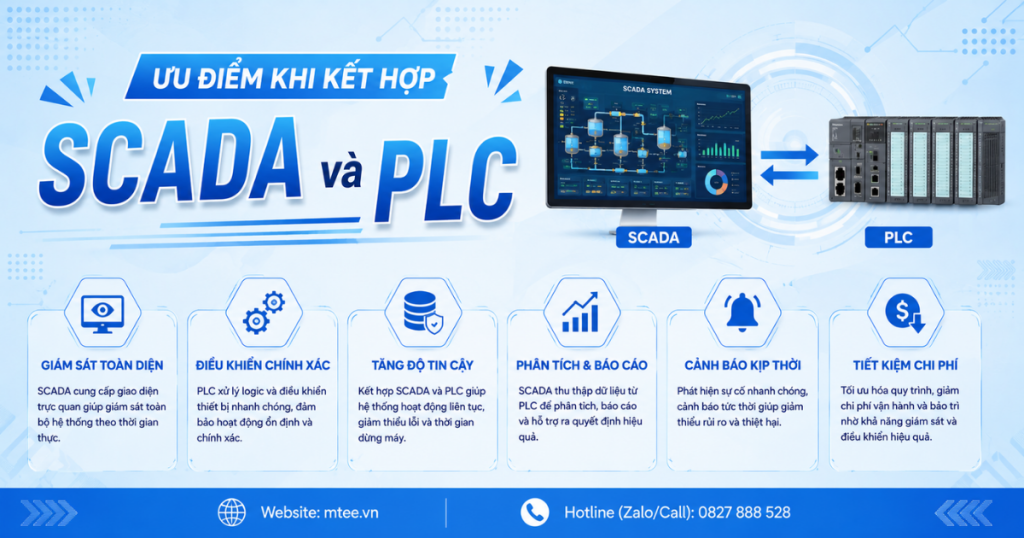

Ưu điểm khi kết hợp SCADA và PLC

Sự kết hợp giữa SCADA và PLC mang lại nhiều lợi ích:

• Điều khiển chính xác và ổn định.
• Giám sát toàn diện từ một giao diện duy nhất.
• Dễ dàng mở rộng khi bổ sung thiết bị.
• Tự động ghi nhận và lưu trữ dữ liệu.
• Hỗ trợ phân tích xu hướng và báo cáo sản xuất.
• Tăng năng suất và giảm chi phí vận hành.
• Nâng cao khả năng phát hiện và xử lý sự cố.

Câu hỏi thường gặp

SCADA có thay thế được PLC không?

Không. SCADA không thể thay thế PLC vì SCADA không thực hiện điều khiển trực tiếp thiết bị. PLC vẫn là thành phần chịu trách nhiệm xử lý logic và điều khiển máy móc.

PLC có thể hoạt động mà không cần SCADA không?

Có. Nhiều máy móc hoặc dây chuyền nhỏ chỉ sử dụng PLC để điều khiển và vẫn hoạt động bình thường. Tuy nhiên, sẽ hạn chế khả năng giám sát tập trung, lưu trữ dữ liệu và quản lý cảnh báo.

SCADA có bắt buộc phải kết nối PLC không?

Không nhất thiết. Ngoài PLC, SCADA còn có thể kết nối với RTU, đồng hồ đo điện, cảm biến thông minh, biến tần hoặc các thiết bị hỗ trợ giao thức truyền thông công nghiệp. Tuy nhiên, trong các nhà máy hiện đại, PLC vẫn là thiết bị được kết nối phổ biến nhất.

Kết luận

SCADA và PLC không phải là hai công nghệ cạnh tranh mà là hai thành phần bổ sung cho nhau trong hệ thống tự động hóa công nghiệp. PLC đảm nhiệm việc xử lý logic và điều khiển trực tiếp thiết bị, trong khi SCADA cung cấp khả năng giám sát, thu thập dữ liệu, lưu trữ lịch sử và điều khiển tập trung.

Đối với các hệ thống nhỏ, PLC có thể hoạt động độc lập. Tuy nhiên, với các nhà máy hiện đại hoặc quy trình sản xuất quy mô lớn, việc kết hợp PLC và SCADA sẽ giúp doanh nghiệp nâng cao hiệu quả vận hành, tối ưu chi phí và tạo nền tảng cho quá trình chuyển đổi số.

---
