Termination PROFIBUS bị lỗi? Tìm hiểu nguyên nhân và cách xử lý triệt để

Trong mạng PROFIBUS RS-485, termination (điện trở cuối) là thành phần quyết định chất lượng truyền tín hiệu. Chỉ cần một điểm cấu hình sai, toàn bộ hệ thống có thể xuất hiện lỗi truyền thông, hoạt động không ổn định hoặc mất kết nối hoàn toàn.

Bài viết dưới đây Mạnh Tùng sẽ giúp bạn hiểu rõ vai trò của termination, cách kiểm tra nhanh và phương pháp khắc phục triệt để.

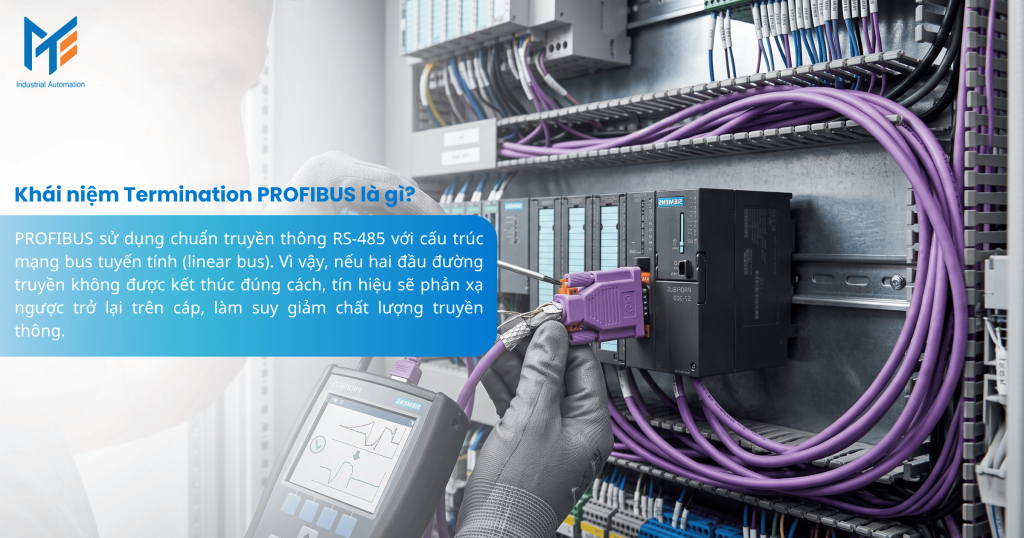

Khái niệm Termination PROFIBUS là gì?

PROFIBUS sử dụng chuẩn truyền thông RS-485 với cấu trúc mạng bus tuyến tính (linear bus). Vì vậy, nếu hai đầu đường truyền không được kết thúc đúng cách, tín hiệu sẽ phản xạ ngược trở lại trên cáp, làm suy giảm chất lượng truyền thông.

Termination (điện trở cuối) là mạch điện trở được lắp tại hai đầu của đường bus, có nhiệm vụ duy trì sự ổn định của tín hiệu trong suốt quá trình truyền dữ liệu. Để tìm hiểu chi tiết về nguyên lý hoạt động và cách đấu nối chính xác, bạn có thể tham khảo bài viết: Termination PROFIBUS – Điện trở cuối là gì? Cách cấu hình đúng chuẩn.

Termination mang lại các vai trò quan trọng như:

• Hấp thụ tín hiệu phản xạ tại hai đầu đường truyền.
• Duy trì trở kháng phù hợp với cáp PROFIBUS (khoảng 150Ω).
• Ổn định mức logic của đường truyền khi bus ở trạng thái idle.

Khi termination bị thiếu, đấu sai hoặc đặt không đúng vị trí, tín hiệu phản xạ sẽ chồng lấn lên dữ liệu đang truyền, dẫn đến lỗi truyền thông, mất kết nối hoặc khiến mạng PROFIBUS hoạt động không ổn định.

Xem thêm: Profibus là gì? Giải thích chuyên sâu về truyền thông Profibus

Dấu hiệu nhận biết lỗi termination PROFIBUS

Không giống các lỗi như đứt cáp hay sai địa chỉ thiết bị, lỗi termination thường không làm mạng PROFIBUS ngừng hoạt động ngay lập tức. Thay vào đó, hệ thống xuất hiện các lỗi ngắt quãng, lúc có lúc không, khiến việc xác định nguyên nhân trở nên khó khăn. Dưới đây là những dấu hiệu thường gặp nhất khi termination được cấu hình không đúng.

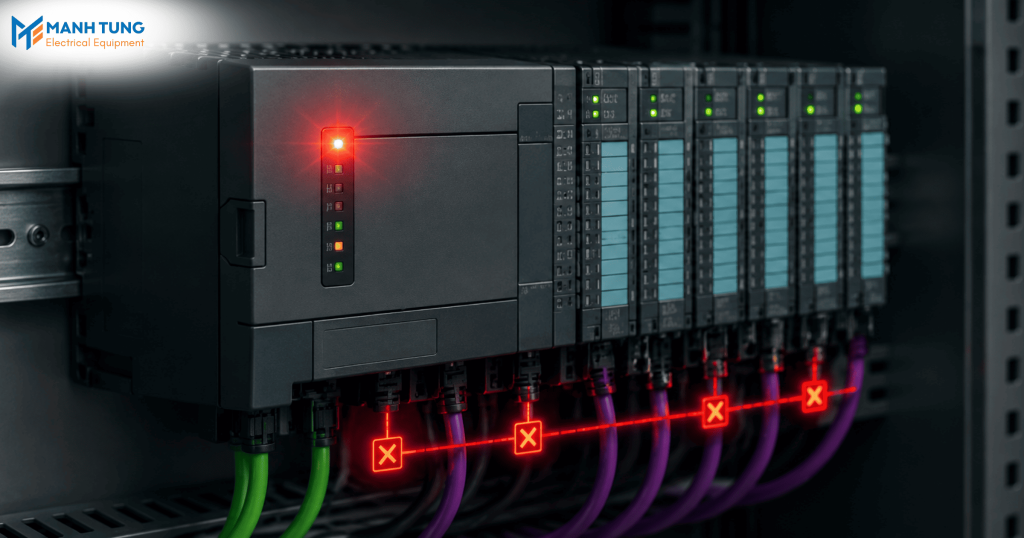

PLC xuất hiện Bus Fault nhưng không xác định được slave gặp sự cố

Một trong những biểu hiện phổ biến là PLC báo lỗi BF (Bus Fault), nhưng phần mềm chẩn đoán không chỉ rõ thiết bị nào đang gây ra lỗi.

Nguyên nhân là do tín hiệu trên đường truyền bị phản xạ khiến dữ liệu nhận được từ nhiều slave bị sai lệch. Master chỉ nhận biết rằng quá trình truyền thông gặp sự cố nhưng không thể xác định chính xác node phát sinh lỗi. Đây là đặc trưng của các vấn đề xảy ra ở tầng vật lý (Physical Layer).

Mạng PROFIBUS hoạt động lúc ổn định, lúc mất kết nối

Hệ thống có thể vận hành bình thường trong nhiều giờ hoặc nhiều ngày rồi bất ngờ phát sinh lỗi mà không hề có thay đổi về chương trình hay cấu hình mạng.

Hiện tượng này thường xuất hiện khi:

• Sóng phản xạ chưa đủ lớn để gây lỗi liên tục.
• Mức nhiễu điện từ thay đổi theo trạng thái hoạt động của động cơ hoặc biến tần.
• Lưu lượng truyền dữ liệu tăng làm chất lượng tín hiệu suy giảm.

Đây là dạng lỗi rất dễ bị nhầm với nhiễu EMI vì triệu chứng không xảy ra liên tục.

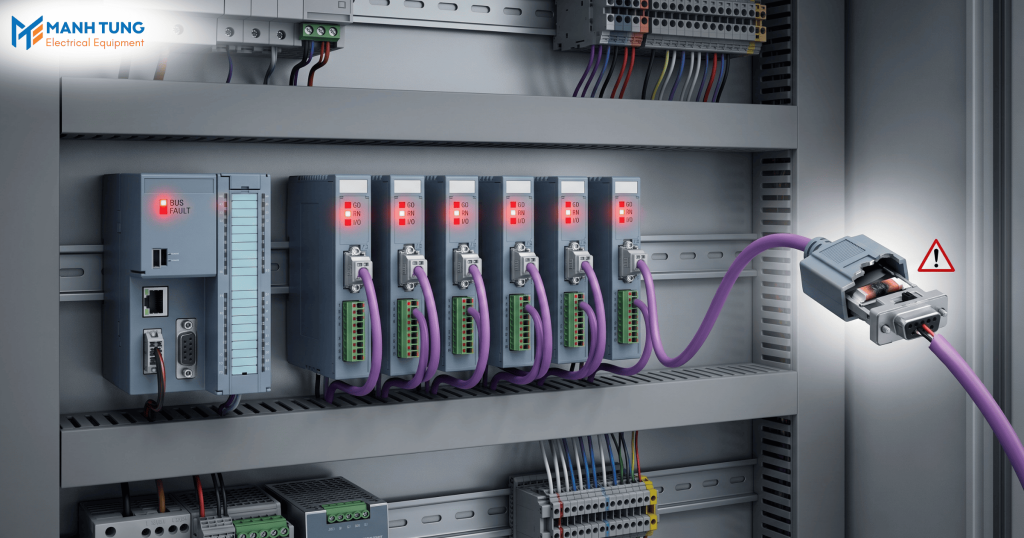

Nhiều slave đồng thời mất truyền thông

Nếu chỉ một thiết bị bị lỗi thì nguyên nhân thường nằm ở cáp hoặc chính slave đó. Ngược lại, khi termination gặp vấn đề, ảnh hưởng sẽ lan rộng trên toàn tuyến truyền.

Một số hiện tượng thường gặp gồm:

• Nhiều slave mất kết nối cùng thời điểm.
• Các thiết bị đặt gần cuối tuyến bus thường mất trước.
• Trong trường hợp nghiêm trọng, toàn bộ mạng PROFIBUS có thể ngừng truyền thông trong một khoảng thời gian ngắn.

Lỗi xuất hiện rõ hơn khi tăng tốc độ truyền

Termination không đúng có thể chưa gây ảnh hưởng nhiều ở tốc độ thấp, vì tín hiệu vẫn còn đủ khả năng chống chịu với hiện tượng phản xạ.

Tuy nhiên khi tăng baudrate:

• Xung tín hiệu có sườn lên xuống nhanh hơn.
• Sóng phản xạ làm méo tín hiệu rõ rệt.
• Tỷ lệ lỗi truyền thông tăng đáng kể.

Vì vậy, nếu hệ thống hoạt động ổn định ở 187.5 kbps nhưng thường xuyên báo lỗi khi nâng lên 1.5 Mbps hoặc cao hơn, việc đầu tiên nên kiểm tra chính là termination của mạng.

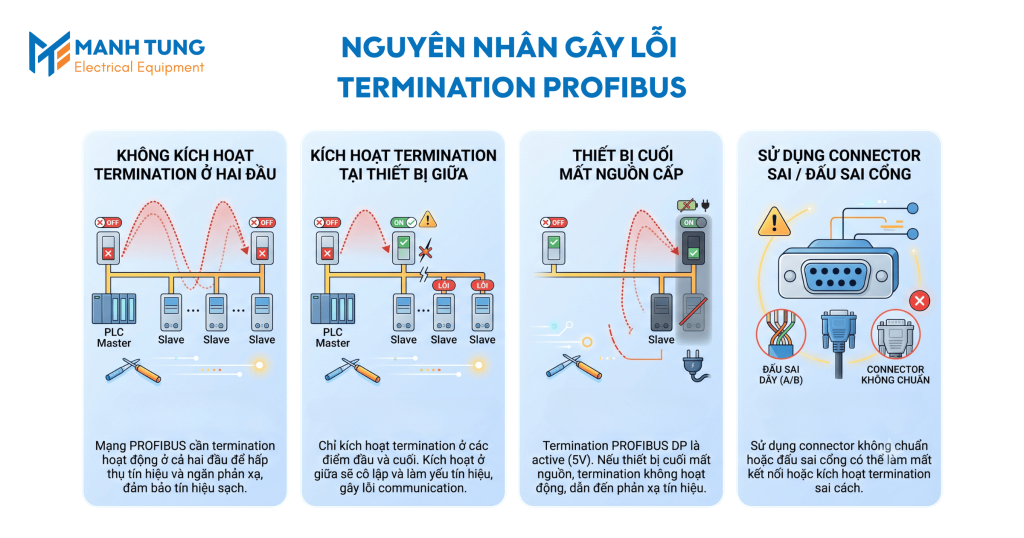

Nguyên nhân gây lỗi termination PROFIBUS

Phần lớn sự cố liên quan đến termination đều xuất phát từ việc lắp đặt hoặc cấu hình không đúng theo chuẩn RS-485. Chỉ cần một điểm cuối của đường truyền được xử lý sai cũng có thể làm suy giảm chất lượng tín hiệu trên toàn bộ mạng.

Không kích hoạt termination ở hai đầu đường truyền

Termination chỉ được đặt tại hai điểm cuối của tuyến bus. Nếu một đầu hoặc cả hai đầu không được bật điện trở kết thúc, tín hiệu sẽ phản xạ khi tới cuối cáp và quay ngược trở lại.

Hậu quả thường gặp gồm:

• Tín hiệu bị méo dạng.
• Xuất hiện lỗi CRC trong quá trình truyền dữ liệu.
• Master và slave mất khả năng đồng bộ.

Kích hoạt termination tại thiết bị nằm giữa mạng

Đây là lỗi khá phổ biến khi xác định sai vị trí đầu cuối của tuyến PROFIBUS.

Khi bật termination ở một node nằm giữa bus, đường truyền sẽ bị chia thành hai đoạn độc lập thay vì một tuyến liên tục.

Kết quả là:

• Tín hiệu không thể truyền hết toàn bộ mạng.
• Các thiết bị phía sau điểm termination không còn giao tiếp được.
• Mạng hoạt động thiếu ổn định hoặc ngừng hoàn toàn.

Thiết bị cuối bị mất nguồn cấp

Nhiều đầu nối hoặc thiết bị PROFIBUS sử dụng active termination, nghĩa là mạch điện trở cuối chỉ hoạt động khi được cấp nguồn.

Nếu thiết bị cuối bị tắt hoặc mất nguồn:

• Mạch termination sẽ không còn hoạt động.
• Đầu cuối đường truyền trở thành mạch hở.
• Sóng phản xạ tăng mạnh và gây lỗi truyền thông.

Đây là nguyên nhân thường bị bỏ sót trong quá trình kiểm tra thực tế.

Sử dụng connector không đúng hoặc đấu sai cổng

Một số đầu nối PROFIBUS được thiết kế riêng cho cổng IN và OUT. Nếu đấu ngược chiều hoặc sử dụng connector không đúng chủng loại, mạch termination có thể không được kết nối đúng vào đường truyền.

Các lỗi thường gặp gồm:

• Đấu nhầm chiều giữa cáp vào và cáp ra.
• Sử dụng connector không tích hợp termination.
• Connector hỏng mặc dù công tắc termination vẫn đang bật.

Trong những trường hợp này, termination vẫn được bật theo cấu hình nhưng thực tế không phát huy tác dụng, khiến việc tìm nguyên nhân sự cố trở nên khó khăn hơn.

Quy trình kiểm tra nhanh khi nghi ngờ lỗi termination

Khi mạng PROFIBUS hoạt động không ổn định, bạn có thể kiểm tra theo trình tự sau:

• Xác định chính xác hai điểm đầu và cuối của đường bus.
• Kiểm tra công tắc (switch) termination trên từng đầu nối PROFIBUS xem đã bật/tắt đúng vị trí chưa.
• Xác nhận thiết bị nằm ở cuối mạng vẫn đang được cấp nguồn ổn định.
• Tháo hoặc cô lập từng đoạn cáp để nhanh chóng xác định khu vực phát sinh lỗi.
• Nếu có thiết bị chuyên dụng như ProfiTrace, hãy sử dụng để phân tích chất lượng tín hiệu và phát hiện lỗi vật lý.

Giải pháp xử lý dứt điểm lỗi termination

Sau khi xác định nguyên nhân, hãy thực hiện các biện pháp sau để đảm bảo mạng PROFIBUS vận hành ổn định:

• Chỉ cấu hình termination tại đúng hai đầu của đường truyền.
• Tắt termination trên toàn bộ các thiết bị nằm giữa tuyến bus.
• Đảm bảo hai thiết bị cuối luôn được cấp nguồn để mạch termination hoạt động đúng chức năng.
• Trong trường hợp thiết bị cuối thường xuyên mất nguồn, nên sử dụng Active Terminator để duy trì tín hiệu ổn định.
• Kiểm tra lại toàn bộ topology, đầu nối và sơ đồ đấu nối nhằm loại bỏ các lỗi cấu hình hoặc đấu dây sai.

Xem thêm: Các lỗi PROFIBUS thường gặp và cách chẩn đoán, khắc phục

Tổng kết

Termination là một trong những yếu tố quan trọng nhất ảnh hưởng đến độ ổn định của mạng PROFIBUS. Chỉ một điểm cấu hình sai cũng có thể khiến toàn bộ hệ thống xuất hiện lỗi truyền thông, gây gián đoạn sản xuất hoặc mất kết nối giữa các thiết bị. Vì vậy, việc kiểm tra đúng vị trí termination, cấp nguồn đầy đủ cho thiết bị cuối và tuân thủ đúng quy tắc đấu nối sẽ giúp giảm đáng kể sự cố, nâng cao độ tin cậy và hạn chế thời gian dừng máy (downtime).

---
