Cách xử lý lỗi mất tín hiệu PROFIBUS nhanh chóng tại hiện trường

Trong các hệ thống tự động hóa, lỗi mất tín hiệu PROFIBUS là sự cố thường gặp khi vận hành ngoài hiện trường. Sự cố này khiến PLC không thể trao đổi dữ liệu với các thiết bị slave, gây gián đoạn quá trình điều khiển, mất dữ liệu hoặc thậm chí làm dừng toàn bộ dây chuyền sản xuất.

Trong bài viết này, Mạnh Tùng sẽ giúp bạn tìm hiểu cách nhận biết nhanh các dấu hiệu của lỗi, phân tích những nguyên nhân phổ biến và áp dụng các bước khắc phục lỗi PROFIBUS mất tín hiệu hiệu quả.

Một số dấu hiệu nhận biết lỗi PROFIBUS mất tín hiệu

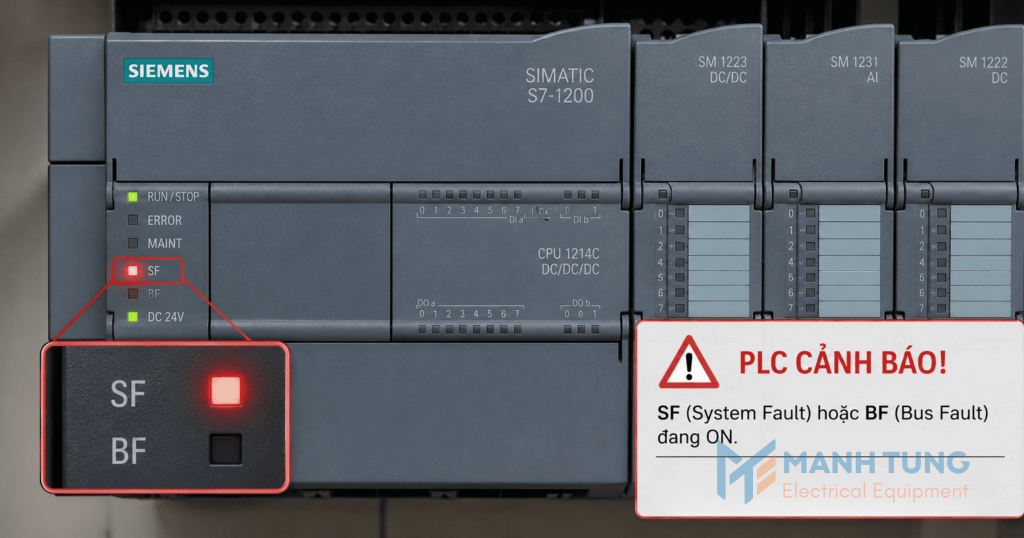

PLC xuất hiện cảnh báo BF hoặc SF

Một trong những dấu hiệu dễ nhận biết nhất là đèn BF (Bus Fault) trên PLC sáng hoặc nhấp nháy. Đây là cảnh báo cho thấy PLC đang gặp sự cố trong quá trình truyền thông PROFIBUS và không thể trao đổi dữ liệu với một hoặc nhiều thiết bị slave.

Bên cạnh đó, đèn SF (System Fault) phản ánh lỗi ở cấp hệ thống. Nguyên nhân có thể xuất phát từ cấu hình không chính xác, lỗi phần cứng hoặc lỗi truyền thông kéo dài. Nếu cả hai đèn BF và SF cùng xuất hiện, cần ưu tiên kiểm tra lớp vật lý của mạng và cấu hình truyền thông.

Xem thêm: Profibus là gì? Giải thích chuyên sâu về truyền thông Profibus

Thiết bị slave mất phản hồi

Một biểu hiện khác thường gặp là các thiết bị slave không còn giao tiếp với master. Khi kiểm tra trên các phần mềm như TIA Portal hoặc STEP 7, thiết bị có thể hiển thị trạng thái như Offline, Not Reachable hoặc được đánh dấu là lỗi.

Trong trường hợp sự cố xảy ra tại các vị trí quan trọng như đầu tuyến cáp hoặc repeater, toàn bộ các slave phía sau điểm lỗi cũng có thể đồng loạt mất kết nối, làm gián đoạn toàn bộ mạng PROFIBUS.

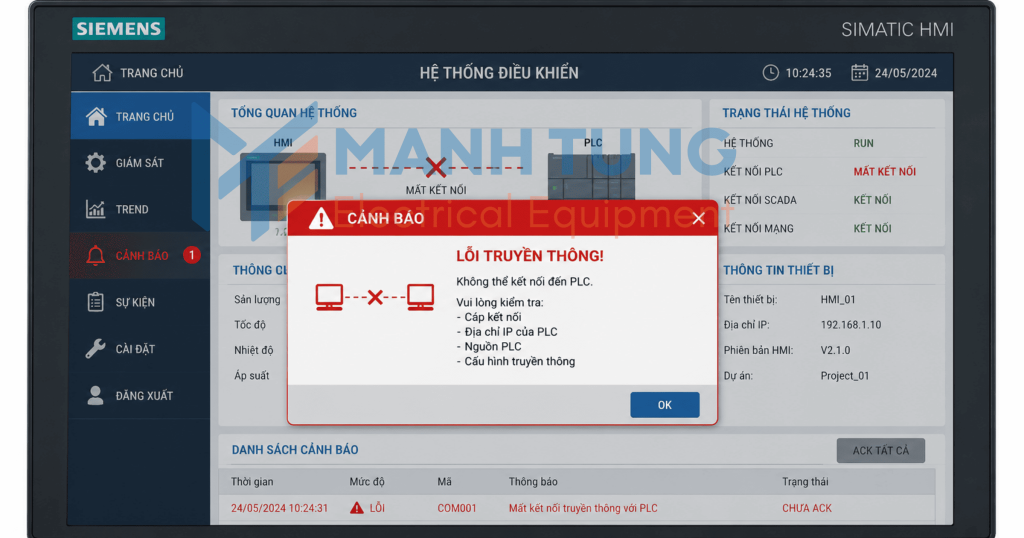

HMI phát sinh cảnh báo truyền thông

HMI thường phản ánh rất rõ tình trạng mất tín hiệu thông qua các thông báo lỗi như:

• Mất kết nối với PLC.
• Lỗi truyền thông thiết bị.
• Tag hoặc dữ liệu không được cập nhật.

Khi PLC không còn trao đổi dữ liệu với các slave, các giá trị hiển thị trên HMI sẽ ngừng cập nhật, giao diện giám sát có thể bị treo hoặc hiển thị dữ liệu không chính xác, gây ảnh hưởng trực tiếp đến quá trình vận hành.

Dữ liệu I/O ngừng cập nhật

Ngoài các cảnh báo trên PLC và HMI, việc dữ liệu I/O không còn thay đổi theo thời gian thực cũng là dấu hiệu quan trọng của lỗi mất tín hiệu PROFIBUS.

Khi đó, PLC có thể gặp một trong các tình trạng sau:

• Giá trị I/O giữ nguyên ở trạng thái cuối cùng (freeze).
• Dữ liệu chuyển về giá trị mặc định hoặc trạng thái fail-safe.
• Mất hoàn toàn dữ liệu từ thiết bị hiện trường.

Nếu không được phát hiện kịp thời, PLC vẫn có thể tiếp tục xử lý chương trình dựa trên dữ liệu không còn chính xác, làm tăng nguy cơ vận hành sai hoặc gây dừng dây chuyền.

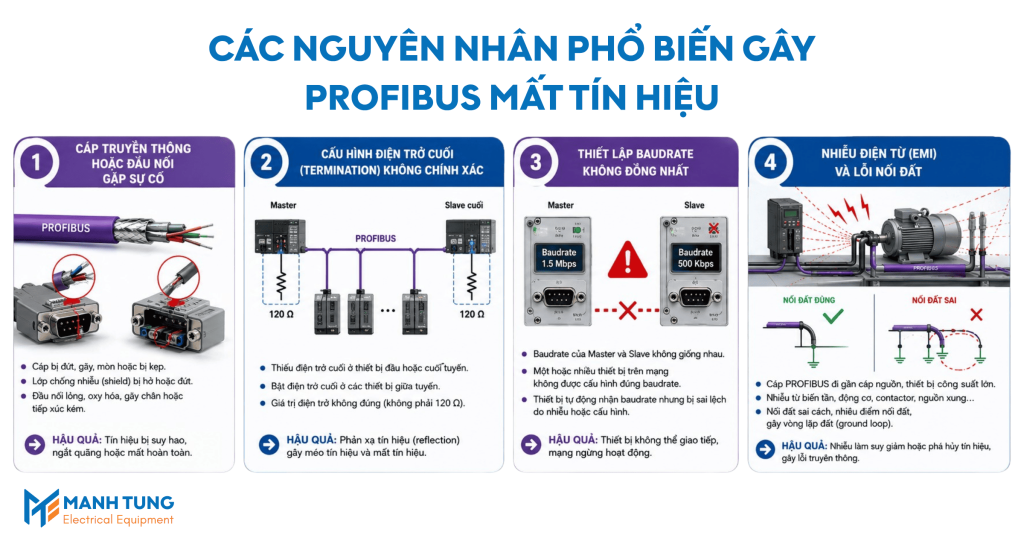

Các nguyên nhân phổ biến gây PROFIBUS mất tín hiệu

Sự cố mất tín hiệu PROFIBUS có thể bắt nguồn từ nhiều yếu tố khác nhau, từ hạ tầng truyền dẫn, cấu hình mạng cho đến ảnh hưởng của môi trường công nghiệp. Trong thực tế, đa số lỗi liên quan đến lớp vật lý (Physical Layer) hoặc các thông số truyền thông được thiết lập không chính xác. Xác định đúng nguyên nhân sẽ giúp kỹ sư rút ngắn thời gian kiểm tra và khôi phục hệ thống.

Cáp truyền thông hoặc đầu nối gặp sự cố

Hệ thống PROFIBUS ngoài hiện trường thường chịu tác động của rung động, nhiệt độ và môi trường làm việc khắc nghiệt. Vì vậy, cáp và đầu nối là những vị trí dễ phát sinh lỗi nhất.

Một số nguyên nhân thường gặp gồm:

• Đầu nối DB9 lắp chưa chặt hoặc chân tiếp xúc bị lệch.
• Hai dây tín hiệu A/B bị đấu sai hoặc tuột khỏi đầu nối.
• Cáp bị đứt ngầm do va đập cơ học, chuột cắn hoặc kẹp trong tủ điện.
• Lớp chống nhiễu (shielding) bị hỏng, làm giảm khả năng chống nhiễu.

Khi xảy ra sự cố tại một điểm trên đường truyền, toàn bộ các thiết bị slave nằm phía sau vị trí đó có thể đồng loạt mất kết nối với PLC.

Cấu hình điện trở cuối (Termination) không chính xác

Do PROFIBUS sử dụng cấu trúc mạng dạng Bus nên điện trở cuối phải được kích hoạt đúng tại hai đầu tuyến truyền thông. Nếu cấu hình termination sai, tín hiệu sẽ bị phản xạ trên đường truyền, gây lỗi giao tiếp hoặc làm mạng hoạt động thiếu ổn định.

Những lỗi thường gặp bao gồm:

• Không bật termination tại một hoặc cả hai đầu bus.
• Bật termination ở thiết bị nằm giữa tuyến mạng.
• Thiết bị cuối mất nguồn trong khi termination vẫn được bật, làm mất điện áp bias của đường truyền.

Để hiểu rõ nguyên lý hoạt động và cách thiết lập đúng, bạn có thể tham khảo bài viết Termination PROFIBUS.

Địa chỉ slave bị trùng lặp

Mỗi thiết bị slave trên mạng PROFIBUS phải được gán một địa chỉ riêng biệt. Nếu hai thiết bị sử dụng cùng một địa chỉ, PLC sẽ không thể xác định chính xác thiết bị cần giao tiếp, từ đó phát sinh lỗi truyền thông.

Biểu hiện thường gặp là:

• Một hoặc nhiều slave mất kết nối không theo quy luật.
• Hệ thống lúc hoạt động bình thường, lúc báo lỗi.
• PLC xuất hiện cảnh báo Bus Fault nhưng khó xác định chính xác vị trí xảy ra lỗi.

Bạn có thể tìm hiểu thêm trong bài viết Lỗi trùng địa chỉ PROFIBUS.

Thiết lập baudrate không đồng nhất

Toàn bộ thiết bị trong mạng PROFIBUS phải sử dụng cùng tốc độ truyền dữ liệu (baudrate). Chỉ cần một thiết bị được cấu hình khác tốc độ, quá trình trao đổi dữ liệu sẽ bị gián đoạn.

Ngoài việc cấu hình sai, lựa chọn baudrate quá cao so với chiều dài tuyến cáp cũng có thể làm tín hiệu suy hao, đặc biệt ở các hệ thống có khoảng cách truyền lớn.

Để biết cách lựa chọn tốc độ phù hợp, hãy tham khảo bài viết Baudrate và khoảng cách PROFIBUS.

Nhiễu điện từ (EMI) và lỗi nối đất

Trong môi trường sản xuất, tín hiệu PROFIBUS có thể bị ảnh hưởng bởi nhiễu điện từ phát sinh từ biến tần, động cơ công suất lớn hoặc các tuyến cáp nguồn đặt gần nhau. Nếu lớp shielding hoặc hệ thống nối đất không được thực hiện đúng kỹ thuật, chất lượng tín hiệu sẽ giảm đáng kể.

Một số nguyên nhân điển hình gồm:

• Không nối đất cho lớp chống nhiễu của cáp.
• Nối đất tại nhiều điểm, tạo thành vòng lặp tiếp địa (ground loop).
• Đi cáp PROFIBUS song song với cáp động lực trong khoảng cách dài.

Đây là nhóm lỗi khó phát hiện vì hệ thống vẫn có thể vận hành nhưng thường xuyên xuất hiện lỗi ngắt quãng hoặc mất kết nối ngẫu nhiên. Để tìm hiểu chi tiết hơn, bạn có thể tham khảo bài viết EMI và Shielding PROFIBUS.

Cách xử lý lỗi mất tín hiệu PROFIBUS hiệu quả

• Kiểm tra và siết chặt hoặc thay mới các đầu nối cáp bị lỗi.
• Chỉ kích hoạt điện trở cuối (termination) tại hai thiết bị ở hai đầu tuyến PROFIBUS.
• Cấu hình địa chỉ riêng biệt cho từng thiết bị Slave.
• Thiết lập tốc độ truyền (baudrate) đồng nhất trên toàn bộ mạng.
• Triển khai repeater khi chiều dài đường truyền vượt giới hạn cho phép.

Xem thêm: Các lỗi PROFIBUS thường gặp và cách chẩn đoán, khắc phục

Quy trình kiểm tra nhanh lỗi mất tín hiệu PROFIBUS

• Quan sát trạng thái các đèn báo BF (Bus Fault) và SF (System Fault) trên PLC và các thiết bị Slave.
• Xác nhận nguồn cấp cho tất cả thiết bị hoạt động ổn định và đúng điện áp.
• Kiểm tra toàn bộ cáp truyền thông cùng các đầu nối để phát hiện lỏng, đứt hoặc oxy hóa.
• Đảm bảo điện trở cuối (termination) chỉ được bật tại hai đầu của đường truyền PROFIBUS.
• Sử dụng thiết bị hoặc phần mềm chẩn đoán chuyên dụng để đo và phân tích chất lượng tín hiệu trên mạng PROFIBUS.

Lời kết

Sự cố mất tín hiệu PROFIBUS chủ yếu bắt nguồn từ lớp vật lý như cáp truyền, điện trở cuối (termination) hoặc nhiễu điện từ. Xác định đúng nguyên nhân và thực hiện kiểm tra theo quy trình sẽ giúp khắc phục nhanh, hạn chế thời gian dừng máy.

---
