Các lỗi EtherNet/IP thường gặp và cách chẩn đoán, khắc phục chi tiết từ A-Z

Trong kỷ nguyên Công nghiệp 4.0 và tự động hóa nhà máy, EtherNet/IP đã trở thành một trong những giao thức mạng công nghiệp phổ biến nhất thế giới. Được phát triển bởi ODVA, giao thức này cho phép truyền tải dữ liệu thời gian thực giữa các thiết bị như PLC (Bộ điều khiển logic lập trình), biến tần (VFD), cảm biến, và các cụm I/O phân tán.

Tuy nhiên, do hoạt động trên nền tảng Ethernet tiêu chuẩn (IEEE 802.3) kết hợp với giao thức CIP (Common Industrial Protocol), hệ thống mạng này thường xuyên phải đối mặt với các sự cố kỹ thuật từ phần cứng đến phần mềm. Bài viết này Mạnh Tùng sẽ giúp bạn nhận diện các lỗi EtherNet/IP thường gặp, cách chẩn đoán nhanh và quy trình khắc phục triệt để để đảm bảo dây chuyền sản xuất luôn vận hành liên tục.

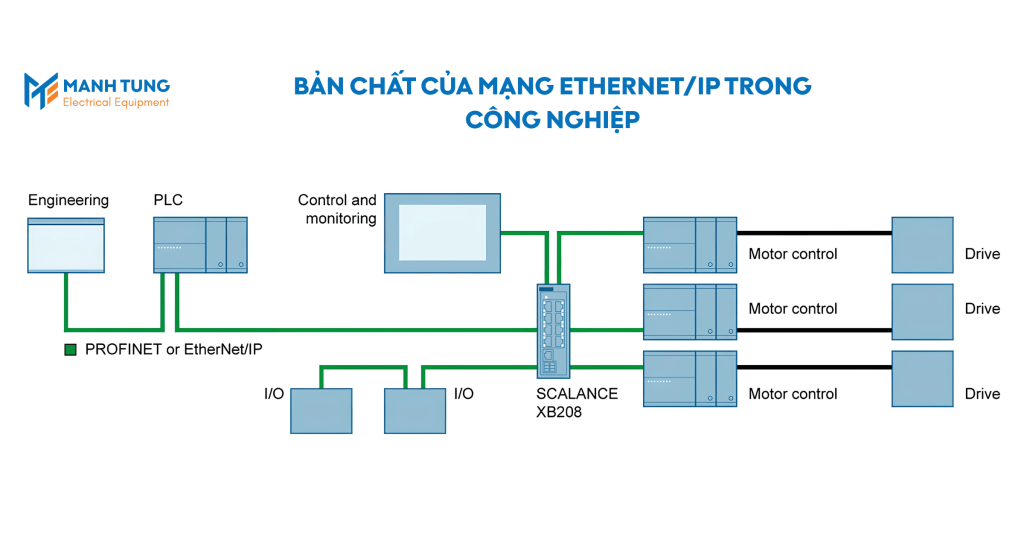

Bản chất của mạng EtherNet/IP trong công nghiệp

Để chẩn đoán lỗi hiệu quả, trước hết chúng ta cần hiểu cách thức vận hành của EtherNet/IP. Giao thức này sử dụng cả hai phương thức truyền thông:

• Explicit Messaging (Truyền thông không đồng bộ): Thường sử dụng TCP/IP (Cổng 44818) cho các tác vụ cấu hình, chẩn đoán không yêu cầu tốc độ cao.
• Implicit Messaging (Truyền thông thời gian thực/I/O): Sử dụng UDP/IP (Cổng 2222) để truyền dữ liệu điều khiển tốc độ cao một cách tuần hoàn (gọi là RPI – Requested Packet Interval).

Hầu hết các lỗi nghiêm trọng làm dừng máy (Shutdown) đều liên quan đến việc gián đoạn gói tin Implicit Messaging (UDP) này.

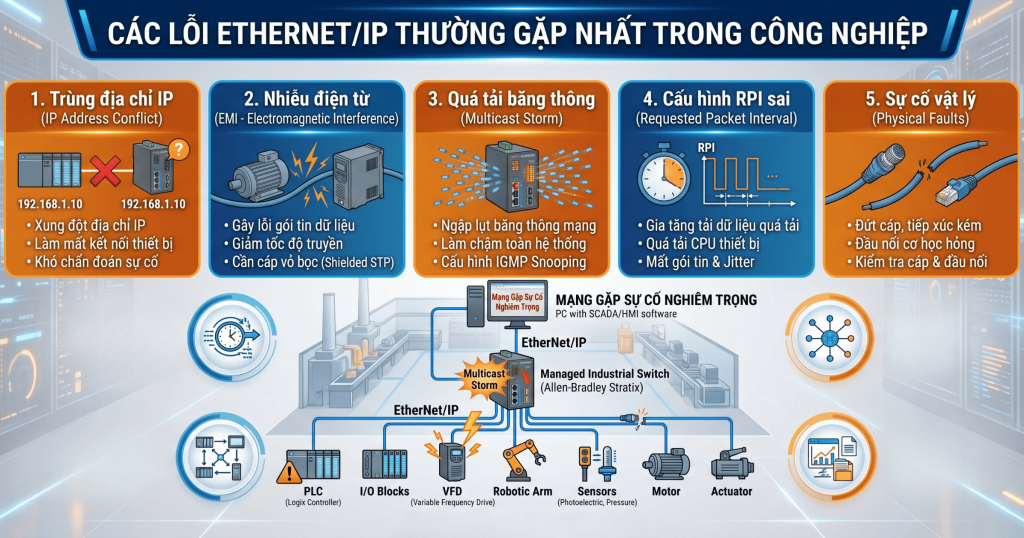

Các lỗi EtherNet/IP thường gặp nhất

Lỗi 1: Trùng địa chỉ IP (IP Address Conflict)

Đây là lỗi cơ bản nhưng cực kỳ phổ biến khi mở rộng hệ thống hoặc thay thế thiết bị cũ. Khi hai thiết bị trong cùng một mạng Subnet sở hữu cùng một địa chỉ IP, hiện tượng “tranh chấp” sẽ xảy ra.

• Triệu chứng: Thiết bị kết nối chập chờn, lúc nhận được lệnh lúc không, hoặc một trong hai thiết bị hoàn toàn bị ngắt kết nối khỏi PLC.
• Hậu quả: Gây dừng máy đột ngột, PLC báo lỗi Connection Faulted.

Lỗi 2: Nhiễu điện từ (EMI – Electromagnetic Interference)

Môi trường nhà máy là “chiến trường” của các nguồn nhiễu từ động cơ công suất lớn, biến tần (VFD), và hệ thống khởi động từ. Nếu dây cáp mạng chạy song song với cáp động lực mà không có biện pháp che chắn, nhiễu điện từ sẽ xâm nhập vào đường truyền.

• Triệu chứng: Tỷ lệ lỗi gói tin (CRC Errors / Packet Dropped) tăng cao trên các cổng của Managed Switch. Thiết bị mất kết nối ngẫu nhiên rồi tự động kết nối lại sau vài giây.
• Hậu quả: Làm tăng thời gian phản hồi mạng, mất dữ liệu điều khiển thời gian thực.

Lỗi 3: Quá tải băng thông do gói tin Multicast (Multicast Storm)

Mặc định, dữ liệu I/O thời gian thực của EtherNet/IP được truyền dưới dạng Multicast (truyền đến một nhóm thiết bị). Nếu mạng của bạn sử dụng các bộ chia mạng thông thường (Unmanaged Switch), các gói tin này sẽ bị gửi đến tất cả các cổng giống như gói tin Broadcast.

• Triệu chứng: Đèn LED trên tất cả các cổng Switch nhấp nháy liên tục với tần suất cực cao (hiện tượng nháy bão). Các thiết bị cấu hình thấp trong mạng (như HMI đời cũ) bị treo hoặc phản hồi rất chậm.
• Hậu quả: Nghẽn mạng (Network Congestion) toàn hệ thống, mất kết nối hàng loạt thiết bị ngoại vi.

Lỗi 4: Cấu hình sai chỉ số RPI (Requested Packet Interval)

RPI là khoảng thời gian định kỳ mà thiết bị gửi dữ liệu về cho PLC master. Nếu kỹ sư cài đặt chỉ số RPI quá nhỏ, hệ thống sẽ bị quá tải năng lực xử lý phần cứng.

• Triệu chứng: Bộ xử lý truyền thông của PLC hoặc card mạng bị quá tải CPU (CPU Overhead). Xuất hiện lỗi Connection Timeout (Code 16#0203) trên phần mềm lập trình (như Studio 5000).
• Hậu quả: Giới hạn băng thông của thiết bị bị vượt quá, gây rớt kết nối diện rộng.

Lỗi 5: Sự cố vật lý từ cáp mạng và đầu bấm đầu RJ45/M12

Môi trường công nghiệp có độ ẩm cao, rung lắc mạnh và hóa chất ăn mòn. Các đầu bấm RJ45 thông thường dễ bị oxy hóa hoặc lỏng chân tiếp xúc. Cáp mạng không chuyên dụng dễ bị đứt ngầm do co giãn.

• Triệu chứng: Đèn Link/Activity trên thiết bị hoặc Switch bị tắt hoàn toàn hoặc nhấp nháy màu cam/đỏ. Tốc độ cổng tự động hạ từ 100 Mbps xuống còn 10 Mbps Full-Duplex hoặc Half-Duplex.

Quy trình chẩn đoán lỗi EtherNet/IP hiệu quả

Để xác định chính xác nguyên nhân gây lỗi, bạn cần thực hiện theo các bước chẩn đoán từ tổng quan đến chi tiết dưới đây:

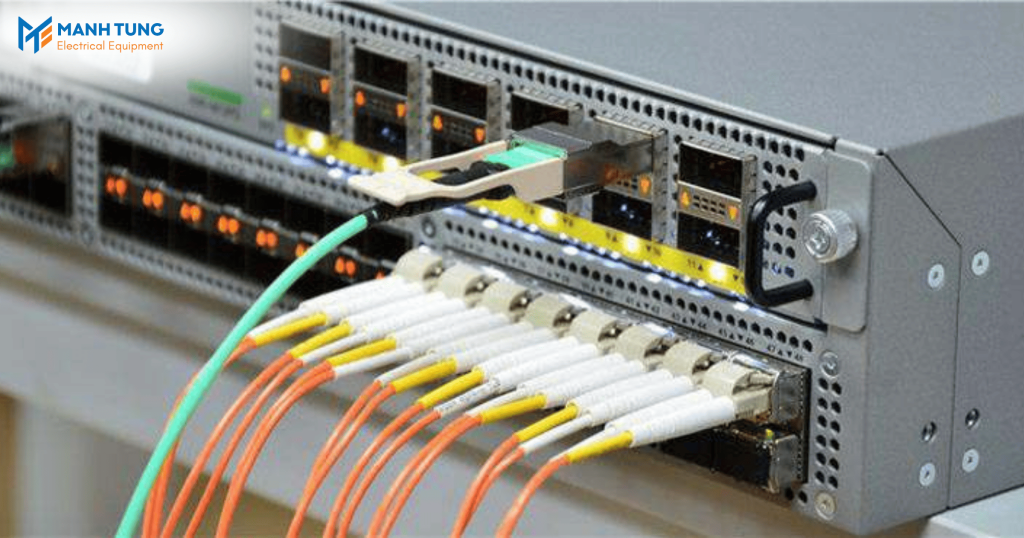

Bước 1: Quan sát hệ thống đèn LED trạng thái

Hầu hết các thiết bị EtherNet/IP tiêu chuẩn đều có hai đèn LED quan trọng:

• Module Status (MS): Chỉ thị trạng thái phần cứng của thiết bị (Xanh lá: Bình thường; Đỏ nhấp nháy: Lỗi cấu hình; Đỏ đặc: Lỗi phần cứng nghiêm trọng).
• Network Status (NS): Chỉ thị trạng thái kết nối mạng (Xanh lá nhấp nháy: Đã có IP nhưng chưa thiết lập kết nối CIP; Xanh lá đặc: Đã kết nối CIP thành công; Đỏ nhấp nháy: Trùng IP hoặc Connection Timeout).

Bước 2: Sử dụng lệnh PING và quét địa chỉ IP

• Sử dụng máy tính kỹ thuật kết nối vào mạng và mở Command Prompt (CMD).
• Gõ lệnh ping [Địa_chỉ_IP_thiết_bị] -t để kiểm tra độ ổn định của đường truyền. Nếu xuất hiện thông báo Request timed out hoặc thời gian phản hồi (time) dao động lớn (trên 50ms), hệ thống mạng đang gặp vấn đề suy hao hoặc quá tải.
• Sử dụng các phần mềm quét IP miễn phí như Advanced IP Scanner hoặc công cụ chuyên dụng như RSLinx Classic (của Rockwell Automation) để quét toàn bộ dải IP, phát hiện các thiết bị lạ hoặc phát hiện lỗi trùng IP.

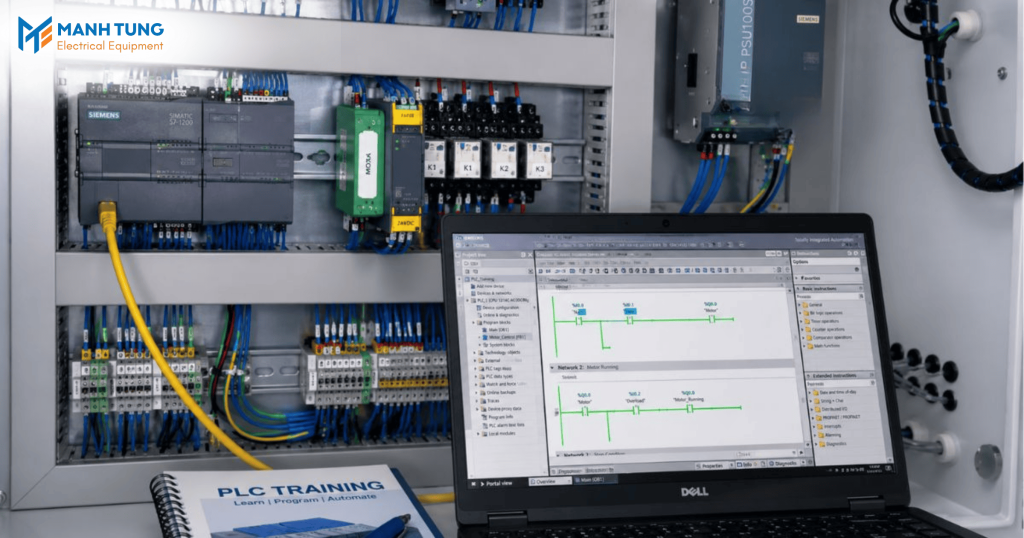

Bước 3: Đọc mã lỗi trên phần mềm lập trình PLC

Khi một kết nối EtherNet/IP bị lỗi, PLC sẽ lưu lại một mã lỗi (Error Code) thập lục phân. Bạn cần truy cập vào mục cấu hình I/O Configuration trên phần mềm (ví dụ: Studio 5000, TIA Portal):

• Code 16#0203 (Connection Timeout): Thiết bị không phản hồi trong khoảng thời gian RPI nhân với hệ số nhân (thường là RPI x 4). Nguyên nhân chính là do mất kết nối vật lý hoặc nghẽn mạng.
• Code 16#0117 (Connection Requested Valued Out of Range): Cài đặt thông số kích thước dữ liệu (Assembly Instance Size) không khớp giữa PLC và thiết bị ngoại vi.

Bước 4: Sử dụng phần mềm phân tích Wireshark

Wireshark là công cụ phân tích gói tin mạng mạnh mẽ nhất. Bằng cách cắm máy tính vào một cổng Mirror Port trên Managed Switch, bạn có thể bắt được toàn bộ lưu lượng mạng:

• Lọc gói tin bằng từ khóa enip hoặc cip để kiểm tra các bản tin truyền thông.
• Kiểm tra tỷ lệ gói tin ARP (Address Resolution Protocol) bất thường để tìm ra thiết bị đang bị trùng IP.
• Đo lường tần suất gửi gói tin UDP để phát hiện thiết bị nào đang gửi dữ liệu quá nhanh gây ngập lụt mạng.

Giải pháp khắc phục và tối ưu hóa mạng EtherNet/IP

Sau khi đã chẩn đoán chính xác nguyên nhân, hãy áp dụng các giải pháp kỹ thuật sau để xử lý dứt điểm sự cố và phòng ngừa lỗi quay trở lại:

Giải pháp khắc phục lỗi vật lý và nhiễu (EMI)

• Sử dụng cáp chuẩn công nghiệp: Thay thế toàn bộ cáp mạng văn phòng bằng cáp mạng công nghiệp có vỏ bọc chống nhiễu SF/UTP hoặc S/FTP (đáp ứng tiêu chuẩn Cat5e hoặc Cat6).
• Đầu nối chuẩn M12: Ở những khu vực có độ rung lắc mạnh hoặc bụi bặm, hãy sử dụng đầu nối M12 D-Code (4 chân) hoặc M12 X-Code (8 chân) thay vì đầu RJ45 nhựa thông thường.
• Đi dây đúng kỹ thuật: Giữ khoảng cách tối thiểu từ 15cm đến 30cm giữa cáp mạng Ethernet và cáp động lực AC. Sử dụng máng cáp kim loại có tiếp địa tốt để đi dây mạng.

Giải pháp cấu hình thiết bị và quản lý IP

• Sử dụng IP tĩnh (Static IP): Luôn gán địa chỉ IP tĩnh cho các thiết bị điều khiển cốt lõi (PLC, HMI, VFD, I/O). Không sử dụng DHCP động trong mạng công nghiệp để tránh việc thay đổi IP sau khi mất điện.
• Bật tính năng ACD (Address Conflict Detection): Kích hoạt tính năng ACD trên các thiết bị EtherNet/IP. Khi có thiết bị mới trùng IP cắm vào, hệ thống sẽ tự động phát hiện và ngăn thiết bị đó làm ảnh hưởng đến thiết bị đang chạy.
• Tối ưu hóa chỉ số RPI: Cài đặt chỉ số RPI phù hợp với tính chất của thiết bị. Ví dụ: Các nút bấm dừng khẩn cấp/an toàn cần RPI từ 2ms – 10ms; trong khi cảm biến nhiệt độ hay mức bồn dầu chỉ cần RPI từ 50ms – 100ms.

Giải pháp quản lý hạ tầng mạng (Switching)

• Thay thế Unmanaged Switch bằng Managed Switch: Đây là bước nâng cấp quan trọng nhất để xây dựng một hệ thống mạng EtherNet/IP tin cậy.
• Kích hoạt IGMP Snooping: Tính năng này trên Managed Switch giúp giám sát các nhóm Multicast. Nó đảm bảo gói tin I/O chỉ được truyền đến đúng thiết bị đăng ký nhận (PLC và thiết bị đích), ngăn chặn hoàn toàn hiện tượng nghẽn mạng Multicast Storm.
• Phân chia mạng ảo VLAN (Virtual LAN): Tách biệt mạng điều khiển công nghiệp (OT) ra khỏi mạng văn phòng (IT). Việc này không chỉ giải phóng băng thông mà còn nâng cao tính bảo mật, ngăn chặn mã độc lây lan vào hệ thống sản xuất.

Kết luận

Mạng EtherNet/IP là xương sống giúp vận hành các nhà máy thông minh hiện đại. Việc thấu hiểu các lỗi thường gặp cùng quy trình chẩn đoán, khắc phục khoa học không chỉ giúp các kỹ sư bảo trì xử lý sự cố nhanh nhất, giảm thiểu tối đa thời gian dừng máy (Downtime) đắt đỏ, mà còn góp phần kéo dài tuổi thọ cho toàn bộ hệ thống điều khiển tự động. Hãy luôn đầu tư vào hạ tầng phần cứng chuẩn công nghiệp và cấu hình mạng đúng khuyến cáo để xây dựng một hệ thống truyền thông bền bỉ, an toàn.

---
