ELCB Là gì? Tổng quan về ELCB Mitsubishi chi tiết nhất

Trong hệ thống điện công nghiệp và dân dụng, an toàn điện là hạng mục kỹ thuật cốt lõi quyết định sự bền vững của công trình. Các tai nạn liên quan đến điện giật hay hỏa hoạn do rò rỉ điện năng không chỉ gây thiệt hại về người và tài sản mà còn làm gián đoạn nghiêm trọng quy trình sản xuất. Để kiểm soát các rủi ro này, việc trang bị thiết bị đóng cắt có chức năng chống dòng rò là yêu cầu bắt buộc trong các quy chuẩn thiết kế cơ điện hiện hành.

Trong phân khúc thiết bị đóng cắt hạ thế, ELCB Mitsubishi (thường được biết đến với tên gọi dòng NV) đã trở thành một chuẩn mực về độ tin cậy và hiệu suất. Khác với các thiết bị chống rò dân dụng dạng tép, ELCB Mitsubishi dạng khối được thiết kế để chịu đựng các điều kiện khắc nghiệt của môi trường công nghiệp, dòng ngắn mạch lớn và khả năng vận hành ổn định trong môi trường có nhiều nhiễu sóng hài. Bài viết này sẽ cung cấp một cái nhìn toàn diện, chuyên sâu về cấu tạo, nguyên lý và ứng dụng của các dòng ELCB Mitsubishi phổ biến nhất hiện nay.

Giới thiệu về ELCB Mitsubishi

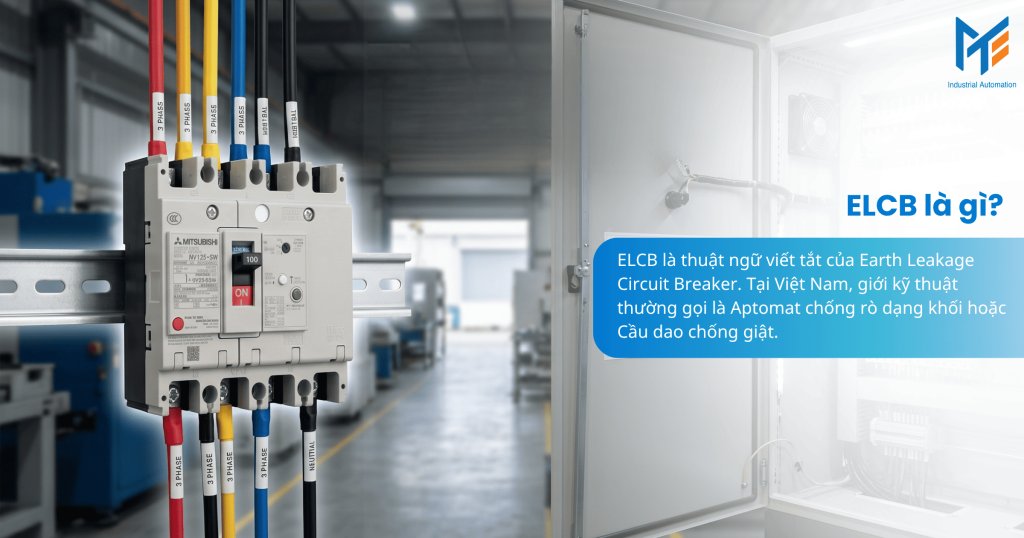

ELCB là gì?

ELCB là thuật ngữ viết tắt của Earth Leakage Circuit Breaker. Tại Việt Nam, giới kỹ thuật thường gọi là Aptomat chống rò dạng khối hoặc Cầu dao chống giật.

Về mặt kỹ thuật, ELCB Mitsubishi là một thiết bị đóng cắt tích hợp ba chức năng bảo vệ trong một vỏ đúc khối (Molded Case):

1. Bảo vệ quá tải: Ngắt mạch khi dòng điện tiêu thụ vượt ngưỡng định mức, bảo vệ dây dẫn không bị phát nhiệt quá mức.
2. Bảo vệ ngắn mạch: Ngắt mạch tức thì khi xảy ra sự cố chập pha, ngăn chặn hồ quang điện phá hủy hệ thống.
3. Bảo vệ dòng rò: Phát hiện và ngắt mạch khi có dòng điện rò rỉ đi xuống đất hoặc qua cơ thể người, ngăn ngừa tai nạn điện giật và hỏa hoạn.

Khác với RCCB (chỉ chống rò) hay RCBO (chống rò dạng tép dùng cho dòng nhỏ), ELCB của Mitsubishi (Dòng NV) có cấu trúc tương tự như một MCCB (Aptomat khối). Điều này cho phép nó chịu được dòng tải lớn (lên đến 800A hoặc hơn) và dòng cắt ngắn mạch rất cao (lên đến 75kA), phù hợp cho các vị trí đầu nguồn hoặc các tủ phân phối công nghiệp.

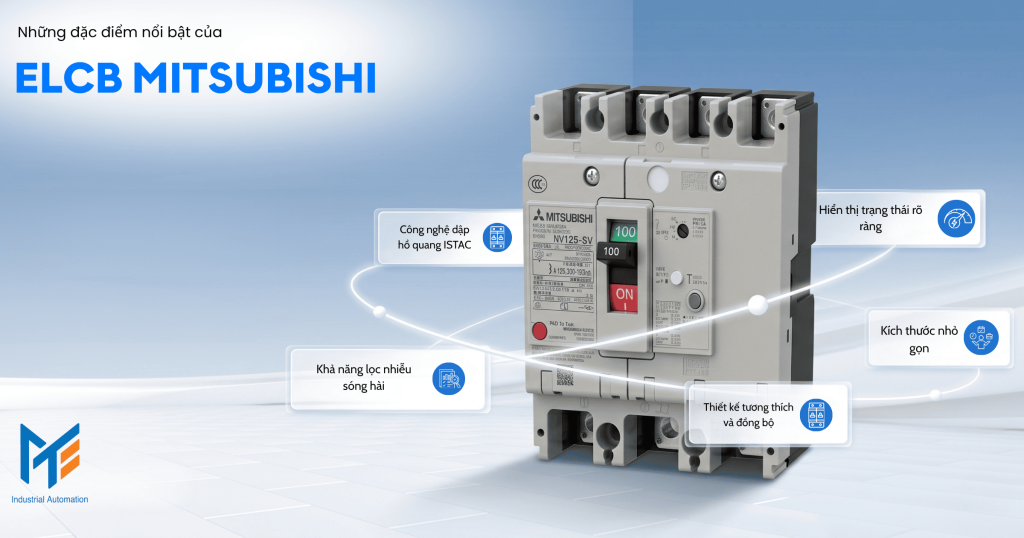

Những đặc điểm nổi bật của ELCB Mitsubishi

Dòng sản phẩm ELCB Mitsubishi, sở hữu những công nghệ độc quyền giúp nó vượt trội so với các đối thủ cùng phân khúc:

• Công nghệ dập hồ quang ISTAC:Khi ngắt mạch ở dòng điện lớn, hồ quang điện sinh ra có sức tàn phá khủng khiếp. Mitsubishi áp dụng công nghệ ISTAC giúp đẩy nhanh tốc độ di chuyển của hồ quang vào buồng dập, chia nhỏ và làm nguội hồ quang trong thời gian cực ngắn. Điều này giúp bảo vệ bề mặt tiếp điểm, duy trì độ dẫn điện tốt sau nhiều lần đóng cắt sự cố.
• Khả năng lọc nhiễu sóng hài:Trong nhà máy hiện đại, việc sử dụng biến tần, bộ khởi động mềm và các thiết bị điện tử công suất sinh ra rất nhiều sóng hài và nhiễu cao tần. Các ELCB thông thường rất dễ bị tác động sai (nhảy aptomat vô cớ) do không phân biệt được dòng rò thực và dòng rò do nhiễu. ELCB Mitsubishi được trang bị mạch lọc thông minh, loại bỏ các thành phần nhiễu tần số cao, chỉ tác động khi phát hiện dòng rò ở tần số công nghiệp gây nguy hiểm thực sự.
• Thiết kế tương thích và đồng bộ:Kích thước của ELCB dòng NV được thiết kế tương đồng với dòng MCCB dòng NF. Điều này giúp các nhà lắp ráp tủ bảng điện dễ dàng quy hoạch không gian, sử dụng chung các phụ kiện như tay xoay, nắp che đầu cực và thanh cái, tạo nên sự thẩm mỹ và đồng bộ cho hệ thống tủ điện.

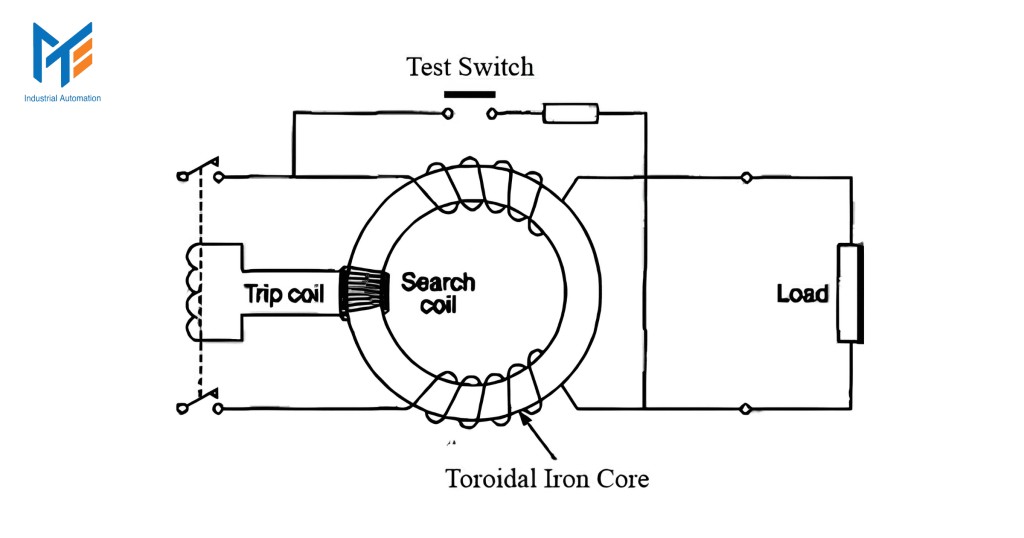

Nguyên lí hoạt động của ELCB

Hoạt động của ELCB Mitsubishi dựa trên nguyên tắc so sánh cân bằng dòng điện thông qua một biến dòng thứ tự không (ZCT).

1. Trạng thái bình thường:Dòng điện đi vào từ nguồn qua các dây pha và quay về qua dây trung tính (nếu có). Theo định luật Kirchhoff, tổng đại số các vector dòng điện tại một thời điểm bằng 0. Từ thông sinh ra trong lõi sắt từ của ZCT triệt tiêu lẫn nhau. Không có tín hiệu điện áp ở cuộn dây thứ cấp.
2. Trạng thái sự cố rò điện:Khi có dòng điện rò rỉ (ví dụ do lớp cách điện bị hỏng, dòng điện phóng ra vỏ máy xuống đất), sự cân bằng dòng điện bị phá vỡ. Tổng vector dòng điện đi và về khác 0. Sự chênh lệch này tạo ra từ thông dư trong lõi ZCT.Từ thông biến thiên này cảm ứng ra một suất điện động trong cuộn dây thứ cấp. Tín hiệu này được đưa vào mạch so sánh điện tử.
3. Cơ chế tác động:Nếu tín hiệu vượt quá ngưỡng cài đặt (ví dụ 30mA), mạch điện tử sẽ kích hoạt cuộn hút (Trip Coil). Cuộn hút này tác động lực cơ học vào lẫy khóa, giải phóng lò xo nén để tách tiếp điểm động lực, ngắt nguồn điện ngay lập tức. Toàn bộ quá trình này diễn ra trong thời gian rất ngắn, thường dưới 0.1 giây.

Các loại ELCB Mitsubishi phổ biến hiện nay

Mitsubishi Electric phân chia dải sản phẩm ELCB thành ba phân khúc chính: C (Economy), S (Standard) và H (High Performance) để tối ưu hóa chi phí và tính năng cho từng ứng dụng cụ thể.

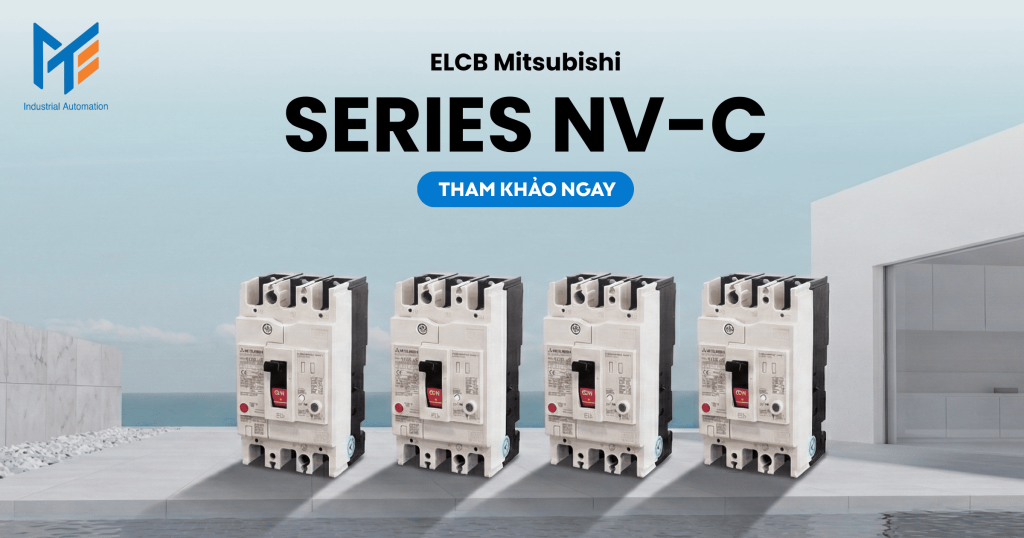

ELCB Mitsubishi Series NV-C

Đây là dòng sản phẩm được thiết kế tối ưu về mặt chi phí, phục vụ cho các ứng dụng cơ bản, không yêu cầu dòng cắt ngắn mạch quá cao.

• Dòng cắt ngắn mạch Icu: Thường ở mức thấp đến trung bình (ví dụ 5kA, 10kA, 25kA, 36kA tùy khung dòng).
• Đặc điểm: Kích thước nhỏ gọn, đáp ứng đầy đủ các tiêu chuẩn an toàn cơ bản.
• Ứng dụng:
  • Sử dụng trong các tủ điện phân phối chiếu sáng.
  • Làm aptomat tổng cho các căn hộ chung cư, nhà phố.
  • Bảo vệ các máy móc công nghiệp nhỏ, độc lập, nằm xa trạm biến áp (nơi dòng ngắn mạch dự kiến đã bị suy giảm).
• Ưu điểm: Giá thành cạnh tranh, dễ dàng tiếp cận cho các dự án ngân sách hạn hẹp nhưng vẫn đảm bảo thương hiệu và chất lượng Mitsubishi.

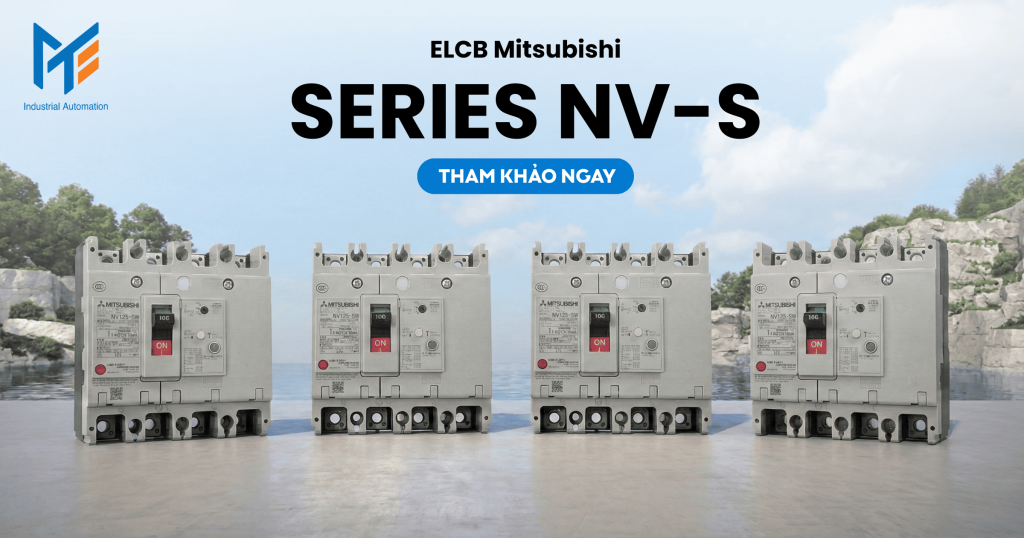

ELCB Mitsubishi Series NV-S

Đây là dòng sản phẩm chủ lực, có dải hoạt động rộng nhất và được sử dụng phổ biến nhất trong các nhà máy công nghiệp và tòa nhà thương mại.

• Dòng cắt ngắn mạch Icu: Đạt mức tiêu chuẩn công nghiệp (ví dụ 36kA, 50kA). Mức này đủ để đảm bảo an toàn cho hầu hết các tủ phân phối nhánh (DB) hoặc tủ động lực (MCC).
• Đặc điểm: Cân bằng hoàn hảo giữa hiệu suất và chi phí. Tích hợp khả năng chống nhiễu tốt hơn dòng C. Có nhiều tùy chọn về phụ kiện đi kèm.
• Ứng dụng:
  • Tủ điều khiển động cơ, bơm, quạt.
  • Tủ phân phối tầng trong các tòa nhà cao ốc.
  • Hệ thống HVAC, thang máy.
• Ưu điểm: Độ tin cậy cao, kho hàng thường có sẵn số lượng lớn, phù hợp cho đa số các bản vẽ thiết kế cơ điện thông dụng.

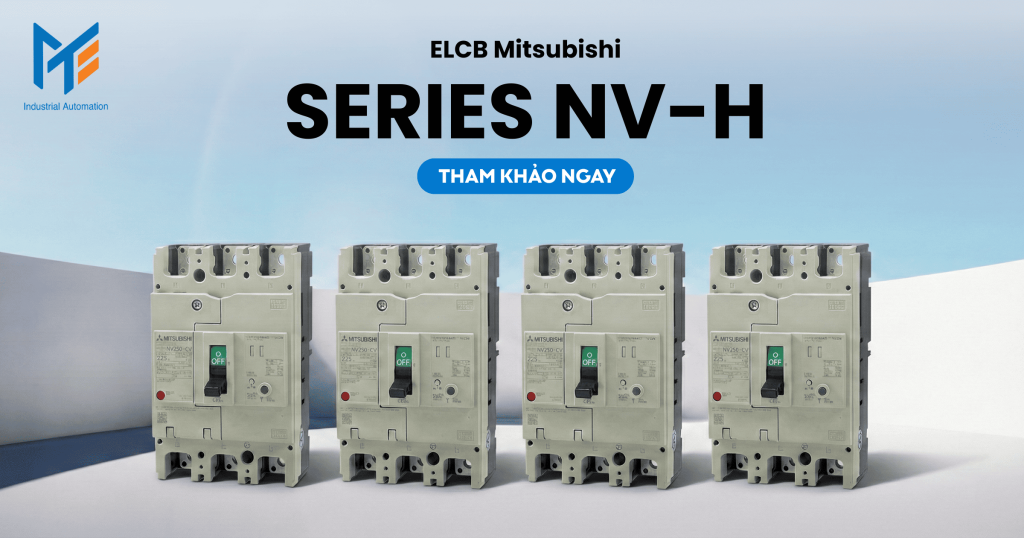

ELCB Mitsubishi Series NV-H

Đây là dòng sản phẩm cao cấp nhất, được thiết kế cho các vị trí yêu cầu khả năng chịu đựng sự cố cực lớn.

• Dòng cắt ngắn mạch Icu: Rất cao (ví dụ 70kA, 75kA).
• Đặc điểm: Được chế tạo với vật liệu và kết cấu cơ khí đặc biệt để chịu được lực điện động khổng lồ khi xảy ra ngắn mạch ngay tại vị trí gần nguồn.
• Ứng dụng:
  • Lắp đặt tại tủ điện tổng (MSB) ngay sau máy biến áp hạ thế.
  • Các hệ thống điện trong nhà máy công nghiệp nặng, lọc dầu, thép, xi măng.
  • Các vị trí yêu cầu độ tin cậy tuyệt đối và khả năng phối hợp bảo vệ (Cascading) với các thiết bị hạ nguồn.
• Ưu điểm: Đảm bảo an toàn tối đa cho hệ thống nguồn, giảm thiểu nguy cơ phá hủy tủ điện khi có sự cố lớn.

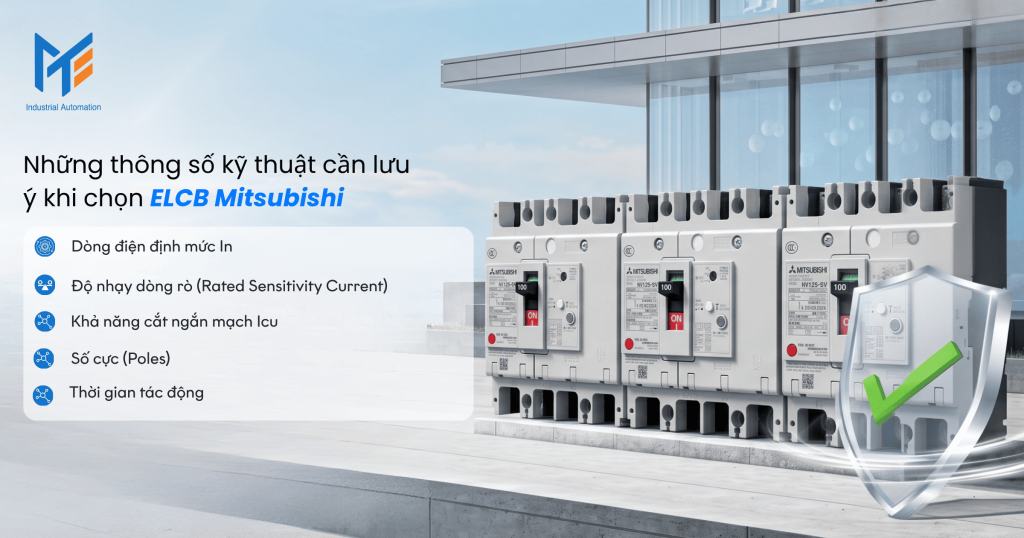

Những thông số kỹ thuật cần lưu ý khi chọn ELCB Mitsubishi

Việc lựa chọn ELCB đòi hỏi sự chính xác cao về mặt kỹ thuật. Dưới đây là các thông số cốt lõi mà kỹ sư cần tính toán kỹ lưỡng.

Dòng điện định mức In

Đây là dòng điện làm việc lâu dài tối đa của thiết bị. Cần chọn In lớn hơn dòng tải tính toán ($I_b$) và nhỏ hơn dòng chịu tải của cáp điện.

• Các mức phổ biến: 32A, 40A, 50A, 63A, 100A, 125A, 250A, 400A, 630A, 800A.
• Lưu ý: Với ELCB Mitsubishi, cần chú ý đến nhiệt độ môi trường lắp đặt. Nếu lắp trong tủ kín nhiệt độ cao, cần tính hệ số giảm tải (Derating) để chọn dòng định mức lớn hơn.

Độ nhạy dòng rò (Rated Sensitivity Current)

Thông số này quyết định mục đích bảo vệ của thiết bị.

• 30mA: Bảo vệ con người (chống điện giật trực tiếp). Bắt buộc dùng cho các mạch ổ cắm, thiết bị cầm tay, khu vực ẩm ướt.
• 100mA / 200mA / 500mA: Bảo vệ chống hỏa hoạn và chống giật gián tiếp. Dùng cho các mạch phân phối tổng hoặc các thiết bị cố định có dòng rò tự nhiên lớn.
• Loại điều chỉnh được: Một số dòng ELCB cao cấp cho phép chỉnh định ngưỡng dòng rò (ví dụ từ 100mA đến 500mA) và thời gian trễ, giúp linh hoạt trong việc phối hợp bảo vệ.

Khả năng cắt ngắn mạch Icu

Phải tính toán dòng ngắn mạch dự kiến tại điểm lắp đặt. ELCB được chọn phải có Icu lớn hơn dòng ngắn mạch này.

• Nếu lắp gần trạm biến áp: Chọn dòng NV-H (70kA trở lên).
• Nếu lắp ở tủ nhánh xa: Chọn dòng NV-S (36kA – 50kA).
• Nếu lắp ở tủ cuối nguồn: Chọn dòng NV-C (10kA – 25kA).

Số cực (Poles)

• 3P (3 Cực): Dùng cho tải động cơ 3 pha cân bằng (không có trung tính).
• 4P (4 Cực): Dùng cho hệ thống phân phối 3 pha 4 dây (có trung tính).
• Lưu ý kỹ thuật: Đối với hệ thống 3 pha 4 dây, nếu dùng ELCB 3P bảo vệ cho tải 1 pha, thiết bị sẽ hiểu nhầm dòng điện trên dây trung tính là dòng rò và ngắt mạch ngay lập tức. Do đó, phải chọn đúng loại 4P cho ứng dụng này.

Thời gian tác động

Theo tiêu chuẩn an toàn, ELCB phải ngắt mạch trong vòng 0.1 giây khi dòng rò đạt ngưỡng định mức. Đối với các loại có thời gian trễ (Time Delay) dùng cho tủ tổng, thời gian này có thể chỉnh định lên 0.3s hoặc 1s để đảm bảo tính chọn lọc, cho phép ELCB nhánh cắt trước.

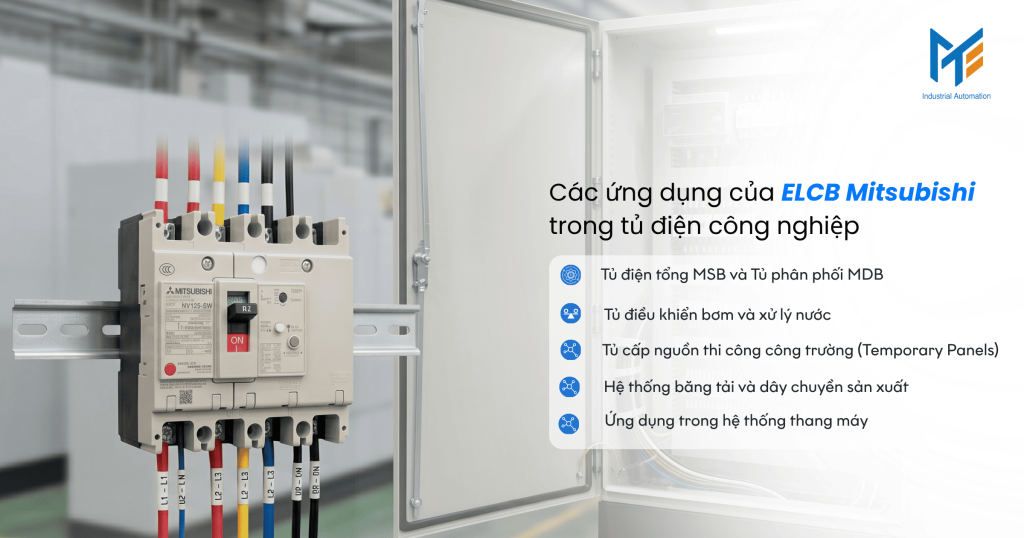

Các ứng dụng của ELCB Mitsubishi trong tủ điện công nghiệp

ELCB Mitsubishi là thành phần không thể thiếu trong cấu trúc an toàn của hệ thống điện nhà máy.

Tủ điện tổng MSB và Tủ phân phối MDB

Tại các tủ phân phối chính, ELCB (thường là loại dòng rò lớn 300mA hoặc 500mA) đóng vai trò bảo vệ dự phòng. Nó giám sát tổng thể cách điện của toàn bộ hệ thống dây dẫn phía sau. Nếu xảy ra sự cố rò rỉ lớn gây nguy cơ cháy nổ mà các thiết bị nhánh không phát hiện được, ELCB tổng sẽ ngắt mạch.

Tủ điều khiển bơm và xử lý nước

Khu vực nhà bơm, tháp giải nhiệt, bể xử lý nước thải là môi trường có độ ẩm rất cao. Động cơ bơm rất dễ bị suy giảm cách điện. Việc sử dụng ELCB Mitsubishi (độ nhạy 30mA) cấp nguồn cho bơm là bắt buộc để bảo vệ người vận hành khỏi điện giật khi chạm vào vỏ động cơ nhiễm điện.

Tủ cấp nguồn thi công công trường (Temporary Panels)

Các tủ điện di động phục vụ máy hàn, máy cắt, tời nâng tại công trường xây dựng tiềm ẩn rủi ro rất cao do dây dẫn tạm bợ. ELCB Mitsubishi NV-S series với độ bền cơ học cao, chịu va đập tốt là lựa chọn lý tưởng để bảo vệ an toàn cho công nhân xây dựng.

Hệ thống băng tải và dây chuyền sản xuất

Trong dây chuyền có nhiều động cơ và nhân viên thao tác trực tiếp, ELCB giúp ngăn chặn tai nạn. Đặc biệt, với khả năng chống nhiễu sóng hài, ELCB Mitsubishi hoạt động ổn định ngay cả khi cấp nguồn cho các biến tần điều khiển động cơ băng tải, tránh tình trạng dừng dây chuyền do ngắt sai.

Ứng dụng trong hệ thống thang máy

Thang máy yêu cầu độ an toàn tuyệt đối. ELCB Mitsubishi được sử dụng để bảo vệ nguồn động lực và nguồn điều khiển thang máy. Khả năng chịu tải khởi động và lọc nhiễu giúp thang máy vận hành êm ái, an toàn.

Mua ELCB Mitsubishi uy tín chính hãng ở đâu?

ELCB là thiết bị bảo vệ sinh mạng, do đó yếu tố chất lượng và nguồn gốc xuất xứ phải được đặt lên hàng đầu. Các sản phẩm trôi nổi, hàng nhái hoặc hàng cũ tân trang (refurbished) thường có mạch điện tử phát hiện dòng rò bị lão hóa, không đảm bảo độ nhạy và thời gian cắt, gây nguy hiểm khôn lường.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) là đơn vị phân phối chiến lược các sản phẩm thiết bị đóng cắt hạ thế của Mitsubishi Electric tại Việt Nam.

Tại sao nên lựa chọn MTEE?

1. Cam kết chính hãng 100%:Mọi sản phẩm ELCB dòng NV bán ra đều đi kèm đầy đủ chứng từ nhập khẩu, chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) bản gốc hoặc sao y công chứng. Chúng tôi cam kết bồi thường nếu phát hiện hàng giả.
2. Kho hàng quy mô lớn:Chúng tôi hiểu rằng sự cố điện cần được khắc phục ngay lập tức. MTEE duy trì tồn kho lớn các mã hàng thông dụng từ dòng NV-C đến NV-H, các dải dòng từ 32A đến 800A, độ nhạy 30mA/300mA, sẵn sàng giao hàng hỏa tốc đến công trình.
3. Giá cả và Dịch vụ:MTEE cung cấp mức giá cạnh tranh nhất cho các nhà thầu cơ điện và các đơn vị lắp ráp tủ bảng điện. Chính sách bảo hành chính hãng, đổi trả linh hoạt và hỗ trợ kỹ thuật trọn đời sản phẩm.

Lời kết

ELCB Mitsubishi là sự kết tinh của công nghệ an toàn điện hàng đầu Nhật Bản. Với khả năng bảo vệ toàn diện, độ bền bỉ trong môi trường công nghiệp và khả năng chống nhiễu vượt trội, đây là giải pháp tối ưu để bảo vệ con người và tài sản trong mọi công trình.
