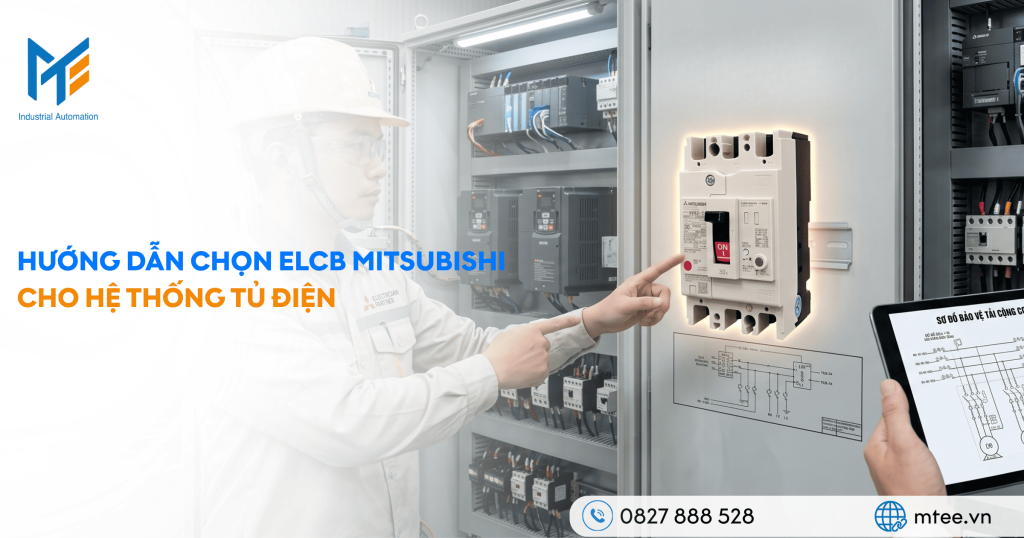

Hướng dẫn chọn ELCB Mitsubishi cho hệ thống tủ điện

Trong thiết kế cơ điện, việc đảm bảo an toàn cho hệ thống phân phối nguồn không chỉ dừng lại ở việc bảo vệ thiết bị khỏi các sự cố quá tải hay ngắn mạch. Một yếu tố quan trọng khác thường bị xem nhẹ nhưng lại mang tính quyết định đến an toàn sinh mạng con người và phòng chống cháy nổ, đó là bảo vệ chống dòng rò. Các sự cố rò rỉ điện năng do lão hóa cách điện, ẩm ướt hoặc hư hỏng thiết bị nếu không được phát hiện và cô lập kịp thời sẽ dẫn đến tai nạn điện giật hoặc phát sinh nhiệt lượng gây hỏa hoạn.

ELCB Mitsubishi là giải pháp thiết bị đóng cắt tích hợp toàn diện, được thiết kế để giải quyết triệt để các vấn đề nêu trên trong môi trường công nghiệp khắc nghiệt. Tuy nhiên, việc lựa chọn đúng mã sản phẩm ELCB không hề đơn giản. Nếu chọn sai thông số, hệ thống có thể gặp tình trạng ngắt điện liên tục do tác động sai, gây gián đoạn sản xuất, hoặc nguy hiểm hơn là không tác động khi có sự cố thực sự. Bài viết này sẽ cung cấp một quy trình kỹ thuật chuẩn xác, đi sâu vào phân tích các thông số và phương pháp tính toán để giúp kỹ sư lựa chọn đúng thiết bị ELCB Mitsubishi cho từng vị trí trong hệ thống tủ điện.

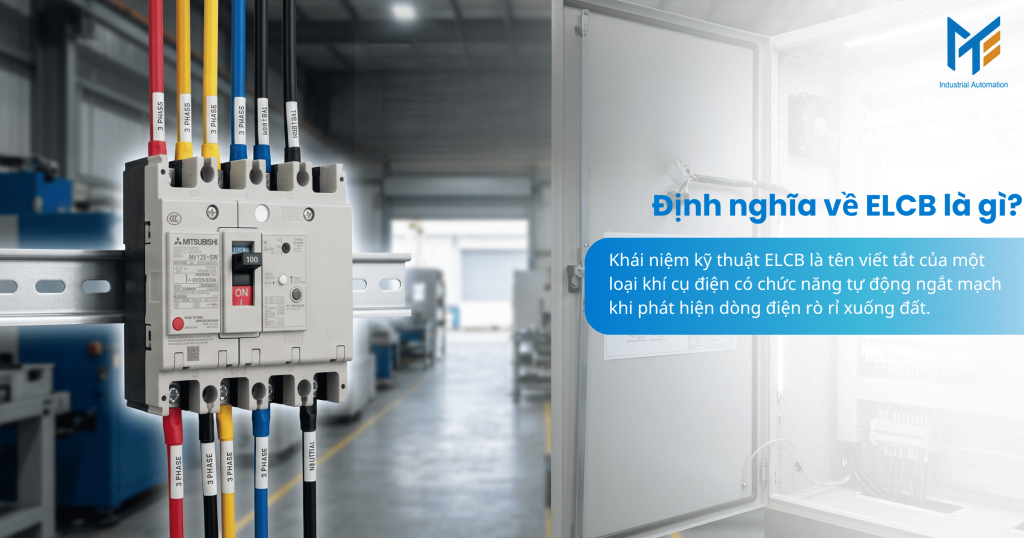

Định nghĩa về ELCB là gì?

Khái niệm kỹ thuật ELCB là tên viết tắt của một loại khí cụ điện có chức năng tự động ngắt mạch khi phát hiện dòng điện rò rỉ xuống đất. Tại thị trường Việt Nam, thiết bị này được giới kỹ thuật gọi là Aptomat chống rò dạng khối hoặc Cầu dao chống giật.

Về mặt cấu tạo, ELCB Mitsubishi (Dòng NV Series) là một thiết bị đóng cắt tích hợp ba chức năng bảo vệ trong một vỏ đúc nguyên khối:

1. Chức năng bảo vệ quá tải: Ngắt mạch khi dòng điện tiêu thụ vượt quá ngưỡng định mức, bảo vệ dây dẫn không bị phát nhiệt quá mức gây hư hỏng lớp cách điện.
2. Chức năng bảo vệ ngắn mạch: Ngắt mạch tức thì khi xảy ra sự cố chạm chập giữa các pha hoặc giữa pha và trung tính, ngăn chặn lực điện động phá hủy thanh cái và thiết bị.
3. Chức năng bảo vệ dòng rò: Phát hiện sự mất cân bằng giữa dòng điện đi và dòng điện về thông qua một biến dòng thứ tự không ZCT. Khi sự chênh lệch này vượt quá ngưỡng cài đặt, mạch điện tử sẽ kích hoạt cơ cấu nhả để cô lập nguồn điện.

Phân biệt với các thiết bị khác Cần phân biệt rõ ELCB dạng khối với các thiết bị chống rò dạng tép (RCBO) hay thiết bị chống rò đơn thuần (RCCB). ELCB Mitsubishi được thiết kế theo tiêu chuẩn công nghiệp với khả năng chịu dòng tải lớn (lên đến 800A) và dòng cắt ngắn mạch cao (lên đến 75kA), phù hợp lắp đặt tại các tủ điện phân phối chính hoặc tủ động lực, nơi mà các thiết bị dạng tép không thể đáp ứng được.

Xem thêm: ELCB Là gì? Tổng quan về ELCB Mitsubishi chi tiết nhất

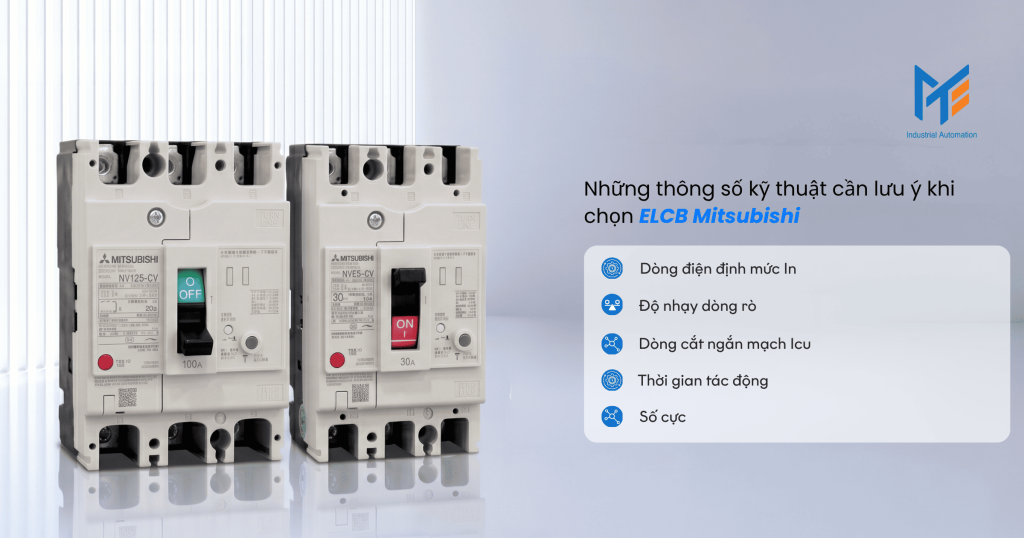

Những thông số kỹ thuật cần lưu ý khi chọn ELCB Mitsubishi

Để thiết bị hoạt động tin cậy và chính xác, quá trình lựa chọn cần dựa trên việc phân tích kỹ lưỡng các thông số kỹ thuật cốt lõi sau đây.

Dòng điện định mức In

Đây là thông số cơ bản nhất, biểu thị dòng điện làm việc lâu dài tối đa mà ELCB có thể dẫn qua mà không bị tác động nhiệt.

• Các mức phổ biến của dòng NV: 32A, 50A, 63A, 100A, 250A, 400A, 630A, 800A.
• Lưu ý nhiệt độ: Dòng định mức của ELCB Mitsubishi thường được thử nghiệm ở nhiệt độ tiêu chuẩn 40°C. Trong môi trường tủ điện công nghiệp kín, nhiệt độ có thể tăng lên 50-60°C. Khi đó, khả năng dẫn dòng của thiết bị sẽ giảm xuống (hiện tượng Derating). Kỹ sư cần tra biểu đồ đặc tuyến nhiệt độ trong tài liệu kỹ thuật để chọn dòng định mức cao hơn một cấp nếu cần thiết.

Độ nhạy dòng rò

Thông số này quy định mức dòng điện rò rỉ tối thiểu để kích hoạt cơ chế ngắt mạch.

• 30mA: Ngưỡng bảo vệ con người. Tại mức này, thiết bị sẽ ngắt điện trước khi dòng điện gây rung tâm thất dẫn đến tử vong. Bắt buộc dùng cho các mạch cấp nguồn trực tiếp cho thiết bị cầm tay, ổ cắm, khu vực ẩm ướt.
• 100mA / 200mA / 500mA: Ngưỡng bảo vệ tài sản và chống cháy. Dòng rò ở mức này sinh nhiệt đủ để gây cháy vật liệu cách điện. Thường dùng cho tủ phân phối tổng hoặc các thiết bị cố định có dòng rò tự nhiên lớn.

Dòng cắt ngắn mạch Icu

Chỉ số này cho biết dòng điện ngắn mạch lớn nhất mà ELCB có thể cắt an toàn mà không bị phá hủy hoặc hàn dính tiếp điểm.

• Cần tính toán dòng ngắn mạch dự kiến tại điểm lắp đặt.
• Tủ điện càng gần trạm biến áp, dòng ngắn mạch càng lớn, yêu cầu Icu càng cao (ví dụ 36kA, 50kA, 70kA).

Thời gian tác động

Theo các tiêu chuẩn an toàn quốc tế, thời gian ngắt của ELCB khi xảy ra sự cố dòng rò phải nhỏ hơn 0.1 giây. Đối với các dòng ELCB dùng cho tủ tổng, có thể lựa chọn loại có thời gian trễ (Time Delay) để đảm bảo tính chọn lọc, cho phép ELCB nhánh cắt trước nếu sự cố xảy ra ở hạ nguồn.

Số cực

• 3P (3 Pha): Dùng cho tải động cơ 3 pha cân bằng, không sử dụng dây trung tính.
• 4P (3 Pha + Trung tính): Dùng cho hệ thống phân phối 3 pha 4 dây. Việc chọn đúng số cực là cực kỳ quan trọng. Nếu dùng ELCB 3P cho mạch có dây trung tính, thiết bị sẽ hiểu nhầm dòng điện chạy trên dây trung tính là dòng rò và ngắt mạch ngay lập tức.

Xem thêm: Ứng dụng của ELCB trong hệ thống tủ điện công nghiệp hiện nay

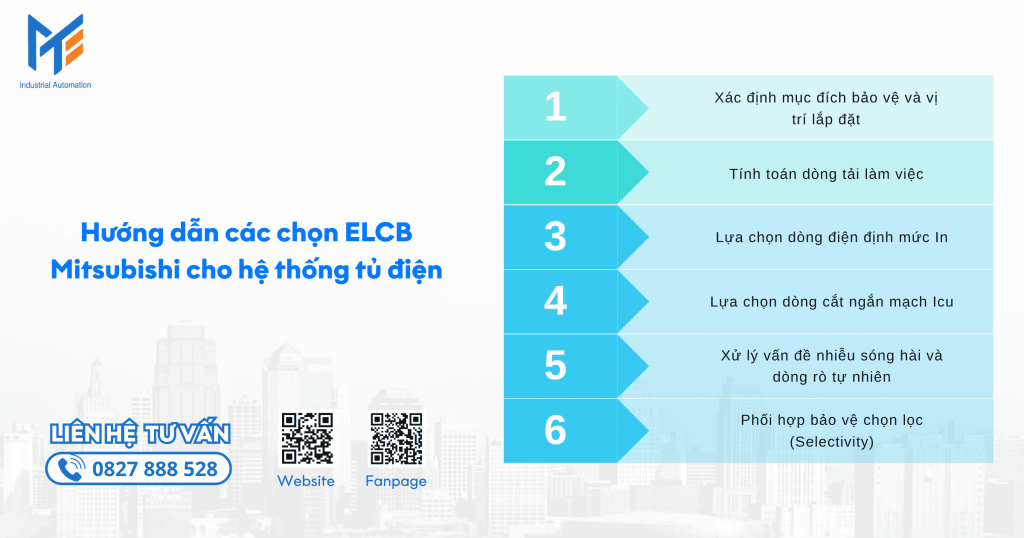

Hướng dẫn các chọn ELCB Mitsubishi cho hệ thống tủ điện

Dưới đây là quy trình kỹ thuật 6 bước chi tiết giúp kỹ sư lựa chọn chính xác mã sản phẩm ELCB cho từng ứng dụng.

Bước 1: Xác định mục đích bảo vệ và vị trí lắp đặt

Trước khi tính toán, cần xác định rõ vai trò của ELCB trong sơ đồ đơn tuyến.

• Bảo vệ chống điện giật trực tiếp:
  • Vị trí: Tủ điều khiển máy, tủ cấp nguồn ổ cắm, hệ thống bơm nước.
  • Yêu cầu: Bắt buộc chọn độ nhạy dòng rò 30mA.
• Bảo vệ chống hỏa hoạn và rò điện gián tiếp:
  • Vị trí: Tủ phân phối tổng MSB, tủ tầng MDB.
  • Yêu cầu: Chọn độ nhạy 100mA, 300mA hoặc 500mA. Ở vị trí này, tổng dòng rò tự nhiên của hệ thống dây dẫn và thiết bị điện tử phía sau là rất lớn. Nếu chọn 30mA, ELCB sẽ nhảy liên tục dù không có sự cố.

Bước 2: Tính toán dòng tải làm việc

Tính toán tổng công suất tiêu thụ của phụ tải để xác định dòng điện làm việc cực đại (Ib​).

Công thức tính dòng điện 3 pha:

I = P / (√3 × U × cosφ × η)

Trong đó:

• P: Công suất (Watt).
• U: Điện áp dây (380V hoặc 400V).
• cosφ: Hệ số công suất (thường lấy 0.8 cho động cơ).
• η: Hiệu suất động cơ.

Ví dụ: Một động cơ bơm 3 pha 37kW. Dòng định mức khoảng 70A.

Bước 3: Lựa chọn dòng điện định mức In

Chọn dòng định mức của ELCB dựa trên dòng tải tính toán.

Quy tắc:

Ib​≤In≤Iz​

Trong đó Iz​ là dòng tải cho phép của dây dẫn.

Áp dụng ví dụ trên: Dòng tải 70A. Ta cần chọn ELCB có In > 70A. Dải dòng tiêu chuẩn của ELCB Mitsubishi là 63A, 75A, 100A. Ta chọn In = 75A hoặc 100A. Để đảm bảo độ bền và dự phòng cho khởi động, nên chọn loại khung 100A, dòng định mức 100A.

Bước 4: Lựa chọn dòng cắt ngắn mạch Icu

Cần ước lượng dòng ngắn mạch tại vị trí đặt tủ. Dòng ngắn mạch phụ thuộc vào công suất trạm biến áp và chiều dài cáp dẫn.

• Tủ tổng gần trạm biến áp: Dòng ngắn mạch rất lớn. Nên chọn dòng NV-H Series (High Performance) có Icu từ 50kA đến 75kA.
• Tủ phân phối nhánh: Dòng ngắn mạch đã suy giảm qua đường dây. Có thể chọn dòng NV-S Series (Standard) có Icu từ 25kA đến 36kA.
• Tủ điều khiển cuối nguồn: Có thể chọn dòng NV-C Series (Economy) có Icu từ 10kA đến 15kA.

Bước 5: Xử lý vấn đề nhiễu sóng hài và dòng rò tự nhiên

Đây là bước quan trọng nhất trong môi trường công nghiệp hiện đại.

• Vấn đề: Các thiết bị như biến tần, bộ nguồn xung, đèn LED sinh ra dòng rò điện dung tần số cao và sóng hài. ELCB thông thường sẽ nhận diện đây là sự cố và ngắt mạch sai.
• Giải pháp: Đối với các mạch cấp nguồn cho biến tần hoặc hệ thống máy tính, bắt buộc phải chọn dòng ELCB Mitsubishi có tính năng Lọc sóng hài (Harmonic Surge Proof). Các dòng NV-S và NV-H tiêu chuẩn của Mitsubishi đều được trang bị mạch lọc này.
• Lưu ý: Nếu một ELCB cấp nguồn cho quá nhiều biến tần, tổng dòng rò tự nhiên có thể vượt quá 30mA. Khi đó cần chia nhỏ mạch điện ra nhiều ELCB hoặc chọn độ nhạy thấp hơn (100mA) nếu quy định an toàn cho phép.

Bước 6: Phối hợp bảo vệ chọn lọc (Selectivity)

Nếu hệ thống có lắp ELCB ở tủ tổng và cả ELCB ở tủ nhánh, cần đảm bảo tính chọn lọc để khi sự cố xảy ra ở nhánh nào, chỉ ELCB nhánh đó cắt, không làm mất điện toàn bộ nhà máy.

• ELCB Tủ nhánh: Chọn loại tác động tức thời, độ nhạy 30mA.
• ELCB Tủ tổng: Chọn loại có thời gian trễ (Time Delay Type), độ nhạy 300mA hoặc 500mA.
• Mitsubishi cung cấp các dòng ELCB có thể điều chỉnh thời gian trễ (ví dụ 0.3s, 0.5s, 1s) để phục vụ mục đích này.

Mua ELCB Mitsubishi uy tín chính hãng ở đâu?

Việc tính toán thông số chính xác sẽ trở nên vô nghĩa nếu thiết bị mua về là hàng giả, hàng nhái. ELCB là thiết bị bảo vệ sinh mạng, yêu cầu chất lượng linh kiện bên trong (mạch từ, tiếp điểm, buồng dập hồ quang) phải đạt chuẩn tuyệt đối. Hàng giả thường có vỏ ngoài giống hệt nhưng cơ cấu bảo vệ bên trong sơ sài, hoạt động không chính xác.

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) là đơn vị phân phối chuyên nghiệp và uy tín hàng đầu các dòng sản phẩm thiết bị đóng cắt Mitsubishi Electric tại Việt Nam.

Tại sao MTEE là sự lựa chọn tin cậy của các kỹ sư cơ điện?

1. Nguồn gốc xuất xứ minh bạch: MTEE cam kết 100% sản phẩm ELCB bán ra là hàng mới, chính hãng. Chúng tôi cung cấp đầy đủ bộ hồ sơ chứng từ bao gồm CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) bản gốc hoặc sao y công chứng, đáp ứng mọi yêu cầu khắt khe nhất của chủ đầu tư và tư vấn giám sát.
2. Kho hàng chiến lược đa dạng: Chúng tôi hiểu rằng trong công nghiệp, thời gian là tiền bạc. MTEE luôn duy trì tồn kho số lượng lớn các mã ELCB thông dụng dòng NV-C, NV-S, NV-H với đầy đủ dải dòng từ 30A đến 800A, các mức dòng rò 30mA/300mA. Chúng tôi sẵn sàng đáp ứng tiến độ giao hàng hỏa tốc cho các sự cố dừng máy khẩn cấp.
3. Chính sách giá và bảo hành: MTEE cung cấp mức giá cạnh tranh nhất cho các nhà thầu cơ điện và các đơn vị lắp ráp tủ bảng điện. Chính sách bảo hành chính hãng, hỗ trợ kiểm tra kỹ thuật và đổi mới nhanh chóng nếu có lỗi từ nhà sản xuất.

Lời kết

Việc lựa chọn ELCB Mitsubishi cho hệ thống tủ điện công nghiệp là một quá trình đòi hỏi sự am hiểu sâu sắc về kỹ thuật và tính toán cẩn thận. Một sự lựa chọn đúng đắn không chỉ đảm bảo sự vận hành ổn định cho dây chuyền sản xuất mà quan trọng hơn cả là bảo vệ an toàn tuyệt đối cho tính mạng con người và tài sản doanh nghiệp.

Mitsubishi Electric với dải sản phẩm ELCB chất lượng cao là nền tảng vững chắc cho sự an toàn điện. Hy vọng với quy trình hướng dẫn chi tiết trên, bạn đã có đủ cơ sở để đưa ra quyết định chính xác. Nếu cần hỗ trợ thêm về kỹ thuật hoặc báo giá dự án, đừng ngần ngại liên hệ với Mạnh Tùng (MTEE) để nhận được sự tư vấn chuyên nghiệp và tận tâm nhất.

---
