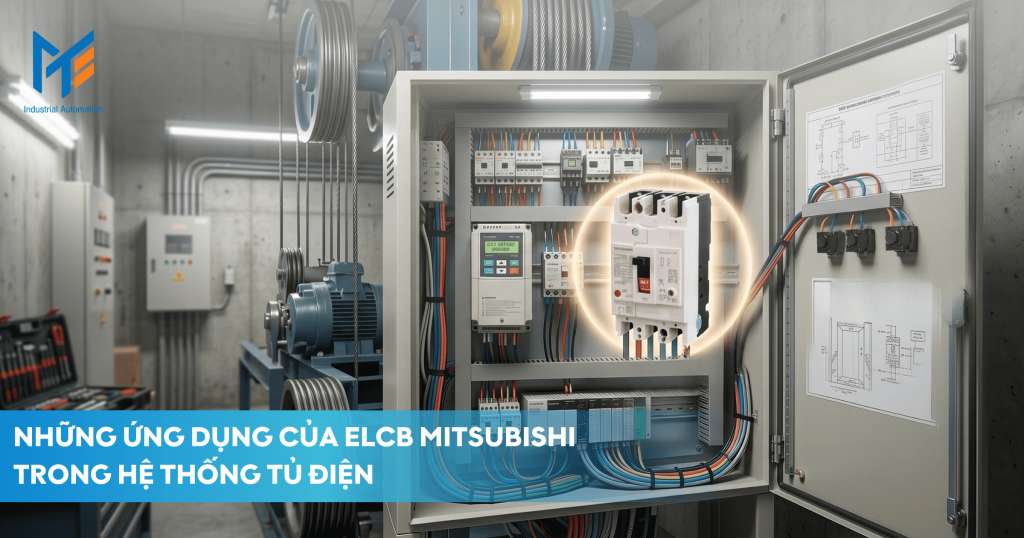

Ứng dụng của ELCB Mitsubishi trong hệ thống tủ điện công nghiệp hiện nay

Trong bối cảnh sản xuất công nghiệp hiện đại, tiêu chuẩn an toàn điện không chỉ dừng lại ở việc duy trì nguồn năng lượng ổn định mà còn phải đảm bảo khả năng kiểm soát rủi ro ở mức cao nhất. Môi trường nhà máy với đặc thù độ ẩm cao, bụi bẩn, sự hiện diện của nhiều thiết bị điện tử công suất lớn và tần suất vận hành liên tục luôn tiềm ẩn những nguy cơ về rò rỉ điện năng. Một sự cố dòng rò không được phát hiện kịp thời có thể dẫn đến hai hậu quả nghiêm trọng: tai nạn điện giật gây thương vong cho người vận hành và sự cố phóng điện hồ quang gây hỏa hoạn, thiêu rụi tài sản doanh nghiệp.

Để giải quyết bài toán này, việc tích hợp thiết bị chống dòng rò vào hệ thống tủ điện là yêu cầu bắt buộc trong các quy chuẩn thiết kế cơ điện. Trong phân khúc này, ELCB Mitsubishi (dòng NV Series) đã khẳng định được vị thế là giải pháp bảo vệ tin cậy hàng đầu. Với khả năng vận hành chính xác trong môi trường nhiễu công nghiệp và độ bền cơ khí vượt trội, ELCB Mitsubishi đang được ứng dụng rộng rãi tại các nhà máy, khu chế xuất và các công trình hạ tầng trọng điểm. Bài viết này sẽ đi sâu phân tích lý do và các ứng dụng cụ thể của thiết bị này trong hệ thống tủ điện công nghiệp.

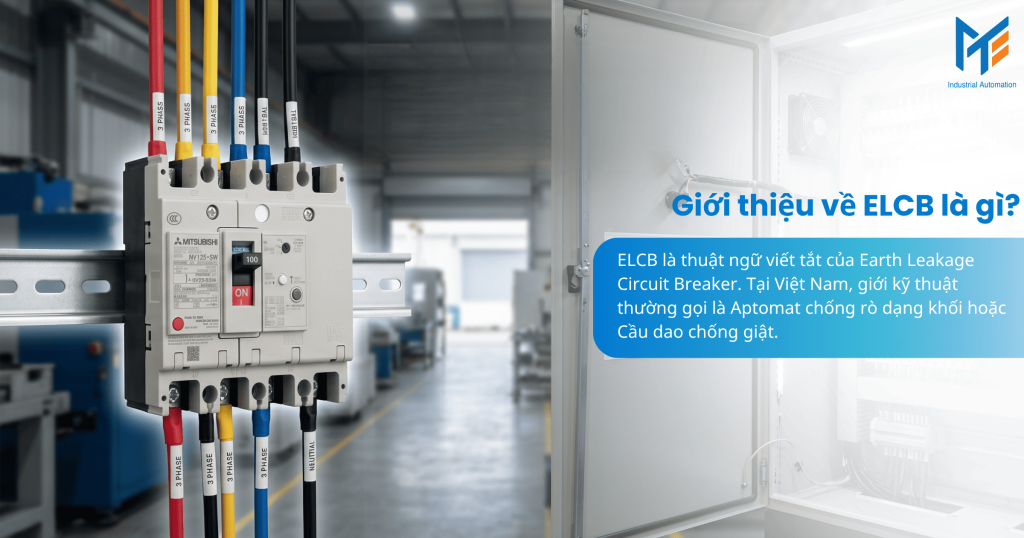

Giới thiệu về ELCB là gì?

Định nghĩa kỹ thuật ELCB là tên viết tắt của khí cụ điện có chức năng tự động ngắt mạch khi phát hiện dòng điện rò rỉ xuống đất. Tại Việt Nam, thiết bị này thường được gọi là Aptomat chống rò dạng khối hoặc Cầu dao chống giật. Về mặt cấu tạo và chức năng, ELCB Mitsubishi là một thiết bị đóng cắt tích hợp ba chức năng bảo vệ trong một vỏ đúc nguyên khối:

1. Chức năng bảo vệ quá tải: Ngắt mạch khi dòng điện làm việc vượt quá dòng định mức của thiết bị, bảo vệ dây dẫn và phụ tải khỏi quá nhiệt.
2. Chức năng bảo vệ ngắn mạch: Ngắt mạch tức thì khi xảy ra sự cố chạm chập pha, ngăn chặn lực điện động và nhiệt lượng phá hủy hệ thống.
3. Chức năng bảo vệ dòng rò: Phát hiện sự mất cân bằng giữa dòng điện đi và về thông qua biến dòng thứ tự không ZCT. Khi sự chênh lệch này vượt quá ngưỡng cài đặt, thiết bị sẽ kích hoạt cơ cấu nhả để cô lập nguồn điện.

Sự khác biệt của ELCB dạng khối Khác với các thiết bị chống rò dạng tép thường dùng trong dân dụng, ELCB Mitsubishi (dòng NV) được thiết kế theo tiêu chuẩn công nghiệp. Chúng có khả năng chịu được dòng cắt ngắn mạch rất lớn (lên tới 50kA, 75kA), dải dòng định mức rộng (từ 15A đến 800A) và kích thước tương thích hoàn toàn với các dòng Aptomat khối thông thường, giúp dễ dàng lắp đặt trong các tủ điện phân phối lớn.

Xem thêm: ELCB Là gì? Tổng quan về ELCB Mitsubishi chi tiết nhất

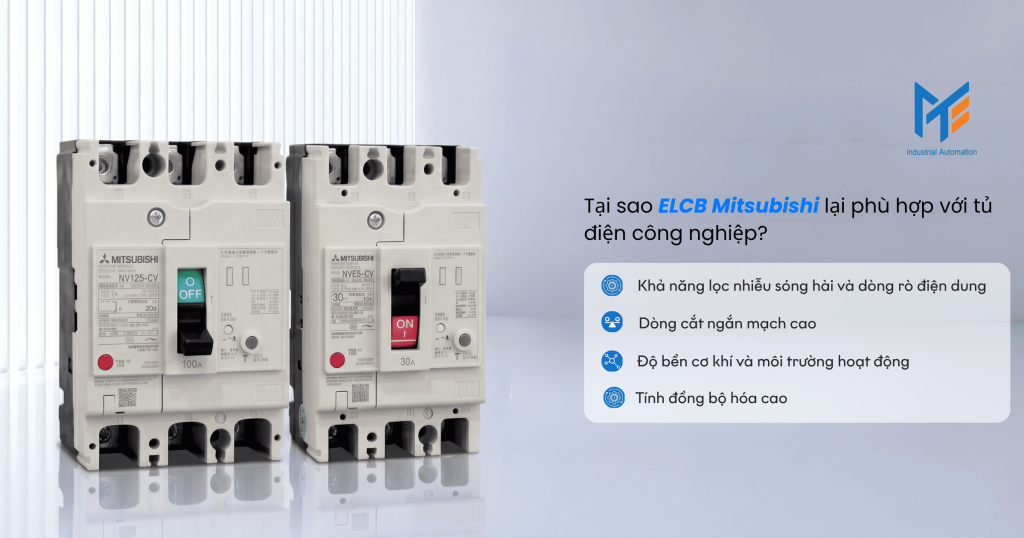

Tại sao ELCB Mitsubishi lại phù hợp với tủ điện công nghiệp?

Môi trường công nghiệp đặt ra những thách thức kỹ thuật mà các thiết bị đóng cắt dân dụng không thể đáp ứng được. ELCB Mitsubishi sở hữu những đặc tính kỹ thuật chuyên biệt giúp nó hoạt động ổn định và chính xác trong điều kiện khắc nghiệt này.

Khả năng lọc nhiễu sóng hài và dòng rò điện dung

Trong các nhà máy hiện đại, việc sử dụng biến tần, bộ khởi động mềm, bộ nguồn xung và hệ thống đèn LED công suất lớn là rất phổ biến. Các thiết bị này trong quá trình hoạt động sẽ sinh ra sóng hài bậc cao và dòng rò điện dung tần số cao đi xuống đất qua hệ thống cáp dẫn dài.

Các thiết bị chống rò thông thường sẽ nhận diện nhầm các dòng rò nhiễu này là sự cố nguy hiểm và tác động ngắt mạch, gây ra hiện tượng dừng máy vô cớ, làm gián đoạn dây chuyền sản xuất. ELCB Mitsubishi được trang bị bộ lọc thông thấp và mạch điện tử xử lý tín hiệu thông minh. Thiết bị có khả năng phân biệt rõ ràng giữa dòng rò sự cố (tần số 50Hz gây nguy hiểm) và dòng rò nhiễu tần số cao, đảm bảo hệ thống vận hành liên tục mà vẫn an toàn.

Dòng cắt ngắn mạch cao

Tại các tủ điện phân phối trong nhà máy, do vị trí thường đặt gần trạm biến áp nên dòng ngắn mạch dự kiến rất lớn. Nếu sử dụng các thiết bị có khả năng cắt thấp, khi xảy ra sự cố ngắn mạch, tiếp điểm sẽ bị hàn dính hoặc thiết bị sẽ bị phá hủy trước khi kịp ngắt dòng điện. ELCB Mitsubishi cung cấp các dòng sản phẩm có khả năng cắt ngắn mạch cao (Icu) tương đương với Aptomat khối công nghiệp, đảm bảo an toàn tuyệt đối cho hệ thống thanh cái và thiết bị lân cận.

Độ bền cơ khí và môi trường hoạt động

Vỏ ELCB Mitsubishi được chế tạo từ vật liệu nhựa kỹ thuật cao cấp, có khả năng chịu va đập, chịu nhiệt và chống cháy. Các chi tiết cơ khí bên trong được gia công chính xác, đảm bảo hoạt động bền bỉ sau hàng nghìn lần đóng cắt. Ngoài ra, thiết bị có thể hoạt động ổn định trong dải nhiệt độ rộng, phù hợp với môi trường nóng ẩm và bụi bẩn đặc trưng của các nhà xưởng công nghiệp tại Việt Nam.

Tính đồng bộ hóa cao

Kích thước của ELCB dòng NV được thiết kế tương đồng với dòng Aptomat khối NF của Mitsubishi. Điều này mang lại sự thuận tiện lớn cho các đơn vị lắp ráp tủ bảng điện. Kỹ sư có thể dễ dàng quy hoạch không gian, sử dụng chung các phụ kiện như tay xoay, thanh cái, tấm che đầu cực, tạo nên sự thẩm mỹ và chuyên nghiệp cho hệ thống tủ điện.

Xem thêm: Hướng dẫn chọn ELCB Mitsubishi cho hệ thống tủ điện

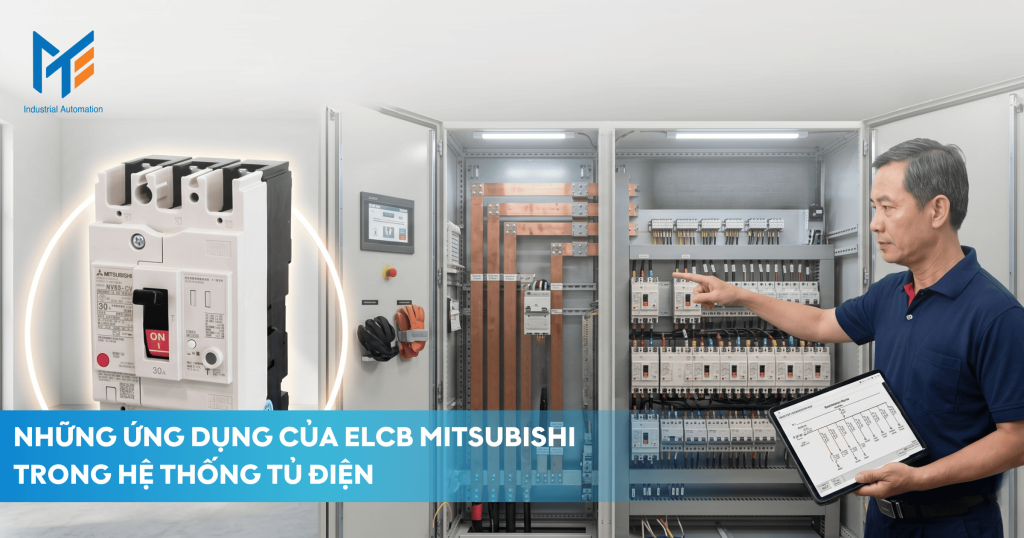

Những ứng dụng của ELCB Mitsubishi trong hệ thống tủ điện

Dựa trên các đặc tính kỹ thuật vượt trội, ELCB Mitsubishi được ứng dụng tại nhiều vị trí trọng yếu trong hệ thống phân phối điện công nghiệp.

Ứng dụng trong Tủ điện tổng và Tủ phân phối chính

Tại các tủ điện phân phối tổng MSB hoặc các tủ phân phối nhánh MDB, ELCB Mitsubishi thường được sử dụng với vai trò bảo vệ dự phòng và phòng chống hỏa hoạn.

• Cấu hình: Sử dụng ELCB có dòng định mức lớn (100A – 800A) và dòng rò định mức trung bình (100mA, 300mA hoặc 500mA).
• Mục đích: Tại vị trí này, dòng rò tự nhiên của toàn bộ hệ thống phía sau là khá lớn, nên không thể chọn độ nhạy 30mA. Mục đích chính của ELCB tổng là giám sát tình trạng cách điện của hệ thống cáp động lực và thanh cái. Nếu xảy ra sự cố rò rỉ điện năng lớn sinh nhiệt gây nguy cơ cháy nổ, ELCB sẽ tác động ngắt nguồn toàn bộ khu vực để đảm bảo an toàn cho nhà xưởng.

Ứng dụng trong Tủ điều khiển bơm và Hệ thống xử lý nước

Khu vực nhà bơm, tháp giải nhiệt, bể xử lý nước thải là môi trường đặc thù với độ ẩm rất cao. Động cơ bơm và các van điện từ hoạt động trong môi trường này có nguy cơ suy giảm cách điện rất nhanh.

• Cấu hình: Sử dụng ELCB 3 cực hoặc 4 cực cấp nguồn trực tiếp cho động cơ hoặc biến tần bơm. Độ nhạy dòng rò thường chọn là 30mA.
• Mục đích: Nước là chất dẫn điện tốt, làm tăng mức độ nguy hiểm của tai nạn điện giật. Việc lắp đặt ELCB Mitsubishi giúp bảo vệ tuyệt đối cho nhân viên vận hành và bảo trì khi tiếp xúc với vỏ động cơ hoặc đường ống kim loại bị nhiễm điện.

Ứng dụng trong Tủ cấp nguồn thi công công trường

Hệ thống điện phục vụ thi công xây dựng thường có tính chất tạm thời, dây dẫn nằm ngổn ngang trên mặt đất và chịu tác động cơ học lớn, rất dễ bị trầy xước vỏ cách điện.

• Cấu hình: Sử dụng ELCB Mitsubishi dòng NV-S (dòng tiêu chuẩn) cho tủ tổng thi công và các tủ chia nguồn di động.
• Mục đích: Đây là môi trường có tỷ lệ tai nạn điện cao nhất. ELCB đóng vai trò chốt chặn an toàn bắt buộc để bảo vệ công nhân xây dựng khi sử dụng các thiết bị như máy hàn, máy cắt, tời nâng. Độ bền va đập của ELCB Mitsubishi dạng khối rất phù hợp cho điều kiện di chuyển liên tục tại công trường.

Ứng dụng trong Tủ điều khiển dây chuyền sản xuất

Trong các dây chuyền băng tải, máy đóng gói, máy gia công CNC, sự an toàn của người công nhân đứng máy là ưu tiên hàng đầu.

• Cấu hình: Lắp đặt ELCB cho mạch động lực cấp nguồn cho máy.
• Mục đích: Khi máy móc bị rò điện ra khung vỏ do rung động làm hở dây hoặc dầu làm mát xâm nhập, ELCB sẽ ngắt điện ngay lập tức. Đặc biệt, khả năng lọc nhiễu của ELCB Mitsubishi cho phép nó hoạt động ổn định ngay cả khi cấp nguồn cho các động cơ được điều khiển bởi biến tần, tránh tình trạng dừng dây chuyền do ngắt sai.

Ứng dụng trong Hệ thống chiếu sáng nhà xưởng

Hệ thống đèn Highbay nhà xưởng hoặc đèn chiếu sáng ngoài trời thường có đường dây đi rất dài trên máng cáp cao.

• Cấu hình: Sử dụng ELCB bảo vệ cho từng lộ đèn hoặc nhóm đèn.
• Mục đích: Phát hiện sớm các điểm rò rỉ do lão hóa cáp hoặc côn trùng cắn phá. Việc này vừa giúp tiết kiệm điện năng thất thoát, vừa ngăn chặn nguy cơ vỏ máng đèn kim loại bị nhiễm điện gây nguy hiểm cho nhân viên khi thay thế bóng đèn trên cao.

Ứng dụng cho Tủ điện thang máy

Thang máy là thiết bị vận chuyển người, yêu cầu độ an toàn khắt khe.

• Cấu hình: ELCB Mitsubishi được sử dụng để cấp nguồn cho tủ điều khiển và động cơ kéo thang.
• Mục đích: Bảo vệ hành khách và kỹ thuật viên bảo trì. Dòng NV của Mitsubishi có khả năng chịu dòng khởi động lớn của động cơ thang máy và không bị tác động sai bởi nhiễu sinh ra từ biến tần điều khiển tốc độ thang.

Mua ELCB Mitsubishi uy tín chính hãng ở đâu?

CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG (MTEE) khẳng định vị thế là đối tác phân phối chiến lược các sản phẩm thiết bị đóng cắt của Mitsubishi Electric tại Việt Nam.

Tại sao các nhà thầu cơ điện và quản lý nhà máy tin chọn MTEE?

1. Nguồn gốc minh bạch: MTEE cam kết 100% sản phẩm ELCB bán ra là hàng mới, chính hãng. Mọi lô hàng đều đi kèm đầy đủ chứng từ nhập khẩu, chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) bản gốc hoặc sao y công chứng, đáp ứng mọi yêu cầu nghiệm thu khắt khe nhất của chủ đầu tư.
2. Kho hàng chiến lược: Chúng tôi hiểu rằng sự cố điện trong công nghiệp cần được khắc phục ngay lập tức để giảm thiểu thời gian dừng máy (downtime). MTEE luôn duy trì tồn kho số lượng lớn các mã ELCB dòng NV-C, NV-S, NV-H với đầy đủ dải dòng từ 15A đến 800A, độ nhạy 30mA/300mA.
3. Chính sách giá và hậu mãi: MTEE cung cấp mức giá cạnh tranh nhất cho các dự án và đại lý, đi kèm chính sách bảo hành chính hãng, hỗ trợ kiểm tra kỹ thuật và đổi mới nhanh chóng nếu có lỗi từ nhà sản xuất.

Lời kết

Ứng dụng ELCB Mitsubishi trong hệ thống tủ điện công nghiệp là một giải pháp đầu tư thông minh, kết hợp giữa hiệu quả kinh tế và tiêu chuẩn an toàn cao nhất. Với khả năng vận hành bền bỉ, chống nhiễu vượt trội và độ chính xác tuyệt đối, ELCB Mitsubishi đóng vai trò như “người bảo vệ” thầm lặng, giám sát liên tục hệ thống điện để ngăn chặn những rủi ro trước khi chúng trở thành thảm họa.

Việc lựa chọn thiết bị chính hãng từ nhà cung cấp uy tín là bước đi quan trọng để đảm bảo sự ổn định cho dây chuyền sản xuất và sự an toàn cho người lao động. Hãy liên hệ ngay với Mạnh Tùng (MTEE) để được tư vấn giải pháp kỹ thuật tối ưu và sở hữu những sản phẩm chất lượng nhất cho công trình của bạn.

---
