Hướng dẫn chọn màn hình HMI Siemens cho hệ thống

Giữa thị trường thiết bị tự động hóa đa dạng, màn hình HMI Siemens luôn là cái tên được các kỹ sư thiết kế và chủ đầu tư ưu tiên hàng đầu nhờ sự ổn định và hệ sinh thái mạnh mẽ. Tuy nhiên, với dải sản phẩm vô cùng rộng từ dòng cơ bản đến cao cấp, việc xác định chính xác mã sản phẩm nào là tối ưu cho một dự án cụ thể là một bài toán không hề đơn giản. Chọn sai thiết bị có thể dẫn đến lãng phí ngân sách đầu tư hoặc tệ hơn là không đáp ứng được yêu cầu kỹ thuật, gây khó khăn cho việc mở rộng sau này. Bài viết này sẽ cung cấp một lộ trình hướng dẫn chi tiết và chuyên sâu, giúp bạn tự tin đưa ra quyết định lựa chọn màn hình HMI Siemens phù hợp nhất cho hệ thống của mình.

Giới thiệu về màn hình HMI Siemens là gì?

Màn hình HMI Siemens là dòng thiết bị giao diện vận hành công nghiệp được phát triển bởi tập đoàn Siemens, một trong những tên tuổi lớn nhất thế giới trong lĩnh vực công nghệ và tự động hóa. Đây là thiết bị đóng vai trò trung gian, cho phép người vận hành (Human) giao tiếp, trao đổi thông tin và ra lệnh cho máy móc (Machine) thông qua một giao diện đồ họa (Interface).

Về mặt kỹ thuật, HMI Siemens không chỉ là một màn hình hiển thị thông thường. Nó là một máy tính công nghiệp chuyên dụng được tích hợp phần cứng mạnh mẽ và phần mềm điều khiển thông minh. Thiết bị này có khả năng kết nối trực tiếp với các bộ điều khiển lập trình PLC, biến tần, cảm biến và các thiết bị chấp hành khác thông qua các chuẩn truyền thông công nghiệp.

Nhiệm vụ cốt lõi của HMI Siemens là thu thập dữ liệu thô từ hệ thống điều khiển bên dưới, xử lý và hiển thị chúng dưới dạng các biểu đồ, hình ảnh mô phỏng, con số trực quan để người vận hành dễ dàng nắm bắt trạng thái hoạt động của dây chuyền. Đồng thời, nó cung cấp các công cụ như nút bấm ảo, trường nhập liệu để người dùng có thể cài đặt thông số, thay đổi chế độ chạy hoặc xử lý các cảnh báo lỗi một cách nhanh chóng và chính xác. Với sự phát triển của công nghệ, HMI Siemens ngày nay còn đóng vai trò như một trạm quản lý dữ liệu, có khả năng lưu trữ lịch sử vận hành, quản lý công thức sản phẩm và kết nối internet để giám sát từ xa.

Xem thêm: Tổng quan về màn hình HMI Siemens chi tiết nhất

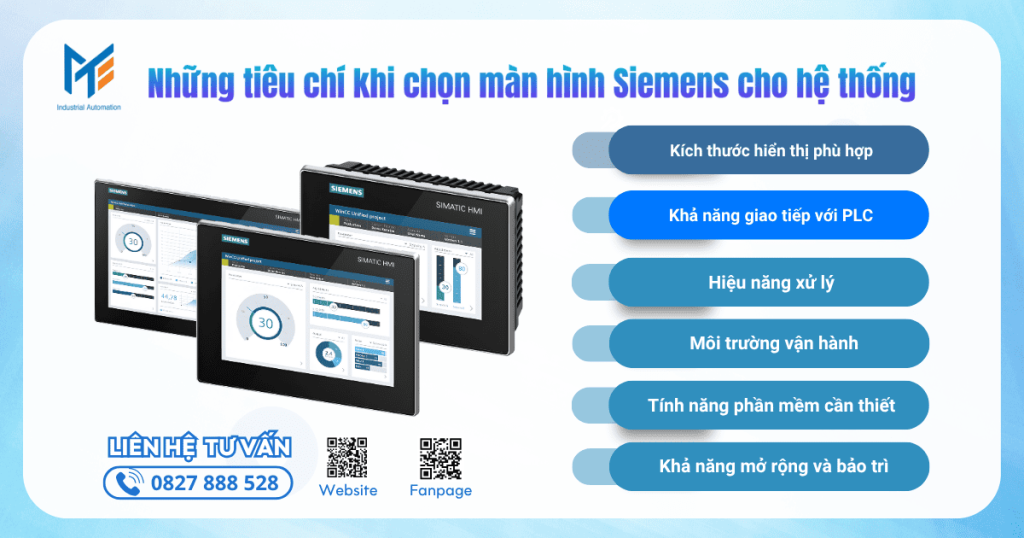

Những tiêu chí khi chọn màn hình Siemens cho hệ thống

Để lựa chọn được một thiết bị HMI phù hợp, người thiết kế hệ thống cần phải cân nhắc kỹ lưỡng dựa trên nhiều yếu tố kỹ thuật và vận hành. Dưới đây là những tiêu chí cốt lõi cần được phân tích trước khi đưa ra quyết định mua sắm.

Kích thước hiển thị phù hợp

Kích thước màn hình là yếu tố đầu tiên và dễ nhận thấy nhất, nhưng việc lựa chọn kích thước không chỉ dựa vào thẩm mỹ hay ngân sách mà phải dựa vào mật độ thông tin cần hiển thị. Một màn hình quá nhỏ so với lượng thông tin cần thiết sẽ khiến giao diện trở nên chật chội, rối rắm, các nút bấm quá nhỏ dễ gây thao tác nhầm, đặc biệt trong môi trường công nghiệp nơi người vận hành có thể đeo găng tay. Ngược lại, một màn hình quá lớn cho một ứng dụng đơn giản sẽ gây lãng phí không gian lắp đặt và chi phí đầu tư vô ích. Tiêu chí chọn kích thước cần dựa trên khoảng cách quan sát của người vận hành và số lượng thông số cần giám sát trên một trang màn hình. Các ứng dụng máy đơn lẻ thường sử dụng kích thước 4 đến 7 inch, trong khi các dây chuyền phức tạp hoặc hệ thống SCADA tại chỗ thường yêu cầu kích thước từ 12 đến 22 inch để hiển thị trọn vẹn sơ đồ công nghệ.

Khả năng giao tiếp với PLC

Đây là tiêu chí kỹ thuật quan trọng nhất quyết định tính khả thi của hệ thống. Màn hình HMI phải “nói cùng ngôn ngữ” với bộ điều khiển PLC mà nó cần kết nối. Mặc dù HMI Siemens tương thích tốt nhất với PLC Siemens, nhưng trong thực tế, một nhà máy có thể sử dụng nhiều loại PLC khác nhau. Do đó, cần xem xét xem HMI có hỗ trợ các giao thức truyền thông cần thiết hay không.

• Đối với các hệ thống hiện đại: Chuẩn kết nối Ethernet (PROFINET) là bắt buộc. Nó cho phép truyền tải dữ liệu tốc độ cao và kết nối linh hoạt nhiều thiết bị.
• Đối với các hệ thống cũ hoặc đặc thù: Cần xem xét các cổng kết nối nối tiếp như RS485, RS422, MPI hoặc PROFIBUS-DP. Việc chọn sai chuẩn giao tiếp sẽ dẫn đến việc không thể kết nối hoặc phải tốn thêm chi phí mua các bộ chuyển đổi tín hiệu đắt tiền và kém ổn định.

Hiệu năng xử lý

Hiệu năng xử lý của HMI ảnh hưởng trực tiếp đến trải nghiệm vận hành. Một HMI có cấu hình thấp khi phải gánh vác một dự án đồ họa nặng sẽ dẫn đến tình trạng chuyển trang chậm, phản hồi thao tác bị trễ (lag), gây ức chế cho người dùng và làm giảm hiệu suất làm việc. Các yếu tố cần xem xét bao gồm tốc độ bộ vi xử lý, dung lượng RAM và khả năng xử lý đồ họa. Nếu ứng dụng yêu cầu hiển thị nhiều hình ảnh động, biểu đồ xu hướng thời gian thực (Real-time Trend) với tần suất lấy mẫu cao, hoặc chạy các tập lệnh xử lý dữ liệu phức tạp (Script), cần ưu tiên chọn các dòng HMI có hiệu năng cao như dòng Comfort hoặc Unified thay vì các dòng Basic.

Môi trường vận hành

Môi trường lắp đặt là yếu tố quyết định độ bền và tuổi thọ của thiết bị. Các thông số cần xem xét bao gồm nhiệt độ, độ ẩm, độ rung lắc và các tác nhân hóa học.

• Nhiệt độ: Nếu lắp đặt trong xưởng đúc, lò nung hoặc ngoài trời, HMI cần có dải nhiệt độ hoạt động rộng.
• Độ ẩm và bụi: Nếu lắp trong môi trường ẩm ướt hoặc nhiều bụi (như nhà máy xi măng, chế biến thực phẩm), mặt trước của màn hình phải đạt chuẩn bảo vệ cao (IP65 hoặc IP66) để ngăn nước và bụi xâm nhập.
• Ánh sáng: Nếu lắp đặt ngoài trời hoặc nơi có ánh sáng mạnh, cần chọn loại màn hình có độ sáng cao và công nghệ chống chói để đảm bảo khả năng quan sát.
• Hóa chất: Trong các ngành thực phẩm hay hóa chất, vỏ màn hình cần chịu được các chất tẩy rửa công nghiệp.

Tính năng phần mềm cần thiết

Phần cứng chỉ là phần xác, phần mềm mới là phần hồn của HMI. Cần xác định rõ các yêu cầu chức năng của dự án để chọn dòng sản phẩm hỗ trợ tính năng tương ứng. Các tính năng nâng cao thường phân biệt giữa các dòng sản phẩm bao gồm:

• Lưu trữ dữ liệu (Data Logging): Khả năng ghi lại các thông số vận hành vào thẻ nhớ hoặc USB.
• Quản lý công thức (Recipe): Khả năng lưu và tải các bộ thông số sản xuất khác nhau.
• Scripting: Khả năng viết mã lệnh (VB Script, C Script) để thực hiện các tác vụ logic phức tạp.
• Truy cập từ xa: Khả năng giám sát và điều khiển HMI qua trình duyệt web hoặc thiết bị di động.
• Đa phương tiện: Khả năng xem file PDF, video hướng dẫn vận hành ngay trên màn hình.

Khả năng mở rộng và bảo trì

Một hệ thống tốt cần có tính kế thừa và khả năng mở rộng trong tương lai. Khi chọn HMI, cần tính đến việc liệu thiết bị này có dễ dàng thay thế, nâng cấp hay không. Khả năng sao lưu và phục hồi chương trình (Backup/Restore) nhanh chóng là một tiêu chí quan trọng cho công tác bảo trì. Ngoài ra, việc chọn một dòng sản phẩm phổ biến, có vòng đời hỗ trợ dài từ hãng sản xuất sẽ đảm bảo nguồn linh kiện thay thế sẵn có trong nhiều năm tới, tránh tình trạng phải thay đổi toàn bộ thiết kế hệ thống khi màn hình bị hỏng sau vài năm sử dụng.

Xem thêm: Ứng dụng màn hình HMI Siemens trong hệ thống điều khiển

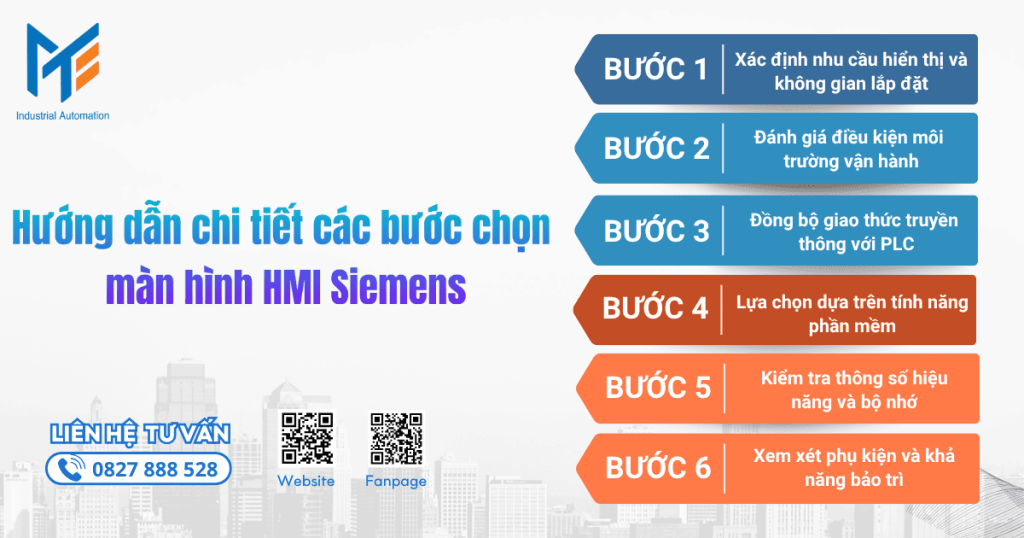

Hướng dẫn chi tiết các bước chọn màn hình HMI Siemens

Để đảm bảo thiết bị HMI được lựa chọn tương thích hoàn toàn với hệ thống và đáp ứng tối ưu nhu cầu vận hành, quy trình lựa chọn cần tuân thủ theo 6 bước kỹ thuật sau đây:

Bước 1: Xác định nhu cầu hiển thị và không gian lắp đặt

Bước đầu tiên yêu cầu kỹ sư thiết kế phải phân tích mật độ thông tin cần hiển thị trên một trang màn hình. Đối với các ứng dụng đơn giản chỉ bao gồm các nút nhấn Bật/Tắt và vài thông số cơ bản, kích thước 4 inch hoặc 7 inch là lựa chọn kinh tế và phù hợp. Ngược lại, với các hệ thống phức tạp hiển thị sơ đồ công nghệ P&ID (Piping and Instrumentation Diagram) hoặc SCADA tại chỗ, cần ưu tiên các kích thước từ 12 inch đến 22 inch để đảm bảo người vận hành có thể quan sát rõ ràng mà không cần chuyển trang liên tục.

Song song với đó, việc đo đạc không gian vật lý trên mặt tủ điện là bắt buộc. Cần xác định kích thước khoét lỗ (Cut-out dimensions) khả dụng trên cánh tủ để chọn model có kích thước khung viền phù hợp, tránh trường hợp màn hình quá lớn so với không gian lắp đặt hoặc gây cản trở các thiết bị khác.

Bước 2: Đánh giá điều kiện môi trường vận hành

Môi trường hoạt động là yếu tố quyết định đến độ bền và tuổi thọ của HMI. Cần phân tích kỹ nhiệt độ, độ ẩm và các tác nhân hóa học tại vị trí lắp đặt.

• Môi trường công nghiệp tiêu chuẩn: Sử dụng các dòng HMI chuẩn (Standard) với dải nhiệt độ hoạt động thông thường.
• Môi trường khắc nghiệt: Tại các khu vực có độ ẩm cao ngưng tụ, khí ăn mòn, rung động mạnh hoặc biên độ nhiệt lớn (như trên tàu biển, giàn khoan, kho lạnh), bắt buộc phải lựa chọn dòng SIPLUS HMI. Dòng này được phủ lớp bảo vệ bo mạch (Conformal Coating) và gia cố linh kiện để chịu đựng các điều kiện này.
• Môi trường vệ sinh thực phẩm/Dược phẩm: Cần chọn các dòng màn hình có mặt trước phẳng hoàn toàn (inox), đạt chuẩn IP66K hoặc IP69K để chịu được việc xịt rửa áp lực cao và hóa chất tẩy rửa.

Bước 3: Đồng bộ giao thức truyền thông với PLC

Việc xác định giao thức kết nối giữa HMI và bộ điều khiển trung tâm (PLC) là yếu tố kỹ thuật then chốt.

• Kết nối Ethernet (PROFINET): Đây là chuẩn kết nối hiện đại và phổ biến nhất. Hầu hết các dòng HMI Siemens hiện nay (cả Basic và Comfort) đều tích hợp cổng RJ45. Cần ưu tiên chọn loại này nếu sử dụng PLC S7-1200 hoặc S7-1500. Dòng Comfort Panel còn tích hợp sẵn Switch 2 cổng, cho phép đi dây mạng theo mô hình mạch vòng (Ring) hoặc nối tiếp (Daisy Chain) tiện lợi.
• Kết nối Serial (PROFIBUS/MPI): Nếu hệ thống sử dụng các dòng PLC đời cũ như S7-300/400 chưa có cổng Ethernet, cần chọn các mã HMI có hậu tố “DP” hoặc dòng Comfort (hỗ trợ đa giao thức) để kết nối qua cáp tím Profibus. Ngoài ra, cần tính toán số lượng thiết bị ngoại vi như máy in, đầu đọc mã vạch, chuột, bàn phím để chọn model có đủ số lượng cổng USB cần thiết.

Bước 4: Lựa chọn dựa trên tính năng phần mềm

Cần phân tích yêu cầu chức năng của dự án để quyết định dòng sản phẩm:

1. Dòng Basic (Cơ bản): Phù hợp cho các ứng dụng chỉ yêu cầu giám sát, điều khiển cơ bản, hiển thị biểu đồ xu hướng đơn giản và quản lý cảnh báo.
2. Dòng Comfort (Nâng cao): Bắt buộc phải lựa chọn nếu dự án yêu cầu các tính năng cao cấp như:
   • Scripts: Viết mã lệnh (VB Script) để xử lý dữ liệu phức tạp.
   • Data Logging & Archives: Lưu trữ dữ liệu lịch sử vận hành vào thẻ nhớ/USB dưới dạng file CSV.
   • Remote Access: Tính năng Sm@rtServer cho phép điều khiển màn hình từ xa qua điện thoại hoặc máy tính.
   • Multimedia & Document: Xem file PDF, Excel, Word hoặc video hướng dẫn ngay trên màn hình.

Bước 5: Kiểm tra thông số hiệu năng và bộ nhớ

Mỗi dòng HMI có giới hạn kỹ thuật cụ thể về số lượng biến (Tags), số lượng trang màn hình (Screens) và số lượng cảnh báo (Alarms). Kỹ sư cần đối chiếu quy mô của chương trình điều khiển với thông số trong tài liệu kỹ thuật (Datasheet) của thiết bị. Việc chọn một màn hình có bộ nhớ quá thấp so với dung lượng chương trình sẽ dẫn đến hiện tượng tràn bộ nhớ, làm chậm thao tác hoặc không thể tải chương trình xuống thiết bị. Đồng thời, độ phân giải và số lượng màu sắc (16 triệu màu so với 64.000 màu) cũng cần được xem xét để đảm bảo trải nghiệm người dùng (UX) tốt nhất.

Bước 6: Xem xét phụ kiện và khả năng bảo trì

Bước cuối cùng là xem xét các yếu tố phụ trợ để đảm bảo hệ thống vận hành an toàn và dễ bảo trì.

• Thẻ nhớ SIMATIC SD: Đối với dòng Comfort, việc trang bị thẻ nhớ chính hãng là cần thiết để kích hoạt tính năng tự động sao lưu (Automatic Backup). Điều này cho phép thay thế nhanh màn hình hỏng bằng cách cắm thẻ nhớ sang màn hình mới mà không cần máy tính nạp lại chương trình.
• Nguồn điện: Đảm bảo bộ nguồn 24VDC trong tủ điện có đủ công suất dư thừa cho HMI. Cân nhắc sử dụng bộ lưu điện (DC UPS) để tránh mất dữ liệu hoặc lỗi hệ điều hành khi mất điện đột ngột.
• Phụ kiện bảo vệ: Sử dụng các tấm dán bảo vệ màn hình để chống trầy xước và kẹp cố định chuyên dụng để đảm bảo độ kín nước cho mặt tủ.

Xem thêm: Lỗi thường gặp ở màn hình HMI Siemens và cách khắc phục
