Hướng dẫn chọn PLC S7-1500 cho hệ thống tủ điện công nghiệp

Việc thiết kế và lắp ráp một hệ thống tủ điện điều khiển trung tâm cho các dự án công nghiệp quy mô lớn là một thử thách kỹ thuật không hề đơn giản. Ở cấp độ này, tủ điện không chỉ làm nhiệm vụ đóng cắt cơ bản mà phải gánh vác khối lượng dữ liệu khổng lồ, điều phối hàng loạt máy móc hoạt động đồng bộ với độ chính xác tuyệt đối. Trong bối cảnh đó, bộ vi xử lý S7-1500 của Siemens luôn được giới chuyên gia đánh giá là thiết bị cốt lõi hàng đầu, mang lại sự ổn định và hiệu năng vượt trội.

Tuy nhiên, hệ sinh thái của dòng thiết bị này vô cùng rộng lớn với hàng chục mã sản phẩm, module mở rộng và phụ kiện đi kèm khác nhau. Việc lựa chọn sai cấu hình không chỉ gây lãng phí nghiêm trọng ngân sách đầu tư mà còn có nguy cơ làm hệ thống bị quá tải, gây gián đoạn sản xuất. Bài viết dưới đây sẽ cung cấp cho các kỹ sư, nhà thầu cơ điện một cẩm nang hướng dẫn chi tiết từ A đến Z, giúp bạn tự tin lựa chọn đúng thiết bị S7-1500 tối ưu nhất cho tủ điện công nghiệp của mình.

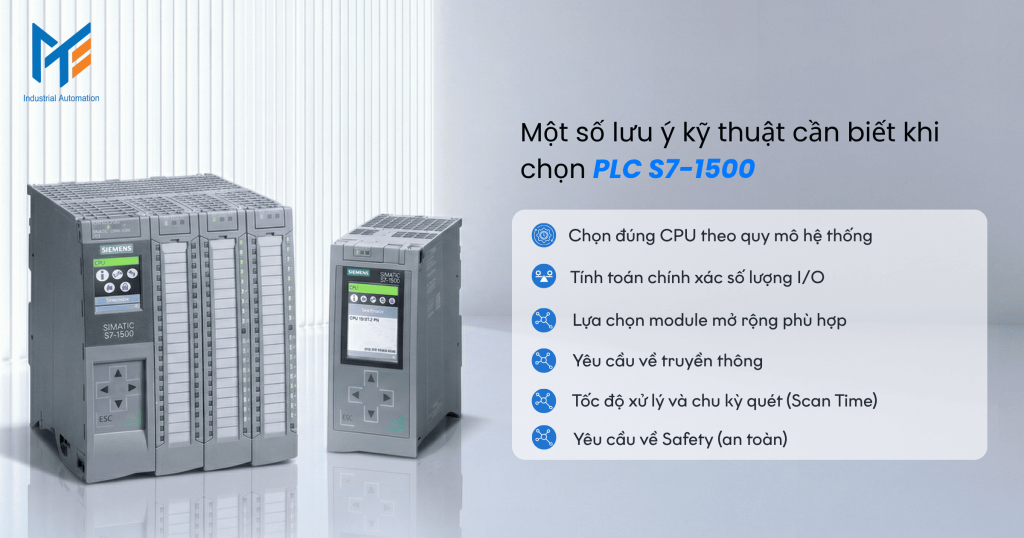

Một số lưu ý kỹ thuật cần biết khi chọn PLC S7-1500

Trước khi đi sâu vào quy trình chọn lọc cụ thể, người thiết kế tủ điện cần nắm vững các nền tảng kỹ thuật cơ bản của dòng sản phẩm này. Việc hiểu rõ các đặc tính dưới đây sẽ giúp bạn đưa ra những quyết định kỹ thuật chuẩn xác.

Chọn đúng CPU theo quy mô hệ thống

Thiết bị xử lý trung tâm (CPU) là thành phần quyết định toàn bộ sức mạnh của tủ điện. Siemens phân chia thiết bị này thành nhiều nhóm riêng biệt để phục vụ các mục đích khác nhau.

Nếu dự án chỉ yêu cầu điều khiển logic và truyền thông cơ bản, dòng CPU Standard là lựa chọn tối ưu về mặt chi phí. Đối với các hệ thống cần xử lý lệnh nội suy, đồng bộ hóa nhiều trục động cơ servo phức tạp, bạn bắt buộc phải dùng dòng CPU Technology. Trong khi đó, các tủ điện phục vụ trạm biến áp, nhà máy hóa chất đòi hỏi khả năng chạy dự phòng liên tục thì dòng CPU Redundant là ưu tiên số một. Việc chọn sai phân khúc vi xử lý sẽ khiến toàn bộ hệ thống phía sau bị tắc nghẽn dữ liệu.

Tính toán chính xác số lượng I/O

Số lượng tín hiệu đầu vào và đầu ra (I/O) quyết định kích thước vật lý của tủ điện và số lượng module cần mua sắm. Đối với các dự án lớn, số lượng I/O có thể lên tới hàng ngàn điểm.

Người thiết kế cần phân loại rõ ràng đâu là tín hiệu số đóng ngắt thông thường (Digital) và đâu là tín hiệu tương tự liên tục (Analog). Một nguyên tắc sống còn trong thiết kế tủ điện công nghiệp là luôn phải để lại không gian vật lý trên thanh ray nhôm và mua dư tối thiểu 20% dung lượng I/O dự phòng. Việc này nhằm đối phó với các phát sinh thay đổi thiết kế từ phía chủ đầu tư trong quá trình thi công và tạo điều kiện nâng cấp máy móc trong tương lai.

Lựa chọn module mở rộng phù hợp

Hệ thống S7-1500 cung cấp nhiều lớp module tín hiệu ngoại vi khác nhau, từ mức cơ bản đến mức cao cấp. Việc chọn bừa bãi sẽ dẫn đến đội vốn dự án không cần thiết.

Đối với các ứng dụng điều khiển băng tải, bơm quạt thông thường, lớp module Basic hoặc Standard là hoàn toàn đáp ứng đủ nhu cầu. Tuy nhiên, nếu tủ điện điều khiển các trạm cân định lượng, hệ thống đo lường áp suất chính xác cao, người kỹ sư phải chỉ định sử dụng lớp module High Feature hoặc High Speed. Các lớp module cao cấp này có khả năng chống nhiễu điện từ cực tốt và tích hợp chức năng cảnh báo đứt dây cáp chi tiết đến từng kênh đo lường.

Yêu cầu về truyền thông

Tủ điện công nghiệp hiện đại không bao giờ hoạt động cô lập. Nó cần giao tiếp với các tủ điện nhánh, màn hình giám sát HMI, hệ thống máy chủ SCADA và thiết bị của các hãng thứ ba.

Bạn cần xác định rõ dự án sử dụng chuẩn mạng cáp đồng PROFINET mặc định hay cần nâng cấp thêm các giao thức đặc thù. Nếu nhà máy yêu cầu kết nối với hàng loạt đồng hồ đo điện năng hoặc biến tần thế hệ cũ, tủ điện bắt buộc phải trang bị thêm các module truyền thông Modbus RTU hoặc PROFIBUS. Ngoài ra, cần lưu ý đến số lượng cổng mạng RJ45 tích hợp sẵn trên CPU để lên phương án mua thêm Switch mạng công nghiệp chia cổng cho phù hợp.

Tốc độ xử lý và chu kỳ quét (Scan Time)

Chu kỳ quét là khoảng thời gian để thiết bị đọc toàn bộ tín hiệu đầu vào, thực thi xong chương trình logic và xuất tín hiệu ra ngoại vi. Trong các hệ thống lớn, khối lượng mã lệnh lập trình là rất khổng lồ.

Nếu chu kỳ quét quá chậm, máy móc sẽ phản ứng trễ, gây sai lệch sản phẩm. Người lập trình cần đánh giá mức độ phức tạp của thuật toán để chọn vi xử lý có bộ nhớ làm việc (Work Memory) đủ lớn và tốc độ thực thi lệnh nano-giây. Các CPU mã số càng cao (ví dụ dòng 1517, 1518) sẽ cho tốc độ quét càng nhanh, đáp ứng hoàn hảo cho các dây chuyền lắp ráp tự động tốc độ cao.

Yêu cầu về Safety (an toàn)

Đối với các hệ thống máy dập, cẩu trục hạng nặng hay robot công nghiệp, việc bảo vệ an toàn tính mạng cho người vận hành là yếu tố pháp lý bắt buộc.

Nếu dự án có yêu cầu khắt khe về an toàn, bạn nên thiết kế tủ điện sử dụng hệ thống CPU Fail-safe (nhận diện bằng chữ F trong mã sản phẩm) kết hợp cùng các module I/O an toàn chuyên dụng màu vàng. Thiết kế này giúp thu thập các tín hiệu từ nút dừng khẩn cấp, rào chắn quang học và xử lý cắt điện ngay lập tức khi có xâm nhập, đáp ứng các tiêu chuẩn an toàn máy móc khắt khe cấp độ SIL 3.

Xem thêm: Giới thiệu tổng quan về PLC S7 1500 chi tiết nhất

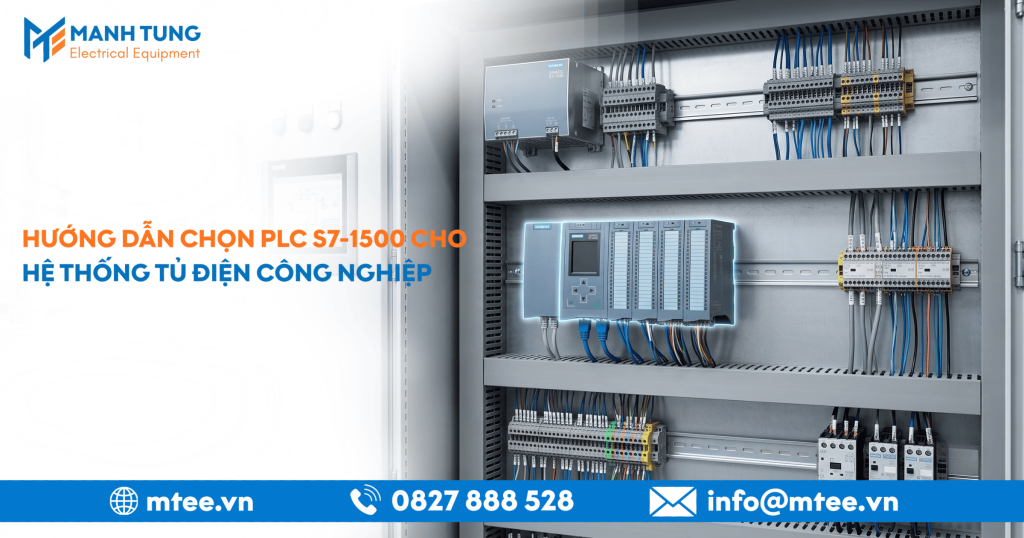

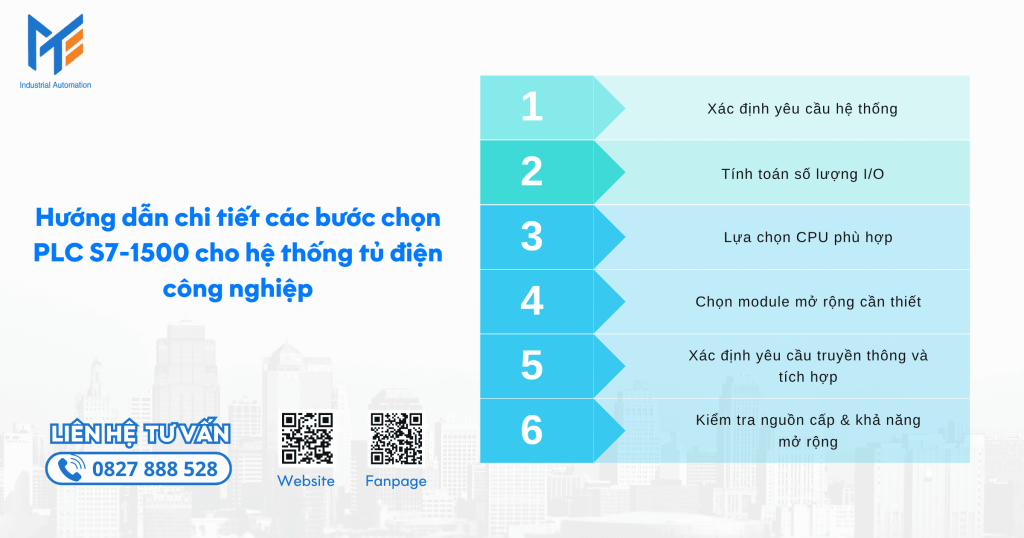

Hướng dẫn chi tiết các bước chọn PLC S7-1500 cho hệ thống tủ điện công nghiệp

Để tránh thiếu sót vật tư và tối ưu hóa chi phí đầu tư, các kỹ sư cơ điện cần tuân thủ một quy trình thiết kế phần cứng bài bản. Dưới đây là 6 bước quy chuẩn để lên cấu hình trạm S7-1500 hoàn chỉnh.

Bước 1: Xác định yêu cầu hệ thống

Đây là bước nền tảng quan trọng nhất. Bạn cần thu thập đầy đủ tài liệu kỹ thuật từ nhà chế tạo máy, sơ đồ công nghệ (P&ID) và bản vẽ mặt bằng nhà máy.

Từ các tài liệu này, người kỹ sư sẽ phác thảo được mức độ phức tạp của thuật toán điều khiển, các yêu cầu về tốc độ phản hồi của cơ cấu chấp hành và điều kiện môi trường đặt tủ điện. Nếu tủ điện đặt ở khu vực ngoài trời, nhiều bụi bặm hoặc hóa chất, bạn phải định hướng sử dụng phiên bản phần cứng SIPLUS được nhiệt đới hóa thay vì bản tiêu chuẩn.

Bước 2: Tính toán số lượng I/O

Dựa trên sơ đồ nguyên lý cơ điện, hãy lập một bảng tính Excel chi tiết liệt kê toàn bộ các điểm kết nối ngoại vi. Bảng tính này cần phân chia rành mạch các cột.

• Tổng số lượng tín hiệu đầu vào số (Digital Input).
• Tổng số lượng tín hiệu đầu ra số (Digital Output).
• Tổng số lượng đầu vào đo lường tương tự (Analog Input), ghi rõ dải tín hiệu là dòng điện 4-20mA, điện áp 0-10V hay điện trở nhiệt.
• Tổng số lượng đầu ra tương tự (Analog Output) để điều khiển tuyến tính.

Sau khi có con số tổng, hãy cộng thêm tỷ lệ dự phòng 20% để ra được số lượng ngõ I/O vật lý cần mua sắm thực tế.

Bước 3: Lựa chọn CPU phù hợp

Từ dữ liệu phân tích ở Bước 1 và Bước 2, bạn tiến hành tra cứu catalog của Siemens để lọc ra mã vi xử lý đáp ứng đủ dung lượng mã lệnh và giới hạn kết nối thiết bị.

Cần đặc biệt lưu ý cấu trúc của dòng sản phẩm này bắt buộc phải sử dụng thẻ nhớ chính hãng (SIMATIC Memory Card) làm không gian lưu trữ chương trình tải. Do đó, bên cạnh việc chọn thân thiết bị CPU, bạn phải tính toán dung lượng các khối dữ liệu DB để đặt mua kèm một thẻ nhớ có dung lượng tương ứng, từ 4MB đến tối đa 32GB.

Bước 4: Chọn module mở rộng cần thiết

Tiếp theo, tiến hành quy đổi số lượng điểm I/O đã tính ở Bước 2 thành các module phần cứng cụ thể. Mỗi module sẽ hỗ trợ một số lượng kênh nhất định, ví dụ 8 kênh, 16 kênh hoặc 32 kênh trên một khối.

Ưu tiên sử dụng các module có mật độ 32 kênh để tiết kiệm tối đa không gian diện tích bên trong tủ điện. Đối với khu vực đấu nối các cảm biến đo lường đắt tiền, hãy nhớ chọn các module lớp tiêu chuẩn trở lên và mua kèm hệ thống cầu đấu nối dây (Front Connector) phù hợp để quá trình thi công vỏ tủ diễn ra nhanh chóng, thẩm mỹ.

Bước 5: Xác định yêu cầu truyền thông và tích hợp

Kiểm tra lại toàn bộ danh sách biến tần, đồng hồ đo lường, thiết bị phân tích và giao diện HMI trong dự án.

Nếu thân vi xử lý trung tâm không hỗ trợ đủ các giao thức kết nối yêu cầu, bạn phải ghép thêm các module xử lý truyền thông (CP/CM) lên thanh ray nhôm. Bước này cũng là lúc cần tính toán số lượng trạm thu thập tín hiệu phân tán Remote I/O nếu dây chuyền sản xuất trải dài trên diện tích rộng, giúp giảm thiểu đáng kể chi phí rải cáp tín hiệu điều khiển.

Bước 6: Kiểm tra nguồn cấp & khả năng mở rộng

Đây là bước kiểm tra chéo cuối cùng nhưng cực kỳ quan trọng để hệ thống không bị sập nguồn khi chạy thử. Thiết bị vi xử lý và các module ngoại vi đều tiêu thụ dòng điện một chiều nội bộ.

Bạn cần cộng dồn tổng công suất tiêu thụ của toàn bộ cấu hình đã chọn. Dựa vào con số này, tiến hành chọn khối nguồn hệ thống (System Power Supply – PS) cắm trực tiếp vào thanh ray, và khối nguồn tải (Load Power Supply – PM) để cấp dòng 24VDC cho cảm biến bên ngoài. Cuối cùng, tính toán tổng chiều rộng vật lý của tất cả các module để đặt gia công thanh ray nhôm (Mounting Rail) có chiều dài phù hợp với vỏ tủ điện.

Xem thêm: Ứng dụng PLC S7-1500 trong các dự án công nghiệp lớn

Mua PLC S7-1500 uy tín chính hãng ở đâu?

Việc lựa chọn một đơn vị phân phối vật tư tự động hóa có năng lực kỹ thuật và uy tín thương mại là điều kiện bắt buộc để bảo vệ uy tín của nhà thầu cơ điện trước chủ đầu tư. Trong số các nhà cung cấp hiện nay, CÔNG TY TNHH TM&DV THIẾT BỊ ĐIỆN MẠNH TÙNG MTEE tự hào là địa chỉ đồng hành cung cấp thiết bị tự động hóa Siemens đáng tin cậy nhất dành cho doanh nghiệp của bạn.

Với nhiều năm kinh nghiệm cung ứng vật tư thiết bị điện công nghiệp, Thiết Bị Điện Mạnh Tùng MTEE mang đến cho khách hàng dự án những cam kết cao nhất về chất lượng dịch vụ:

• Minh bạch nguồn gốc vật tư: Tất cả các khối vi xử lý, module mở rộng và phụ kiện Siemens do MTEE cung cấp đều là hàng chuẩn chính hãng, mới 100%, đi kèm đầy đủ hồ sơ nhập khẩu, chứng nhận chất lượng (CQ) và chứng nhận xuất xứ (CO) hợp lệ để nhà thầu dễ dàng nghiệm thu vật tư đầu vào.
• Tối ưu hóa chi phí gói thầu: Hệ thống phân phối trực tiếp giúp MTEE duy trì được chính sách giá vô cùng cạnh tranh, đi kèm các mức chiết khấu thương mại linh hoạt dành riêng cho các đơn vị làm dự án tủ điện quy mô lớn.
• Chính sách bảo hành siêu tốc: Hiểu được áp lực tiến độ thi công của các dự án, MTEE cung cấp dịch vụ bảo hành, đổi trả linh hoạt và hỗ trợ xử lý sự cố thiết bị nhanh chóng, giúp nhà thầu bàn giao công trình đúng thời hạn cam kết.

Để nhận được sự tư vấn chuyên sâu về thiết kế tủ điện và nhận bảng báo giá vật tư thiết bị tự động hóa Siemens cạnh tranh nhất, quý đối tác vui lòng liên hệ ngay với đội ngũ hỗ trợ của Thiết Bị Điện Mạnh Tùng MTEE.

Lời kết

Việc xây dựng một hệ thống tủ điện công nghiệp cỡ lớn đòi hỏi sự kết hợp hoàn hảo giữa năng lực thiết kế của người kỹ sư và chất lượng vật tư phần cứng. Lựa chọn bộ vi xử lý PLC S7-1500 chính là bạn đang đặt nền móng vững chắc cho một hệ thống vận hành an toàn, thông minh và có tính sẵn sàng cao nhất.
