Hướng dẫn chọn PLC Mitsubishi FX1S cho tủ điện công nghiệp

Trong kỷ nguyên tự động hóa nhà máy, việc tối ưu hóa không gian lắp đặt và chi phí đầu tư nhưng vẫn đảm bảo hiệu suất vận hành ổn định là bài toán hàng đầu của các kỹ sư cơ điện. Đối với các hệ thống điều khiển quy mô nhỏ và vừa, dòng PLC Mitsubishi FX1S từ lâu đã khẳng định được vị thế vững chắc tại thị trường Việt Nam.

Tuy nhiên, để thiết bị phát huy tối đa công năng và tránh lãng phí ngân sách, kỹ sư cần nắm rõ phương pháp tính toán và lựa chọn mã hàng chính xác. Bài viết này sẽ cung cấp một cẩm nang toàn diện từ thông số kỹ thuật cốt lõi đến quy trình các bước lựa chọn cấu hình chuẩn xác nhất cho dự án của bạn.

Các thông số kỹ thuật cần lưu ý khi chọn PLC Mitsubishi FX1S

Để lựa chọn được một model phù hợp trong hệ sinh thái sản phẩm dòng FX1S, việc đọc hiểu và phân tích các thông số kỹ thuật cơ bản là điều kiện bắt buộc. Dưới đây là các đại lượng kỹ thuật quyết định trực tiếp đến khả năng vận hành của thiết bị:

Số lượng và phân loại ngõ vào/ra (I/O Capacity)

Dòng sản phẩm này có cấu trúc cố định về số lượng điểm vật lý, nghĩa là thiết bị không hỗ trợ mở rộng thêm module I/O như các dòng FX1N hay FX2N. Do đó, việc tính toán chính xác số lượng thiết bị ngoại vi ngay từ đầu là cực kỳ quan trọng.

• Tổng số điểm I/O: Dòng thiết bị này cung cấp các mức cấu hình cố định bao gồm 10 I/O, 14 I/O, 20 I/O và 30 I/O.
• Phân chia tỷ lệ: Tỷ lệ ngõ vào và ngõ ra được nhà sản xuất thiết kế cố định theo tỷ lệ gần tương đương (ví dụ: dòng 14 I/O sẽ có 8 ngõ vào và 6 ngõ ra; dòng 30 I/O sẽ có 16 ngõ vào và 14 ngõ ra).

Kiểu cấp nguồn điện (Power Supply)

Thiết bị yêu cầu nguồn năng lượng đầu vào để duy trì hoạt động của mạch điều khiển nội bộ. Nhà sản xuất chia thành hai nhóm nguồn chính:

• Nguồn AC (Ký hiệu mã đuôi là EE hoặc ES/UL): Sử dụng dải điện áp rộng từ 100V AC đến 240V AC, tần số 50/60Hz. Đây là lựa chọn phổ biến nhất vì có thể tận dụng trực tiếp nguồn lưới hạ thế của nhà xưởng. Dòng này tích hợp thêm một cổng ra phụ 24V DC (khoảng 200mA đến 400mA) để cấp nguồn cho cảm biến ngõ vào.
• Nguồn DC (Ký hiệu mã đuôi là DS): Sử dụng điện áp 24V DC. Lựa chọn này phù hợp cho các tủ điện lưu động, hệ thống sử dụng nguồn pin, nguồn backup bằng bình ắc quy hoặc các môi trường yêu cầu an toàn điện áp thấp nghiêm ngặt.

Kiểu ngõ ra dòng điện (Output Type)

Lựa chọn kiểu ngõ ra phụ thuộc hoàn toàn vào loại tải mà thiết bị sẽ điều khiển trực tiếp hoặc gián tiếp:

• Ngõ ra Relay (Ký hiệu mã R): Khả năng chịu tải dòng điện lên đến 2A trên mỗi điểm, tương thích cả tải AC lẫn DC (tối đa 250V AC hoặc 30V DC). Ưu điểm là tính linh hoạt cao, cách ly điện tốt. Nhược điểm là tuổi thọ đóng cắt cơ khí giới hạn và tần số đáp ứng chậm (khoảng 10Hz), không dùng được cho các ứng dụng phát xung điều khiển vị trí.
• Ngõ ra Transistor (Ký hiệu mã T): Chỉ đóng cắt được tải một chiều 24V DC, dòng tải tối đa khoảng 0.5A trên mỗi điểm. Ưu điểm lớn nhất là tốc độ đóng cắt cực kỳ nhanh, tuổi thọ vô hạn do không hao mòn cơ khí. Đây là lựa chọn bắt buộc khi cần điều khiển driver động cơ bước hoặc động cơ servo.

Bộ nhớ chương trình và tốc độ xử lý

• Dung lượng bộ nhớ: Thiết bị sở hữu bộ nhớ EEPROM tích hợp sẵn với dung lượng 2000 bước lệnh (2k steps). Bộ nhớ này không cần pin lưu trữ, giúp dữ liệu chương trình điều khiển được bảo vệ an toàn ngay cả khi mất điện lâu ngày.
• Tốc độ xử lý: Thời gian thực hiện một lệnh cơ bản (Basic Instruction) là 0.7 micro giây. Tốc độ này đáp ứng tốt các bài toán logic, đếm dòng sản phẩm hoặc điều khiển tuần tự thông thường trong sản xuất.

Khả năng xử lý tín hiệu tốc độ cao

Mặc dù nhỏ gọn, thiết bị vẫn được trang bị các bộ đếm tốc độ cao (High-speed Counter) hoạt động độc lập với chu kỳ quét của chương trình (Scan time):

• Bộ đếm 1 pha: Tần số đáp ứng tối đa lên đến 60 kHz.
• Bộ đếm 2 pha (đọc tín hiệu Encoder A/B): Tần số đáp ứng tối đa 20 kHz, cực kỳ hữu ích cho các ứng dụng đo chiều dài, xác định góc quay hoặc kiểm soát vị trí băng tải.

Xem thêm: Tổng quan về dòng PLC Mitsubishi FX1S: Giải pháp tự động hóa nhỏ gọn và tối ưu chi phí

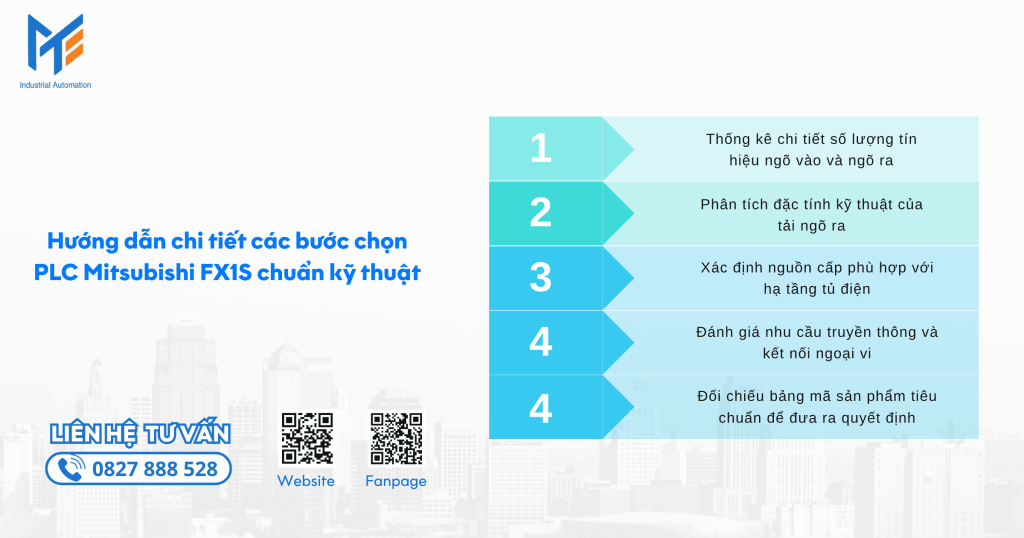

Hướng dẫn chi tiết các bước chọn PLC Mitsubishi FX1S chuẩn kỹ thuật

Để tránh sai sót dẫn đến việc mua nhầm thiết bị không thể lắp đặt hoặc phải thay đổi thiết kế tủ điện giữa chừng, bạn nên tuân thủ quy trình lựa chọn gồm 5 bước tiêu chuẩn dưới đây.

Bước 1: Thống kê chi tiết số lượng tín hiệu ngõ vào và ngõ ra

Trước khi tra cứu catalog, kỹ sư cần lập một bảng danh sách toàn bộ các thiết bị ngoại vi kết nối với tủ điện:

• Liệt kê ngõ vào (Inputs): Đếm tổng số nút nhấn, công tắc hành trình, cảm biến tiệm cận, cảm biến quang, công tắc áp suất, tín hiệu báo lỗi từ biến tần.
• Liệt kê ngõ ra (Outputs): Đếm tổng số cuộn dây của khởi động từ, van điện từ khí nén, đèn báo pha, còi báo động, tín hiệu kích chạy biến tần.
• Tính toán hệ số dự phòng: Vì dòng thiết bị này không thể gắn thêm module mở rộng, bạn phải cộng thêm tối thiểu 15% đến 20% số lượng I/O dự phòng cho các nhu cầu cải tiến công nghệ hoặc phát sinh thiết bị trong tương lai.

Ví dụ thực tế: Hệ thống cần 6 ngõ vào và 5 ngõ ra. Tổng số điểm là 11. Nếu chọn dòng 10 I/O (6 vào / 4 ra) sẽ bị thiếu ngõ ra. Lựa chọn tối ưu nhất lúc này là dòng FX1S-14 (8 vào / 6 ra), đảm bảo vừa đủ và có dư 2 ngõ vào, 1 ngõ ra làm dự phòng.

Bước 2: Phân tích đặc tính kỹ thuật của tải ngõ ra

Bản chất của tải tiêu thụ điện sẽ quyết định việc bạn chọn dòng ra Relay hay Transistor:

• Trường hợp chọn ngõ ra Relay (Mã R): Nếu các cơ cấu chấp hành là cuộn hút của Contactor xoay chiều 220V, van điện từ 220V AC, hoặc hệ thống chỉ yêu cầu đóng cắt ON/OFF với tần suất thấp (dưới vài chục lần mỗi phút). Dòng Relay giúp bạn kết nối thẳng tới tải mà không cần đệm qua rơ le trung gian, giúp tiết kiệm không gian tủ điện.
• Trường hợp chọn ngõ ra Transistor (Mã T): Nếu hệ thống có chứa động cơ bước (Stepper Motor) hoặc Servo Motor yêu cầu phát xung điều khiển vị trí (Pulse Train Output) từ các chân Y0, Y1 với tần số cao (lên tới 100 kHz). Hoặc khi hệ thống đóng cắt van khí nén với tần suất liên tục (vài lần mỗi giây), ngõ ra Transistor sẽ bảo vệ thiết bị không bị hỏng tiếp điểm.

Bước 3: Xác định nguồn cấp phù hợp với hạ tầng tủ điện

Xem xét nguồn điện tổng có sẵn tại nơi lắp đặt tủ điều khiển:

• Nếu tủ điện đặt tại nhà xưởng công nghiệp tiêu chuẩn, có sẵn đường nguồn 220V AC, hãy chọn mã nguồn AC để tận dụng luôn bộ nguồn nội bộ của thiết bị cấp ngược lại cho cảm biến, giảm chi phí mua thêm bộ nguồn tổ ong 24V DC.
• Nếu tủ điện lắp trên các hệ thống máy móc di động, máy nông nghiệp, tàu thủy, hoặc các tủ điện điều khiển ngoài trời sử dụng năng lượng mặt trời, hãy chọn mã nguồn 24V DC để tương thích hoàn toàn.

Bước 4: Đánh giá nhu cầu truyền thông và kết nối ngoại vi

Mặc dù không mở rộng được số lượng I/O số, dòng thiết bị này vẫn cho phép mở rộng tính năng thông qua các board mạch mở rộng phân khúc nhỏ (gắn trực tiếp lên mặt trước của thiết bị) hoặc các module chức năng đặc biệt:

• Kết nối màn hình HMI: Thiết bị có sẵn cổng tròn RS422 (8 chân) chuyên dụng để nạp chương trình và kết nối với màn hình HMI giám sát.
• Mở rộng cổng truyền thông: Nếu cần kết nối Modbus RTU với biến tần, đồng hồ nhiệt độ hoặc liên kết mạng giữa các PLC với nhau (mạng N:N), bạn cần chọn thêm các bo mở rộng kết hợp với bo truyền thông RS485.
• Mở rộng tín hiệu tương tự (Analog): Nếu hệ thống cần đọc tín hiệu từ cảm biến áp suất (4-20mA) hoặc cảm biến nhiệt độ PT100, bạn cần xem xét khả năng tích hợp của các bo analog nhỏ gọn gắn phía trên bề mặt.

Bước 5: Đối chiếu bảng mã sản phẩm tiêu chuẩn để đưa ra quyết định

Sau khi tổng hợp đầy đủ các yếu tố trên, kỹ sư tiến hành tra cứu bảng mã chuẩn của nhà sản xuất để chỉ định model chính xác:

STT	Mã sản phẩm	Tổng I/O	Ngõ vào (DI)	Ngõ ra (DO)	Loại ngõ ra	Nguồn cấp	Link chi tiết sản phẩm
1	FX1S-14MR-ES/UL	14	8	6	Relay	220VAC	Xem chi tiết
2	FX1S-14MT-001	14	8	6	Transistor	220VAC	Xem chi tiết
3	FX1S-20MR-001	20	12	8	Relay	220VAC	Xem chi tiết
4	FX1S-20MR-ES/UL	20	12	8	Relay	220VAC	Xem chi tiết
5	FX1S-20MT-001	20	12	8	Transistor	220VAC	Xem chi tiết
6	FX1S-30MR-001	30	16	14	Relay	220VAC	Xem chi tiết
7	FX1S-30MR-ES/UL	30	16	14	Relay	220VAC	Xem chi tiết
8	FX1S-30MT-001	30	16	14	Transistor	220VAC	Xem chi tiết

Xem thêm: Ứng dụng của PLC Mitsubishi FX1S trong tủ điện công nghiệp hiện nay

Mua PLC Mitsubishi FX1S uy tín chính hãng ở đâu?

Hiện nay trên thị trường có rất nhiều đơn vị cung cấp các thiết bị tự động hóa thương hiệu Mitsubishi. Tuy nhiên, tình trạng hàng giả, hàng nhái, hoặc hàng cũ tân trang kém chất lượng xuất hiện ngày càng tinh vi. Việc lựa chọn một đơn vị phân phối uy tín là yếu tố quyết định đến độ bền của máy móc và sự an tâm trong suốt quá trình vận hành sản xuất.

Công Ty TNHH TM DV Thiết Bị Điện Mạnh Tùng (MTEE) tự hào là một trong những nhà cung cấp giải pháp tự động hóa và thiết bị điện công nghiệp hàng đầu hiện nay. Tại MTEE, chúng tôi cam kết đem lại giá trị đích thực cho từng khách hàng thông qua chính sách sản phẩm và dịch vụ vượt trội:

• Sản phẩm chính hãng 100%: Toàn bộ các dòng thiết bị được phân phối trực tiếp từ nhà sản xuất, đầy đủ hóa đơn, chứng từ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) rõ ràng.
• Chính sách bảo hành ưu việt: Bảo hành chính hãng theo đúng tiêu chuẩn của Mitsubishi Electric. Hỗ trợ kỹ thuật nhanh chóng, thủ tục đổi trả linh hoạt đối với các sản phẩm phát sinh lỗi từ nhà sản xuất.
• Giá cả cạnh tranh, chiết khấu cao: Nhờ lợi thế là đối tác nhập khẩu trực tiếp, MTEE luôn mang đến cho khách hàng, các đơn vị làm tủ bảng điện cũng như các nhà thầu cơ điện mức giá tối ưu nhất, đi kèm nhiều chương trình ưu đãi hấp dẫn cho đơn hàng số lượng lớn.
• Đội ngũ kỹ sư hỗ trợ chuyên nghiệp: Không chỉ dừng lại ở việc bán thương mại, đội ngũ kỹ thuật giàu kinh nghiệm tại MTEE sẵn sàng đồng hành cùng quý khách hàng từ khâu tư vấn lựa chọn mã sản phẩm, hướng dẫn đấu nối, xử lý sự cố cho đến hỗ trợ giải pháp lập trình hệ thống tối ưu nhất.

Lời kết

Việc thiết kế và lắp đặt một tủ điện công nghiệp hoạt động ổn định, bền bỉ phụ thuộc rất lớn vào khâu lựa chọn thiết bị ban đầu. Dòng PLC Mitsubishi FX1S với sự tinh gọn về kích thước, đơn giản về cấu trúc nhưng mạnh mẽ về tính năng logic luôn là một giải pháp kinh tế hiệu quả cho các hệ thống máy móc vừa và nhỏ.

---
