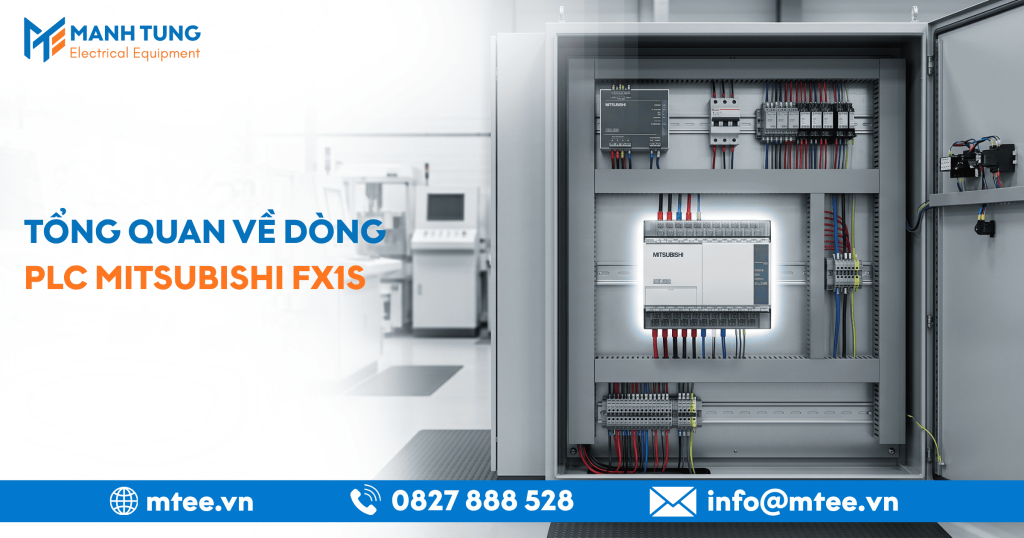

Tổng quan về dòng PLC Mitsubishi FX1S: Giải pháp tự động hóa nhỏ gọn và tối ưu chi phí

Trong kỷ nguyên công nghiệp hóa và hiện đại hóa, việc tối ưu hóa quy trình sản xuất luôn là bài toán sống còn của mọi doanh nghiệp. Để vận hành hệ thống máy móc một cách trơn tru, chính xác và hiệu quả, các thiết bị điều khiển lập trình đóng vai trò vô cùng then chốt. Trong số các thương hiệu hàng đầu thế giới hiện nay, Mitsubishi Electric luôn là cái tên bảo chứng cho chất lượng, độ bền và tính linh hoạt.

Đặc biệt, đối với các ứng dụng quy mô vừa và nhỏ, dòng PLC Mitsubishi FX1S đã và đang khẳng định vị thế là một giải pháp quốc dân. Với kích thước tối giản, khả năng xử lý mạnh mẽ đi kèm mức chi phí đầu tư cực kỳ hợp lý, dòng thiết bị này đáp ứng hoàn hảo các yêu cầu kỹ thuật từ cơ bản đến phức tạp trong các hệ thống máy móc độc lập. Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện, chuyên sâu từ thông số kỹ thuật, phân loại mã hàng, ứng dụng thực tế cho đến kinh nghiệm lựa chọn và địa chỉ mua hàng uy tín nhất.

Các đặc điểm thông số kỹ thuật nổi bật của PLC Mitsubishi FX1S

Dòng FX1S thuộc hệ sinh thái vi điều khiển dòng FX của Mitsubishi. Thiết bị được tối ưu hóa cấu trúc phần cứng nhằm mang lại hiệu suất vận hành cao nhất trong một không gian lắp đặt nhỏ nhất. Dưới đây là những đặc tính kỹ thuật cốt lõi làm nên tên tuổi của dòng sản phẩm này.

Thiết kế nhỏ gọn, tích hợp I/O sẵn

Điểm cộng lớn nhất của dòng sản phẩm này chính là kiến trúc All-in-One (Tất cả trong một).

• Tiết kiệm không gian: Phần cứng được thiết kế nguyên khối cực kỳ nhỏ gọn, giúp tối ưu hóa diện tích bên trong tủ điện công nghiệp.
• Tích hợp sẵn ngõ vào/ra: Tùy thuộc vào từng mã sản phẩm cụ thể, thiết bị được tích hợp sẵn từ 10 đến 30 điểm I/O (bao gồm cả ngõ vào số Digital Input và ngõ ra Digital Output).
• Đa dạng loại ngõ ra: Người dùng có thể linh hoạt lựa chọn giữa ngõ ra dạng Relay (phù hợp cho việc đóng cắt tải dòng điện cao, điện áp linh hoạt) hoặc ngõ ra Transistor (phù hợp cho các ứng dụng đóng cắt tần số cao, điều khiển phát xung).

Tốc độ xử lý nhanh

Mặc dù định vị ở phân khúc mini, dòng thiết bị này sở hữu tốc độ thực thi lệnh vô cùng ấn tượng.

• Lệnh cơ bản: Thời gian xử lý chỉ mất 0.7 µs cho một lệnh logic cơ bản.
• Hiệu suất vận hành: Tốc độ này đảm bảo hệ thống phản hồi gần như ngay lập tức trước các tín hiệu cảm biến truyền về, giúp chu kỳ máy chạy liên tục, không gặp hiện tượng trễ hay treo hệ thống, tăng năng suất tối đa cho dây chuyền.

Bộ nhớ chương trình ổn định

Hệ thống lưu trữ của thiết bị được thiết kế để đảm bảo an toàn tuyệt đối cho dữ liệu và chương trình điều khiển của kỹ sư.

• Dung lượng bộ nhớ: Thiết bị sở hữu bộ nhớ EEPROM dung lượng 2000 bước lệnh (steps).
• An toàn dữ liệu: Do sử dụng công nghệ bộ nhớ flash EEPROM, chương trình lập trình sẽ được lưu trữ vĩnh viễn mà không cần đến pin dự phòng. Điều này loại bỏ hoàn toàn rủi ro mất chương trình khi thiết bị bị mất điện trong thời gian dài, giảm thiểu chi phí và thời gian bảo trì định kỳ.

Hỗ trợ bộ đếm tốc độ cao

Đối với các ứng dụng cần giám sát vị trí hoặc đo đạc tốc độ quay của động cơ, thiết bị cung cấp giải pháp xử lý tín hiệu tần số cao cực kỳ hiệu quả.

• Hỗ trợ bộ đếm High-speed Counter: Tích hợp các bộ đếm tốc độ cao với tần số tối đa lên đến 60 kHz cho các ứng dụng một pha, hoặc 20 kHz cho các ứng dụng hai pha (tín hiệu pha A/B từ Encoder).
• Ứng dụng thực tế: Nhờ tính năng này, thiết bị dễ dàng kết nối trực tiếp với các dòng encoder quay để đo chiều dài, đếm số vòng quay hoặc kiểm soát tốc độ của băng tải một cách chính xác.

Phát xung điều khiển vị trí

Nếu bạn đang cần một giải pháp điều khiển chuyển động cơ bản với chi phí thấp thì đây chính là câu trả lời.

• Kênh phát xung tốc độ cao: Các phiên bản ngõ ra Transistor được tích hợp sẵn 2 kênh phát xung độc lập với tần số lên tới 100 kHz.
• Khả năng điều khiển: Tính năng này cho phép thiết bị xuất lệnh xung điều khiển (Pulse/Direction) trực tiếp đến các bộ điều khiển động cơ bước (Step Motor) hoặc động cơ Servo (như dòng Mitsubishi MELSERVO). Nhờ đó, việc lập trình các chu trình chạy vị trí, chạy điểm – điểm (Point-to-Point) trở nên vô cùng đơn giản.

Hỗ trợ truyền thông

Khả năng kết nối và mở rộng thông tin là một yếu tố bắt buộc trong xu hướng tự động hóa hiện đại. Thiết bị đáp ứng linh hoạt nhu cầu này thông qua các tùy chọn giao tiếp:

• Cổng lập trình mặc định: Tích hợp sẵn cổng RS-422 tiêu chuẩn giúp kết nối trực tiếp với máy tính lập trình hoặc màn hình giao diện HMI.
• Bo mạch mở rộng: Thiết bị cho phép gắn thêm các bo mạch truyền thông cắm giắc phía trước (Communication Boards). Nhờ vậy, hệ thống có thể dễ dàng kết nối mạng Modbus RTU, truyền thông liên kết giữa các PLC với nhau, hoặc kết nối từ xa với các dòng biến tần nhằm tối ưu hóa việc giám sát các thông số dòng điện, tần số.

Một số mã sản phẩm của PLC Mitsubishi FX1S phổ biến hiện nay

Để đáp ứng chính xác từng nhu cầu kỹ thuật cụ thể và tối ưu chi phí vật tư, nhà sản xuất đã phân tách dòng FX1S thành nhiều phiên bản khác nhau dựa trên số lượng I/O, kiểu nguồn cấp và loại ngõ ra. Dưới đây là bảng tổng hợp các mã hàng thông dụng nhất trên thị trường hiện nay:

STT	Mã sản phẩm	Tổng I/O	Ngõ vào (DI)	Ngõ ra (DO)	Loại ngõ ra	Nguồn cấp	Link chi tiết sản phẩm
1	FX1S-14MR-ES/UL	14	8	6	Relay	220VAC	Xem chi tiết
2	FX1S-14MT-001	14	8	6	Transistor	220VAC	Xem chi tiết
3	FX1S-20MR-001	20	12	8	Relay	220VAC	Xem chi tiết
4	FX1S-20MR-ES/UL	20	12	8	Relay	220VAC	Xem chi tiết
5	FX1S-20MT-001	20	12	8	Transistor	220VAC	Xem chi tiết
6	FX1S-30MR-001	30	16	14	Relay	220VAC	Xem chi tiết
7	FX1S-30MR-ES/UL	30	16	14	Relay	220VAC	Xem chi tiết
8	FX1S-30MT-001	30	16	14	Transistor	220VAC	Xem chi tiết

Một số ứng dụng thực tế của PLC Mitsubishi FX1S

Nhờ sự linh hoạt, hoạt động cực kỳ bền bỉ trong môi trường công nghiệp khắc nghiệt và giá thành rất cạnh tranh, thiết bị được ứng dụng rộng rãi trong rất nhiều lĩnh vực sản xuất công nghiệp và dân dụng.

Hệ thống máy đóng gói và dán nhãn tự động

Trong các ngành công nghiệp thực phẩm, dược phẩm và hàng tiêu dùng, việc đóng gói bao bì yêu cầu độ chính xác rất cao về mặt thời gian và vị trí.

• Cơ chế hoạt động: Thiết bị nhận tín hiệu từ cảm biến quang (để nhận diện vết cắt bao bì hoặc nhãn dán), sau đó xử lý logic nhanh chóng và xuất lệnh điều khiển các van khí nén cắt bao bì.
• Điều khiển chuyển động: Đối với các dòng máy dán nhãn decal cuộn, phiên bản ngõ ra Transistor sẽ phát xung điều khiển động cơ bước kéo cuộn nhãn dừng đúng vị trí với độ sai số dưới 1mm.

Hệ thống điều khiển máy bơm và xử lý nước thải quy mô nhỏ

Việc quản lý các trạm bơm nước sạch hoặc các bể xử lý nước thải cục bộ đòi hỏi một hệ thống điều khiển tự động ổn định, hoạt động liên tục 24/7.

• Giám sát áp suất và mực nước: Thiết bị kết nối với các công tắc áp suất, phao báo mức hoặc thông qua các module analog để giám sát trạng thái bồn chứa.
• Luân phiên điều khiển: Lập trình điều khiển luân phiên các máy bơm để tối ưu hóa tuổi thọ thiết bị, tự động ngắt bơm khi có sự cố quá tải điện hoặc mất nước, bảo vệ hệ thống an toàn tuyệt đối.

Máy công cụ và gia công cơ khí đơn giản

Các dòng máy móc gia công như máy cắt sắt thanh, máy chấn tôn, máy dập thủy lực hoặc máy mài tự động hóa hoàn toàn có thể vận hành ổn định nhờ dòng PLC này.

• Đo chiều dài vật liệu: Sử dụng bộ đếm tốc độ cao kết nối với encoder để đo chính xác chiều dài thanh sắt hoặc tấm tôn cần cắt.
• An toàn lao động: Tích hợp các nút nhấn dừng khẩn cấp, cảm biến an toàn hành trình để ngắt hệ thống ngay lập tức khi xảy ra sự cố, bảo vệ an toàn cho công nhân vận hành.

Hệ thống chiếu sáng và thông gió thông minh

Trong các nhà xưởng công nghiệp hoặc các tòa nhà thương mại, việc quản lý năng lượng là bài toán vô cùng quan trọng.

• Điều khiển theo thời gian thực: Kết nối với các module thời gian thực giúp lập trình đóng cắt hệ thống đèn chiếu sáng nhà xưởng, điều khiển quạt thông gió theo các khung giờ cố định trong ngày.
• Tiết kiệm điện năng: Tự động tắt các thiết bị không cần thiết vào giờ nghỉ trưa hoặc ca đêm, giúp doanh nghiệp tiết kiệm một lượng lớn chi phí điện năng tiêu thụ hàng tháng.

Xem thêm: Ứng dụng của PLC Mitsubishi FX1S trong tủ điện công nghiệp hiện nay

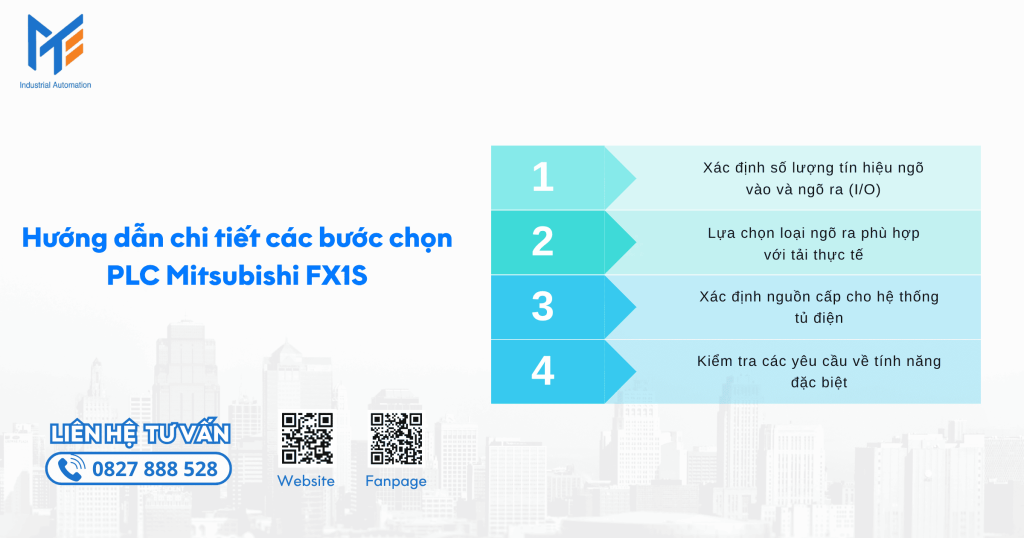

Hướng dẫn chi tiết các bước chọn PLC Mitsubishi FX1S

Việc lựa chọn đúng mã sản phẩm không chỉ giúp hệ thống kỹ thuật vận hành tối ưu mà còn giúp doanh nghiệp tránh lãng phí ngân sách hoặc mua nhầm thiết bị không tương thích. Dưới đây là quy trình 5 bước chuẩn hóa giúp bạn chọn mã thiết bị chính xác nhất:

Bước 1: Xác định số lượng tín hiệu ngõ vào và ngõ ra (I/O)

Đây là bước tiên quyết để định hình kích thước phần cứng của dòng sản phẩm cần mua.

• Bạn cần đếm chi tiết số lượng các thiết bị đầu vào (Digital Input) bao gồm: nút nhấn, công tắc hành trình, cảm biến tiệm cận, cảm biến quang, tín hiệu báo lỗi từ biến tần…
• Tiếp theo, hãy đếm số lượng thiết bị đầu ra cần điều khiển (Digital Output) như: cuộn hút của khởi động từ (contactor), van điện từ (solenoid), đèn báo pha, còi báo động…
• Kinh nghiệm thực tế: Luôn luôn dự phòng dư ra khoảng 10% đến 20% số lượng I/O. Điều này cực kỳ quan trọng nếu trong tương lai bạn cần cải tiến máy móc, lắp thêm một vài cảm biến hoặc cơ cấu chấp hành mới mà không phải thay thế toàn bộ cụm điều khiển trung tâm.

Bước 2: Lựa chọn loại ngõ ra phù hợp với tải thực tế

Loại ngõ ra quyết định trực tiếp đến độ bền và tính năng của hệ thống. Bạn phải chọn giữa 2 dòng:

• Ngõ ra Relay (mã hàng có ký tự R): Chọn loại này nếu hệ thống của bạn chủ yếu là đảo mạch, bật tắt các thiết bị như van điện từ, khởi động từ, đèn báo có tần số đóng cắt thấp (dưới vài lần mỗi phút). Ưu điểm là chịu được dòng tải lớn (lên tới 2A) và dùng được cho cả điện áp AC lẫn DC.
• Ngõ ra Transistor (mã hàng có ký tự T): Bắt buộc phải chọn loại này nếu hệ thống có ứng dụng phát xung điều khiển driver Servo hoặc động cơ bước, hoặc các ứng dụng đóng cắt đóng ngắt van khí nén liên tục với tần số cao. Lưu ý ngõ ra Transistor chỉ chạy điện áp DC (thường là 24VDC) và dòng chịu tải thấp, nếu muốn kích tải AC lớn thì bắt buộc phải đệm qua một Relay trung gian.

Bước 3: Xác định nguồn cấp cho hệ thống tủ điện

Tùy thuộc vào hạ tầng điện lưới tại nơi lắp đặt máy:

• Nếu tủ điện sử dụng nguồn xoay chiều dân dụng trực tiếp, hãy chọn phiên bản cấp nguồn 100 – 240 VAC (ký tự dòng cuối thường là ES/UL). Dòng này rất tiện lợi vì tích hợp sẵn bộ chuyển nguồn nội bộ để nuôi các cảm biến 24VDC dòng nhỏ.
• Nếu hệ thống của bạn hoạt động trên các tàu biển, xe lưu động hoặc các tủ điện điều khiển công nghiệp ưu tiên tính an toàn chống giật, hãy lựa chọn phiên bản cấp nguồn 24 VDC (ký tự dòng cuối thường là DS hoặc DSS).

Bước 4: Kiểm tra các yêu cầu về tính năng đặc biệt

Hãy rà soát lại xem hệ thống máy móc của bạn có cần tích hợp các công nghệ nâng cao hay không:

• Có cần đọc tín hiệu từ Encoder tốc độ cao để đo khoảng cách hay không? (Nếu có, kiểm tra tần số Encoder xem dòng FX1S có đáp ứng được mức tần số đó không).
• Có cần kết nối hiển thị thông số lên màn hình HMI hay kết nối truyền thông Modbus xuống biến tần không? Từ đó tính toán để mua thêm các bo mạch mở rộng truyền thông tương thích.

Xem thêm: Hướng dẫn chọn PLC Mitsubishi FX1S cho tủ điện công nghiệp

Mua PLC Mitsubishi FX1S uy tín chính hãng ở đâu?

Hiện nay trên thị trường có rất nhiều đơn vị cung cấp các thiết bị tự động hóa thương hiệu Mitsubishi. Tuy nhiên, tình trạng hàng giả, hàng nhái, hoặc hàng cũ tân trang kém chất lượng xuất hiện ngày càng tinh vi. Việc lựa chọn một đơn vị phân phối uy tín là yếu tố quyết định đến độ bền của máy móc và sự an tâm trong suốt quá trình vận hành sản xuất.

Công Ty TNHH TM DV Thiết Bị Điện Mạnh Tùng (MTEE) tự hào là một trong những nhà cung cấp giải pháp tự động hóa và thiết bị điện công nghiệp hàng đầu hiện nay. Tại MTEE, chúng tôi cam kết đem lại giá trị đích thực cho từng khách hàng thông qua chính sách sản phẩm và dịch vụ vượt trội:

• Sản phẩm chính hãng 100%: Toàn bộ các dòng thiết bị được phân phối trực tiếp từ nhà sản xuất, đầy đủ hóa đơn, chứng từ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) rõ ràng.
• Chính sách bảo hành ưu việt: Bảo hành chính hãng theo đúng tiêu chuẩn của Mitsubishi Electric. Hỗ trợ kỹ thuật nhanh chóng, thủ tục đổi trả linh hoạt đối với các sản phẩm phát sinh lỗi từ nhà sản xuất.
• Giá cả cạnh tranh, chiết khấu cao: Nhờ lợi thế là đối tác nhập khẩu trực tiếp, MTEE luôn mang đến cho khách hàng, các đơn vị làm tủ bảng điện cũng như các nhà thầu cơ điện mức giá tối ưu nhất, đi kèm nhiều chương trình ưu đãi hấp dẫn cho đơn hàng số lượng lớn.
• Đội ngũ kỹ sư hỗ trợ chuyên nghiệp: Không chỉ dừng lại ở việc bán thương mại, đội ngũ kỹ thuật giàu kinh nghiệm tại MTEE sẵn sàng đồng hành cùng quý khách hàng từ khâu tư vấn lựa chọn mã sản phẩm, hướng dẫn đấu nối, xử lý sự cố cho đến hỗ trợ giải pháp lập trình hệ thống tối ưu nhất.

Để nhận ngay báo giá chi tiết, các catalog kỹ thuật cũng như chương trình ưu đãi mới nhất dành cho dòng dòng thiết bị này, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua hotline hoặc truy cập hệ thống website chính thức của công ty tại địa chỉ: mtee.vn

Lời kết

Mặc dù thị trường tự động hóa liên tục đón nhận các dòng sản phẩm thế hệ mới với nhiều nâng cao về mặt công nghệ, nhưng dòng PLC Mitsubishi FX1S vẫn giữ vững một chỗ đứng không thể thay thế nhờ vào giá trị cốt lõi: Bền bỉ – Nhỏ gọn – Hiệu quả kinh tế. Đây thực sự là khoản đầu tư thông minh, mang lại hiệu suất vận hành vượt trội cho các hệ thống máy móc quy mô vừa và nhỏ. Hãy để MTEE đồng hành cùng doanh nghiệp của bạn, mang đến những thiết bị điện chuẩn chính hãng để kiến tạo nên những hệ thống sản xuất tự động hóa an toàn, tin cậy và bứt phá năng suất.

---
