Mạng truyền thông công nghiệp là gì? Cấu trúc chức năng và ứng dụng thực tế

Mạng truyền thông công nghiệp (Industrial Communication Network) là một hệ thống mạng máy tính chuyên dụng, được thiết kế để truyền tải dữ liệu, tín hiệu điều khiển và thông tin giám sát giữa các thiết bị thông minh trong môi trường sản xuất. Vậy Mạng truyền thông công nghiệp là gì? Cấu trúc chức năng và ứng dụng thực tế Hãy cùng Mạnh Tùng tìm hiểu chi tiết trong bài viết dưới đây.

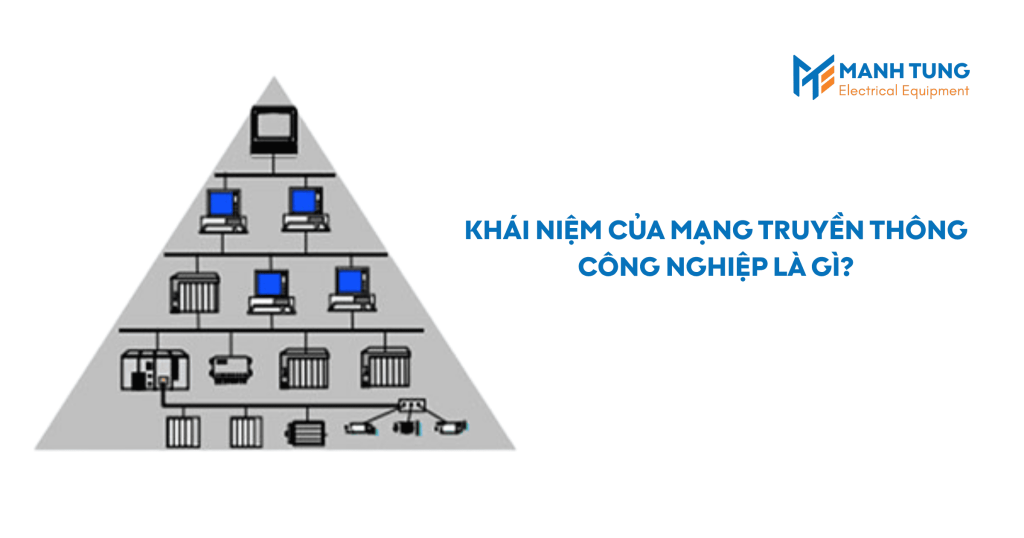

Khái niệm của mạng truyền thông công nghiệp là gì?

Mạng truyền thông công nghiệp (Industrial Communication Network) là một hệ thống mạng máy tính chuyên dụng, được thiết kế để truyền tải dữ liệu, tín hiệu điều khiển và thông tin giám sát giữa các thiết bị thông minh trong môi trường sản xuất. Các thiết bị này bao gồm biến tần, bộ điều khiển lập trình PLC, cảm biến áp suất, công tắc áp suất, máy tính công nghiệp (IPC) và hệ thống giám sát SCADA.

Khác với mạng dân dụng, mạng công nghiệp sử dụng các giao thức truyền thông chuẩn hóa nhằm đảm bảo tính toàn vẹn của dữ liệu trong các điều kiện làm việc khắc nghiệt. Hệ thống này thay thế các đường truyền tín hiệu tương tự (analog 4-20mA hoặc 0-10V) truyền thống bằng các đường truyền kỹ thuật số (digital), cho phép truyền nhiều loại dữ liệu khác nhau trên cùng một sợi cáp duy nhất.

Xem thêm: Tổng hợp các giao thức truyền thông công nghiệp phổ biến hiện nay

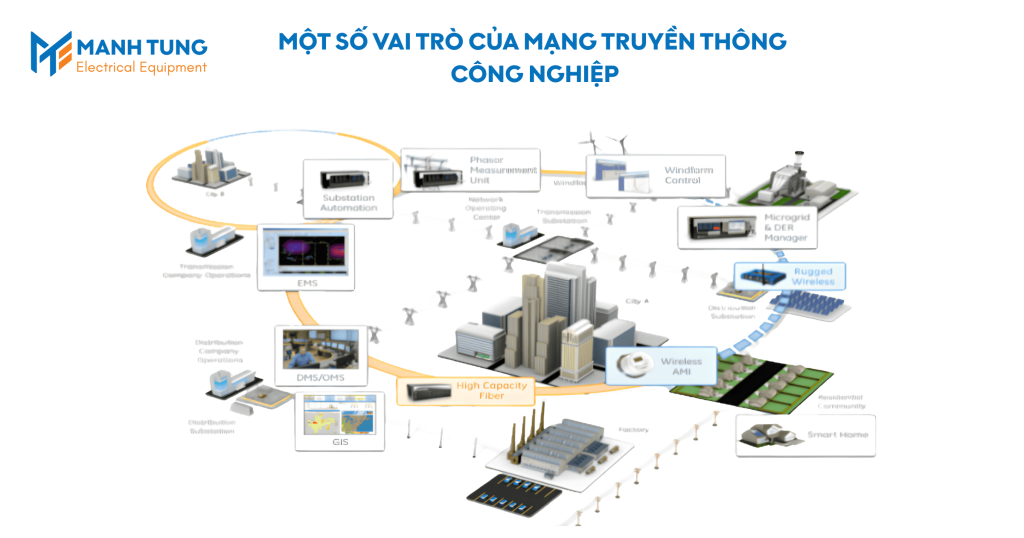

Một số vai trò của mạng truyền thông công nghiệp

Sự xuất hiện của mạng truyền thông công nghiệp mang lại những bước tiến vượt bậc cho bài toán vận hành nhà máy:

• Tối ưu hóa chi phí vật tư và thi công: Giảm thiểu tới 80% lượng dây dẫn, máng cáp và các phụ kiện kết nối so với phương pháp đấu nối truyền thống. điều này cũng giúp rút ngắn thời gian lắp đặt và bảo trì hệ thống.
• Nâng cao độ chính xác và độ tin cậy: Nhờ cơ chế truyền tải tín hiệu số, hệ thống loại bỏ hoàn toàn hiện tượng suy hao tín hiệu trên đường truyền dài hoặc sai số do quá trình chuyển đổi tương tự – số (ADC/DAC).
• Hỗ trợ chẩn đoán lỗi từ xa: Không chỉ truyền dữ liệu đo lường, mạng công nghiệp còn truyền tải các thông tin cấu hình, trạng thái hoạt động và cảnh báo lỗi của thiết bị, giúp kỹ sư phát hiện sự cố nhanh chóng mà không cần tiếp cận trực tiếp máy móc.
• Tăng tính linh hoạt và khả năng mở rộng: Khi cần lắp đặt thêm cảm biến hoặc thiết bị chấp hành mới, kỹ sư chỉ cần kết nối thiết bị vào mạng hiện có và cấu hình phần mềm, thay vì phải kéo đường dây mới về trung tâm điều khiển.

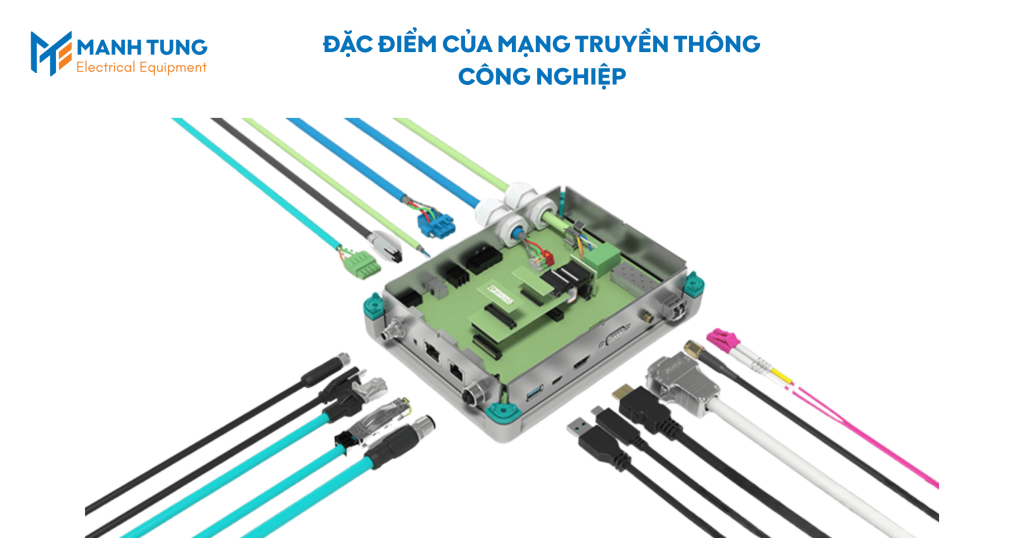

Đặc điểm của mạng truyền thông công nghiệp

Hạ tầng truyền thông công nghiệp sở hữu những đặc tính kỹ thuật rất riêng biệt để đáp ứng các tiêu chuẩn kỹ thuật khắt khe:

• Tính thời gian thực (Real-time): Dữ liệu điều khiển phải được truyền đi và phản hồi trong một khoảng thời gian trễ cực nhỏ (tính bằng mili giây) và có độ chính xác tuyệt đối về thời gian (Deterministic). Khả năng này đảm bảo hệ thống phản ứng kịp thời trước các sự cố.
• Độ tin cậy và an toàn dữ liệu cao: Sử dụng các thuật toán kiểm tra lỗi nghiêm ngặt (như CRC) nhằm phát hiện và loại bỏ các gói tin bị lỗi do nhiễu vật lý.
• Khả năng chống nhiễu vượt trội: Môi trường công nghiệp luôn tồn tại nhiễu điện từ (EMI) lớn từ biến tần, động cơ công suất lớn và thiết bị đóng cắt. Cáp mạng và các đầu nối công nghiệp được thiết kế bọc kim chống nhiễu dày, cách ly quang học để bảo vệ tín hiệu.
• Thiết kế phần cứng chuẩn công nghiệp: Các module truyền thông, bộ chuyển mạch (Switch công nghiệp) đều đạt tiêu chuẩn bảo vệ IP cao (chống bụi, chống nước), chịu được dải nhiệt độ vận hành rộng và rung lắc mạnh.

Một số mạng truyền thông công nghiệp hiện nay

Thị trường tự động hóa hiện nay ghi nhận nhiều giao thức truyền thông khác nhau, mỗi loại được tối ưu cho từng ứng dụng kỹ thuật cụ thể như:

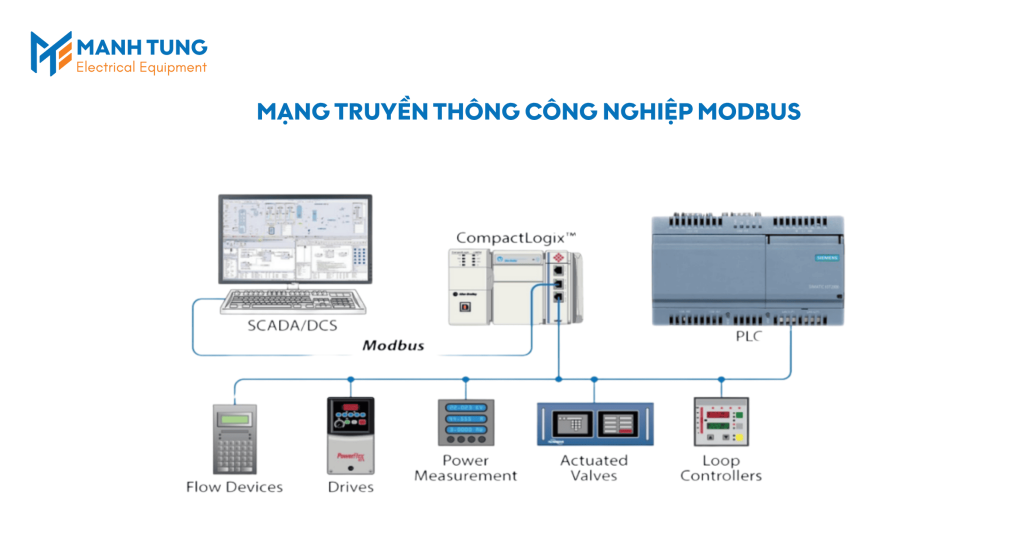

Mạng truyền thông công nghiệp Modbus

Modbus là một trong những giao thức truyền thông công nghiệp lâu đời và được sử dụng rộng rãi nhất hiện nay. Đây là giao thức mở (Open Protocol), cho phép các thiết bị của nhiều nhà sản xuất khác nhau có thể giao tiếp với nhau thông qua cùng một chuẩn truyền thông.

Modbus hoạt động theo mô hình Master/Slave (hoặc Client/Server đối với Modbus TCP). Trong hệ thống, thiết bị Master sẽ gửi yêu cầu đọc hoặc ghi dữ liệu, còn các thiết bị Slave sẽ phản hồi theo yêu cầu nhận được. Cơ chế này giúp việc trao đổi dữ liệu trở nên đơn giản, ổn định và dễ triển khai.

Hiện nay Modbus được chia thành hai phiên bản phổ biến:

• Modbus RTU: Truyền dữ liệu qua chuẩn RS232 hoặc RS485, phù hợp với các hệ thống điều khiển truyền thống.
• Modbus TCP/IP: Hoạt động trên nền tảng Ethernet, cho tốc độ truyền cao và dễ dàng tích hợp vào mạng công nghiệp hiện đại.

Ưu điểm của Modbus

• Chuẩn mở, được nhiều hãng thiết bị hỗ trợ.
• Chi phí triển khai thấp.
• Cấu hình đơn giản.
• Dễ tích hợp PLC, HMI, biến tần, cảm biến và các thiết bị đo lường.

Xem thêm: Modbus là gì? Nguyên lý hoạt động, RTU, TCP và ứng dụng trong công nghiệp

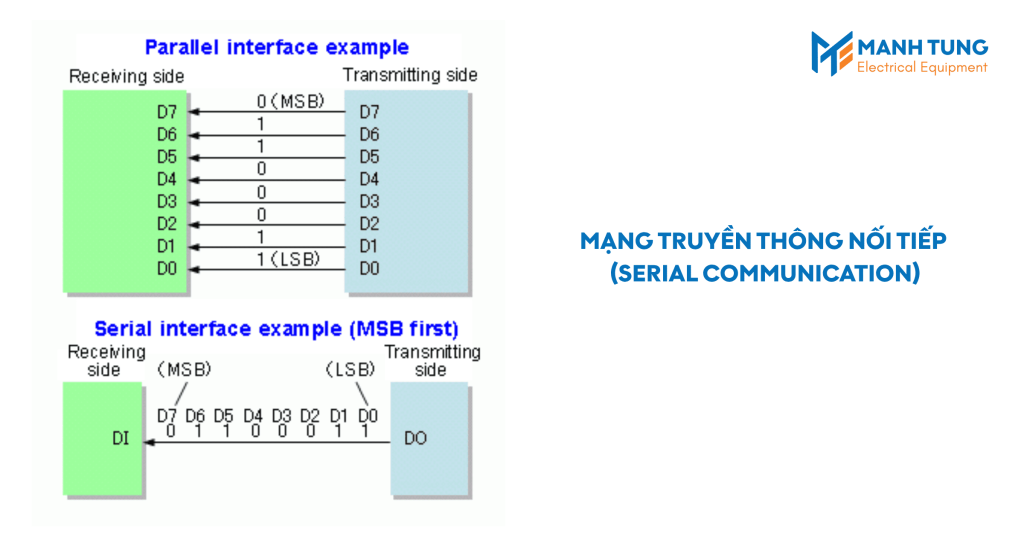

Mạng truyền thông nối tiếp (Serial Communication)

Mạng truyền thông nối tiếp là nền tảng của nhiều hệ thống điều khiển công nghiệp trước khi Ethernet công nghiệp trở nên phổ biến. Phương thức này truyền dữ liệu theo từng bit thông qua các chuẩn giao tiếp điện như RS232, RS422 và RS485. Trong các hệ thống PLC, giao tiếp nối tiếp thường được tích hợp trực tiếp trên CPU hoặc thông qua các module truyền thông chuyên dụng. Ba chuẩn giao tiếp phổ biến gồm:

• RS232: Kết nối điểm – điểm giữa hai thiết bị, thường dùng để lập trình PLC hoặc kết nối máy tính.
• RS422: Hỗ trợ truyền dữ liệu xa hơn RS232, có khả năng kết nối một thiết bị phát với nhiều thiết bị nhận.
• RS485: Chuẩn được sử dụng phổ biến nhất trong công nghiệp nhờ khả năng kết nối nhiều thiết bị trên cùng một đường truyền và chống nhiễu tốt.

Ưu điểm

• Truyền tín hiệu ổn định trong môi trường công nghiệp.
• Chi phí thấp.
• Phù hợp cho các hệ thống có khoảng cách truyền lớn.
• Được sử dụng rộng rãi trong Modbus RTU và nhiều giao thức khác.

Mạng truyền thông công nghiệp DeviceNet

DeviceNet là giao thức truyền thông được phát triển dựa trên công nghệ CAN (Controller Area Network) nhằm kết nối các thiết bị cấp trường như cảm biến, công tắc, van điện từ, biến tần và PLC trong cùng một hệ thống. Khác với nhiều giao thức truyền thống, DeviceNet truyền đồng thời nguồn cấp và dữ liệu trên cùng một cáp, giúp giảm đáng kể số lượng dây dẫn và chi phí lắp đặt.

Một số đặc điểm nổi bật:

• Tốc độ truyền tối đa lên đến 500 kbps (tùy khoảng cách truyền).
• Hỗ trợ tối đa 64 node trên một mạng.
• Hoạt động ổn định trong môi trường có nhiều nhiễu điện từ.
• Dễ dàng mở rộng hệ thống khi bổ sung thiết bị mới.

DeviceNet từng được sử dụng rất phổ biến trong các dây chuyền sản xuất ô tô, điện tử và bán dẫn.

Mạng truyền thông công nghiệp PROFIBUS

PROFIBUS (Process Field Bus) là một trong những chuẩn Fieldbus phổ biến nhất trong tự động hóa công nghiệp, đặc biệt tại các hệ thống của Siemens và nhiều hãng thiết bị châu Âu. PROFIBUS được thiết kế để trao đổi dữ liệu giữa PLC, HMI, biến tần, cảm biến và các thiết bị hiện trường với tốc độ cao và độ tin cậy lớn. Hai phiên bản được sử dụng nhiều nhất gồm:

• PROFIBUS DP (Decentralized Peripherals): Dùng trong các hệ thống điều khiển máy móc, dây chuyền sản xuất với tốc độ truyền cao.
• PROFIBUS PA (Process Automation): Chuyên dùng cho ngành dầu khí, hóa chất, thực phẩm và các hệ thống điều khiển quá trình.

Ưu điểm

• Truyền dữ liệu nhanh và ổn định.
• Chống nhiễu tốt nhờ chuẩn RS485.
• Hỗ trợ nhiều thiết bị trên cùng một mạng.
• Phù hợp với các hệ thống điều khiển quy mô lớn.

Xem thêm: Profibus là gì? Giải thích chuyên sâu về truyền thông Profibus

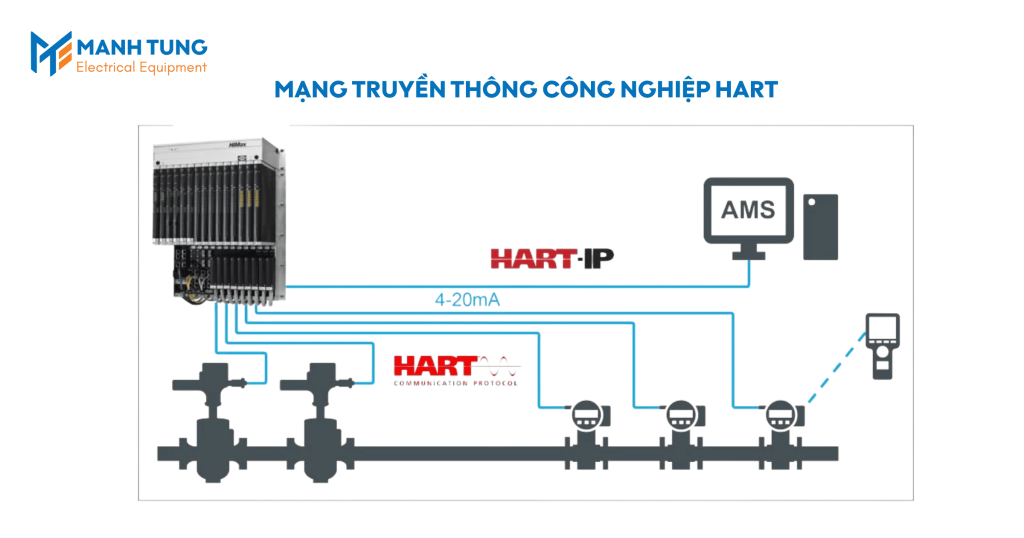

Mạng truyền thông công nghiệp HART

HART (Highway Addressable Remote Transducer) là giao thức truyền thông kết hợp giữa tín hiệu analog 4–20 mA và tín hiệu số (Digital Signal) trên cùng một đường dây. Nhờ khả năng truyền đồng thời hai loại tín hiệu, HART cho phép vừa điều khiển thiết bị bằng dòng điện 4–20 mA, vừa trao đổi dữ liệu cấu hình, chẩn đoán và giám sát thiết bị mà không cần lắp thêm đường truyền riêng.

HART hỗ trợ hai chế độ hoạt động:

• Point-to-Point: Một bộ điều khiển giao tiếp với một thiết bị hiện trường.
• Multi-Drop: Một bộ điều khiển giao tiếp với nhiều thiết bị trên cùng đường truyền.

Ưu điểm

• Không cần thay đổi hệ thống dây tín hiệu 4–20 mA hiện có.
• Cho phép cấu hình và chẩn đoán thiết bị từ xa.
• Giảm thời gian bảo trì và vận hành.
• Được sử dụng rộng rãi trong các ngành dầu khí, hóa chất, nước, thực phẩm và dược phẩm.

HART hiện vẫn là một trong những giao thức phổ biến nhất đối với các thiết bị đo lường thông minh như cảm biến áp suất, lưu lượng, nhiệt độ và mức.

Các ứng dụng của mạng truyền thông công nghiệp hiện nay

Sự hiện diện của các giải pháp truyền thông thông minh đã làm thay đổi bộ mặt sản xuất tại nhiều ngành kinh tế trọng điểm:

• Hệ thống điều khiển biến tần và động cơ: Trong dây chuyền sản xuất, hệ thống điều khiển trung tâm sử dụng Modbus hoặc Profibus để cài đặt tần số, điều khiển chạy/dừng và giám sát dòng điện, nhiệt độ của hàng loạt biến tần Mitsubishi cùng lúc, đảm bảo các băng chuyền hoạt động đồng bộ.
• Trạm quan trắc và phân phối nước: Ứng dụng kết nối các cảm biến áp suất, thiết bị đo lưu lượng từ xa qua mạng không dây công nghiệp hoặc RS485 về trung tâm để tự động điều tiết trạm bơm áp lực.
• Nhà máy sản xuất và lắp ráp ô tô: Hệ thống DeviceNet và Industrial Ethernet kết nối hàng trăm cánh tay robot, cảm biến vị trí và hệ thống camera kiểm tra chất lượng sản phẩm theo chu kỳ thời gian thực vô cùng nghiêm ngặt.
• Công nghiệp lọc hóa dầu và năng lượng: Mạng Profibus PA và HART giám sát liên tục các thông số áp suất, nhiệt độ tại khu vực bồn chứa độc hại, tự động kích hoạt công tắc áp suất an toàn hoặc ngắt khẩn cấp khi xảy ra hiện tượng quá tải.

Phân cấp mạng truyền thông công nghiệp

Trong hệ thống tự động hóa, mạng truyền thông công nghiệp được tổ chức theo nhiều cấp khác nhau nhằm đáp ứng các yêu cầu về tốc độ truyền dữ liệu, dung lượng thông tin, khả năng bảo mật và thời gian phản hồi. Mỗi cấp đảm nhận một chức năng riêng, từ quản lý, điều khiển cho đến giao tiếp trực tiếp với thiết bị hiện trường. Thông thường, mô hình này được chia thành ba cấp chính: cấp thông tin, cấp kiểm soát và cấp thiết bị.

Cấp thông tin

Đây là tầng cao nhất của mạng truyền thông công nghiệp, chịu trách nhiệm quản lý và giám sát toàn bộ hoạt động của hệ thống tự động hóa.

Ở cấp này, dữ liệu được thu thập và xử lý với khối lượng lớn, phục vụ các tác vụ như quản lý sản xuất, lập kế hoạch, phân tích dữ liệu và trao đổi thông tin giữa các phòng ban hoặc với hệ thống doanh nghiệp. Do đó, mạng truyền thông cần có băng thông cao, độ ổn định tốt và khả năng phản hồi nhanh.

Trong thực tế, Ethernet công nghiệp là lựa chọn phổ biến để triển khai ở cấp thông tin nhờ tốc độ truyền cao, khả năng mở rộng linh hoạt và dễ dàng kết nối với các hệ thống hoặc mạng công nghiệp khác thông qua các cổng giao tiếp.

Cấp kiểm soát

Cấp kiểm soát là nơi tập trung các thiết bị điều khiển như PLC, DCS và máy tính công nghiệp, có nhiệm vụ điều phối hoạt động của toàn bộ dây chuyền sản xuất. Để đảm bảo quá trình điều khiển diễn ra ổn định và chính xác, mạng truyền thông tại cấp này cần đáp ứng các yêu cầu:

• Tốc độ truyền dữ liệu cao.
• Thời gian phản hồi ngắn.
• Gói dữ liệu có kích thước nhỏ.
• Khả năng đồng bộ giữa các bộ điều khiển.
• Truyền thông liên tục và ổn định.

Ngoài chức năng điều khiển, cấp này còn đóng vai trò như một bus điều khiển, giúp các bộ điều khiển phối hợp hoạt động với nhau. Những giao thức được sử dụng phổ biến gồm Profibus, ControlNet và mạng LAN công nghiệp, tùy theo yêu cầu của từng hệ thống.

Cấp thiết bị

Đây là tầng thấp nhất của mô hình mạng truyền thông công nghiệp, nơi kết nối trực tiếp với các thiết bị hiện trường như cảm biến, công tắc, van, biến tần và các cơ cấu chấp hành. Thông tin từ cảm biến sẽ được truyền đến PLC hoặc bộ điều khiển để xử lý, sau đó tín hiệu điều khiển được gửi ngược lại đến các thiết bị chấp hành. Dữ liệu trao đổi có thể ở dạng tín hiệu số (Digital), tín hiệu tương tự (Analog) hoặc kết hợp cả hai (Hybrid), tùy theo đặc điểm của từng ứng dụng.

Ở cấp thiết bị, các chuẩn truyền thông nối tiếp như RS232, RS422 và RS485 vẫn được sử dụng rộng rãi nhờ tính ổn định và chi phí triển khai thấp. Bên cạnh đó, nhiều giao thức bus trường cũng được ứng dụng để kết nối thiết bị hiện trường, tiêu biểu như HART, CAN Bus, Profibus, Foundation Fieldbus và ControlNet, giúp việc truyền dữ liệu hai chiều diễn ra nhanh chóng và đáng tin cậy.

So sánh mạng truyền thông công nghiệp so với các mạng truyền thông khác

Để làm rõ giá trị cốt lõi, chúng ta cần đặt mạng công nghiệp lên bàn cân so sánh với các hệ thống mạng thông dụng khác:

So sánh sự khác nhau mạng truyền thông công nghiệp với mạng máy tính

Tiêu chí	Mạng máy tính (Mạng văn phòng / LAN)	Mạng truyền thông công nghiệp
Mục đích sử dụng	Chia sẻ file, truy cập internet, quản lý dữ liệu văn phòng.	Truyền lệnh điều khiển, dữ liệu đo lường của thiết bị.
Tính thời gian thực	Thấp. Việc tải một trang web chậm vài giây không gây hậu quả lớn.	Tuyệt đối. Trễ tín hiệu tính bằng mili giây có thể làm hỏng sản phẩm hoặc gây tai nạn.
Môi trường hoạt động	Sạch sẽ, nhiệt độ ổn định, không có nguồn nhiễu lớn.	Khắc nghiệt: Bụi bẩn, rung lắc, dải nhiệt rộng, nhiễu điện từ từ biến tần.
Kiểu truyền thông	Truyền gói tin lớn không liên tục (Non-deterministic).	Truyền gói tin nhỏ, liên tục và xác định thời gian (Deterministic).

So sánh sự khác nhau mạng truyền thông công nghiệp với mạng viễn thông

Tiêu chí	Mạng viễn thông (4G/5G, Điện thoại, Internet băng rộng)	Mạng truyền thông công nghiệp
Phạm vi địa lý	Toàn cầu, quốc gia, kết nối hàng triệu người dùng cách xa nhau.	Giới hạn trong khuôn viên nhà máy, phân xưởng hoặc trạm công trình.
Cấu trúc liên kết	Phức tạp, qua nhiều trạm trung chuyển, nhà mạng viễn thông.	Trực tiếp, tối ưu hóa phần cứng để giảm thiểu các nút thắt trung gian.
Độ tin cậy đường truyền	Có thể mất sóng, rớt mạng tạm thời do nghẽn mạng hoặc thời tiết.	Đảm bảo tính sẵn sàng gần như 100%, có cơ chế dự phòng phần cứng (Redundancy).

Lời kết

Mạng truyền thông công nghiệp chính là mạch máu liên kết toàn bộ hệ thống tự động hóa nhà máy. Việc lựa chọn đúng giao thức như Modbus, Profibus hay HART, đồng thời thiết kế cấu trúc phân cấp chức năng hợp lý sẽ quyết định đến hiệu suất vận hành ổn định và tính an toàn của toàn bộ dây chuyền sản xuất.

---
